路虎揽胜运动/卫士轻度混合动力系统介绍(中)
来源:汽车维修与保养  作者:佚名  2020-12-13 09:58:32

7.48V熔丝盒/接线盒
    (1)路虎揽胜运动版48V接线盒为以下部件之间分配电力:MHEV蓄电池;BISG; DC-DC转换器;电动机械增压器。
    48V接线盒含有两个可更换的熔丝:MV01 (1 00A),供DC-DC转换器使用;MV02(100A),供电动机械增压器使用。
    (2)路虎卫士前MHEV接线盒位于左侧底盘下方,具有2个来自以下部件的MHEV电缆连接:BISG;电动增压器。
    主电缆从BISG连接至后MHEV接线盒,由不带熔丝的母线连接。至电子机械增压器的连接包含一个不可维修的100A熔丝。
    后MHEV接线盒位于DC-DC壳体和MHEV蓄电池壳体之间的托架中。MHEV蓄电池的48V负极端子与DC-DC、车身接地和前MHEV接线盒之间存在连接。后MHEV接线盒的48V正极端子上具有100A熔丝,该熔丝连接至DC/DC。后MHEV接线盒在48V正极端子上有一个200A熔丝,该熔丝连接至MHEV蓄电池。

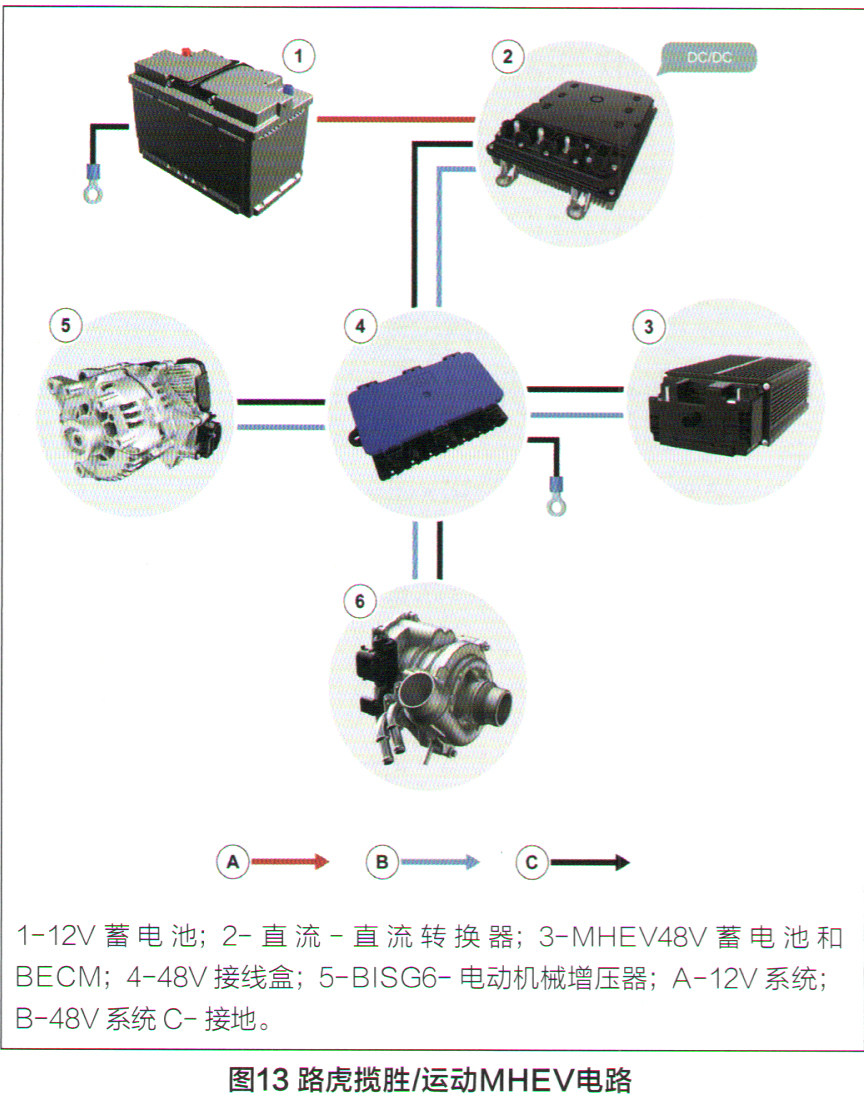

8.MHEV电路
    路虎揽胜/运动MHEV电路如图13所示,路虎卫士MHEV电路如图14所示,MHEV控制框图如图15所示。BISG、MHEV蓄电池、电动机械增压器和直流一直流转换器都通过48V接线盒进行连接。蓝色电缆接头表明它们是此48V系统的组成部分。直流一直流转换器也连接至启动蓄电池以支持12V电路。48V部件与12V电路共用公共的底盘接地。



上一页  [1] [2] [3]  下一页
