2020款奔驰GLE450(W167)加装轮胎压力监控系统
来源:汽车维修与保养  作者:佚名  2021-04-21 08:50:31

     轮胎压力监控系统是一个非常重要的安全系统,由于目前许多新款奔驰车辆在出厂时没有安装该系统,因此帮助客户加装轮胎压力监控系统是一项非常有价值并且意义非凡的工作。

    加装轮胎压力监控系统,需要购买4个胎压传感器、1个轮胎压力监控单元以及线束,同时需要借助奔驰DTS工程师软件进行刷隐藏,将轮胎压力监控系统的功能打开。下面以2020款奔驰GLE450(W167)车型为例,详解刷隐藏的步骤。

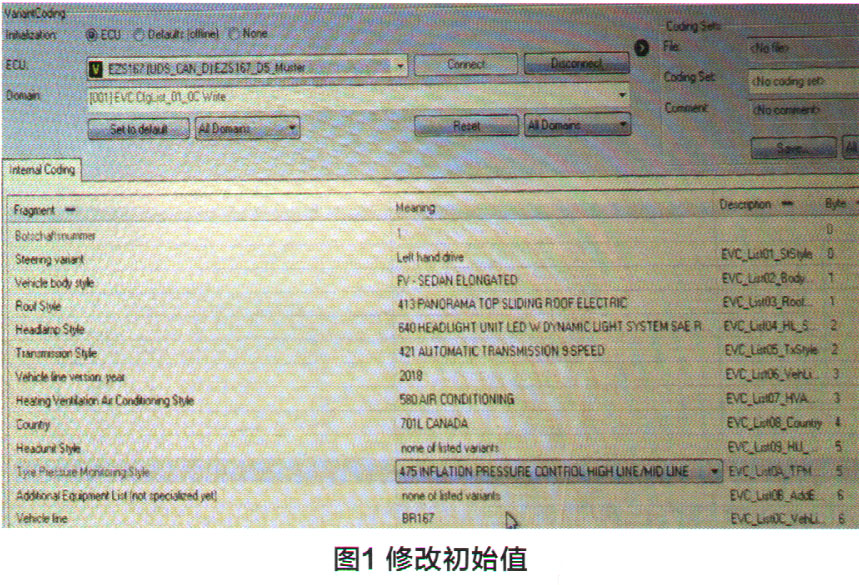

    1.进入网关系统,将胎压系统改为激活状态。由于W167车型的网关集成在EZS(电子点火开关单元)中,因此,需要进入EZS167控制单元中修改。具体步骤如下:使用DTS工程师软件,点击“VA R IANTEN_ CODIEREN"(变体_代码),在ECU选项中选择“EZS167”,在Domain项目中选择“[001]EVC CfgList_01_OC Write”,找到选择“Type PressureMonitoring Style”(轮胎压力监控类型)选项,将初始值修改为“475INFLATION PRESSURE CONTROL HIGH LINE/MID LINE" (475充气压力控制高线路/中线路),并点击“Do coding”进行设码(如图1所示)。

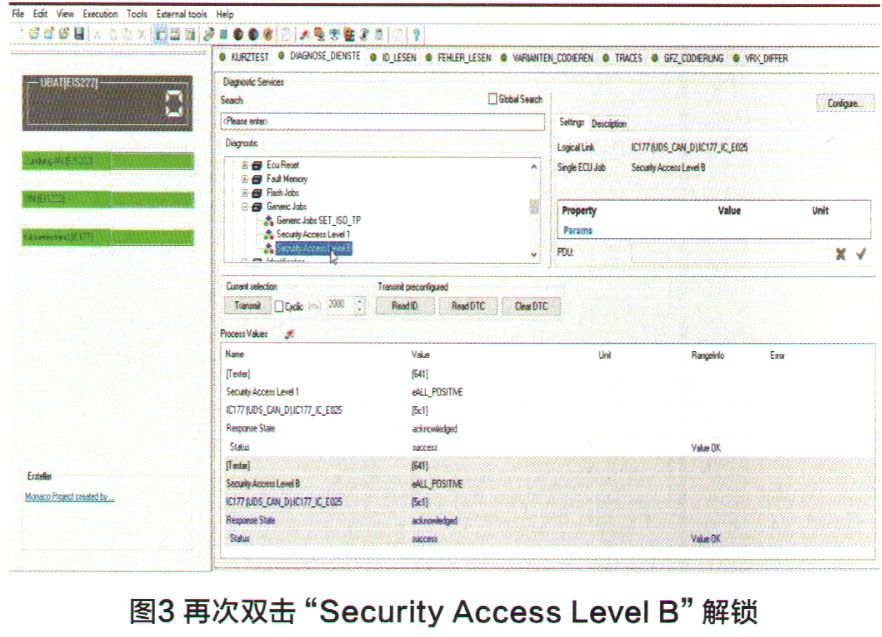

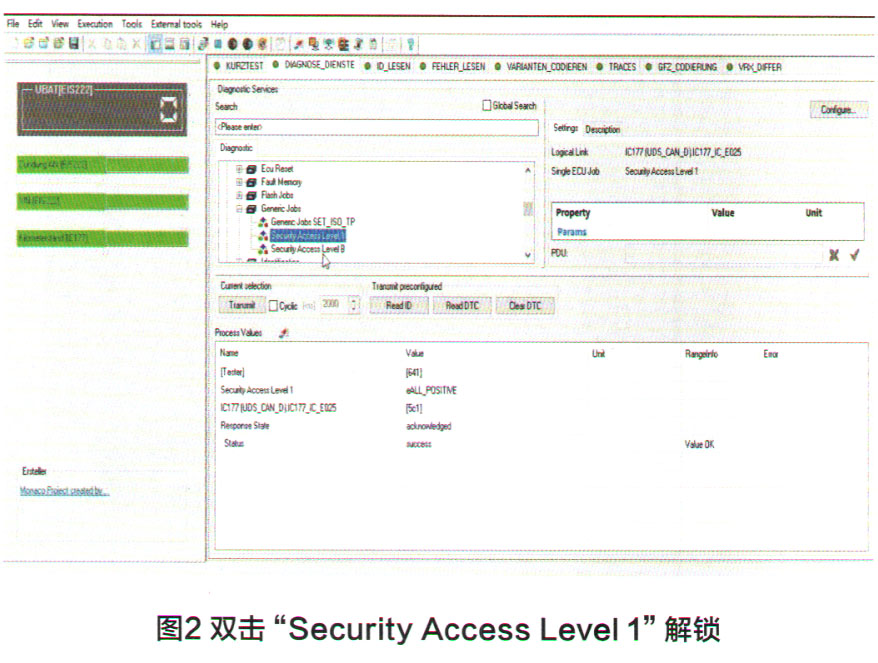

    2.使用奔驰工程师软件DTS选择“DIAGNOS_ DIENSTE"项目,依次选择“Diagnostic”-“Generic jobs”-“SecurityAccess Level 1”,双击“Security Access Level 1”解锁(图2),然后再次双击“Security Access Level B”解锁(图3)。

    3.进入仪表系统,将TPC相关选项改为激活,并修改轮胎压力单位,具体步骤如下:

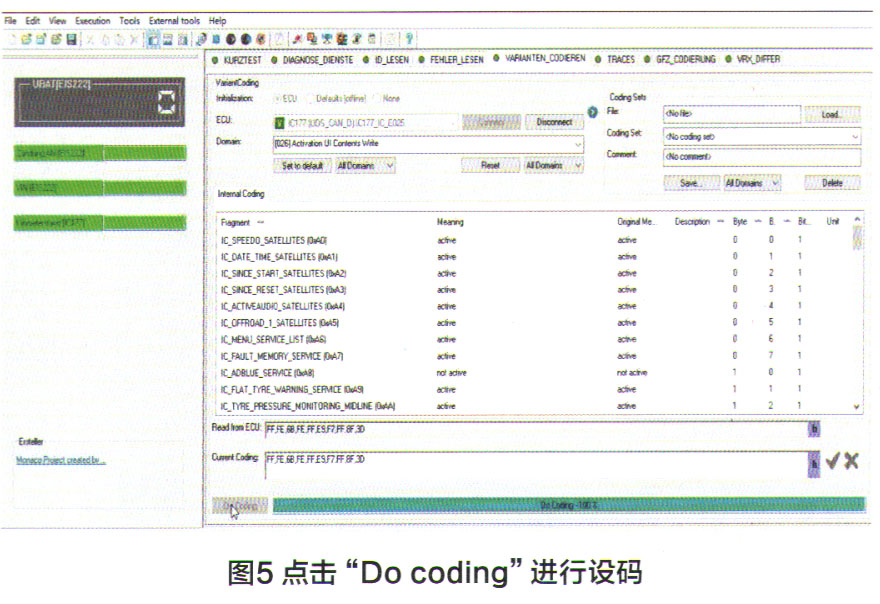

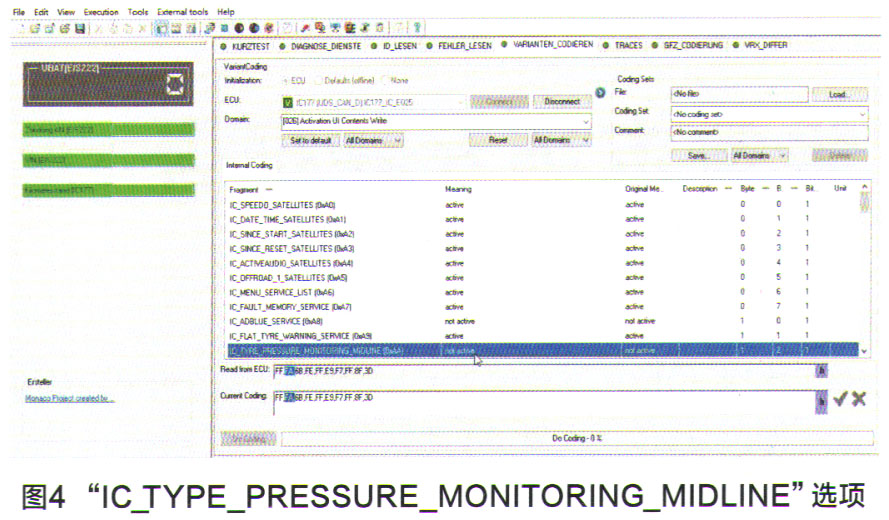

    (1)使用DTS,点击“VARIANTEN_CODIEREN”(变体_代码),在ECU选项中选择“IC177”,在Domain项目中选择“[26]Activation U I Contents Write”,找到选择“IC_YPE_PRESSURE-MONITORING_MIDLINE”选项(图4),将初始值“not active”(未激活)9l!t改为“active"(激活),并点击“Do coding”进行设码(图5)。


[1] [2]  下一页
