宝马X5 F15 PHEV应急救援指南
来源:汽车维修与保养  作者:佚名  2021-08-20 09:43:44

     宝马X5 F15 PHEV是插电式混合动力新能源汽车,PHEV是插电式混合动力汽车的缩写。插电式混合动力汽车配置混合动力总成、高压动力蓄电池,并可以通过充电桩从外部电网充电。

    一、基本信息
1.元件位置

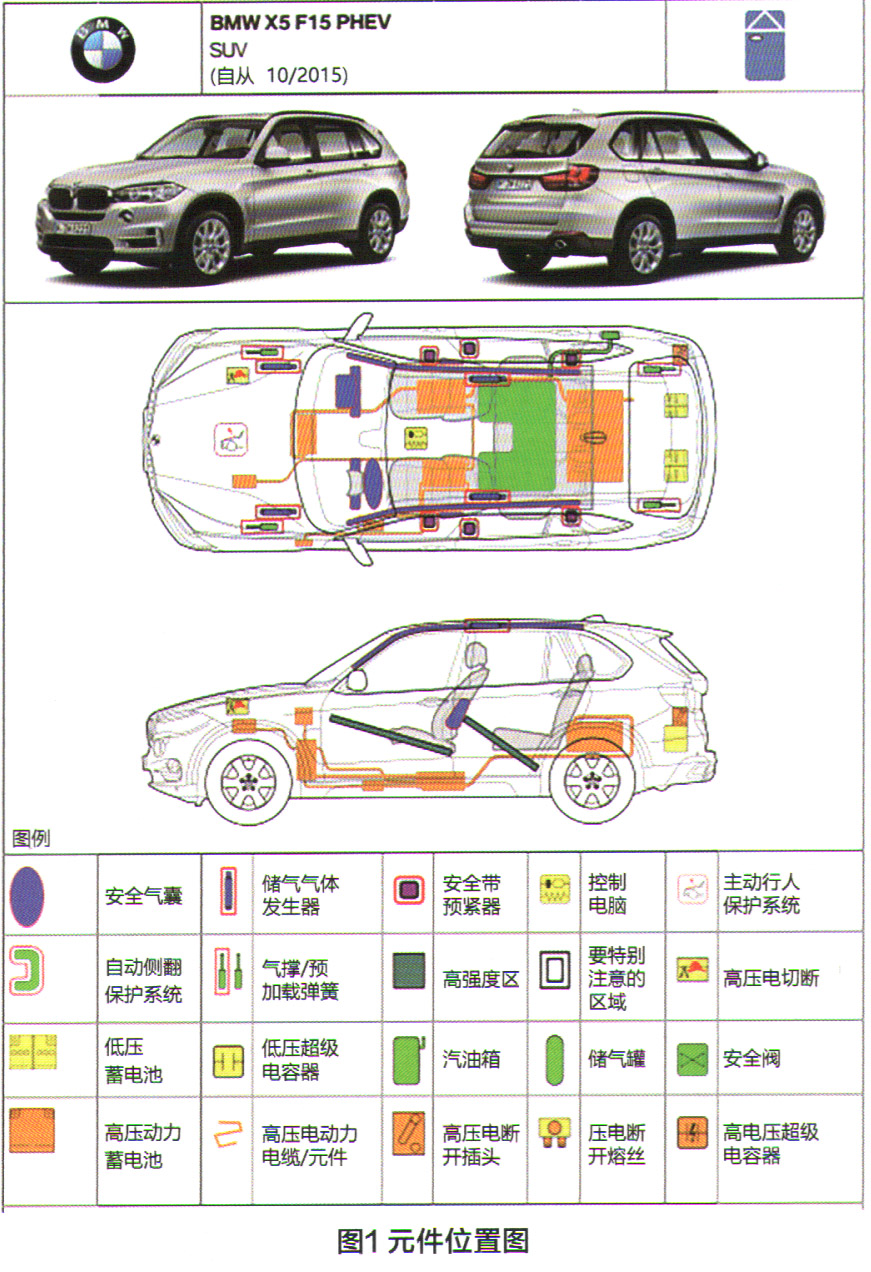

    图1所示为宝马X5 F15 PHEV的元件位置图。
    电气元件位置图包括安全气囊、储气气体发生器、安全带预紧器、辅助约束系统(SRS)控制电脑、主动行人保护系统、自动侧翻保护系统、气撑/预加载弹簧、高强度区、需要特别注意的区域、高压电切断、12V低压蓄电池、低压超级电容器、汽油箱、储气罐、安全阀、高压动力蓄电池、高压动力电缆/元件、高压电断开插头、高压电系统断开熔丝、高电压超级电容器等。
2.车外识别

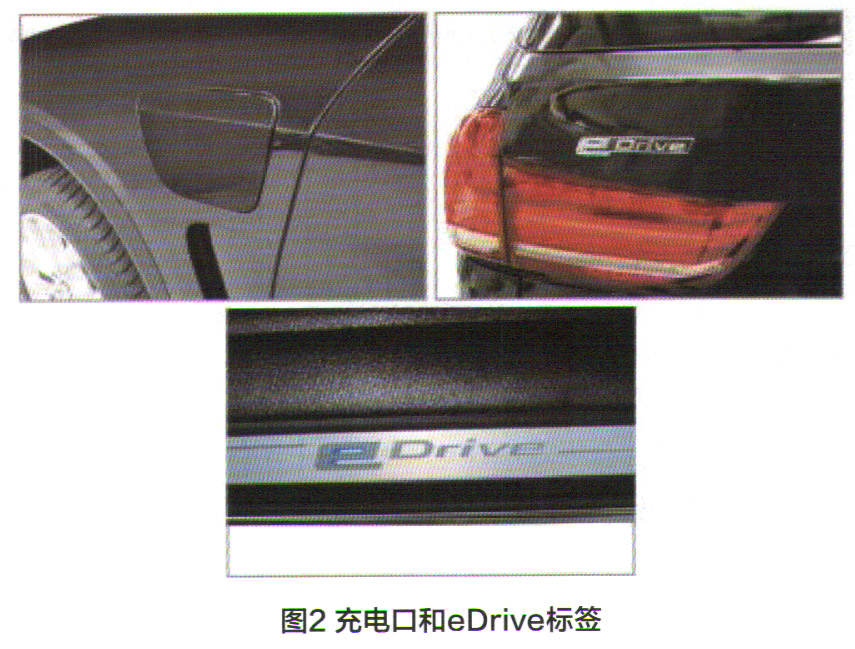

    充电口位于左前翼子板上,在尾门板上和前部外饰条上的eDrive等标签,可以识别是宝马X5插电式混合动力汽车,如图2所示。
3.驻车按钮

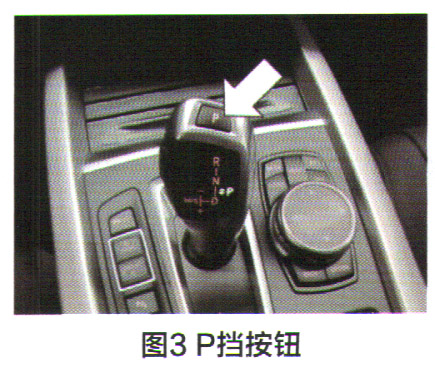

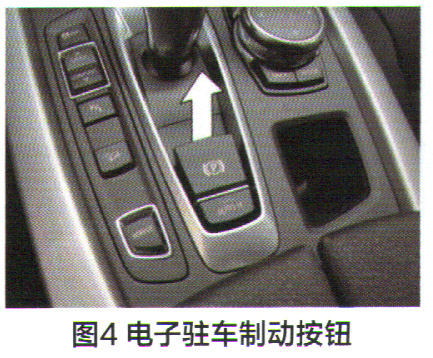

    驻车P挡按钮如图3所示,电子驻车制动按钮如图4所示,向上拉起电子驻车制动按钮完成驻车制动。
