纯电动汽车学习入门(二)----纯电动汽车概述(下)
来源:汽车维修与保养  作者:佚名  2021-08-20 09:41:49

 5.慢充口、快充口

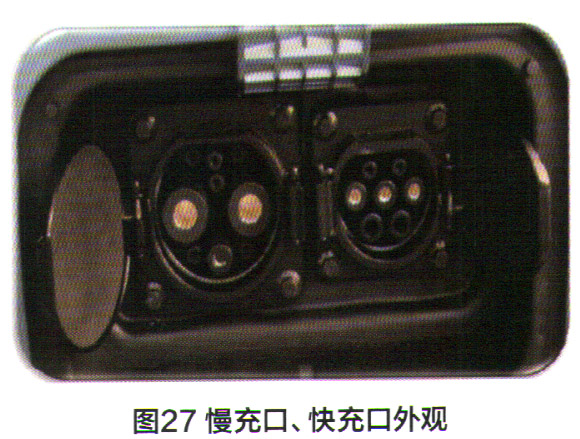

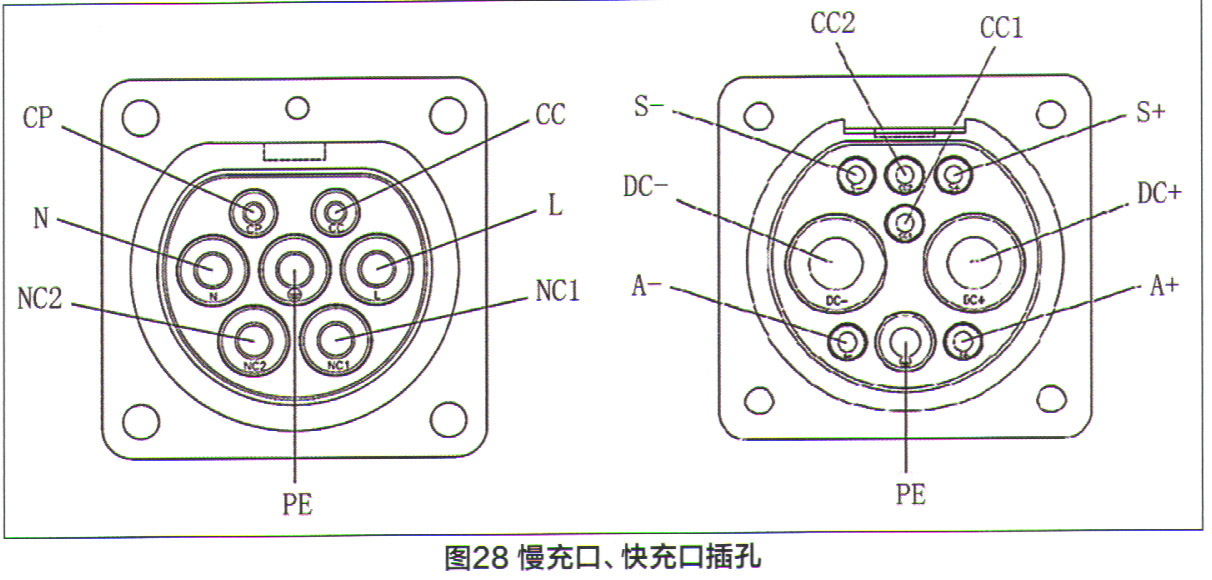

    各车型慢充(交流)口、快充(直流)口安装位置不统一,举例如图27所示。慢充口设有7个插孔,中间3个插孔为左零(N)、右火(L),中间是保护地线(PE);快充口设有9个插孔,中间两个插孔为左高压负极、右高压正极,下方粗孔是保护接地线(PE),如图28所示。

6.维修开关

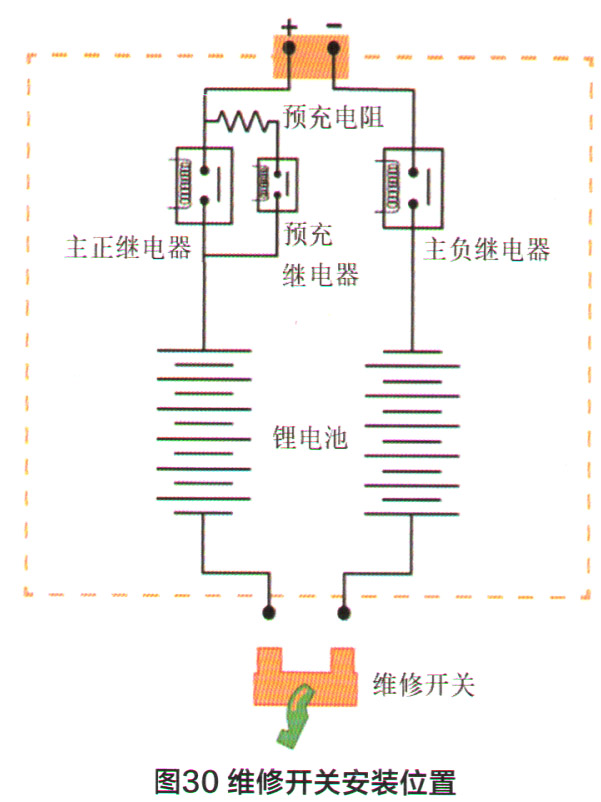

    维修开关亦称维修插头,如图29所示,左为维修开关,右为开关的底座,是一个带有快速熔断器的开关。熔断器的作用是防止放电过电流、能量回收过电流,一般为250A,500V。维修开关安装在动力电池串联模组的中间,如图30所示,可以手动切断或接通高压电路,作用是维修高压系统时保证断电操作。

五、低压电系统
    低压电系统包括12V蓄电池、熔丝、开关、继电器、线束、电器设备、电子元件、控制单元、CAN总线、LIN总线、高低压互锁回路等。
1.12V供电
    由12V蓄电池对低压系统供电,如图31所示,绿色线是12V电压,供给散热风扇电机、DC-DC、电机控制器、电动压缩机、EPS(电动助力转向)、VCU、BMS等。12V上电方式有:蓄电池提供30号常电、钥匙ON接通15号电、VCU发出唤醒信号接通12V电。
2.控制单元

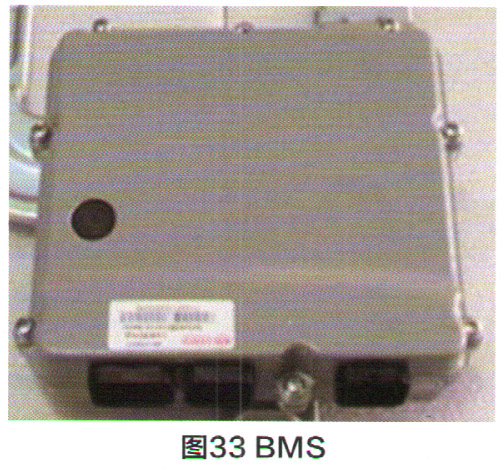

    主要有整车控制单元(VCU)、电池管理控制单元(BMS)、电机控制器主板(MCU)、充电机控制主板、DC-DC控制主板、电动压缩机控制器主板、PTC控制器主板。VCU是整车控制系统的指挥中心,如图32所示,大多安装在发动机舱。BMS控制动力电池的充放电,如图33所示,有些车型安装在电池箱内,有些安装在电池箱外。


新能源总线(EVBUS)、慢充总线、快充总线(FCBUS)、电池内部总线(BBUS)、远程监控总线(TBUS)、底盘总线(CBUS)、舒适总线(EBUS)、信息娱乐总线(TBUS)。前5个总线系统燃油车没有,后3个总线系统引自燃油车。有的主控制单元通过LIN总线连接到从控制单元。
4.高低压互锁回路
    高低压互锁回路作用:通过监测低压回路的导通,确认高压回路的导通,是动力电池上电的必要条件。北汽新能源汽车EV150的高低压互锁回路如图34所示,VCU引出一条导线构成回路1,依次通过电动压缩机插头、充电机插头、高压盒盖开关、高压盒快充插头、高压盒电机控制器插头、高压盒动力电池插头、高压盒DC-DC插头、PTC插头,然后接地。当这一串插头连接良好,VCU监测信号是0;当有插头断开时,VCU监测信号是悬空电压。BMS引出一条导线通过高压线插头形成回路2,BMS引出一条导线通过维修开关形成回路3,电机控制器的控制主板引出一条导线通过电机插头形成回路4。当VCU监测到回路1断路,或VCU收到BMS及电机控制器控制主板通过新能源CAN发来的信息,vCu强制高压不能上电或立即执行下电程序。
