宝马X5 F15 PHEV应急救援指南
来源:汽车维修与保养  作者:佚名  2021-08-20 09:43:44

    可以通过以下方式断开高压电系统。
(1)方法1

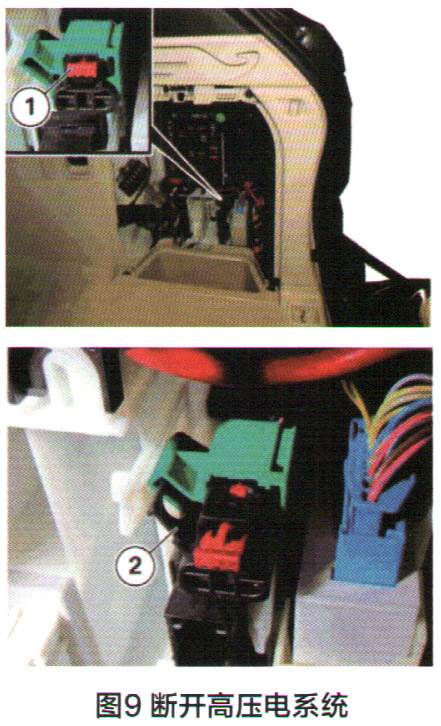

    如图9所示,拆下红色接头熔丝①,拔出高压救援切断插头即高压安全插头②。断开12V蓄电池负极。
(2)方法2

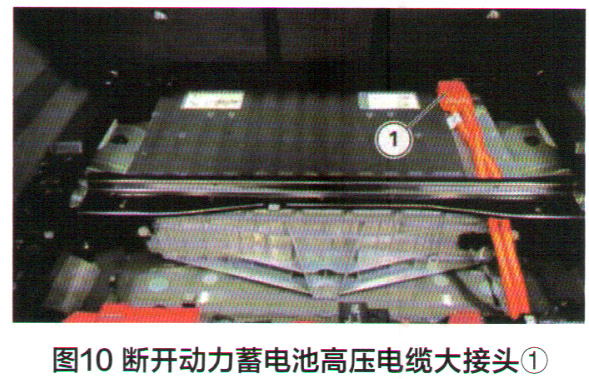

    如果无法接近行李箱右后装饰板的高压救援分离点,在行李箱地板盖下方,断开高压动力蓄电池的高压电缆大接头,切断高压系统,如图10所示。
(3)方法3

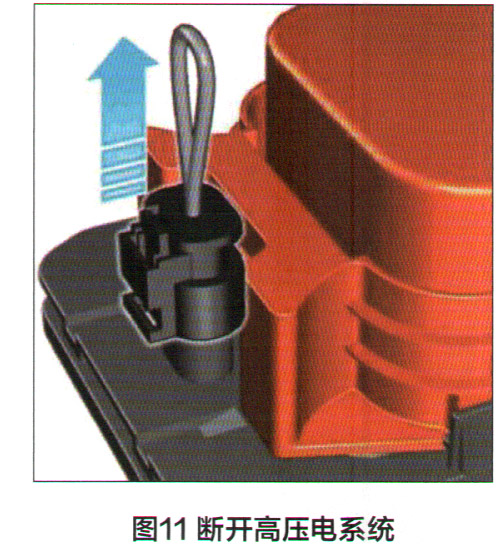

    拆下高压互锁插头也可以断开高压电系统,如图11所示。

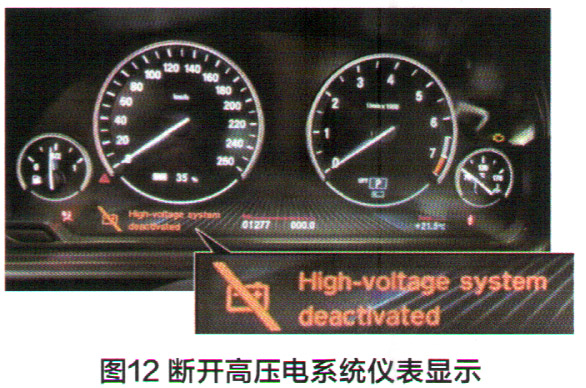

    可以通过汽车仪表板中的消息“已断开高压系统(High-voltage systemdeactivated)”来识别已经断开高压电系统,如图12所示。此时需要连接12V蓄电池,并打开点火开关。
(4)方法4

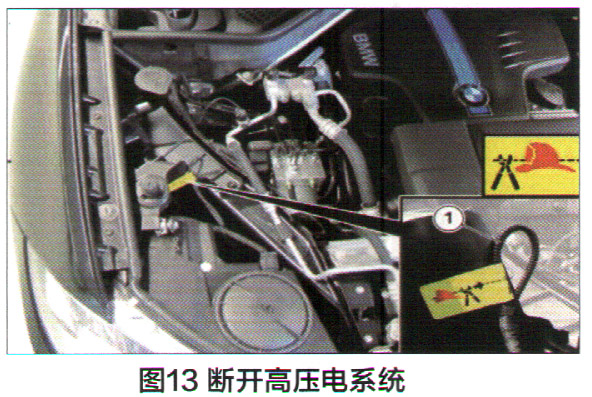

    如果在车辆后部无法断开高压电系统,在车辆前部,打开发动机舱盖,切断位于发动机舱右侧的带黄色标签的电缆,也可以断开高压电系统,如图13所示。
