奥迪Q7 e-tron quattro混合动力车发动机系统(下)
来源:汽车维修与保养  作者:佚名  2023-02-24 09:06:52

七、3.0L V6TDI发动机上的动力机组支承
1.5点式动力机组支承
    装备了3.0L V6TDI发动机的奥迪Q7e-tron quattro上安装有一个5点式动力机组支承。其中包括2个主动式发动机支座、2个可切换式变速器支座和1个传统的变速器支座,如图18所示。该系统提供了极高的行驶舒适性,它承担了以下功能。
    (1)在较大频率范围内都能降低震动;
    (2)固定汽车的动力机组;
    (3)支承驱动扭矩;
    (4)对动力机组的扭转震动进行减震。
    此外,由于未安装扭矩支撑,所以在发动机左前和右前侧安装了支承轴承。
2.主动式发动机支承
    发动机传递过来的震动由动力机组支承传感器G748和G749进行测量。传感器安装在车身一侧的发动机支座上,如图19所示。在传感器中换算的测量值会发送给动力机组支承控制器J931,并在那里参与特性曲线计算。来自发动机控制器的发动机转速用作另一个重要的输入参数。动力机组支承控制器J931将计算得出的控制信号发送给动力机组支承执行元件N513和N514,所以将通过主动式发动机支座产生一个抵消震动。
3.液压可切换式变速器支座

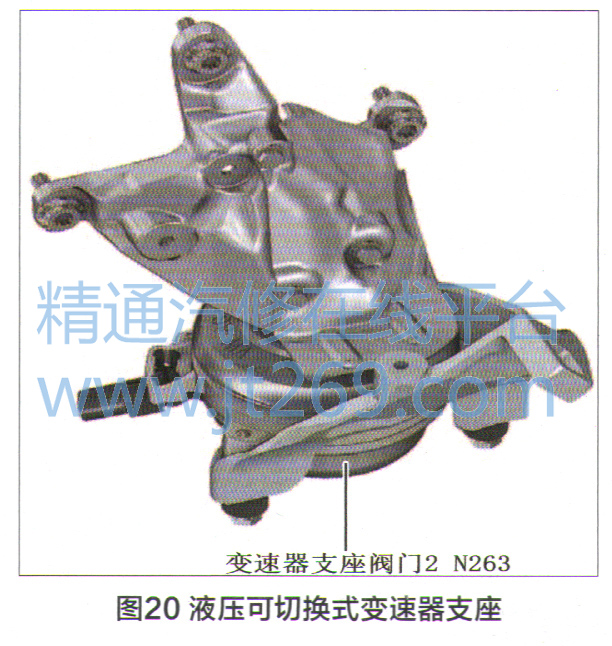

    如图20所示,液压可切换式变速器支座、变速器支座阀门1 N262和变速器支座阀门2 N263安装在变速器上侧面,起到防止主总成扭转震动的作用。在发动机运行模式下它们切换为较软,在电动机驱动模式下切换为较硬。
4.传统变速器支座
    传统的变速器支座安装在变速器的后部分,抵消负荷变化倾翻功能,如图21所示。
