奥迪Q7 e-tron quattro混合动力车的充电及运行
来源:汽车维修与保养  作者:佚名  2023-03-01 08:01:55

2.电缆连接

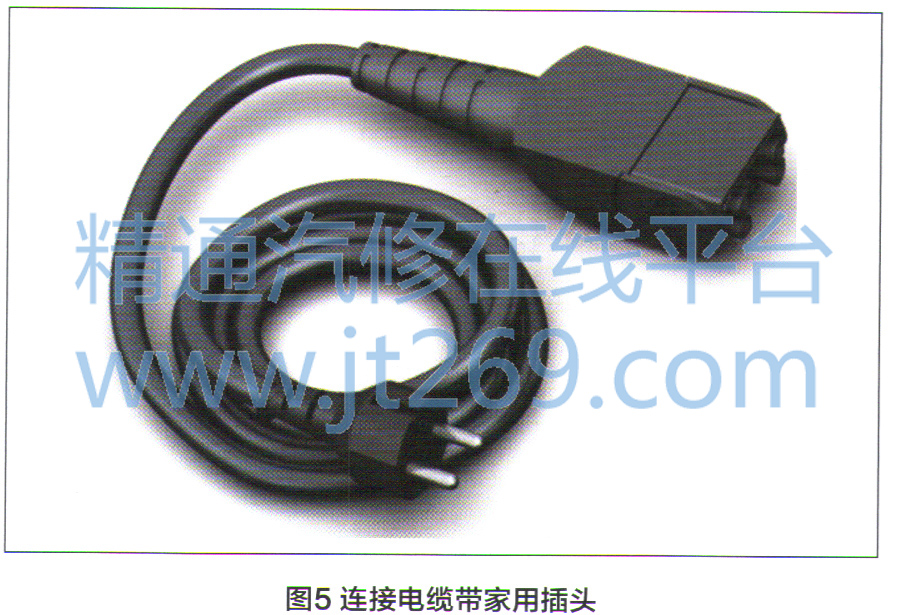

    如图5所示,连接电缆带家用插头时,电流消耗最高10A;如图6所示,连接电缆与工业插座相连时,电流消耗最高32A.连接到工业插座时,视国家而定,根据连接电缆的不同,通过1个或2个相位从交流电网中耗用电流。

    充电功率可由用户设置为50%或100%。该设置保持不变,直至充电单元从电源脱开。与工业插座连接时,数值自动设置为50%,操作单元拥有自诊断并经由显示屏给出已识别的故障。操作单元配备一个温度监控。如超过允许的温度,则充电过程中断,直至温度重新回到允许的范围。为了防止未经授权的访问,操作单元可设定一个4位数的PIN码。
    注意:充电电缆必须直接连接在插座上,充电电缆无法与延长线、电缆滚筒、插座条或定时器同时使用。
3.充电
(1)在家充电

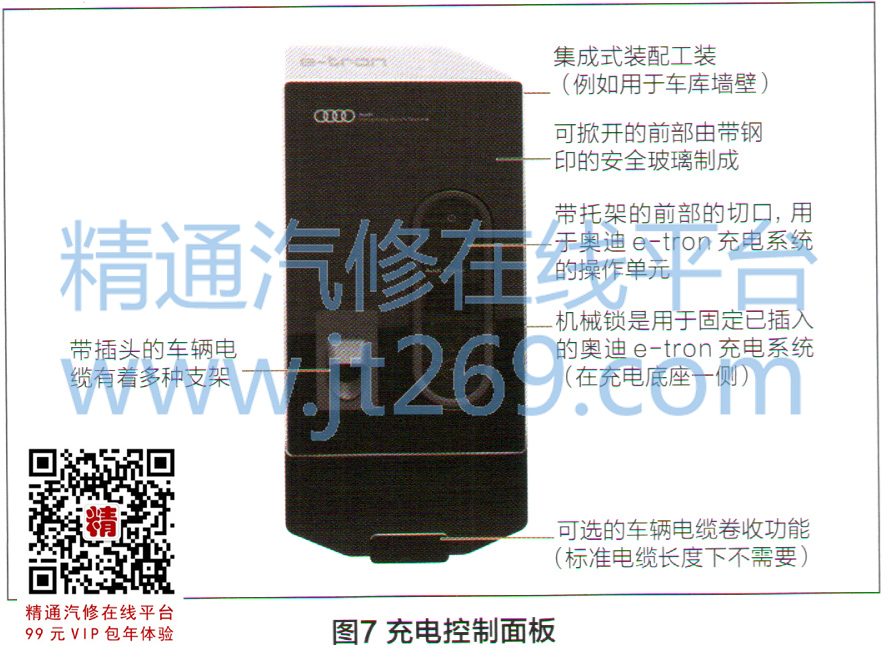

    如图7所示,在家充电也可选择购买充电底座。它可以固定在墙壁上。充电底座用于对奥迪e-tron充电系统进行防盗保管,同时优化电缆处理以及固定运行模式下的外观,例如在家或单位。
(2)在公用充电柱上充电

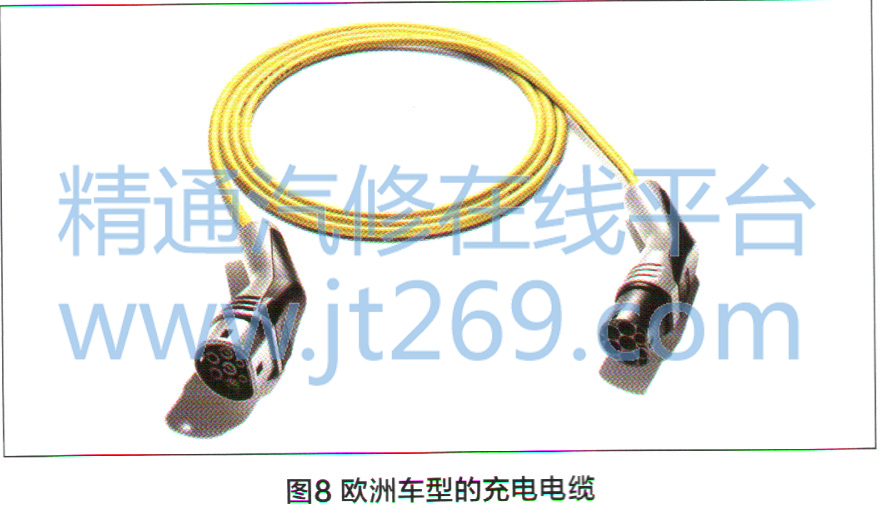

    奥迪Q7 e-tron可在公用充电柱上充电。为此必须使用合适的充电电缆,图8所示为欧洲车型的充电电缆。
(3)途中充电

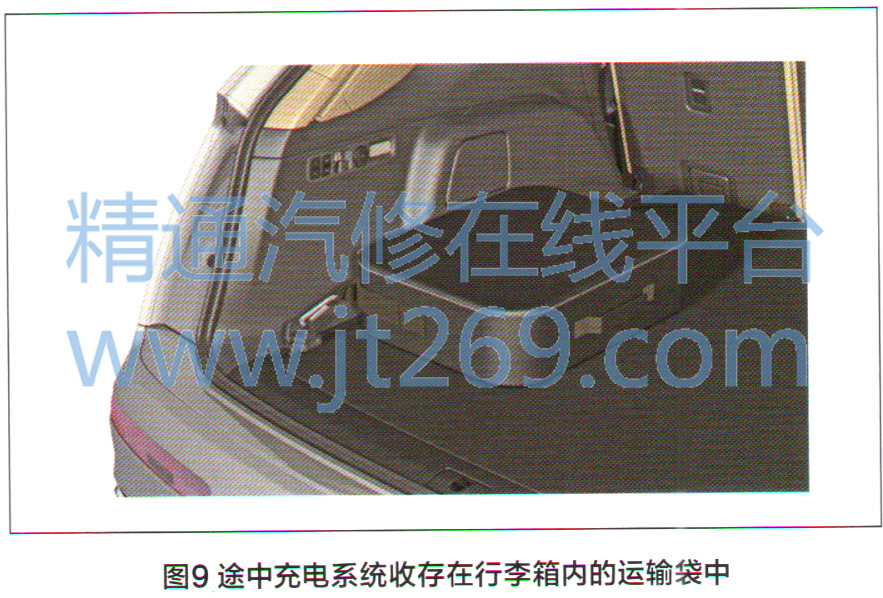

    为了能在途中使用,奥迪e-tron充电系统可方便地收存在行李箱内的运输袋中(图9)。根据需要可针对许多市售插座提供合适的连接电缆。
    将奥迪e-tron充电系统连接到交流电网时,操作面板激活。首先连接保护性导体PE,然后连接相位L1、L2和零线N。充电电缆连接车辆时,首先通过PE触点使车身与建筑物装置的接地相连,然后接触连接相位L1、L2和零线N,接下来接触PP,最后接触CID。这时锁止充电插头并自动操作电子驻车制动器。高电压蓄电池充电装置1 AM通过CID触点从操作面板获得有关最大可实现充电电流强度的信号。当充电过程开始时,操作面板内相位L和零线的接触器以及混合动力蓄电池单元AX 1的功率接触器闭合。当充电过程结束后,接触器和功率接触器打开。重新充电时接触器和功率接触器重新闭合。
