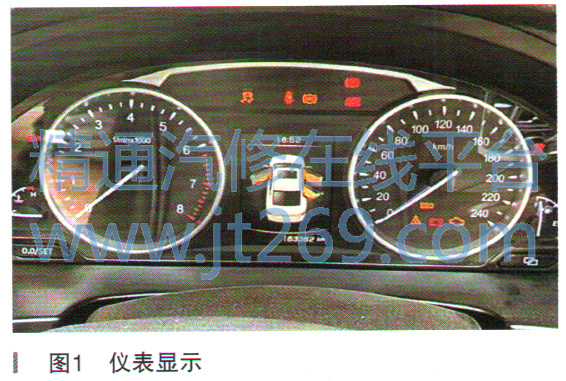

一辆行驶里程约16.2万km、配置1.8T JLE-4G18TD发动机的2015年吉利博瑞。该车仪表能正常上电,启动没反应,仪表亮多个故障灯,如图1所示。

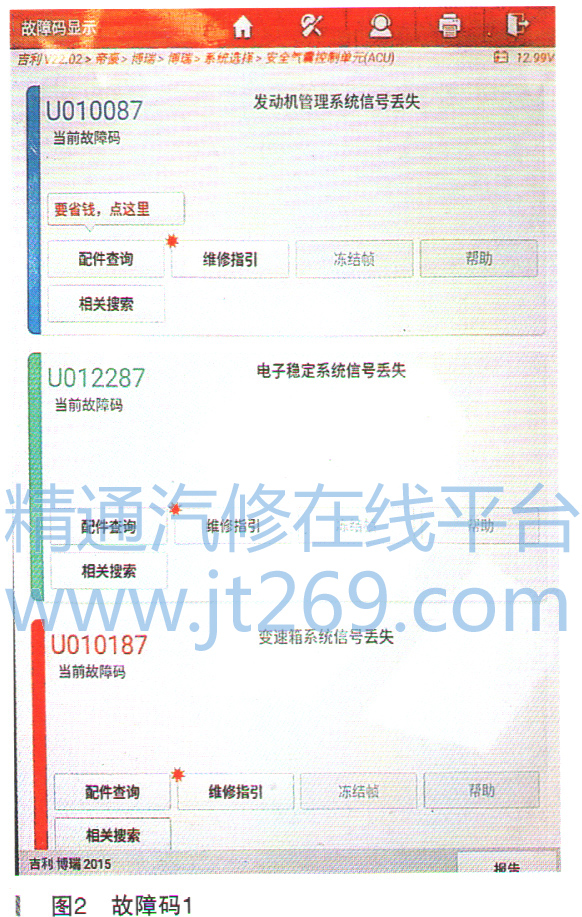

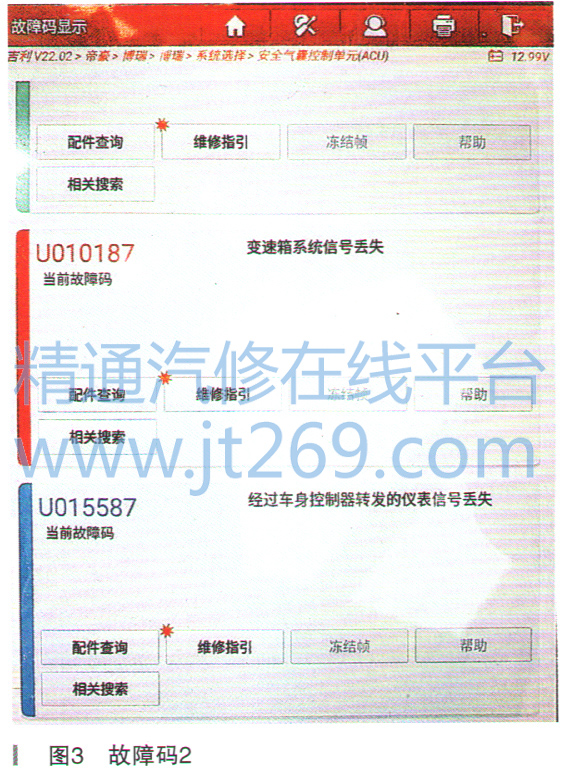

故障诊断:首先使用诊断仪读取故障码,如图2、图3所示。
通过故障码分析,在动力总线上有多个模块不通信,导致了车辆
无法启动。该车是一辆水淹车,淹到座椅下方,更换了主驾驶员座椅下方的座椅控制模块以及副驾驶员座椅下方的变速器控制模块。更换完之后发现车辆
无法启动,报以上故障码。修理厂维修这个故障,花了一天的时间,没有找到故障点。通过朋友介绍找到笔者,到修理厂之后,确定故障确实存在。首先对故障进行梳理,由于笔者对吉利车型不是很熟悉,但是网络通信故障大同小异,总线上多个模块不通信,那么就需要找他们的共性点,通信线或者电源。首先使用WM980示波器在变速器控制模块上测量总线的波形,一测波形就发现了端倪,波形如图4所示。

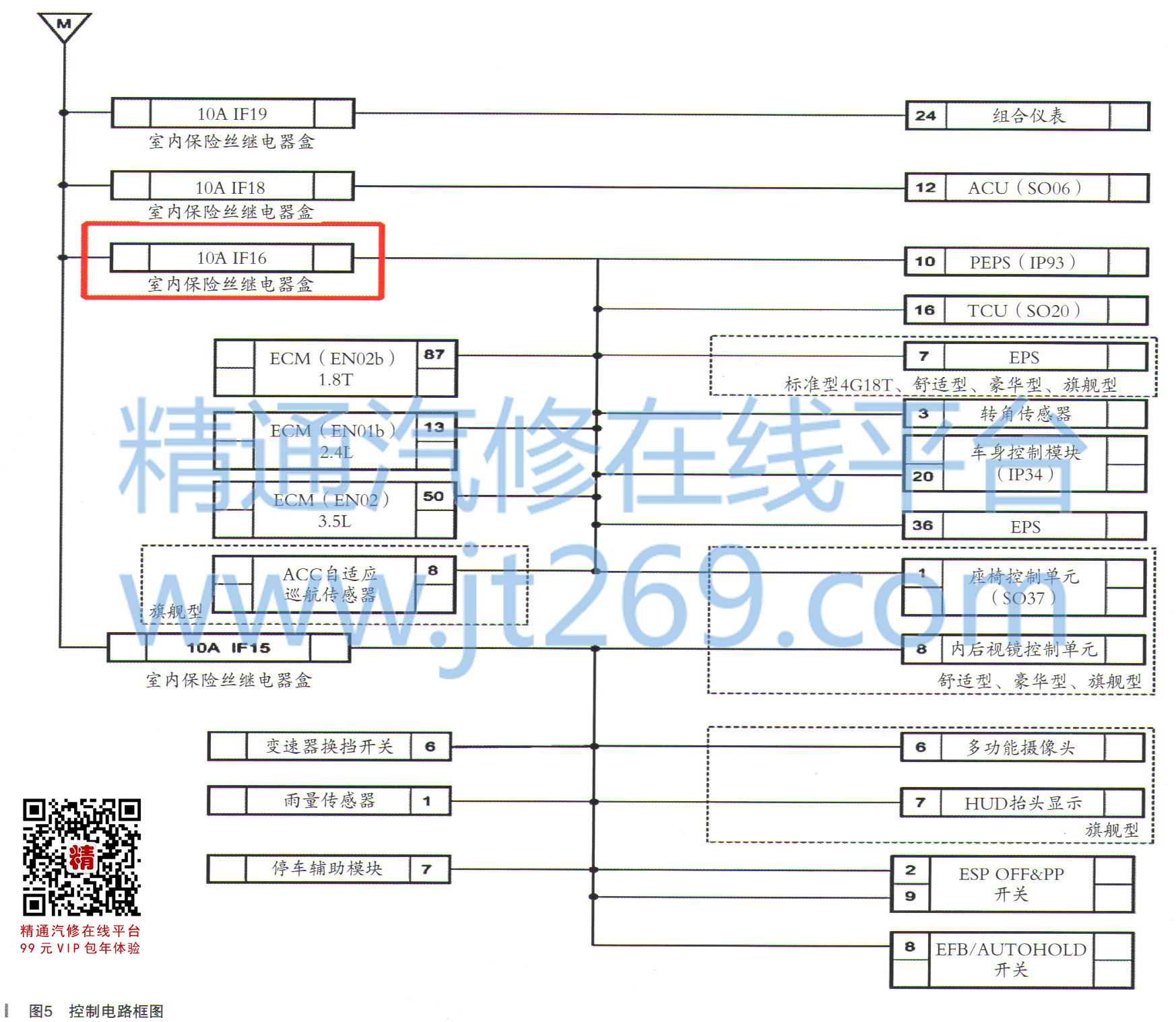

CAN H、CAN L的隐性电压都在1.7V左右(正常在2.5V),显性电压正常。通过译码发现后面的ACK位为1(正常为0),代表这组数据没有被任何一个模块接收。正常的总线不会出现这样的波形,通过波形可以排除线路问题。那么总线没有问题,剩下的共性点只有这些模块是否共用电源线。查询电路图,如图5所示。
