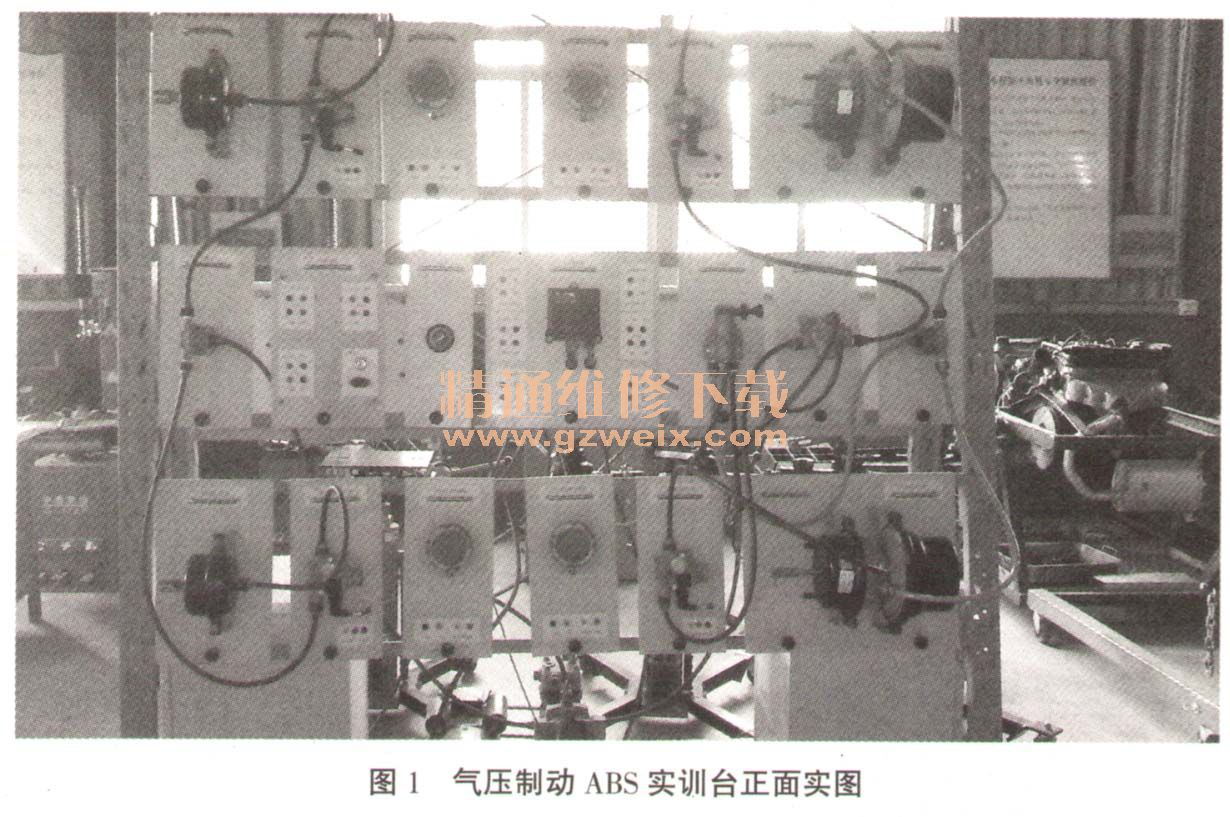

气压制动ABS实训台包括气压动力系统（空气压缩机，执行元件如制动气室、分配阀、继动阀、制动控制阀等），控制系统（ABS控制ECU、轮速传感器、调节电磁阀等）以及电源系统。图1所示为气压制动ABS实训台正面实图，实训台背面安装有2个储气筒，如图2、图3所示。





    一、ABS实训台各组成部件功能
    1．空气压缩机
    该款空气压缩机由台州市玉柴机器配套有限公司提供，型号为“廊合空压机4113水冷”。在实车上由发动机皮带轮驱动，并接入发动机冷却系统管路。在本实训台上由三相电动机通过皮带驱动。电动机由北京天力伟业机械有限公司供应。电动机型号为YL90L-4，额定功率2.2kW，额定转速1400r/min，额定电压220V 、额定电流13.85A。空气压缩机的作用是产生一定压力的压缩空气，驱动制动执行器工作。
    2．储气筒
    实训台安装2个储气筒，前储气筒上有4根气管，分别连接到空气压缩机、面板上的压力指示表、制动控制阀后腔室（从踏板位置看）、后储气筒。后储气筒上也有4根气管，分别连接到前储气筒、手制动阀、继动阀和制动控制阀前腔室（从踏板位置看）。储气筒作用是储存空气压缩机的压缩空气，并保持内部压力600kPa以上。
    3．制动控制阀
    制动控制阀与制动踏板安装成一体，作用是控制储气筒的压缩空气到用气设备中，并最终通往制动气室。制动控制阀随踏板踩踏深度可逐渐控制制动气室中的工作气压。制动控制阀上有5根气管，分别与分配阀1（通往前制动气室）、继动阀（控制气压输入）、前储气筒、后储气筒、压力指示表连接。制动控制阀前腔安装有1个压力开关，作用是将制动时空气压力信息转换成电信号发送到ABS控制ECU。
    4．分配阀
    分配阀内部有2个阀门，一个为进气阀，另一个为排气阀。实施制动时，进气阀打开，排气阀关闭，使制动控制阀的压缩气体进入左右制动气室；解除制动时，进气阀关闭，排气阀打开，制动气室的压缩空气迅速经排气阀排入大气。分配阀上有3根气管，分别与制动控制阀、左调节电磁阀（通往左前制动气室）、右调节电磁阀（通往右前制动气室）连接。
