汽车驻车制动未拉提示装置设计
来源:本站整理  作者:佚名  2018-09-06 08:54:30

    摘要:驾驶员普遍存在停车后忘记拉驻车制动,导致溜车的情况,造成不必要的交通事故,带来财产损失及人员伤亡,给驾驶员带来了意外损失及烦恼。结合上述情况,笔者自主研制出一套结构简单的汽车驻车制动未拉提示装置。

    0 引言
    根据调查,目前绝大部分手动变速器车型的驻车制动系统只有未释放的仪表台警告指示灯,未配备汽车驻车制动未拉提示装置,所以导致很多车主在停车后忘记拉起驻车制动。停车以后驻车制动未拉,会导致车辆溜车或滑行,甚至发生交通安全事故造成财产损失及人员伤亡。结合以上实际情况,笔者在自身实践基础上自主研制出了一套结构简单、成本较低的汽车驻车制动未拉提示装置,基本原理是通过在驻车制动柄和点火开关处分别安装1个常闭开关,等驾驶员启动车辆以后驻车制动未拉提示停止报警,或者当驾驶员关闭发动机以后,拉起驻车制动,报警提示停止。提示装置采用了蜂鸣器,可以有效提示车主拉好驻车制动。

    1 汽车驻车制动未拉提示装置具体的设计方案
    结合装备手动变速器的汽车在发动机熄火以后,未拉驻车制动而没有给驾驶员任何提示的情况,现设计出一套驻车制动未拉提示装置,可以有效提醒驾驶员在车辆驻车时及时拉起驻车制动。通过研讨分析认为,安装1个蜂鸣器和1个控制电路到驻车制动系统,不仅行之有效而且易于实现,现决定在汽车驻车制动系统以及汽车点火开关上,设计一套驻车制动未拉提示装置。

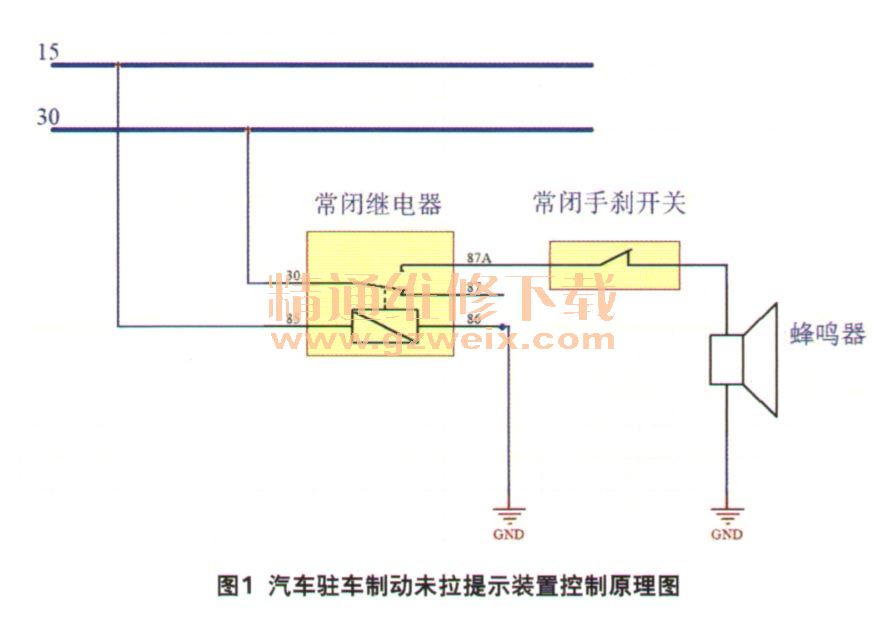

    确定驻车制动未拉提示装置控制系统的设计,使用1个常闭触点式开关安装在驻车制动柄上面,使用1个常闭继电器安装在点火开关15号端子的电路中间起到双重控制作用(图1)。该装置同时具备加装方便、工作可靠的特点。

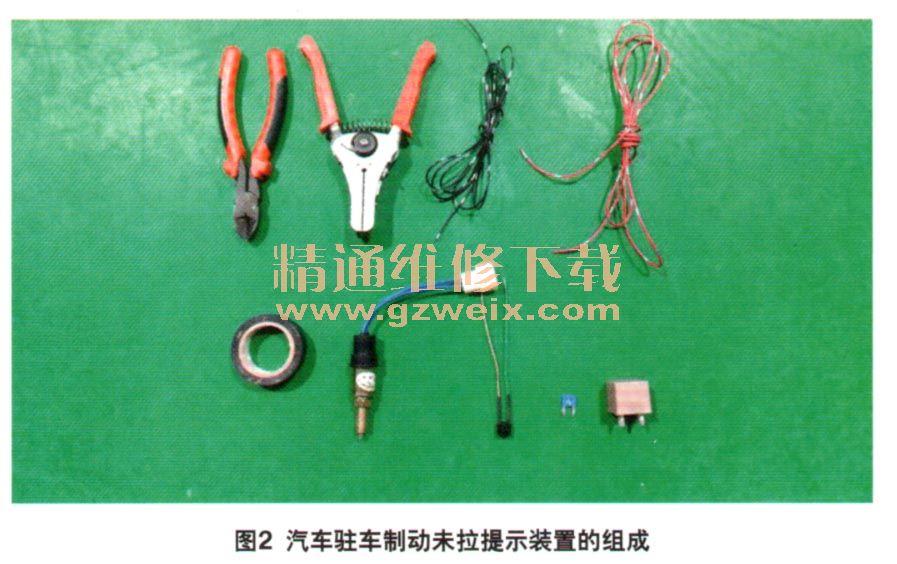

    考虑到制动系统结构紧凑且空间小等问题,我们采用了结构紧凑、占据空间小并可直接安装在驻车制动手柄上的结构设计。驻车制动未拉提示装置主要由12V直流蜂鸣器、常闭式触点开关和闭式继电器等组成(图2)。

    2 汽车驻车制动未拉提示装皿的创新点
    通过提高对于驾驶员的驻车制动未拉提示,提高了车辆的主动安全性。采用蜂鸣器给予提醒,比传统信号指示灯的提示方式更加有效。采用结构简单的接入驻车制动系统的安装方式,提高了可靠性。汽车驻车制动未拉提示装置结构简单,安装和使用方便,效果明显。
