(1)拆卸发动机有关附件。

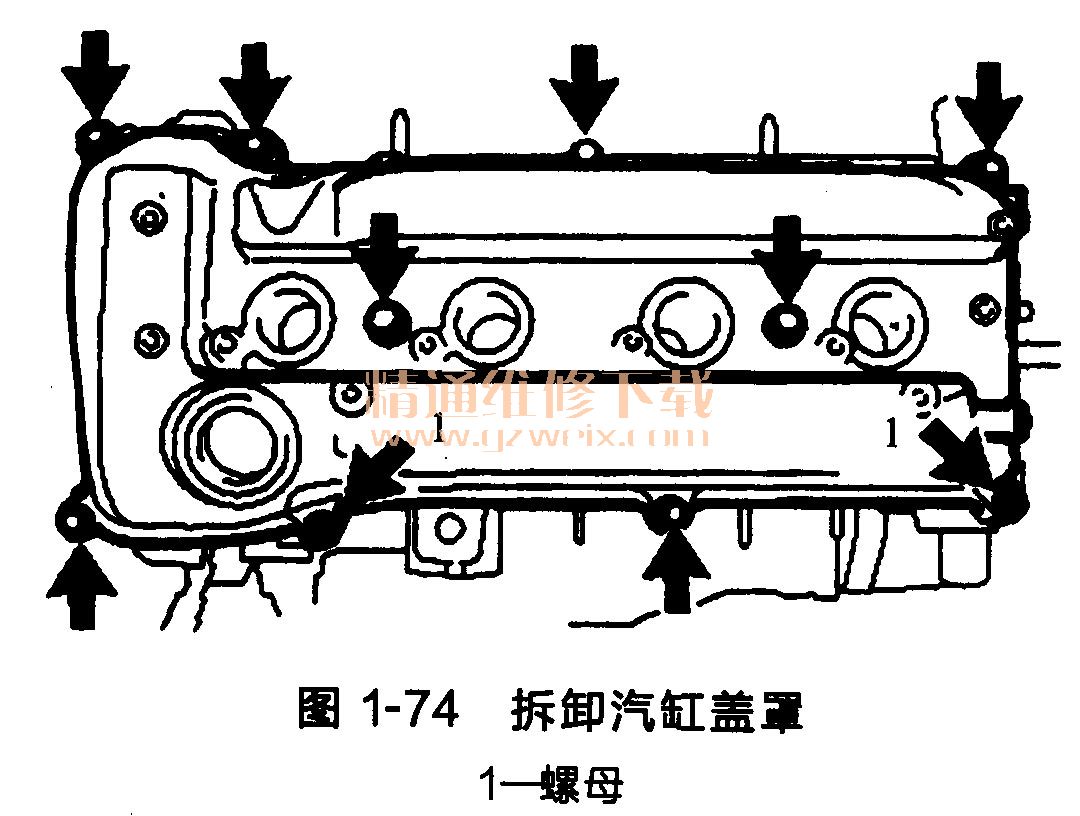

(2)拆卸汽缸盖罩,如图1-74所示。
(3)拆卸凸轮轴正时机油控制阀总成,如图1-75所示。
①拆下螺栓和凸轮轴正时机油控制阀总成。
②从凸轮轴正时机油控制阀总成上拆下O形圈。
(4)拆卸1号链条张紧器总成。
(5)拆卸水泵传动带轮。
(6)拆卸水泵总成。
(7)拆卸油底壳放油螺塞。
(8)拆卸油底壳,如图1-76所示。
(9)拆卸惰轮。
(10)拆卸惰轮支架。
(11)拆卸正时链条盖,如图1-77所示。
①使用“TORX',梅花套筒E10,拆下双头螺栓。
②拆下14个螺栓和2个螺母。

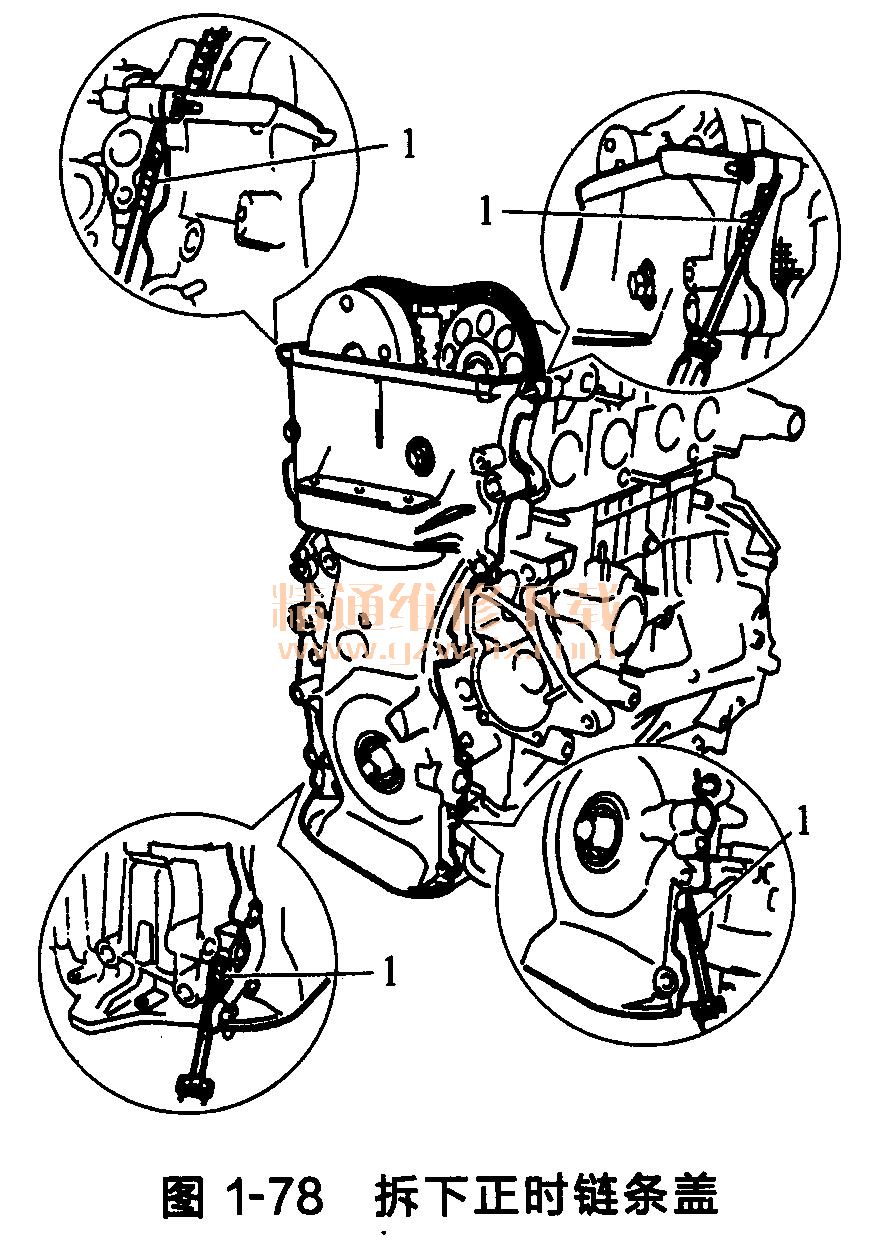

③用螺丝刀撬动正时链条盖和汽缸体之间的部位,拆下正时链条盖,如图1-78所示。
(12)拆卸1号曲轴位置信号盘,如图1-79所示。
