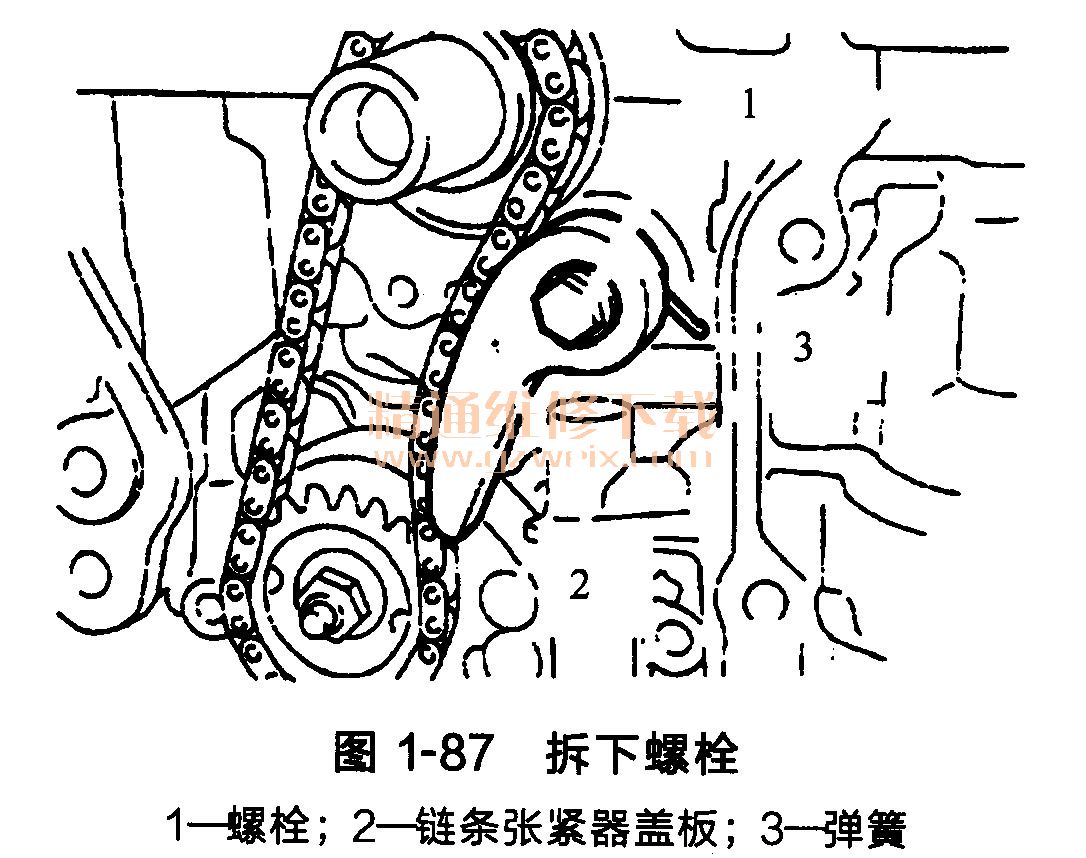

③拆下螺栓1、链条张紧器盖板2和弹簧3，如图1-87所示。
④拆下机油泵主动齿轮、机油泵主动轴齿轮和2号链条，如图1-88所示。
(19)拆卸2号凸轮轴。
①按如图1-89所示顺序，分步均匀地松开并拆下10个轴承盖螺栓。
②拆下5个轴承盖和2号凸轮轴。
(20)拆卸凸轮轴。
①按如图1-90所示顺序，分步均匀地松开并拆下10个轴承盖螺栓。
②拆下5个轴承盖和凸轮轴。
(21)拆卸凸轮轴正时链轮。
(22)拆卸凸轮轴正时凸轮总成。
(23)拆卸汽缸盖。
(24)拆卸汽缸盖衬垫。
(25)拆卸汽缸体水套隔垫，使用尖嘴钳，拆下汽缸体水套隔热。
(26)拆卸进水口壳放水开关总成。
(27)拆卸机油控制阀滤清器。
(28)拆卸1号锥螺纹塞。
(29)拆卸机油泵总成。
(30)拆卸1号和2号平衡轴。
①按图1-91所示顺序，均匀地拧松并卸下8个螺栓。
②拆下平衡轴外壳。
③拆下1号和2号平衡轴，如图1-92所示。
(31)拆卸1号平衡轴轴承。
(32)拆卸发动机后油封件。

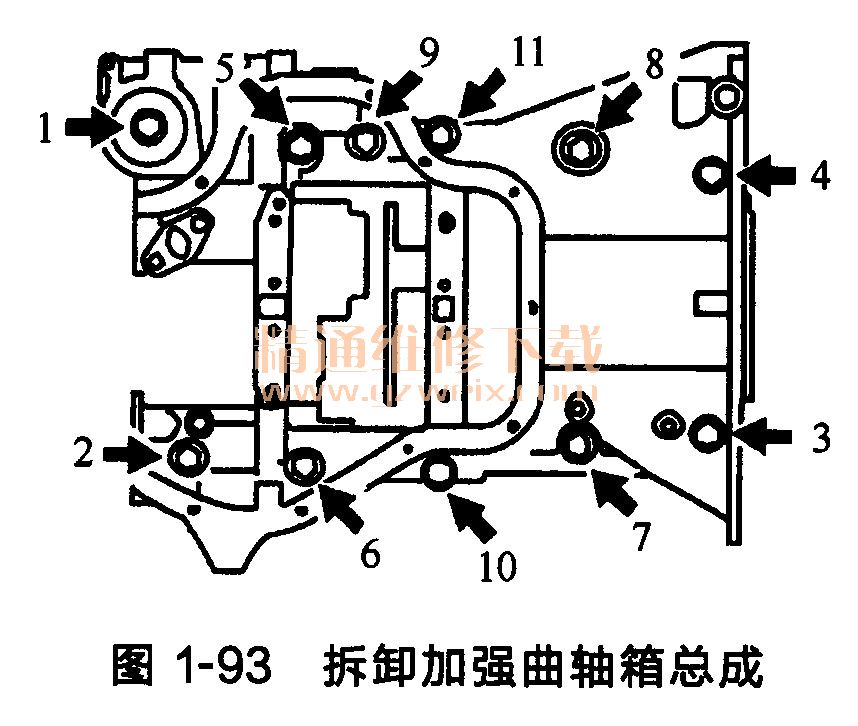

(33)拆卸加强曲轴箱总成，如图1-93所示。
