用户反映：该车辆正常行驶时，发动机警告灯亮起.客户很气愤,表示车子刚提走几天就有问题了。

故障确认：技师根据客户描述的情况对车辆仔细的进行检查.1.技师将车辆启动,发现发动机警告灯亮起,观察里程表为170KM.确认结果与客户描述的一致.2,观察车辆发现此车有加装倒车雷达与导航.3.使用GTS读取故障码为P0500 车速传感器. 技师初步判断,此故障可能与精品加装有关.故障的相关部位有:1.车速信号电路存在在开路或短路. 2.组合仪表总成故障 3.ECM故障.

故障检修：
1.首先技师将故障码删除后试车.技师发现车警告灯可以删除,但是车辆一移动P0500就亮起了技师心想,是否是车速信号传递中存在故障?
2.配备ABS的车辆使用防滑控制ECU和转速传感器检测车速,转速传感器监视车轮转数并向防滑控制ECU发动信号,然后通过组合仪表总成发送至ECM.期间如果任一ECU中或ECU相连接的的限速中出现短路,则警告灯会亮起.

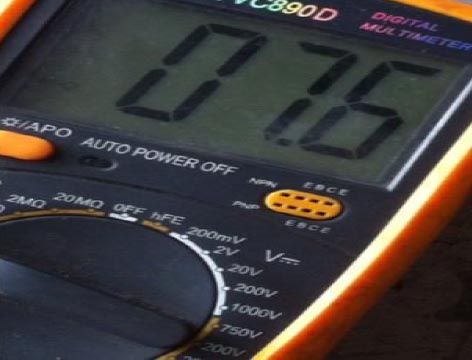

3.根据维修手册测量I18-9与A26-8的电阻,测量结果为7.6Ω,大于标准的＜1Ω.说明车速信号线路中存在短路.(图1)

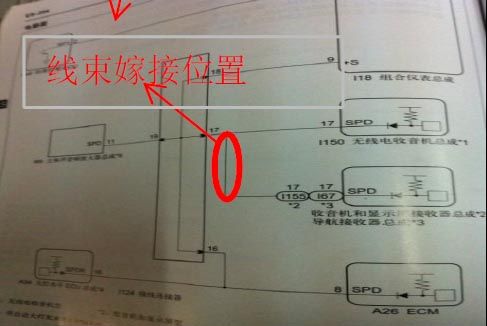

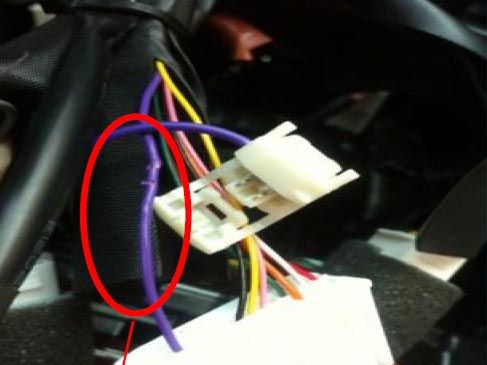

4.此车加装的导航与雷达是否与故障有关呢?技师拆下导航,发现在原车的线束上嫁接了一根线束.图(2)询问精品技师得知是连接倒车雷达ECU的线束。这个线束与故障有关么？跟着疑问技师查阅电路图，发现紫色的这条线束，是导航通向线束连接器与组合仪表以及ECM的通信线。将倒车雷达线束拆掉后试车,故障排除.
5.此故障时由于精品加装的倒车雷达ECU故障,雷达ECU的线束嫁接在与车速信号传递相关的信号线上,导致使用转速信号的系统受到干扰..组合仪表无法与ECM通信..导致发动机警告灯亮起.
6.跟客户解释后,客户表示接受.
