(1)安装1号平衡轴轴承。
    ①将轴承安装到曲轴箱和平衡轴外壳中。
    ②在轴承上涂抹一薄层发动机机油。
    (2)安装1号和2号平衡轴。
    ①沿旋转方向旋转，直至1号平衡轴的1号从动齿轮接触到挡块，如图1-94所示。

②对准1号和2号平衡轴的正时标记，如图1-95所示。

    ③将1号和2号平衡轴安装在曲轴箱上，如图1-96所示。

    ④在平衡轴外壳螺栓的螺栓头下部涂抹一薄层发动机机油。
    ⑤安装平衡轴外壳螺栓。
    (3)安装加强曲轴箱总成。
    (4)安装机油泵总成。
    (5)安装发动机后油封。
(6)安装1号锥螺纹塞。
    (7)安装机油控制阀滤清器。
    (8)安装进水口壳。
    (9)安装进水口壳放水开关总成。
    (10)安装汽缸体水套隔垫。
    (11)安装汽缸盖衬垫。
    (12)安装汽缸盖。
    (13)安装凸轮轴正时机油控制阀总成。
    (14)安装凸轮轴正时凸轮总成。
    (15)安装凸轮轴正时链轮。
    (16)安装1号凸轮轴轴承。
    (17)安装2号凸轮轴轴承。
    (18)安装凸轮轴。
    ①在凸轮轴的轴颈位置涂抹一薄层发动机机油。
    ②检查朝前标记和编号，确认其顺序，如图1-97所示。然后将轴承盖安装到汽缸盖上。

③在轴承盖螺栓的螺纹上和螺栓头下部抹一薄层发动机机油。
(19)安装2号凸轮轴。
(20)安装键。
(21)安装2号链条。
①将曲轴键固定到左侧水平位置，如图1-98所示。

②转动机油泵驱动轴，使切口朝上，如图1-98所示。

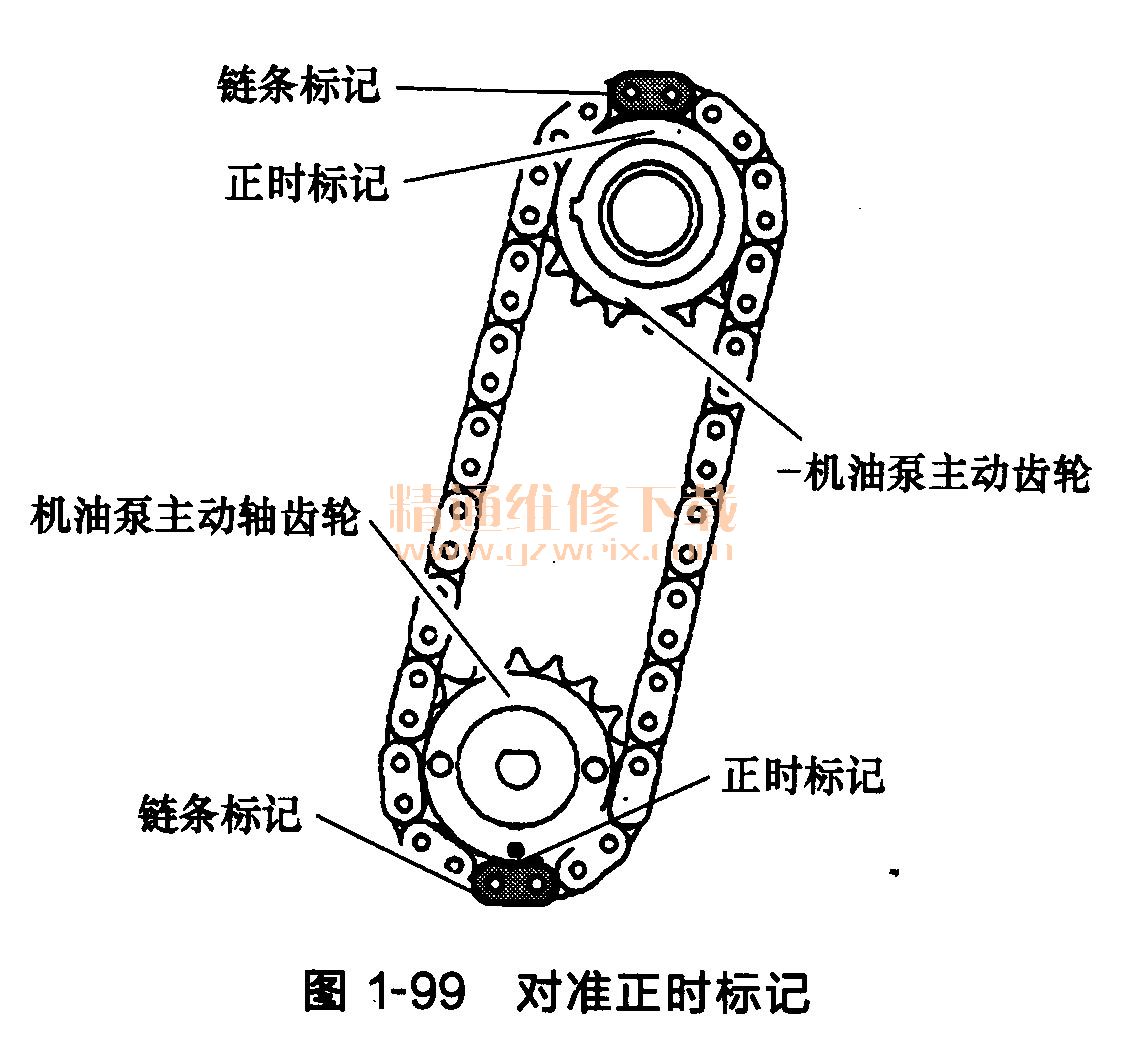

    ③如图1-99所示，使黄色链条标记与各齿轮的正时标记对准。

    ④暂时用螺母紧固机油泵主动轴齿轮。
    ⑤将减震弹簧插入调节孔，然后用螺栓安装链条张紧器盖板。
    ⑥将机油泵主动轴齿轮的调节孔对准机油泵的凹槽。
    ⑦将4mm直径的棒条插入机油泵主动轴齿轮的调节孔中，以将齿轮锁止到位，然后紧固螺母。
    ⑧顺时针旋转曲轴90°，使曲轴键朝上。
    (22)安装曲轴正时链条。
    (23)安装1号链条减振器。
