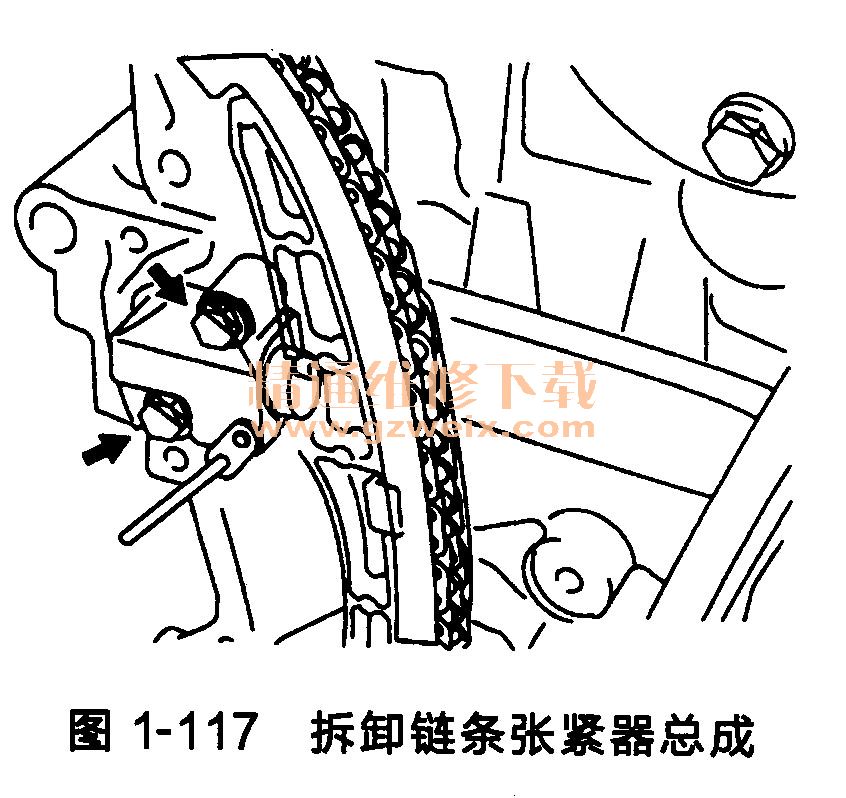

⑤拆下2个螺栓，拆下链条张紧器总成，如图1-117所示。

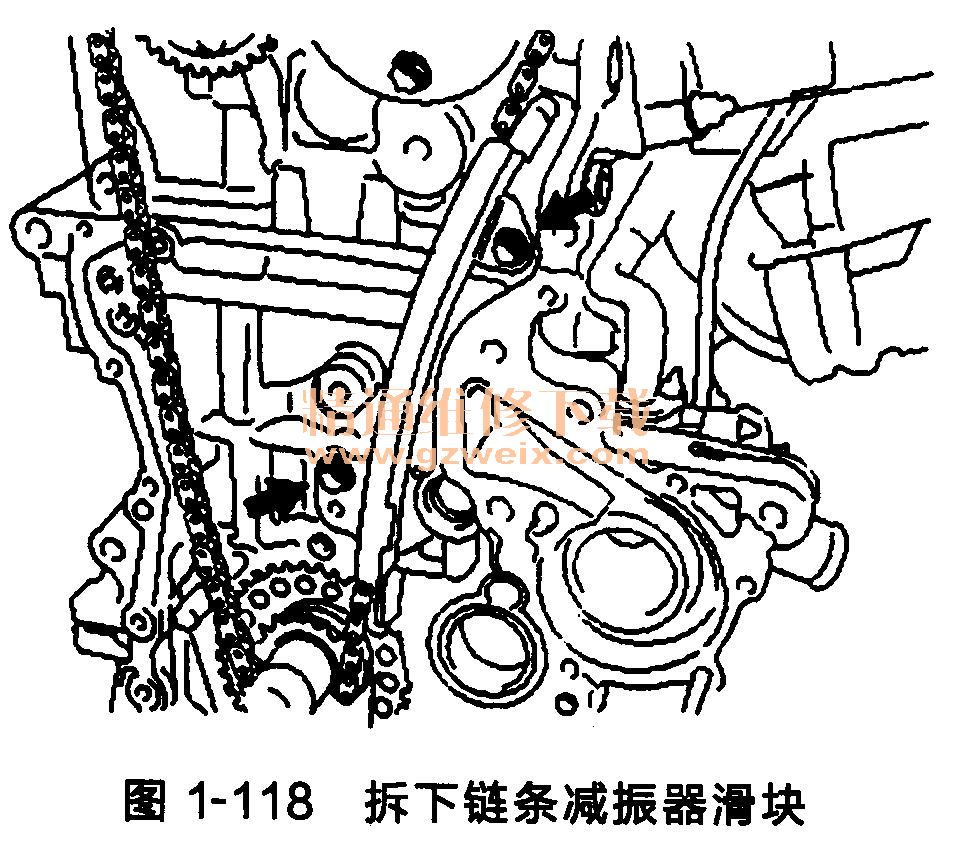

(10)拆卸链条张紧器滑块，如图1-118所示。

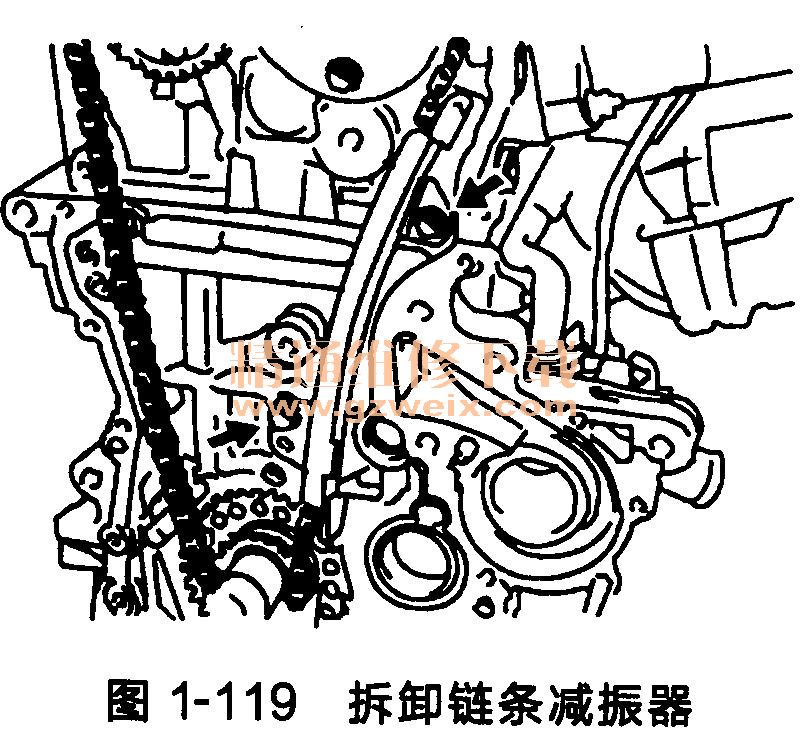

(11)拆卸1号链条减振器。先拆下2个螺栓，如图1-119所示，然后拆下链条减振器。

    (12)拆卸链条。
    (13)拆卸喷油嘴隔振器。
    (14)拆卸喷油器总成。
    (15)拆卸凸轮轴位置传感器。

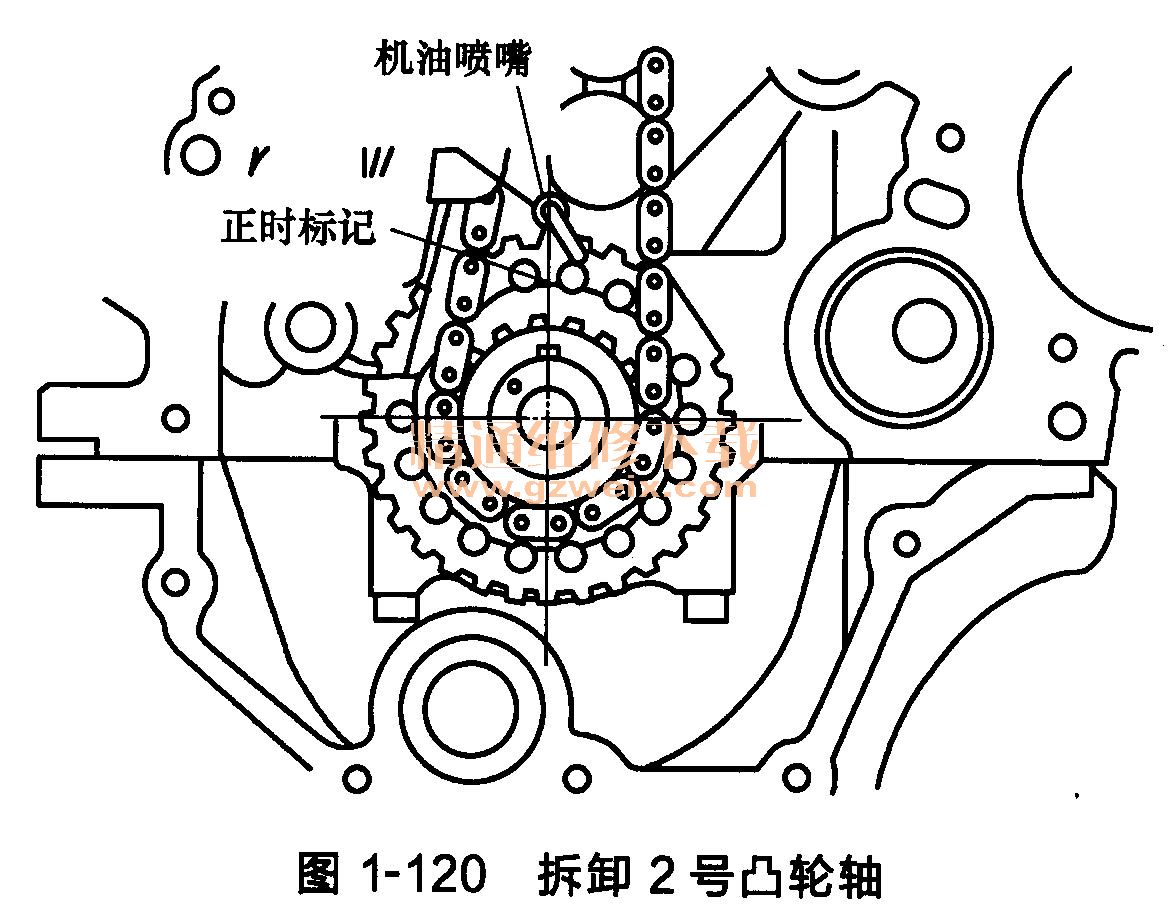

    (16)拆卸2号凸轮轴，如图1-120所示。

    (17)拆卸凸轮轴正时链轮。
    ①用台钳夹住凸轮轴。

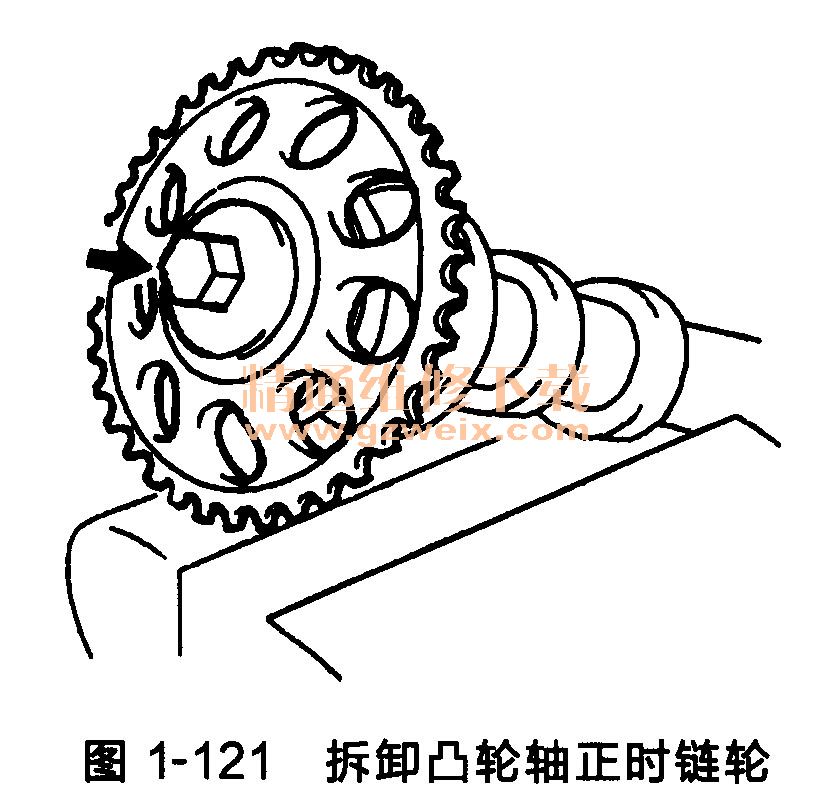

    ②拆下凸缘螺栓，然后拆下凸轮轴正时链轮，如图1-121所示。

    (18)拆卸凸轮轴。按如图1-122所示顺序号，分步骤、均匀地松开并拆下8个轴承盖螺栓，然后拆下2号凸轮轴轴承盖和凸轮轴。

    (19)拆卸凸轮轴正时齿轮总成。
    (20)拆卸汽缸盖。
    (21)拆卸汽缸盖垫片。
    (22)拆卸机油滤清器。
    (23)拆卸机油滤清器接头。
   (24)拆卸发动机后油封件。
    (25)拆卸2号油底壳。
    (26)拆卸滤油网。
    (27)拆卸油壳。
   (28)拆卸双头螺栓。
