(1)安装双头螺栓。
    (2)安装油底壳。
    (3)安装滤油网。
    (4)安装2号油底壳。
    (5)安装机油滤清器。
    (6)安装汽缸盖垫片。
    (7)安装汽缸盖。
    (8)安装发动机后油封件。
    (9)安装凸轮轴正时齿轮总成。
    ①通过对齐直销和凹槽，将凸轮轴正时齿轮总成和凸轮轴安放在一起。

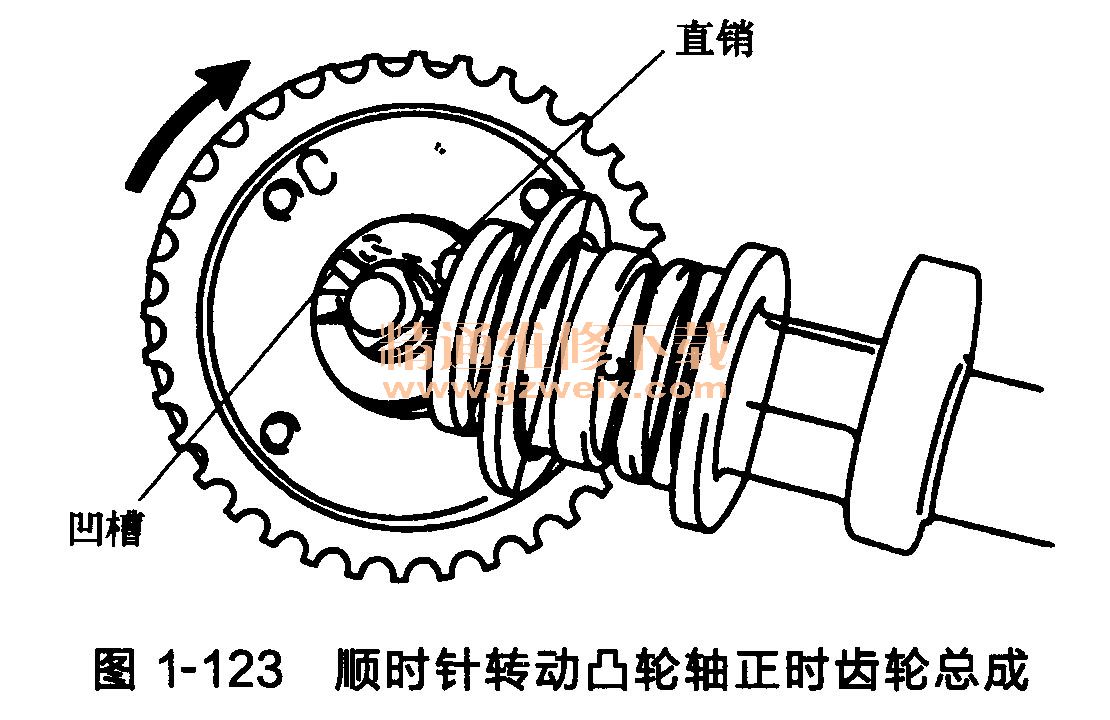

    ②顺时针转动凸轮轴正时齿轮总成，如图1-123所示。同时轻轻将其压向凸轮轴，当直销与凹槽对准后，推按直销使其与凹槽更好装配。

    ③检查并确认齿轮和凸轮轴之间无间隙。
    ④在凸轮轴正时齿轮被固定的状态下，拧紧凸缘螺栓。
    ⑤检查并确认凸轮轴正时齿轮总成可被移动到延迟方向（向右），且能被锁止在最大延迟位置。
    (10)安装凸轮轴。
    ①在凸轮轴轴颈部分涂抹一薄层发动机机油。
    ②将凸轮轴安装在汽缸盖上，凸轮轴正时齿轮的正时标记朝上。

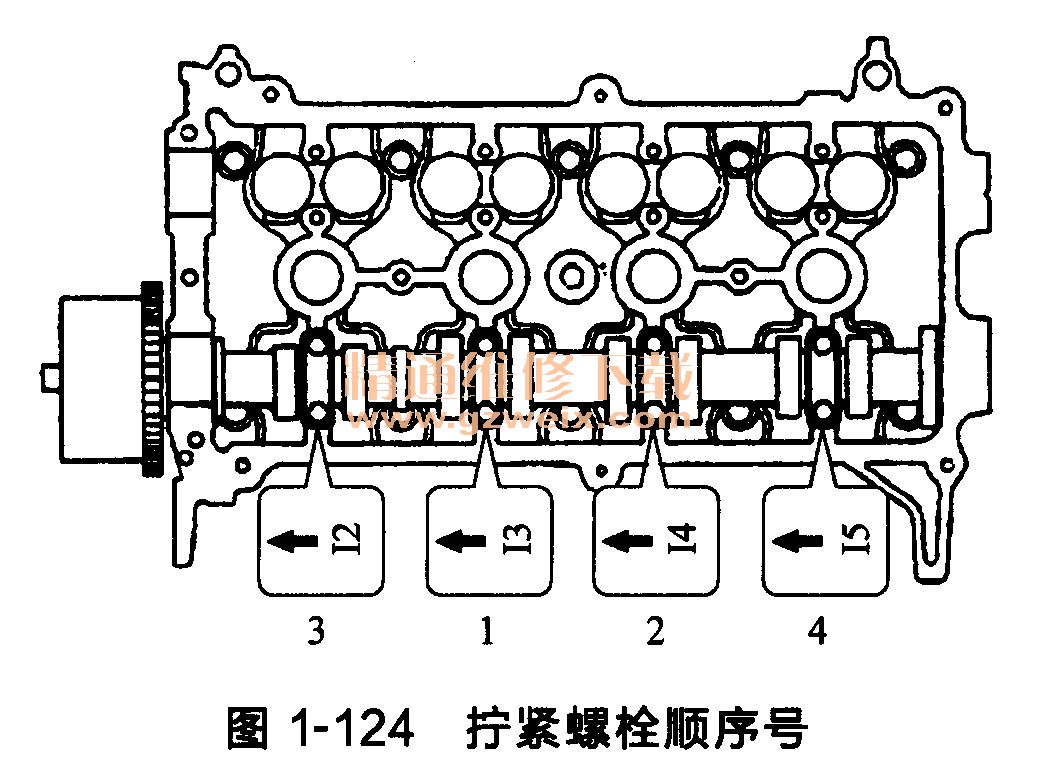

    ③检查朝前标记和号码，并按照如图1-124所示顺序号拧紧螺栓。

    (11)安装凸轮轴正时链轮。
    ①用台钳夹住凸轮轴。
    ②将凸轮轴正时链轮上的定位销孔与凸轮轴定位销对准，如图1-125所示。并用凸缘螺栓安装凸轮轴正时链轮。

    (12)安装2号凸轮轴。
    ①在凸轮轴轴颈部分涂抹一薄层发动机机油。
    ②将凸轮轴安装在汽缸盖上，凸轮轴正时凸轮的正时标记朝上。
    ③检查1号和2号凸轮轴轴承盖上的朝前标记及号码，检查并确认顺序，如图1-126所示。然后分步骤均匀拧紧螺栓。

    (13)安装凸轮轴位置传感器。
    (14)安装链条。

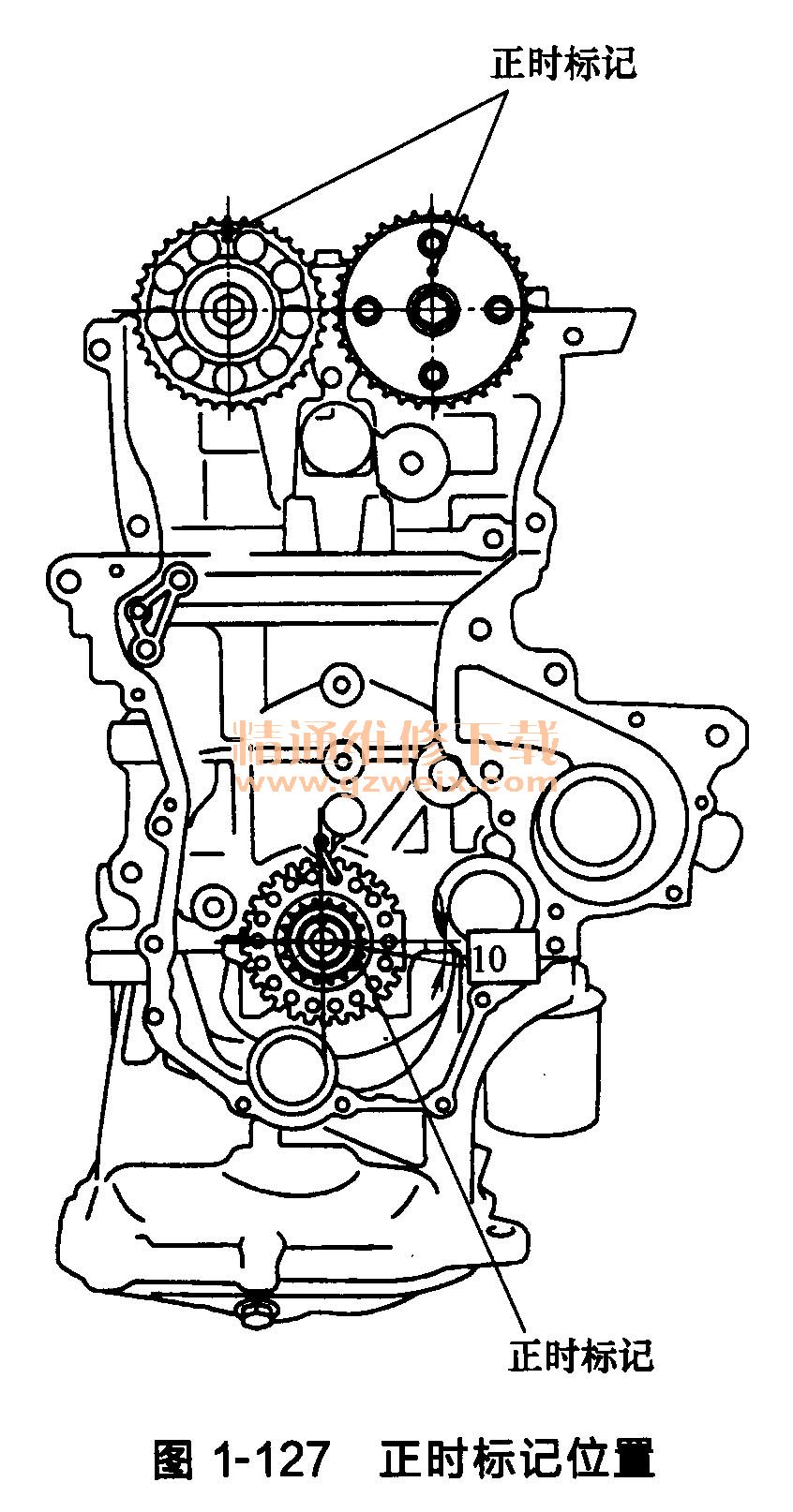

    ①确保所有正时标记位于如图1-127所示的上止点位置。

    注意：在气门弹簧的作用下，正时标记可能会与预定的位里不同。

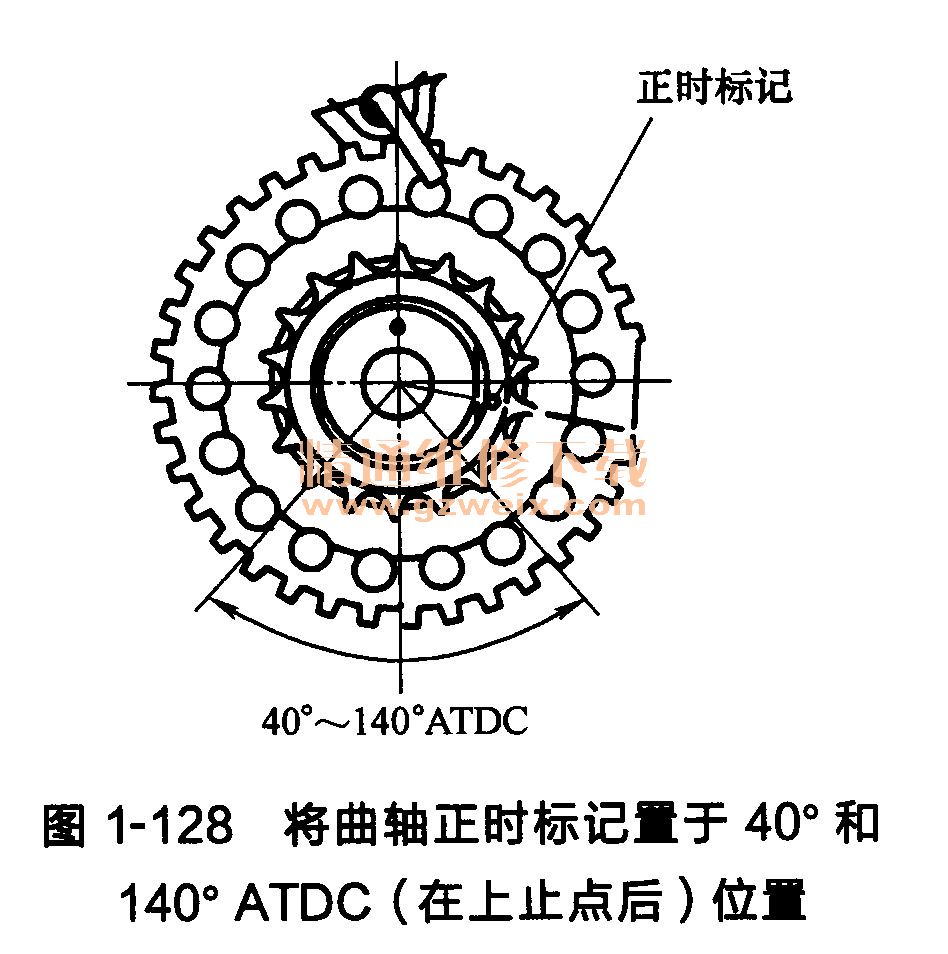

    ②如图1-128所示，将曲轴的正时标记置于40°和140°ATDC（在上止点后）位置。

    ③将凸轮轴正时齿轮和凸轮轴正时链条置于如图1-127所示的位置（20°，在上止点后）。

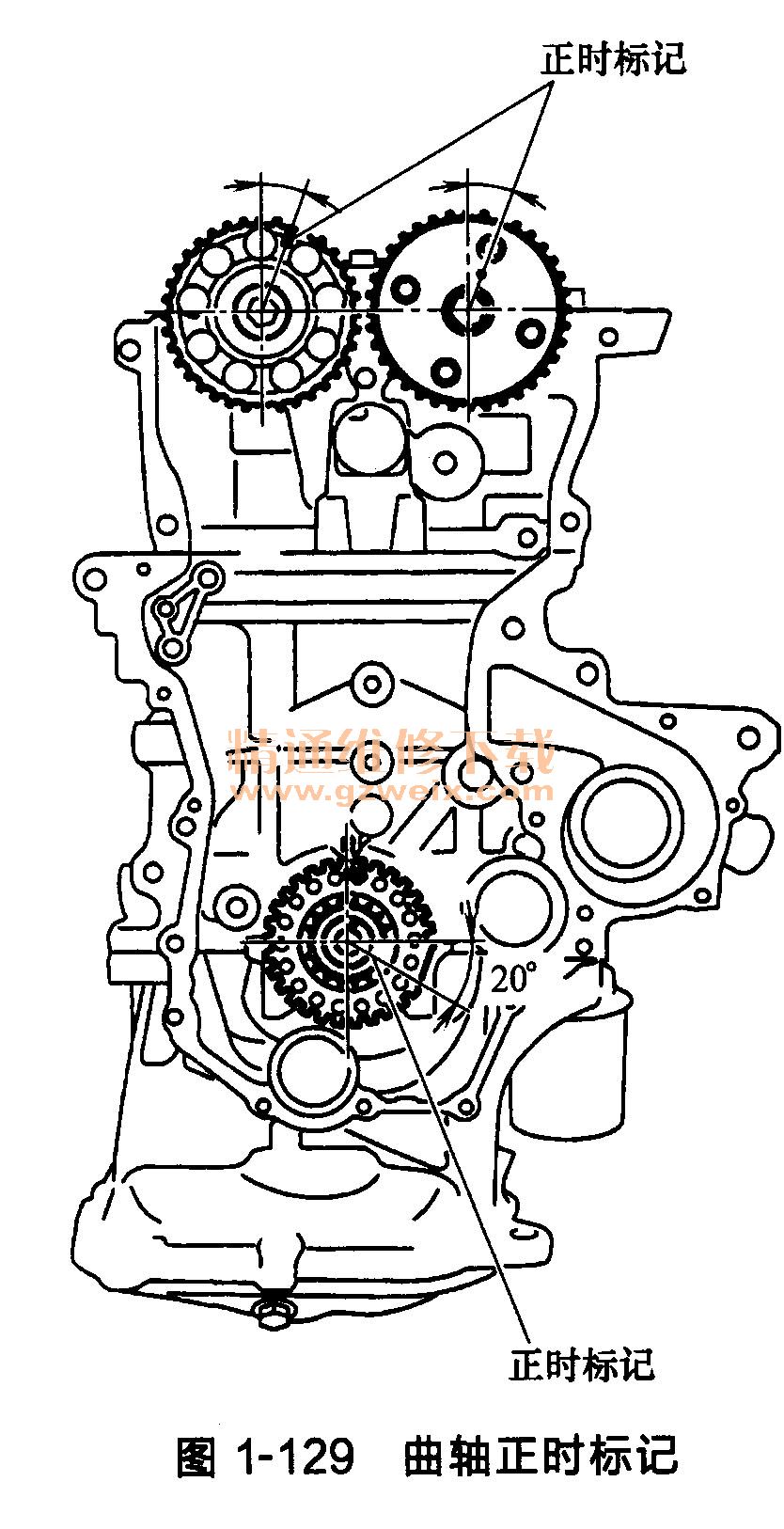

    ④将曲轴置于如图1-129所示的位置（20°，在上止点后）。
