丰田雅力士ABS灯亮检修
来源:本站整理  作者:佚名  2019-08-11 10:35:43

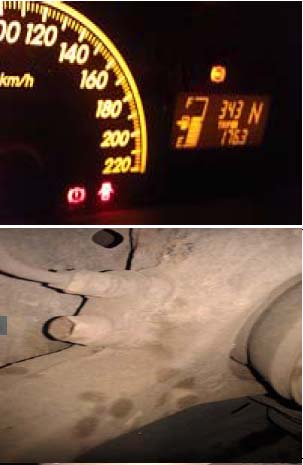

 客户反映:该车在一次小的碰撞修复后,仪表盘上的ABS故障指示灯点亮,之后在多家修理厂维修,并更换过ABS控制单元及车速传感器,但故障未解决。


进厂检查发现该车在外做过小事故维修,但事故未涉及到ABS系统。
考虑到该车在外有维修的履历,因此故障可能部位:1、ABS转速传感器;2、ABS转速传感器线路;3、制动执行器总成;4、人为故障。

故障检修:
1、电脑检测故障代码为C1406(前转速传感器LH电路开路或短路)。进一步读取数据流发现,当车辆行走时,左前ABS轮速传感器没有信号输出。
2、首先检查左前轮车速传感器电阻,(FR+)-车身接地:10K欧姆;(FR-)-车身接地:10K欧姆,在正常范围内。
3、接通点火开关,测量从制动执行器(ABS控制单元)供给轮速传感器的电压,正常为蓄电池电压,经检测,其中白色线(FR+)有12.7v电压,正常;黑色线(FR-)没有断路和短路。表明从制动执行器到轮速传感器之间的线路正常。接下来将左前轮速传感器的信号线与传感器断开,通过延长线与右前轮速传感器相连,驱动车轮读取数据流,结果显示左前轮速传感器有转速信号,由此也表明,制动执行器控制单元没有异常。

4、由于公司没有示波器检测设备,将左前传感器拆下,装在右前ABS轮速传感器的位置试车,结果数据流显示右前轮有车速信号,表明该传感器是好的。
5、根据以上检查结果分析,可能是传感器转子有问题。该车轮传感器转子包含呈圆形排列的48组N极和S极,与轮毂轴承内座圈安装在一起,而且与轮速传感器的间隙是一定的,不可调整。于是决定更换传感器转子,试车,左前ABS轮速传感器依然没有信号,故障灯依旧点亮
6、重新分析,考虑到客户之前换过传感器,于是再次拆下左、右前传感器进行比较和检查,这时发现左前传感器虽然是新的,但是和右前传感器是一样的,也就说左前使用了右前的传感器,只是把固定的支架进行了调整。由于该车车轮传感器使用的是霍尔效应型的传感器,是分左右安装的,虽然能左右互调位置,但出来的信号却是有很大区别的。
7、更换新的左前车速传感器后试车,故障排除。
