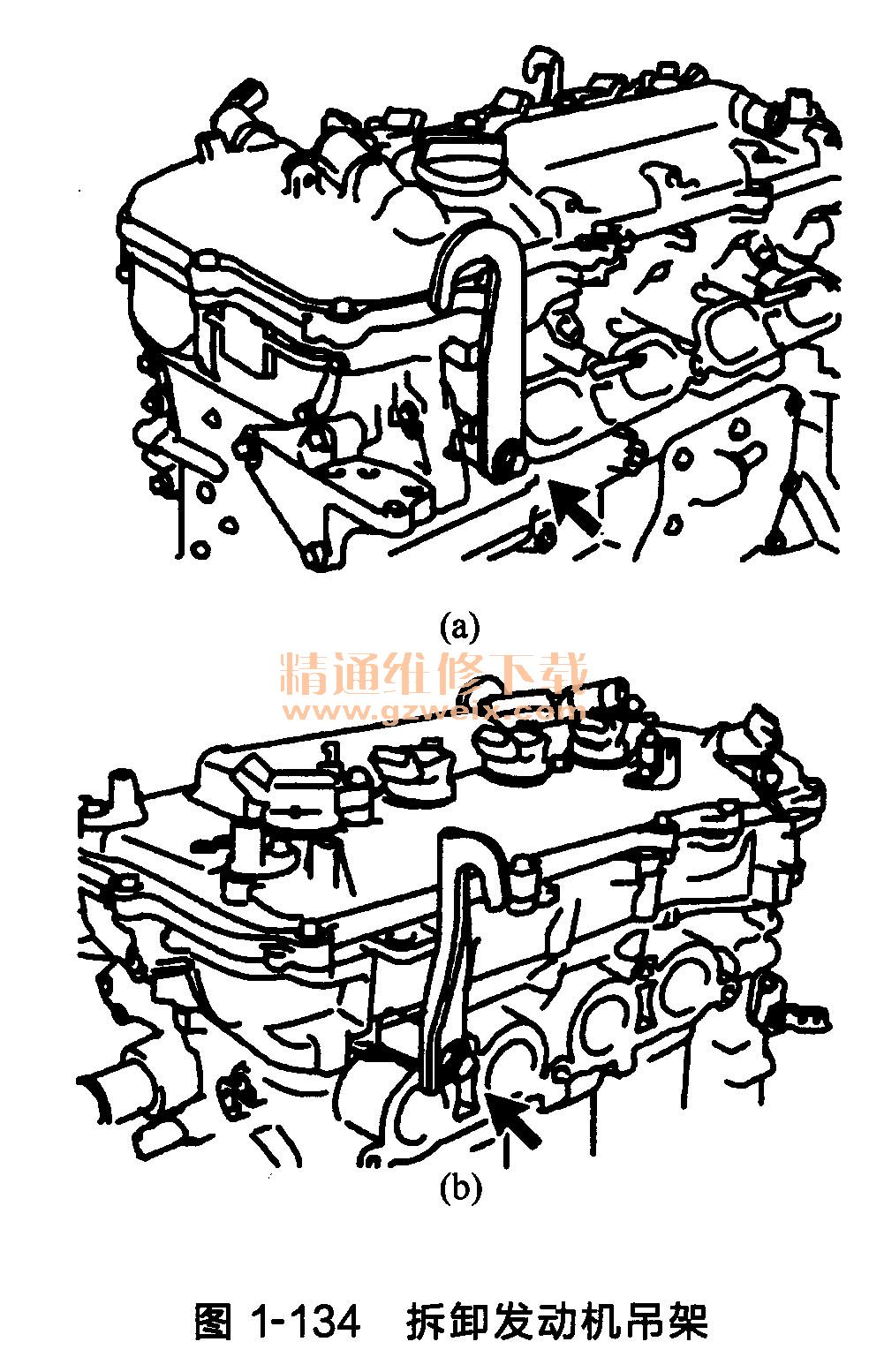

(1)拆下发动机吊架，如图1-134所示。

(2)拆下与正时无关的部件。
    (3)将全号汽缸设置在上止点位置上。
    ①转动曲轴传动带轮，将传动带轮上的正时缺口对准正时链盖上的正时标记“O”。

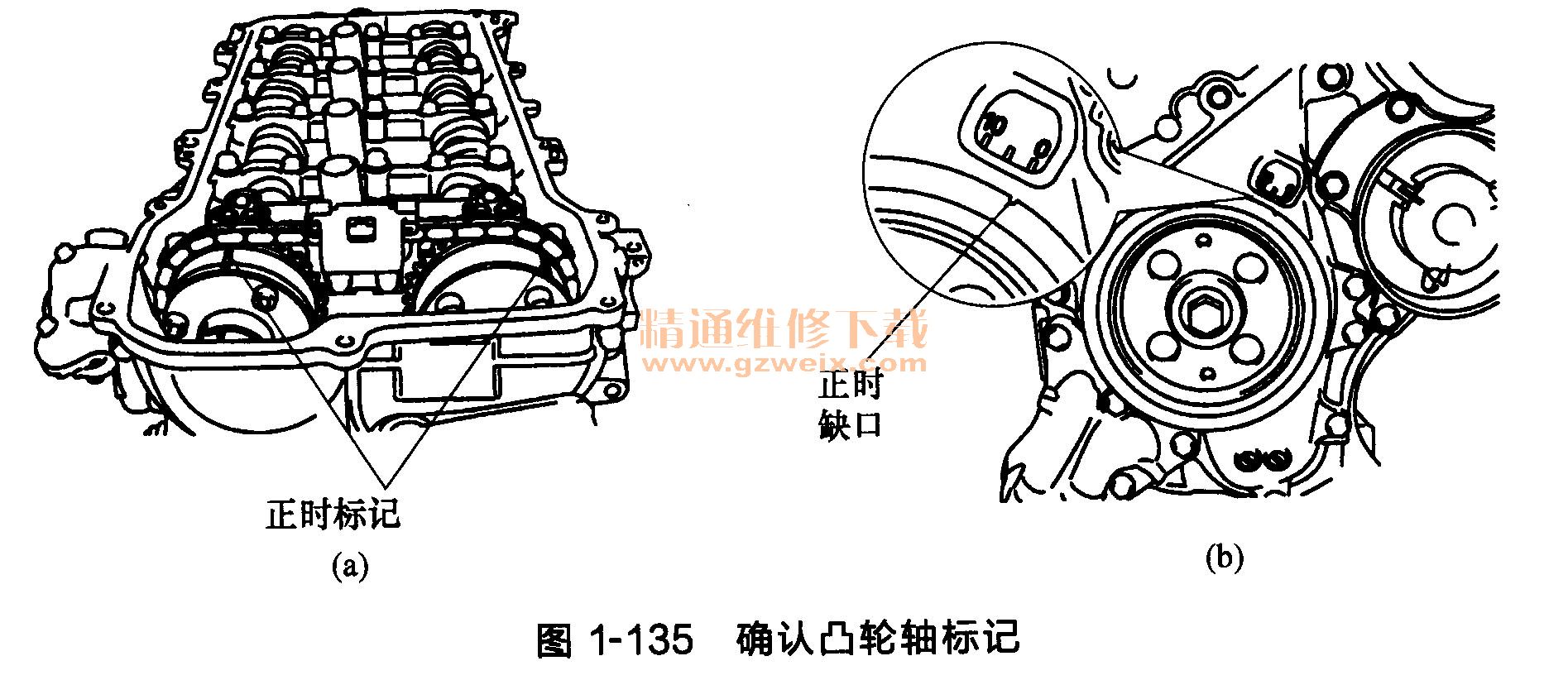

    ②检查并确认排气凸轮轴正时齿轮和凸轮轴正时齿轮上的两个正时标记均朝上，如图1-135所示。

    注意：如果未朝上，则转动曲轴1周（360°）对准上述标记。

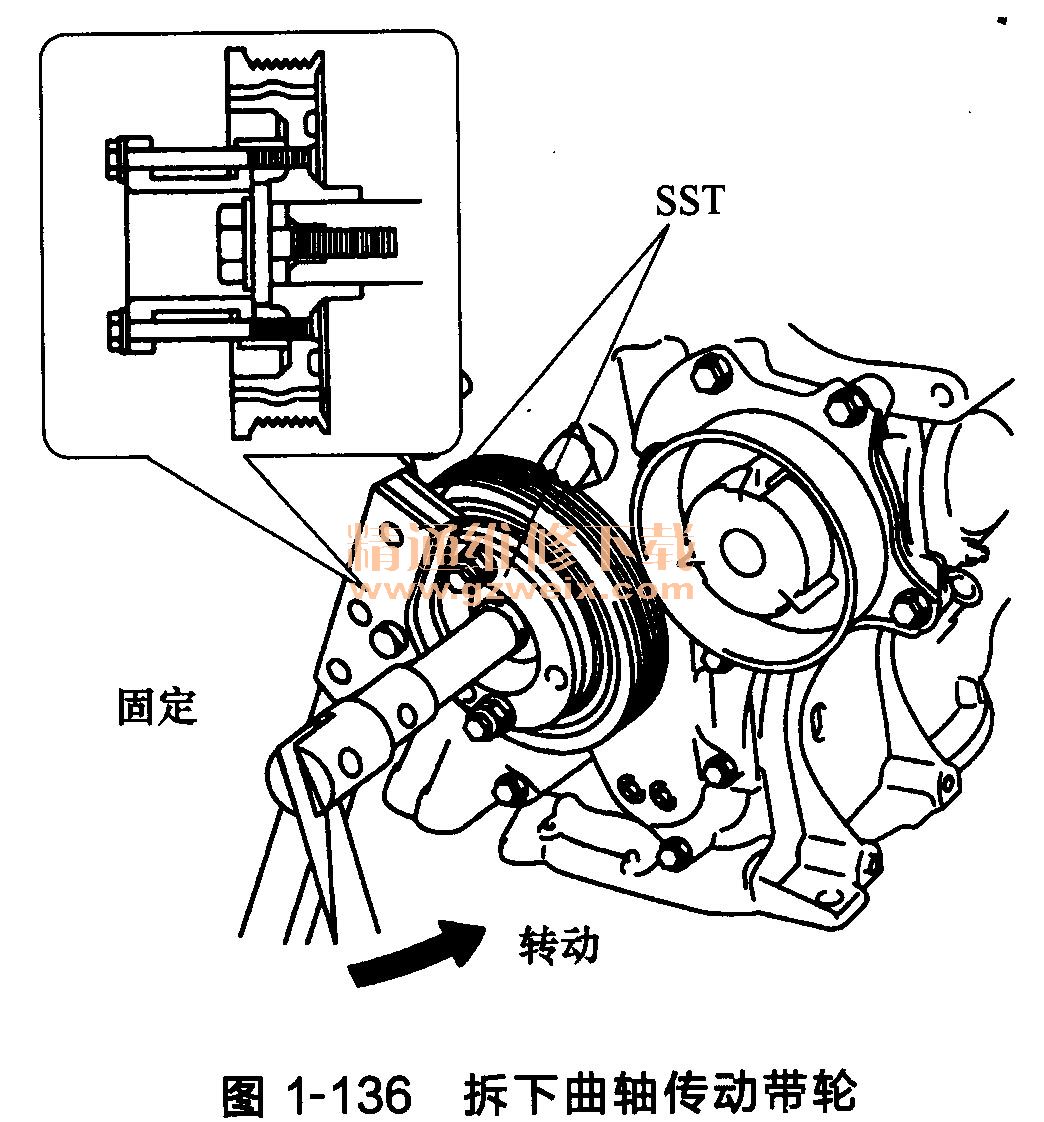

    (4)拆卸曲轴传动带轮，如图1-136所示。

(5)拆卸1号链条张紧器总成。
 (6)拆卸曲轴位置传感器。
(7)拆卸发动机油压开关总成。

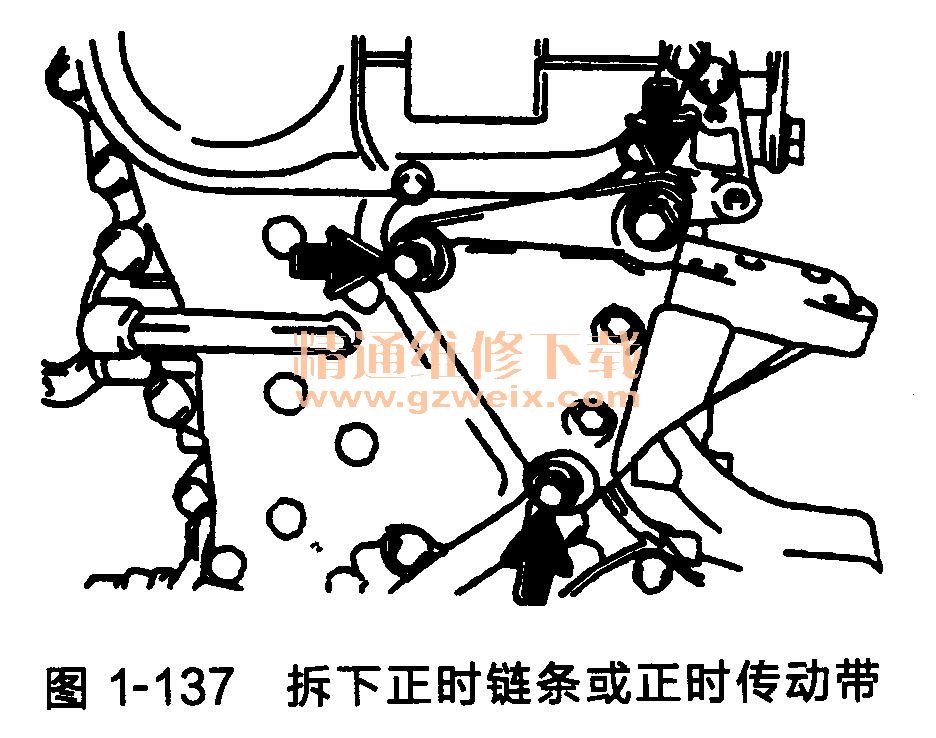

(8)拆卸正时链条或正时传动带，如图1-137所示。

①拆下3个螺栓，拆下发动机安装支架RH。

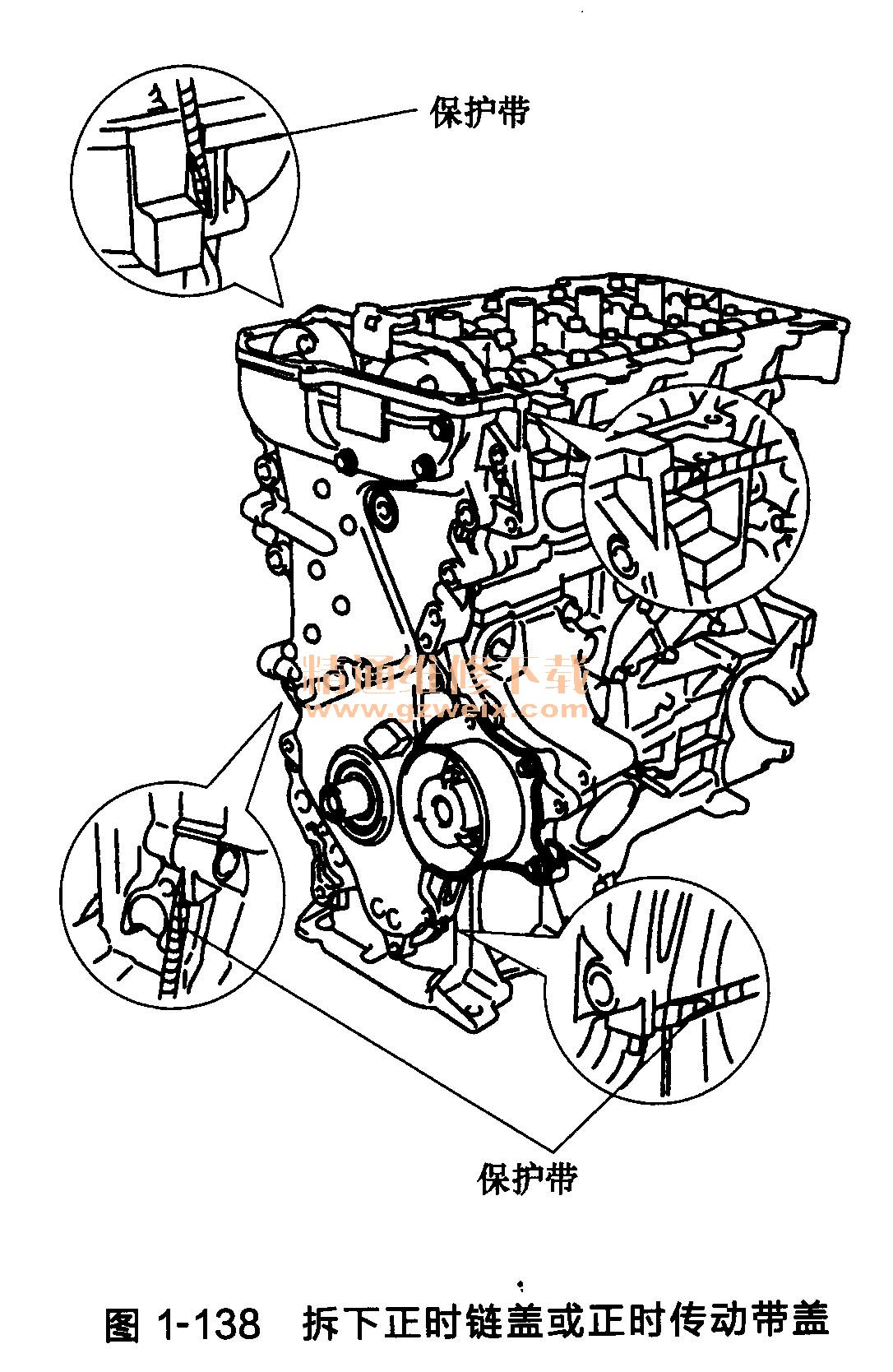

②用缠绕保护带的螺丝刀，在正时链条或正时传动带盖以及汽缸盖或汽缸体之间撬动，以拆下正时链盖或正时传动带盖，如图1-138所示。

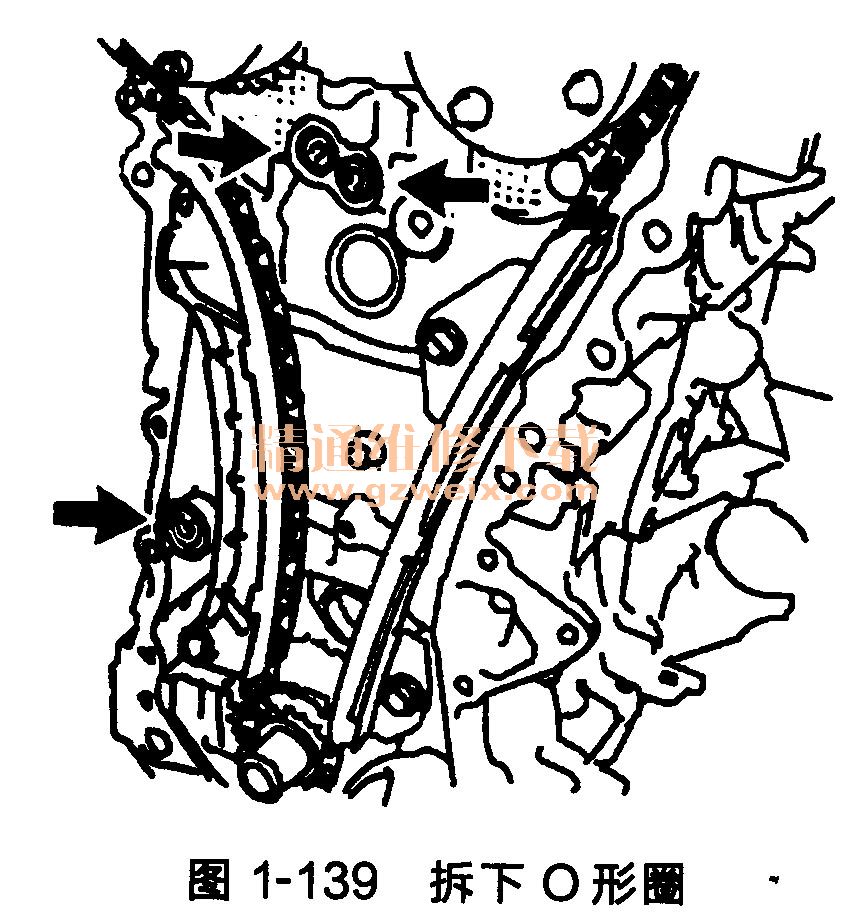

③从汽缸盖和汽缸体上拆下3个O形圈，如图1-139所示。

    (9)拆卸进水口外壳。
    (10)拆卸1号发电机支架。

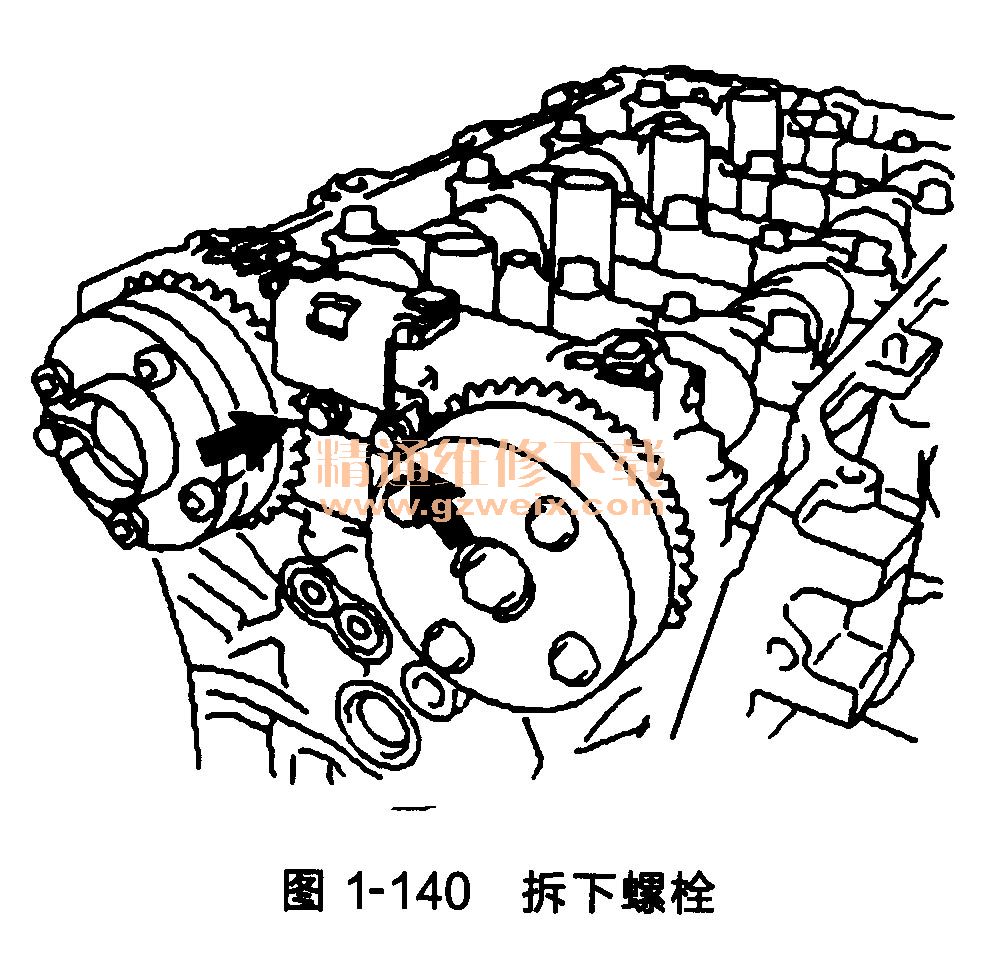

    (11)拆卸2号链条减振器。先拆下2个螺栓，如图1-140所示。然后拆下2号链条减振器。

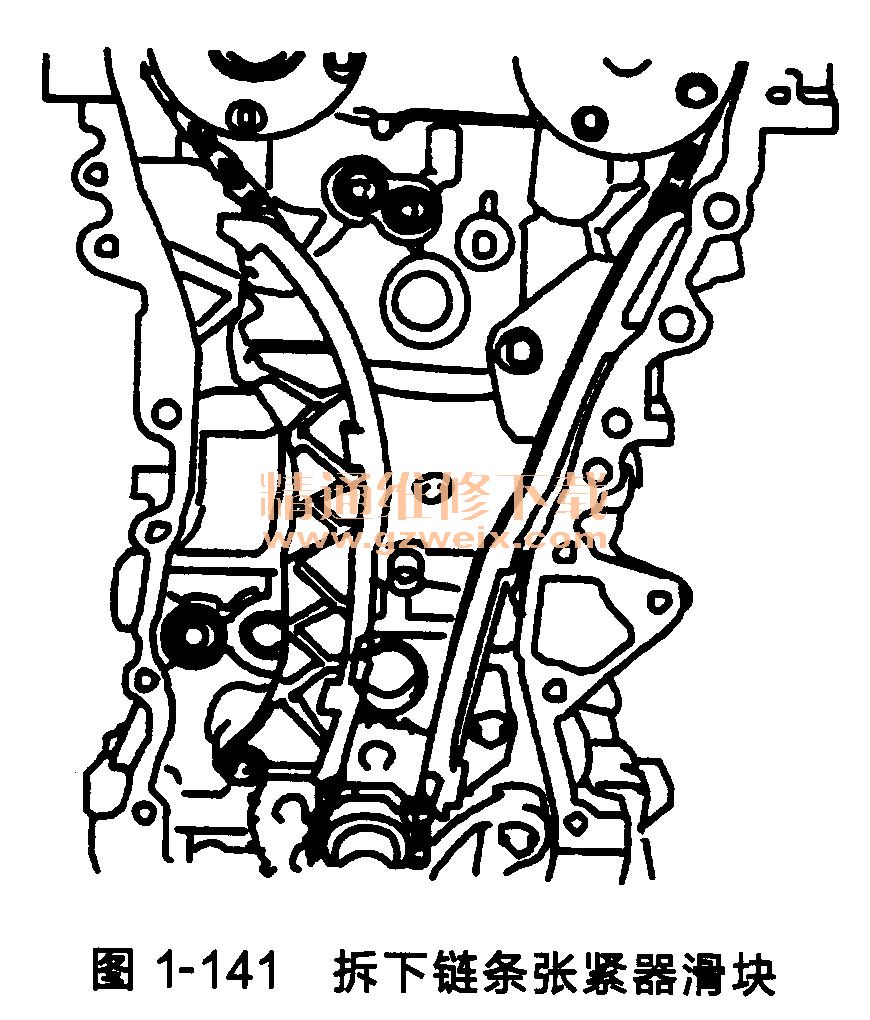

(12)拆卸链条张紧器滑块，如图1-141所示。

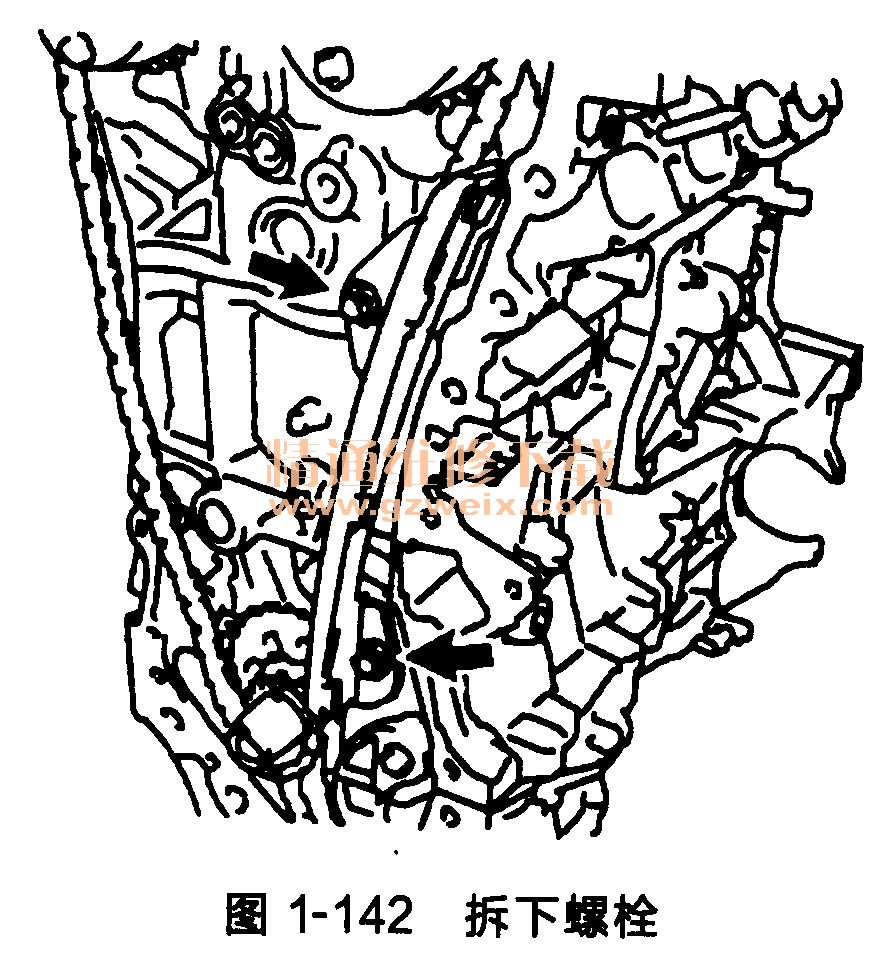

(13)拆卸2个螺栓，如图1-142所示，拆下链条减振器。
