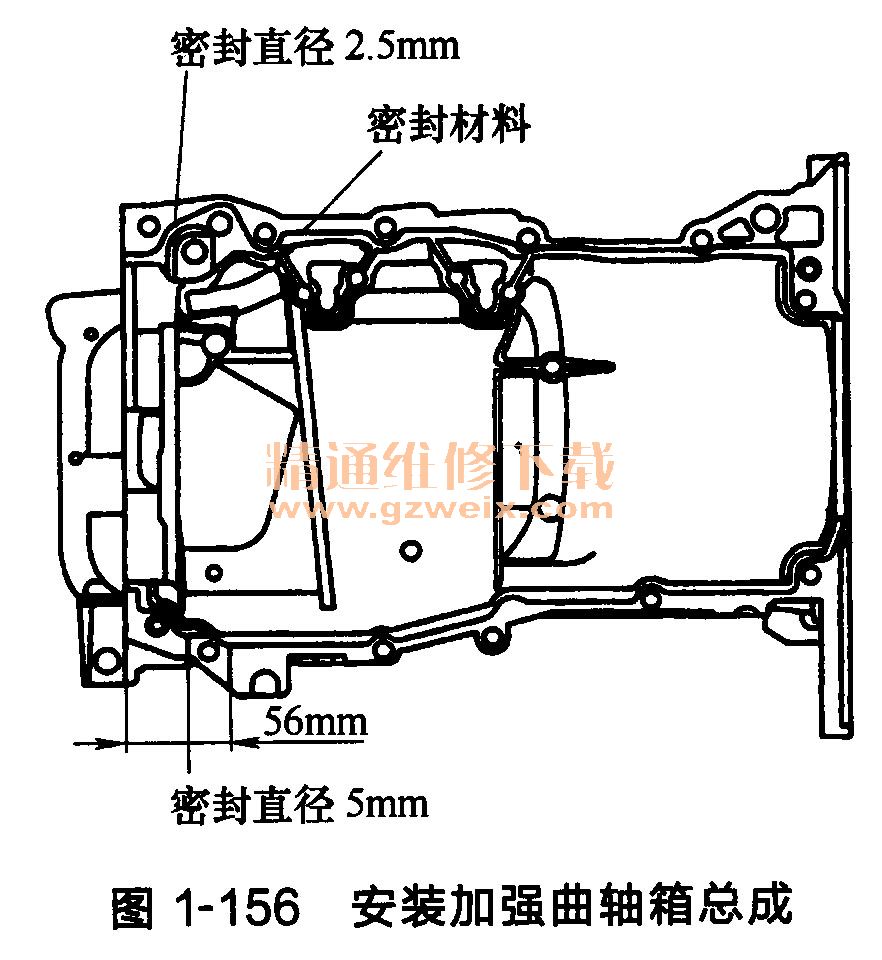

(1)安装加强曲轴箱总成，如图1-156所示。

    (2)安装发动机后油封件。

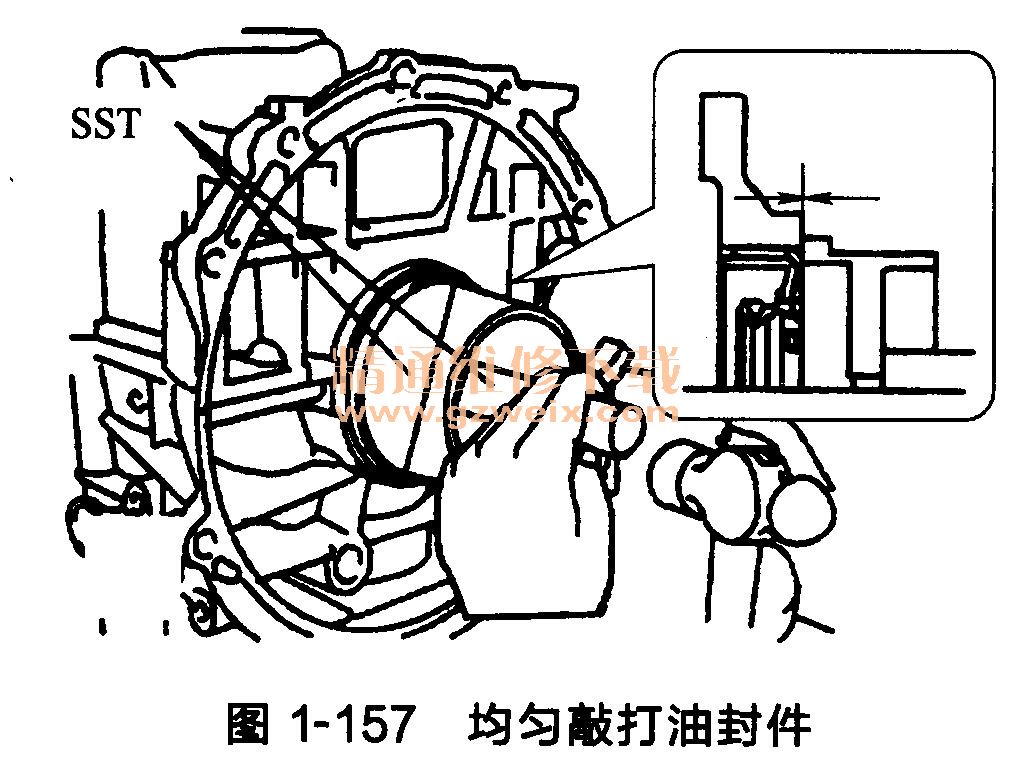

    ①用SST和锤子均匀敲打油封件，如图1-157所示，直至其表面与后油封挡圈边缘齐平。

    ②在新油封唇部涂抹MP润滑脂。
    (3)安装机油泵总成。
    (4)安装2号油底壳。
    (5)安装油底壳放油螺塞。．
    (6)安装汽缸放水龙头总成。
    (7)安装通风阀。
    (8)安装汽缸盖垫片。
    (9)安装汽缸盖。
    (10)安装气门间隙调节器总成。
    (11)安装1号气门摇臂。
    (12)安装1号凸轮轴轴承。
    (13)安装机油控制阀滤清器。
    (14)安装2号凸轮轴轴承。
    (15)安装2号凸轮轴。
    (16)安装凸轮轴。
    (17)安装凸轮轴轴承盖。

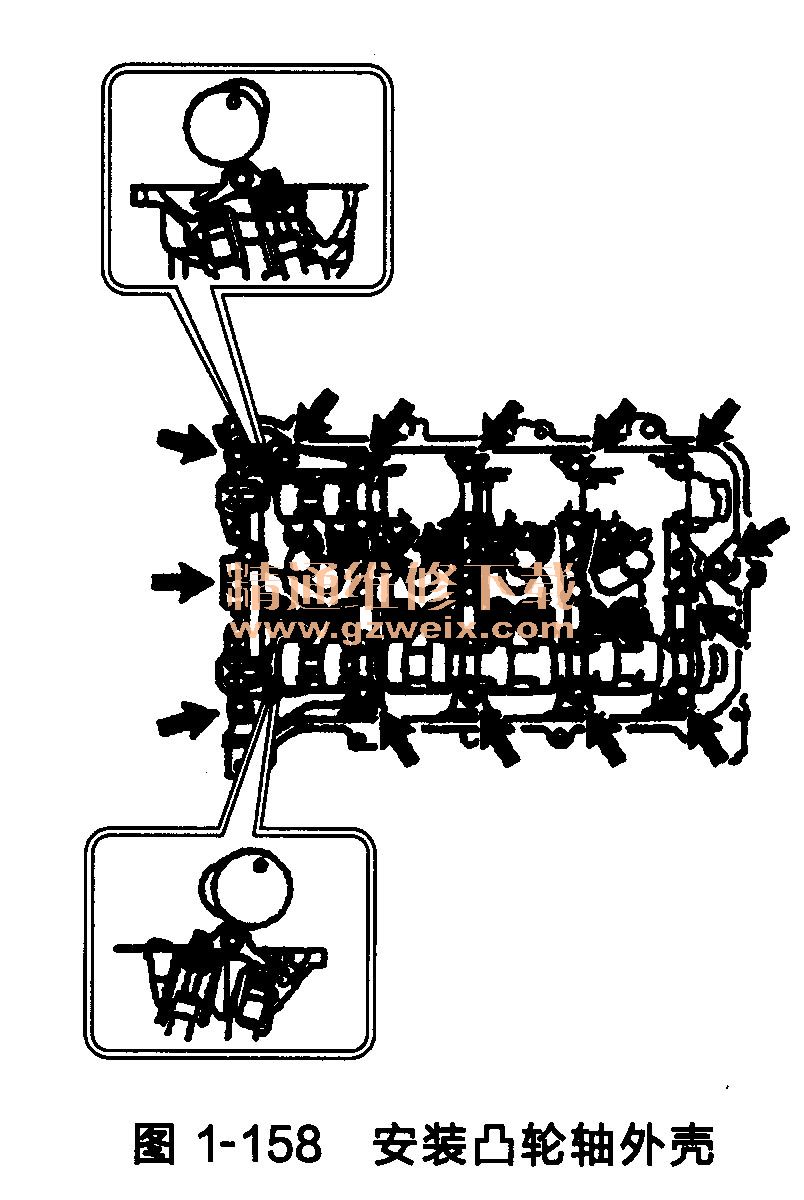

(18)安装凸轮轴外壳，如图1-158所示。

    (19)安装凸轮轴正时齿轮总成。
    ①检查并确认定位销安装在凸轮轴上。

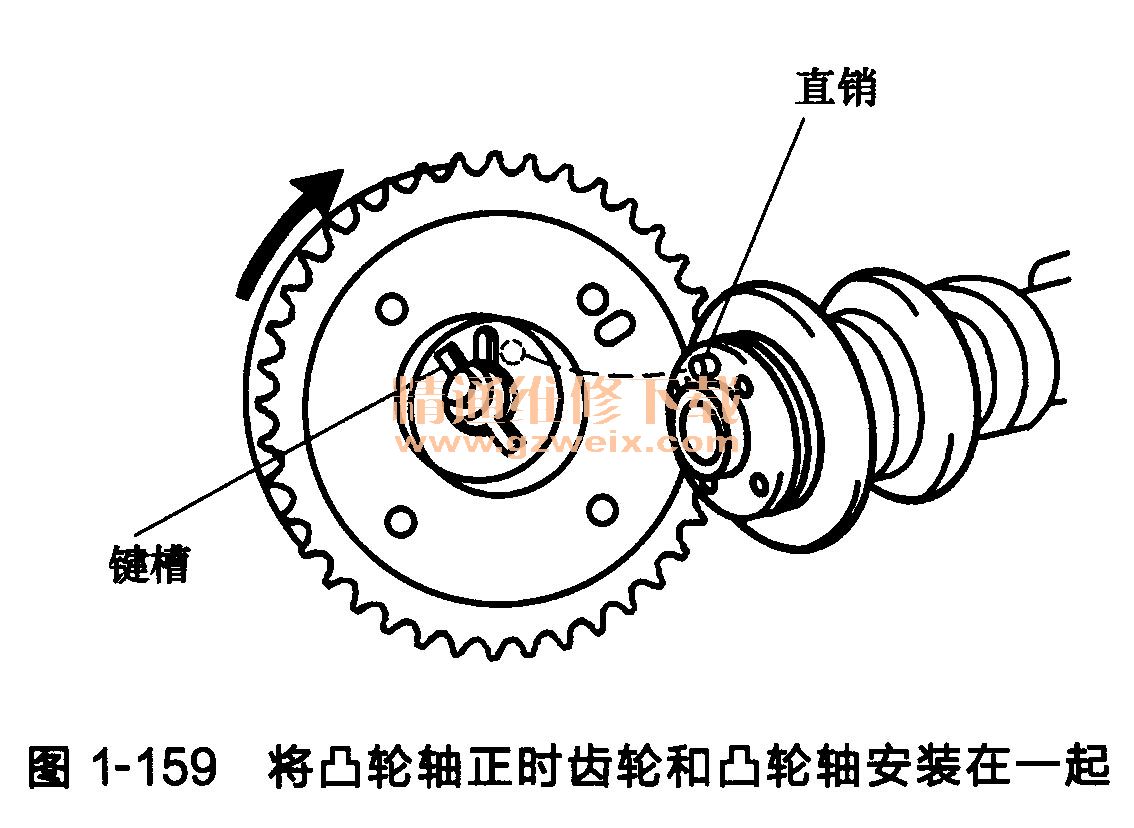

    ②如图1-159所示，将凸轮轴正时齿轮和凸轮轴安装在一起，直销和键槽要对准。

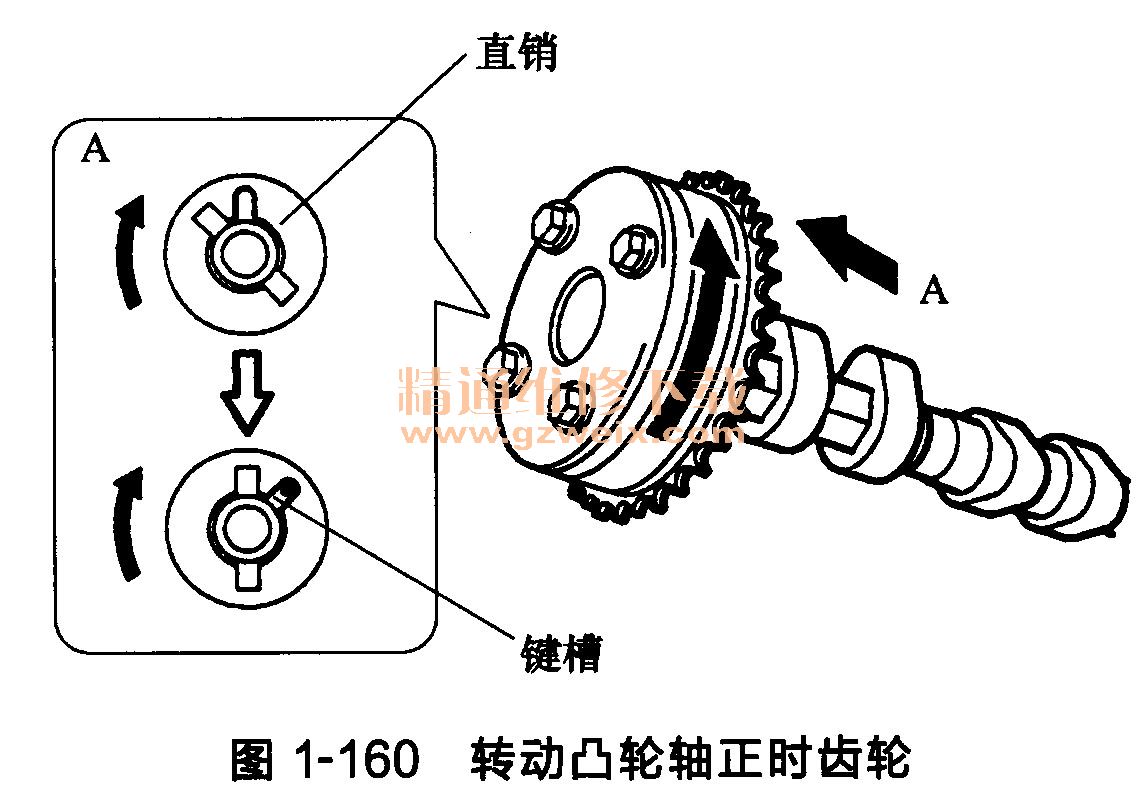

    ③如图1-160所示，转动凸轮轴正时齿轮，同时将其轻轻压向凸轮轴。将直销进一步推入键槽中。

④测量齿轮和凸轮轴之间的间隙。

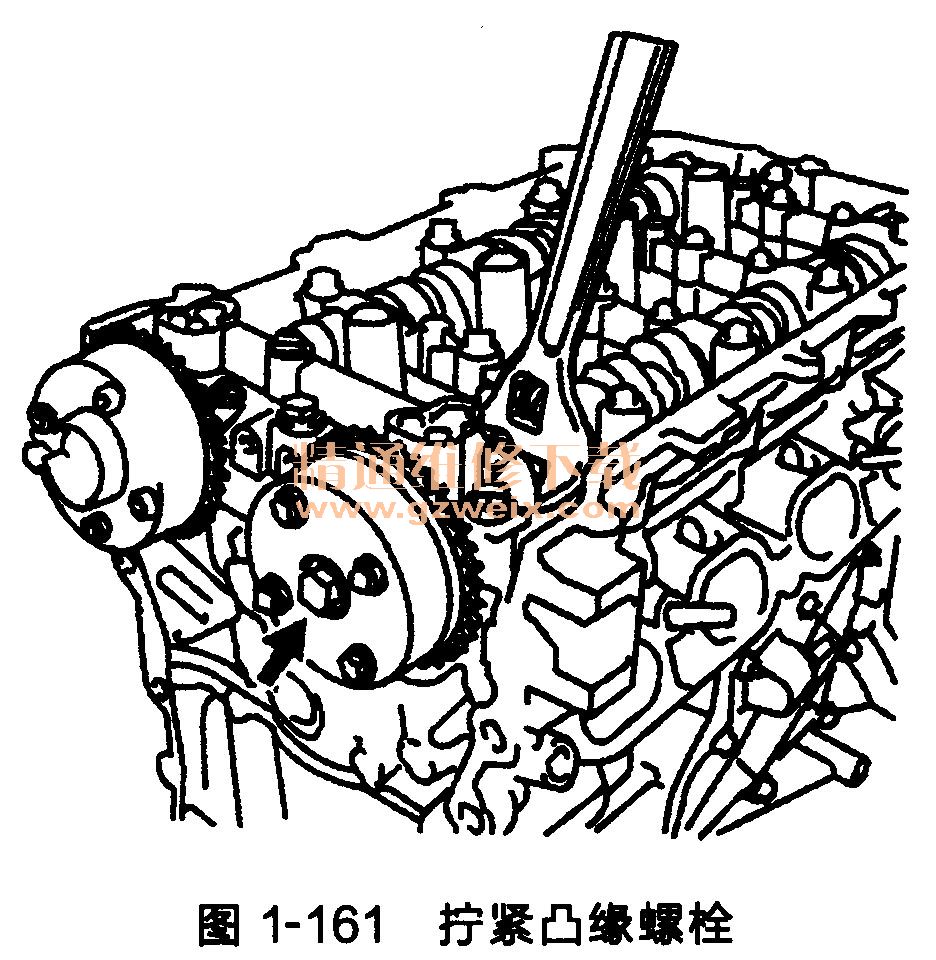

    ⑤凸轮轴正时齿轮固定就位时，拧紧凸缘螺栓，如图1-161所示。

    ⑥检查并确认凸轮轴正时齿轮可移动到延迟角侧（朝右方向），且锁止到最大延迟位置。
    (20）安装排气凸轮轴正时齿轮总成。
①检查并确认定位销安装在凸轮轴上，如图1-162所示。

    ②通过对准键槽和直销将排气凸轮轴正时齿轮和凸轮轴安装在一起。
    ③将齿轮轻轻压向凸轮轴，如图1-163所示，并转动凸轮。进一步按压使直销进入键槽。

    ④检查并确保齿轮凸缘和凸轮轴之间没有间隙。

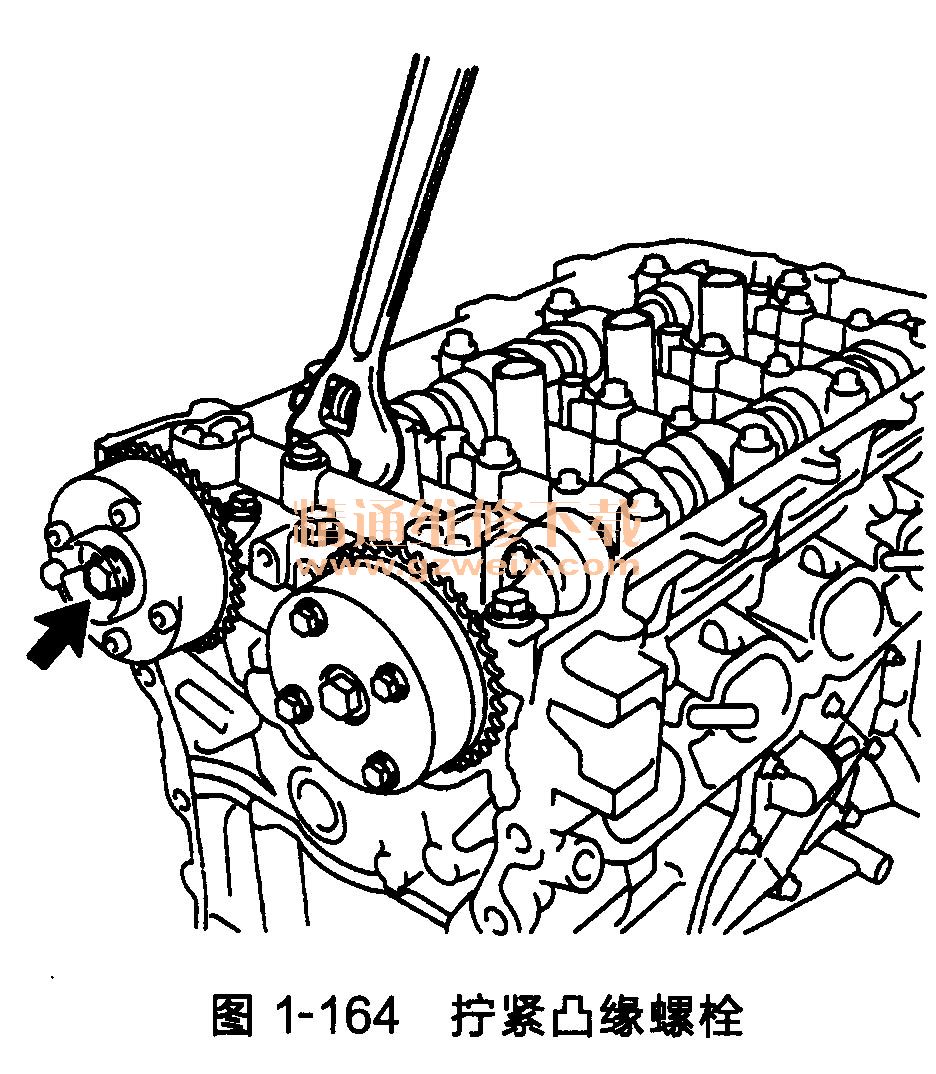

    ⑤在排气凸轮轴正时齿轮固定的状态下拧紧凸缘螺栓，如图1-164所示。

    ⑥检查并确保排气凸轮轴正时齿轮已锁止。
    (21)安装曲轴正时齿轮键。
