上汽荣威750(2.5L 25K4F)发动机正时传动带拆卸方法
来源:本站整理  作者:佚名  2013-04-29 16:27:05

    (1)断开蓄电池的接地端。
    (2)拆下发动机机油冷卸器。
    (3)拆下辅助传动带。
    (4)拆下右前部的车轮。
    (5)拆下左后凸轮轴正时带盖。
    (6)给发动机放机油。
    (7)顺时针转动曲轴,对准上面的“SAFE”位置,直到曲轴带轮上的凹槽和前安装板上的箭头标记对准,同时如图27所示,后凸轮轴齿轮上正时标记也要对准。

    (8)如果是自动变速器,穿过下曲轴箱的内孔插入正时销T10009,如果是手动变速器,则要穿过外孔插入正时销T10009,把销一直放到驱动盘/飞轮内,以锁止曲轴,如图28所示。

(9)取下3个固定动力转向泵带轮的内六角螺钉,拿开带轮。

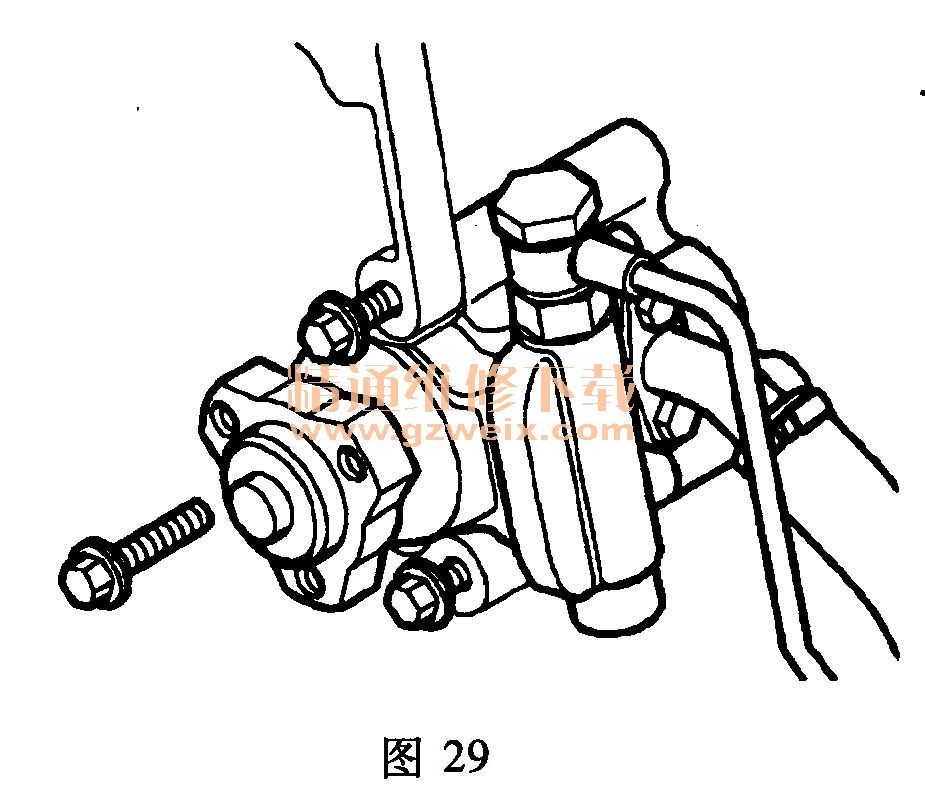

   (10)拧开3个固定动力转向泵的螺栓并把泵移到旁边,如图29所示。

   (11)松开连接发电机和蓄电池的导线接线端的软盖。
    (12)松开发电机输出接线端的螺母1,从接线端上断开导线,如图30所示。

    (13)从发电机上断开连接器2的连接。
    (14)拧下2个固定发电机的螺栓3。
    (15)松开并取下发电机。
    (16)拆下惰轮的内六角螺栓并拿开惰轮,如图31所示。

    (17)拧开3个固定驱动带右前盖的螺栓,如图32所示。

    (18)拧开3个固定驱动带左前盖的螺栓,如图33所示。

    (19)拿开两个前盖。
    (20)拆下曲轴带轮。
    (21)拧开固定凸轮轴驱动带下罩盖的3个螺栓并拿开盖子,如图34所示。

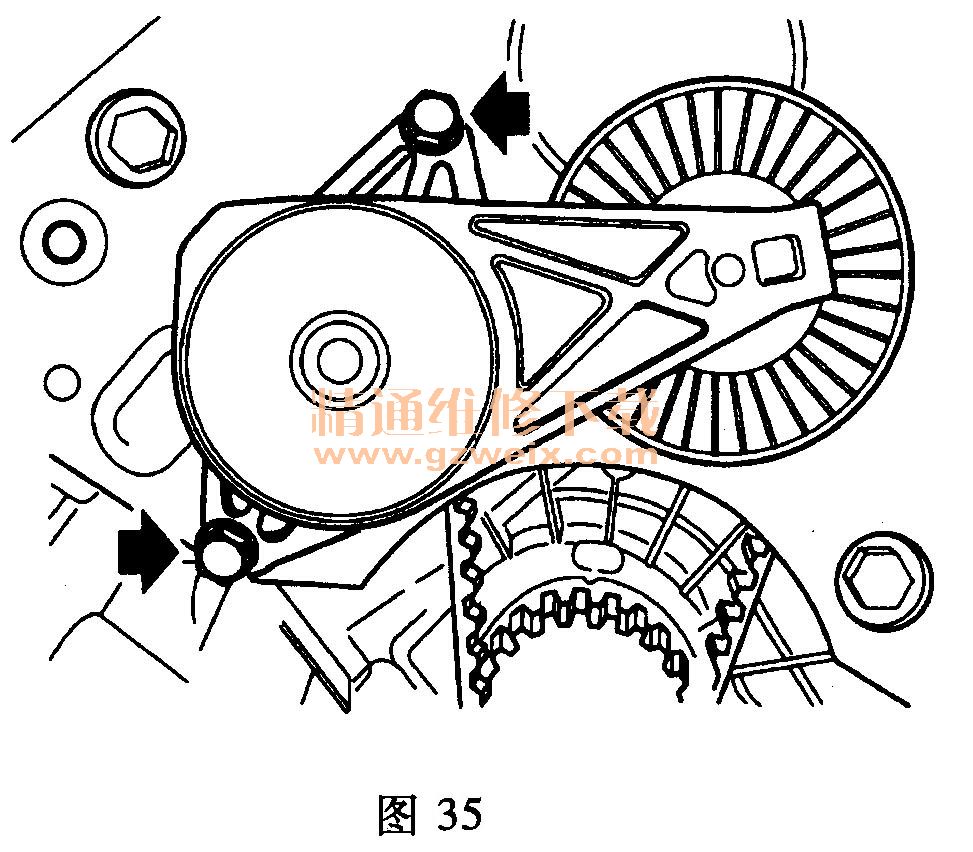

    (22)拧下固定自动张紧轮的2个螺栓并拿开张紧轮,如图35所示。

    (23)拧下将机油尺管固定到缸盖上的螺栓,从发动机油底壳拔出机油尺管,如图36所示。
