长安铃木奥拓(1. 0L K10B)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-07 13:59:47



    (6)将链条张紧器安装到气缸体上,拧紧2个螺栓后,取出回形针,如图55所示。

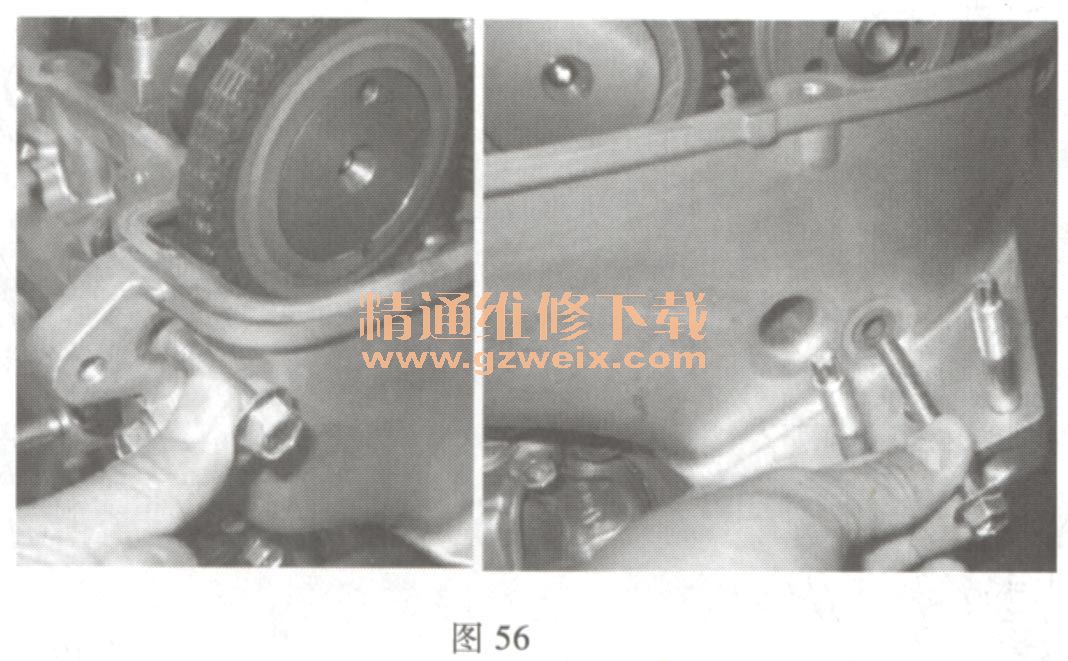

(7)用13个短螺栓和1个长螺栓将正时链条盖固定到气缸盖和气缸体上,如图56所示。

正时链条拆除后的注意事项:
    1)正时链条拆除后,不要单独转动曲轴和凸轮轴超过图57中所示的范围(a, b)。否则,可能引起活塞和气门以及气门之间的干涉,与活塞相关联的零件和气门可能损坏。

    2)链条拆卸后,如需转动凸轮轴,应按图58所示先转动曲轴30°~90°后再转动凸轮轴。

上一页  [1] [2]
