长安铃木奥拓左转向灯常亮
来源:汽车维修与保养  作者:佚名  2019-08-07 10:29:25

       一辆行驶里程约10万km的2010年长安铃木奥拓。该车左侧转向灯常亮,右侧转向灯闪烁正常。

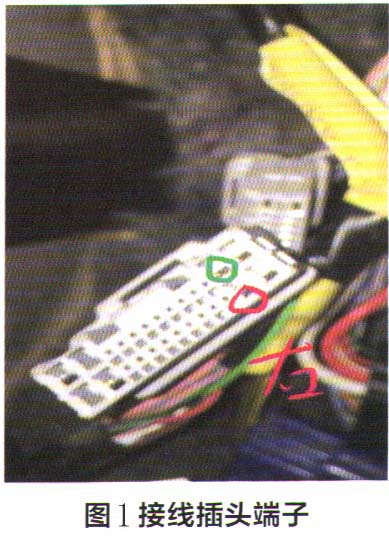

    故障诊断:接车后检查线路,转向灯是由车身电脑控制的。拔掉车身电脑插头,测量线路正常,找到接线插头的端子如图1所示。

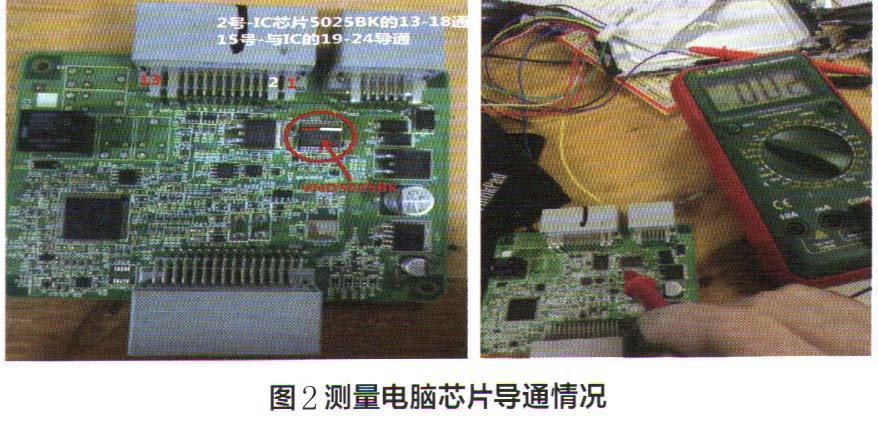

    拆掉车身电脑,测量电脑芯片导通情况,进入一个IC:5025BK、15号脚与C 19-24号脚连接。测量发现,IC:5025BK,19-24与1号和12号脚导通(图2)。

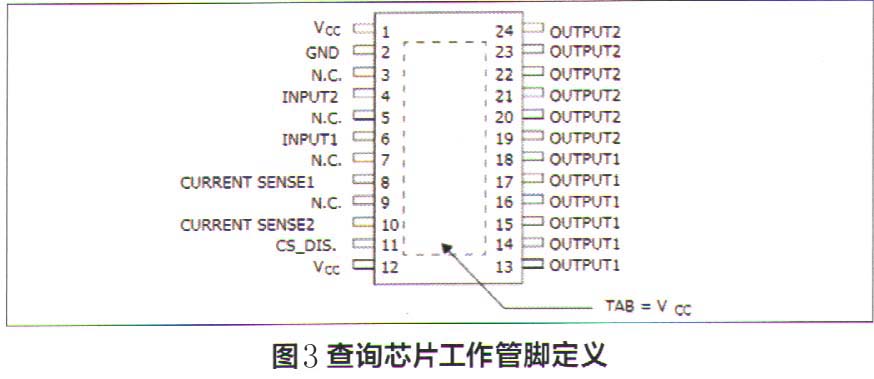

    查询芯片工作管脚定义如图3所示,得知1号脚和12号脚为电源。19-24与电源VCC常通,所以左转向灯常亮。

    更换IC:5025BK后测量正常,装车测试故障解决。

    维修小结:该车为左转向灯常亮,是车身电脑故障,如果右侧转向灯不亮或常亮也可能是车身电脑故障。上边更换的芯片是控制左侧和右侧转向灯的芯片。现在很多车型也经常出现类似故障,如有遇到请检修或者更换车身电脑。
