(三)安装方法
(1)确认定位销孔、定位销和曲轴键已按如图24所示定位(1号缸的压缩TDC位置)。
1)凸轮轴定位销孔(进气侧)在每个气缸体的缸盖面朝上侧。
2)凸轮轴定位销(排气侧)在每个气缸体的缸盖面朝上侧。
3)曲轴键在右气缸体的缸盖侧。
(2)按下列步骤安装正时链条(副)和凸轮轴链轮(进气和排气):

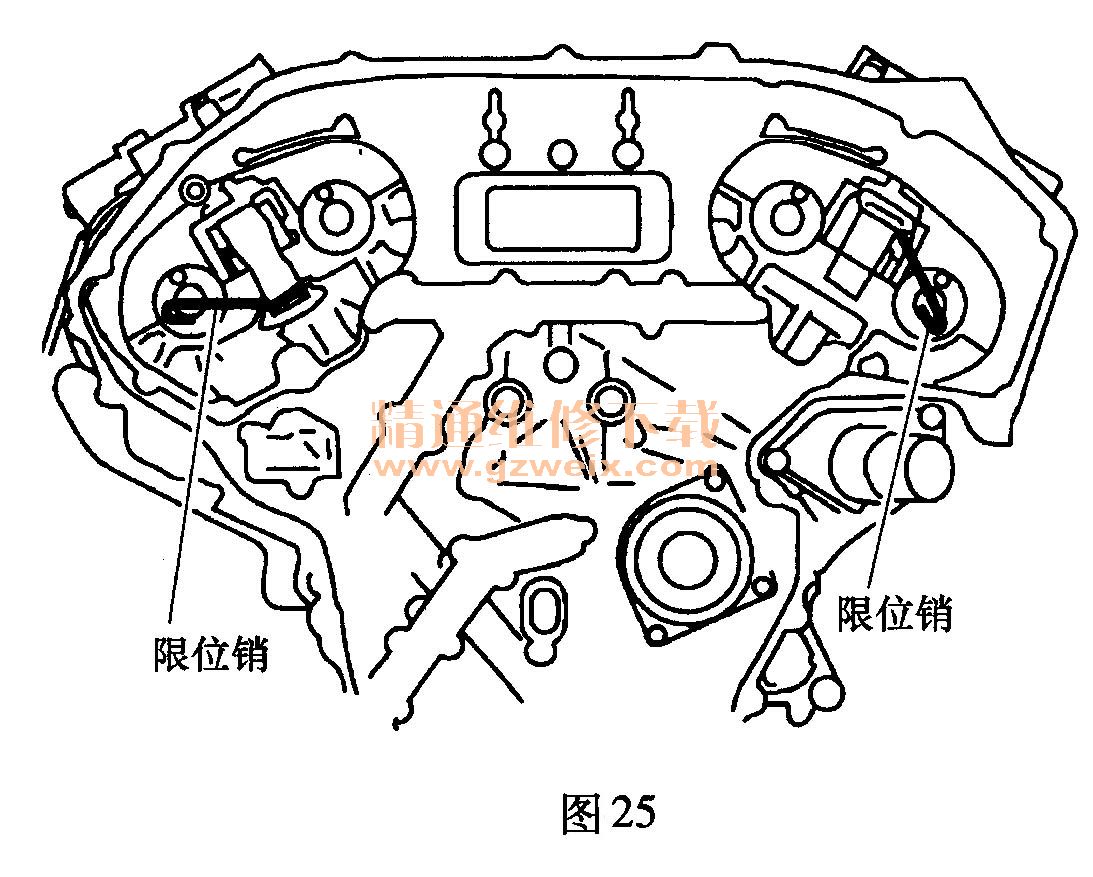

1)推入链条张紧器(副)的柱塞,并插入限位销,如图25所示。
2)安装正时链条(副)和凸轮轴链轮(进气和排气)。将正时链条(副)金色连杆上的配合标记对准凸轮轴链轮(进气和排气)凹点上的标记,并进行安装,如图26所示。
注意:凸轮轴链轮(INT)的配合标记位于凸轮轴链轮(副)的背面。
有两种类型的配合标记,圆形和椭圆形,应该分别用于右气缸体和左气缸体。
3)确认配合标记已对齐后,拧紧凸轮轴链轮固定螺栓。使用扳手固定凸轮轴的六边形部分来拧紧螺栓。
4)从正时链条张紧器(副)上拉出限位销,如图27所示。
(3)安装张紧导板。
(4)按下列步骤安装正时链条(主):
1)安装曲轴链轮。确认曲轴链轮上的配合标记朝向发动机前端,如图28所示。
2)安装正时链条(主)。

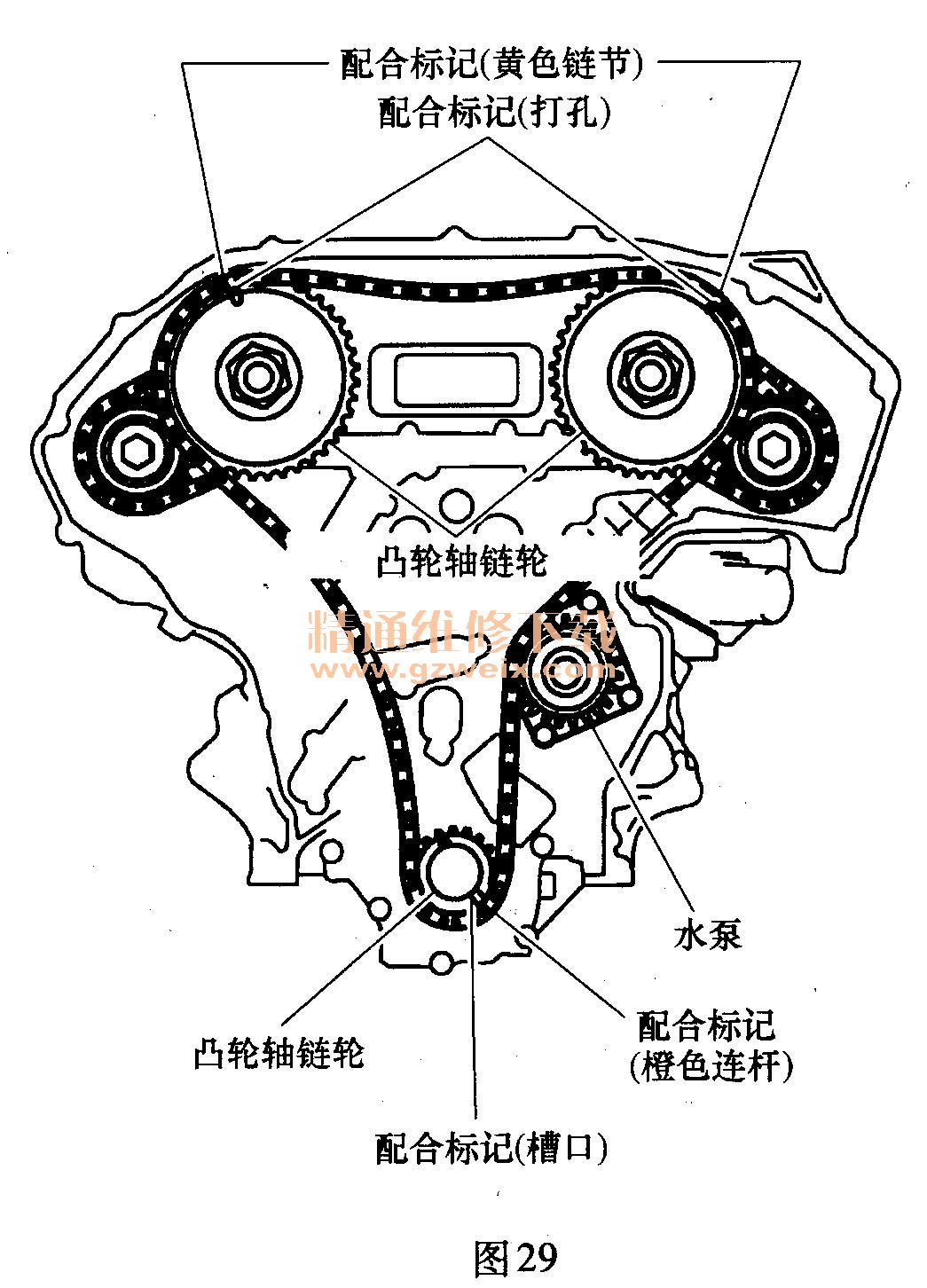

a)如图29所示,安装正时链条(主)时,使曲轴链轮(进气)上的配合标记(凹点)对准正时链条的黄色链节,同时曲轴链轮上的配合标记(槽口)对准正时链条的橙色标记。
b)当很难将正时链条(主)的配合标记对准每个链轮时,使用扳手握住六边形部分慢慢转动凸轮轴使其与配合标记对齐。
c)定位时,小心避免正时链条(副)的配合标记定位发生错位。
(5)安装内链条导板、松紧导杆和正时链条张紧器(主),如图30所示。
(6)安装正时链条张紧器(主)时,推入柱塞,并用限位销压住,如图19所示。
(7)彻底清除正时链条张紧器(主)背面和安装表面上的污垢及异物。
(8)安装后,按下松紧导杆拉出限位销。
(9)再次确认每个链轮和正时链条上的配合标记都没有错位。
(10)将新O形圈安装到后正时传动链室上,如图17所示。
(11)将新的前油封安装到前正时传动链室上。
1)使用新发动机机油涂抹油封唇和防尘封唇。
2)安装时如图31所示确定每个密封唇的方向。
(12)将水泵盖和链条张紧器盖安装到前正时传动链室上。
(13)安装前正时传动链室。
(14)安装右侧和左侧进气阀正时控制盖。
(15)安装曲轴带轮,拧紧曲轴带轮螺栓,力矩44. 1 N·m +60°。
(16)顺时针旋转曲轴带轮确认其转动灵活。
(17)其他部件按照拆卸的相反顺序安装。
