一辆行驶里程约15万km、搭载2.0L发动机和日本捷特科公司生产的REOF 10A型钢带式无级变速器(CVT)的2010款东风日产天籁轿车。客户反映:该车无法加速;在N挡时车辆可爬行,R挡时无爬行但有运动干涉,并且深踩加速踏板才能行驶;发动机故障灯点亮(图1)。
检测分析:首先连接诊断仪读取故障码,在发动机和变速器系统均读到“P1777步进电机故障”(图
2)。
步进电机是用来实现传动变化的驱动元件,如果损坏必将导致变速器无法改变传动比,从而使车辆无法加速。鉴于此,读取数据流进一步进行确认,发现步进电机的步数在77步固定不动(图3),而正常应是5~15步。由此分析,极有可能是步进电机故障,于是将其更换之后再读取数据流,此时显示9步(图4),属正常。

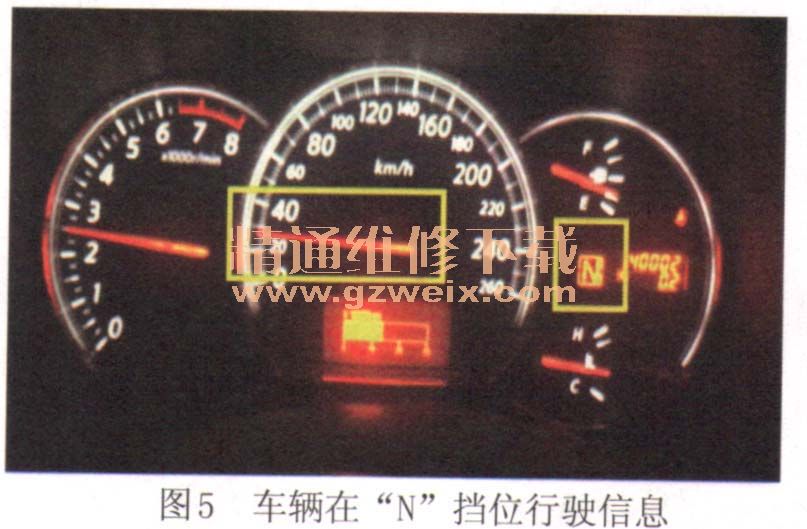

因为在更换步进电机时并未发现CVTF有严重变质的情况,同时油底壳也未发现金属粉末,所以基本断定钢带和带轮未磨损。于是装车,重新进行路试,此时加速基本正常,但N挡时有爬行和倒挡时无爬行问题仍未解决。连接诊断仪,之前的故障码也消失了。重点试验“N”挡,逐渐踩加速踏板,车速也随之有所提高(图5)。
