(3)按下面的方法安装左侧次级正时链条：
1)略微转动凸轮轴，将凸轮轴锁止工具（EN48383-1）安装到左侧凸轮轴的后部，如图62所示。
2)安装左侧次级正时链条，如图63所示。
3)将左侧次级正时链条套在左侧中间链轮的内侧链轮上，使正时链节1对准左侧中间链轮外侧链轮上的检修孔（正时窗）2，如图64所示。
4)将次级链条套在左侧气缸凸轮轴调节器链轮上，确保调节器链轮上的正时链节之间有10个链节1，如图65所示。
5)将左侧排气凸轮轴调节器链轮圆形定位标记2对准正时链节1，如图66所示。
6)将左侧进气凸轮轴调节器链轮圆形定位标记1对准正时链节2，如图67所示。
(4)安装图68所示的左侧次级正时链条导板。

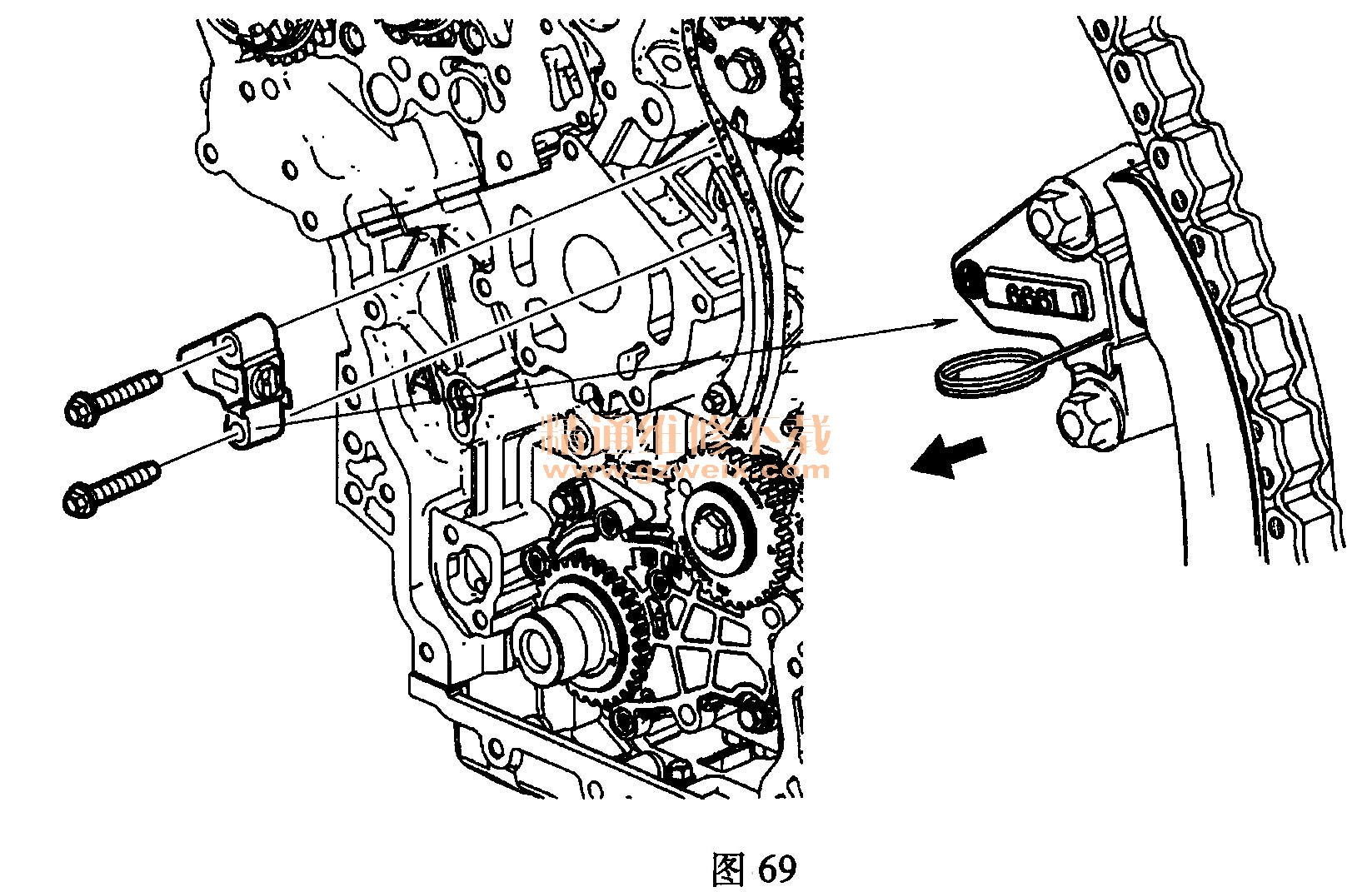

(5)安装左侧次级正时链条张紧器，如图69所示。
