一辆行驶里程约19万km的2013年别克君越。该车刚启动时空调工作一会儿,出风口能感觉到冷风,1min后就不制冷了。
故障诊断:询问客户故障发生的时间、地点、现象、频次,客户说2021年因车被水淹维修过,淹得不严重,更换了两个压缩机,线也查了个遍,结果故障依旧。
车间试车,发现刚着车怠速时空调压缩机是吸合的,等1min后空调就不工作了,继续怠速一会儿后观察,压缩机再次吸合,正如客户所说的就是一会儿工作一会儿不工作。
先后检查机舱线束、保险盒线束,客户把空调面板改成大屏幕导航,车身大线插头无进水腐蚀现象。

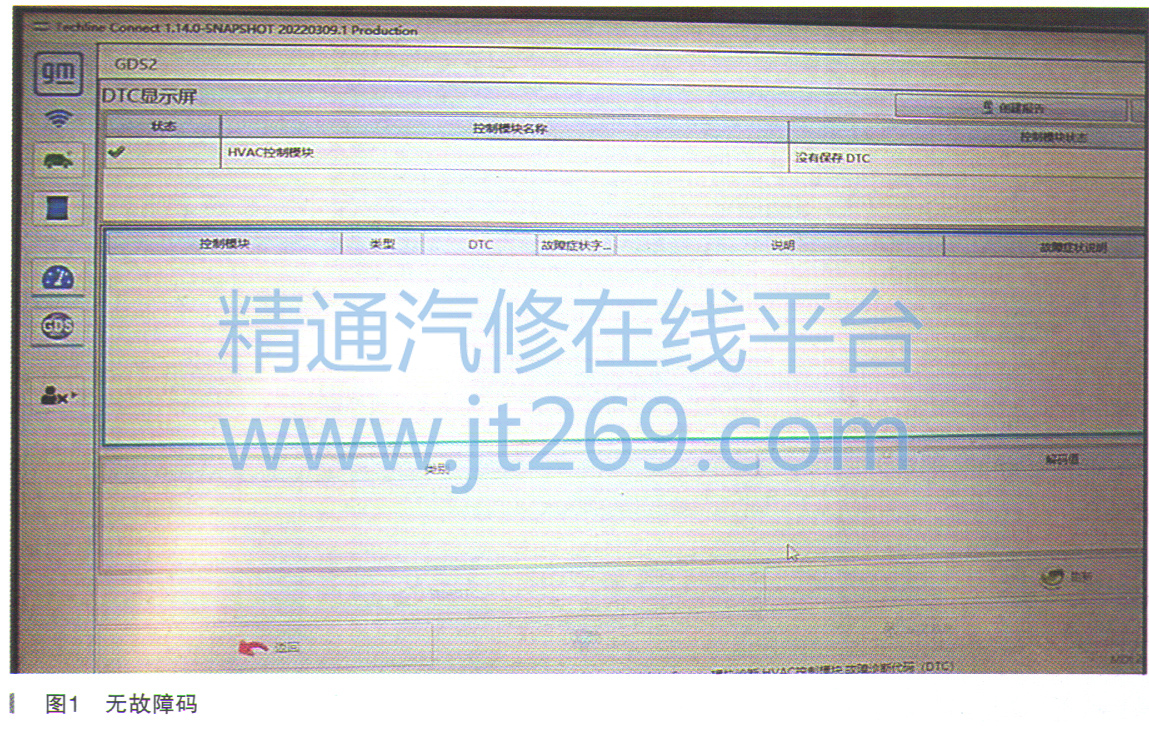

将诊断仪(GDS)与车辆连接,读取故障码,全车和空调模块没有DTC,如图1所示。
查阅维修通信和TAC技术简报,询问几家别克站点,均未发现类似故障的维修信息和解决方案。
由于上述步骤未能找到故障原因,接下来按照手册中相关故障码的诊断流程进行系统测试:
技师怀疑制冷剂的纯度不够,在店里重新抽空加氟;
怀疑非原厂压缩机不行,更换了,故障依旧;
找到一辆2015年高配君越,空调面板为触屏式,互换了HVAC控制模块,结果配置不同不能用。
查阅手册分析一下空调的说明。
空气温度传感器为2线负温度系数热敏电阻。传感器在-40~85℃的温度范围内工作。传感器安装在空气分配管内,测量流经风管的空气温度。HVAC控制模块使用这些数值来计算混合空气风门的位置。
蒸发器温度传感器为2线负温度系数热敏电阻。传感器在-40~85℃的温度范围内工作。传感器安装在
蒸发器处,测量
蒸发器的温度。如果温度降至低于3℃,则将关闭压缩机以防止
蒸发器冻结。
空调制冷剂压力传感器是一个3线压电式压力传感器。该传感器依靠5V参考电压、低电平参考电压和信号电路进行工作。空调压力信号可以处在0.2℃4.8V之间。空调制冷剂压力过低时,信号值接近0V。空调制冷剂压力过高时,信号值接近5V。发动机控制模块(ECM)将电压信号转换为压力值。当压力太高或太低时,发动机控制模块将不允许空调压缩机离合器接合。
空调压缩机通常采用皮带传动。空调压缩机性能由空调压缩机内的提升磁铁来调节。HVAC控制模块向空调压缩机提供
蓄电池电压。按下空调开关时,HVAC控制模块提供一个脉宽调制(PWM)信号给空调压缩机以指令空调压缩机的性能。空调压缩机的性能根据特性曲线上可调的车内温度来调节。因此HVAC控制模块用脉宽调制信号来向空调压缩机提供搭铁。
挡风玻璃温度和车内湿度传感器包括相对湿度传感器、挡风玻璃温度传感器和湿度传感器元件温度传感器。
该传感器总成提供以下信息:
挡风玻璃相对湿度水平(乘客侧);
车内挡风玻璃温度(乘客侧);
湿度传感器元件的温度。
查看怠速时HVAC控制模块数据发现

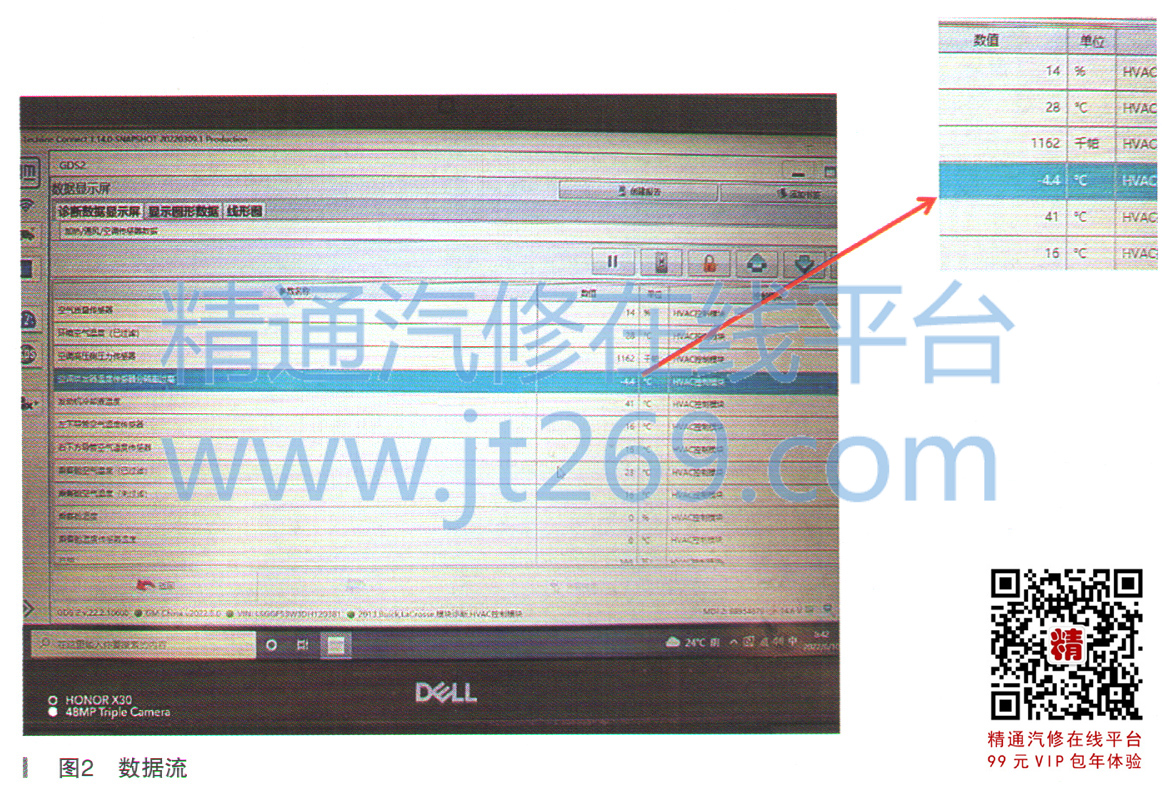

蒸发器温度能到-4.4℃,如图2所示。这个数据肯定不对,根据空调系统说明,这个温度下压缩机是不吸合的。怠速时看
蒸发器温度数据会慢慢上升到4℃,这时压缩机工作了,工作不到1min、
蒸发器温度会重新下降到-4℃。

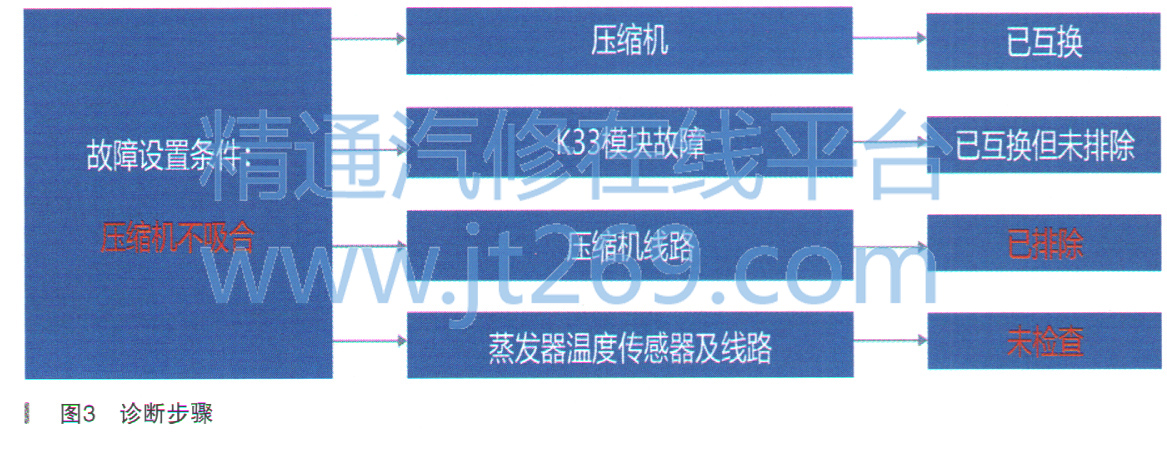

重新梳理诊断思路,对比维修过程和故障设置条件,结果发现前期诊断存在遗漏项,如图3所示。
