一辆行驶里程约4000km、搭载LFV发动机的2021年别克君越。客户反映:该车导航黑屏,检查后发现车辆导航确实黑屏,多媒体有声音,故障真实存在。

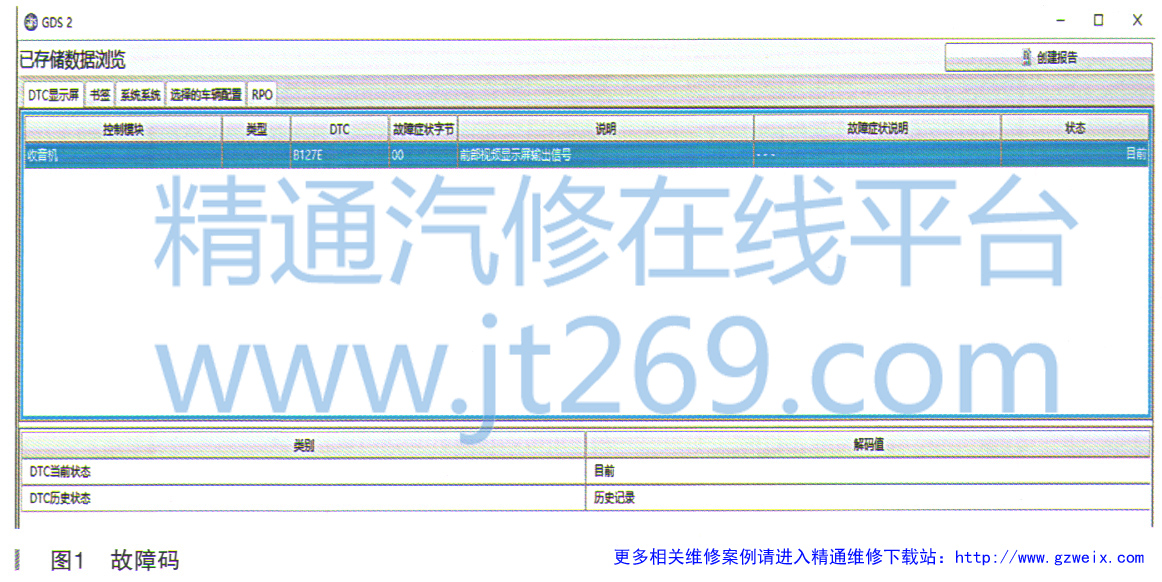

故障诊断:询问客户故障发生的时间、地点、现象、频次,客户反映车辆在高速行驶时突然黑屏且断电无法恢复。验证车辆故障为真实故障,检查时故障存在,导航黑屏,有声音,方向盘多功能按键可进行音量调节。车辆出现此现象已经有一段时间了,询问客户没有维修过车辆,并检查无外加装电子设备。将诊断仪(GDS)与车辆连接,读取故障码有B127E 00,前视频显示器输出信号,一般故障,如图1所示。
查阅维修通讯和TAC技术简报,未发现类似故障的维修信息和解决方案,接下来按照手册中相关故障码的诊断流程进行系统测试:
(1)点火开关关闭,断开P17信息显示模块处的X1线束连接器。
(2)测试搭铁电路端子10和搭铁之间的电阻(0.9Ω正常)。
(3)确认B+电路端子1和搭铁之间的测试灯点亮(点亮正常)。
(4)确认LVDS接口电缆在P17信息显示模块和A11收音机处正确连接且电缆或连接处没有损坏(连接正常无破损)。
(5)将点火开关置于打开位置,打开娱乐系统,确认P17信息显示模块显示图像(黑屏无图像显示)。
(6)根据上述测量结果结合维修手册,确定为P17信息显示模块和A11收音机之间的LVDS接口电缆故障。

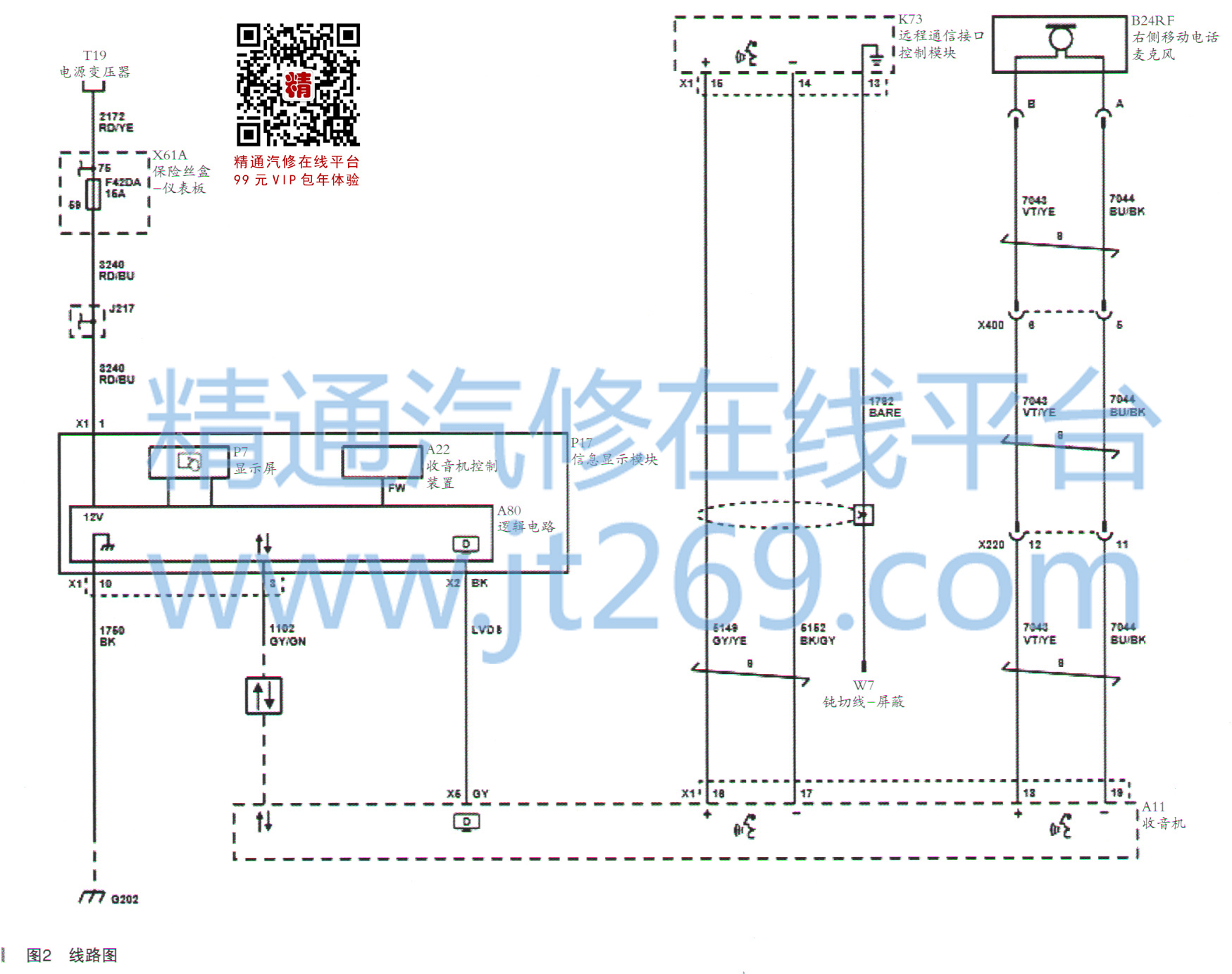

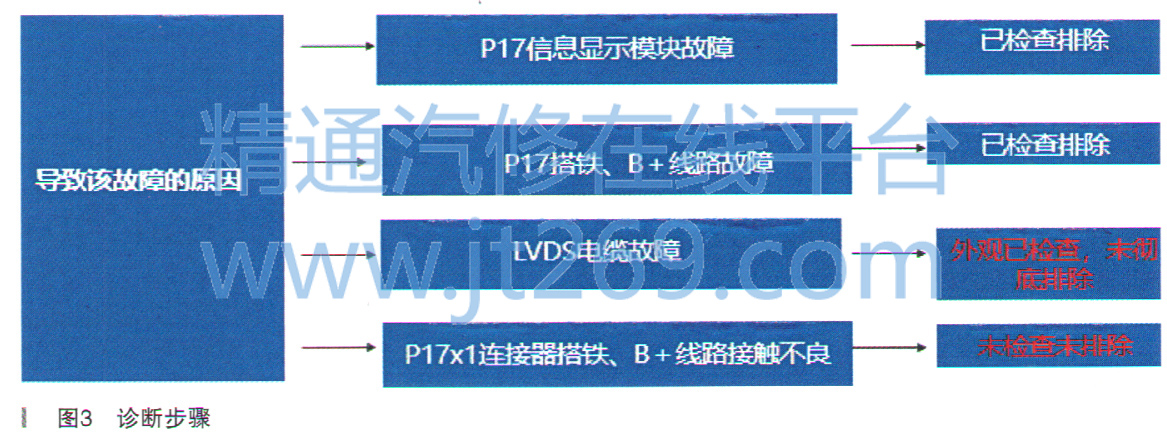

基于LVDS电缆维修手册上无测量检修指导,LVDS电缆为仪表显示的一部分,无法进行互换排除故障。于是对P17信息显示模块进行了互换,故障依旧。将故障车信息显示模块装到正常车显示正常(显示器正常)。更换P17信息显示模块故障依旧。由于上述步骤未能找到故障原因,接下来根据线路图(如图2所示)和车辆故障症状重新梳理分析故障原因,开发新的诊断步骤,如图3所示。
故障排除:对P17信息显示模块X1连接器进行处理,对其晃动测试并反复试车,故障没有重现,车辆恢复正常。
故障总结:
(1)本案例是P17信息显示模块的X1连接器的端子接触不良导致故障。本案例中的DTC B127E的SBD诊断流程有一定的局限性,测量线路正常的情况下连接器端子的接触不良可能被忽略,导致误判。
(2)LVD S线在维修手册上无检修标准和方法,最好的方法为替换法。基于维修条件限制,在无LVDS线替换的情况下,可以根据现有的条件把其他可能导致故障的部件进行排除,以缩小故障范围。
(3)在维修过程中我们使用替换法时要注意进行双向验证(正常车配件装到故障车上,故障车配件装到正常车上),以免造成误判。
(4)在维修娱乐系统时,应根据线路图和相关系统工作原理进行梳理分析,分离故障,像该车黑屏有声音且可以调解,即可排除收音机,着重检查屏的供电和视频信号线。
