凯迪拉克CTS(3. 6L LY7)发动机正时校对方法
来源:本站整理  作者:佚名  2013-06-07 16:01:15

    适用2005~2008年凯迪拉克CTS(3. 6L LY7)车型
    一、CTS(3. 6L LY7)2005-2008
    (一)正时示意图

    1.第一阶段正时位置示意图(图1)

    2.第二阶段正时位置示意图(图2)

    (二)左侧次级正时链条的安装
    (1)调整左侧气缸凸轮轴的位置,确保凸轮轴固定工具完全安装到凸轮轴上,如图3所示。

    (2)使用曲轴旋转座确保曲轴处于第一阶段正时位置,如图4所示。

    (3)安装左侧次级正时链条,如图5所示。

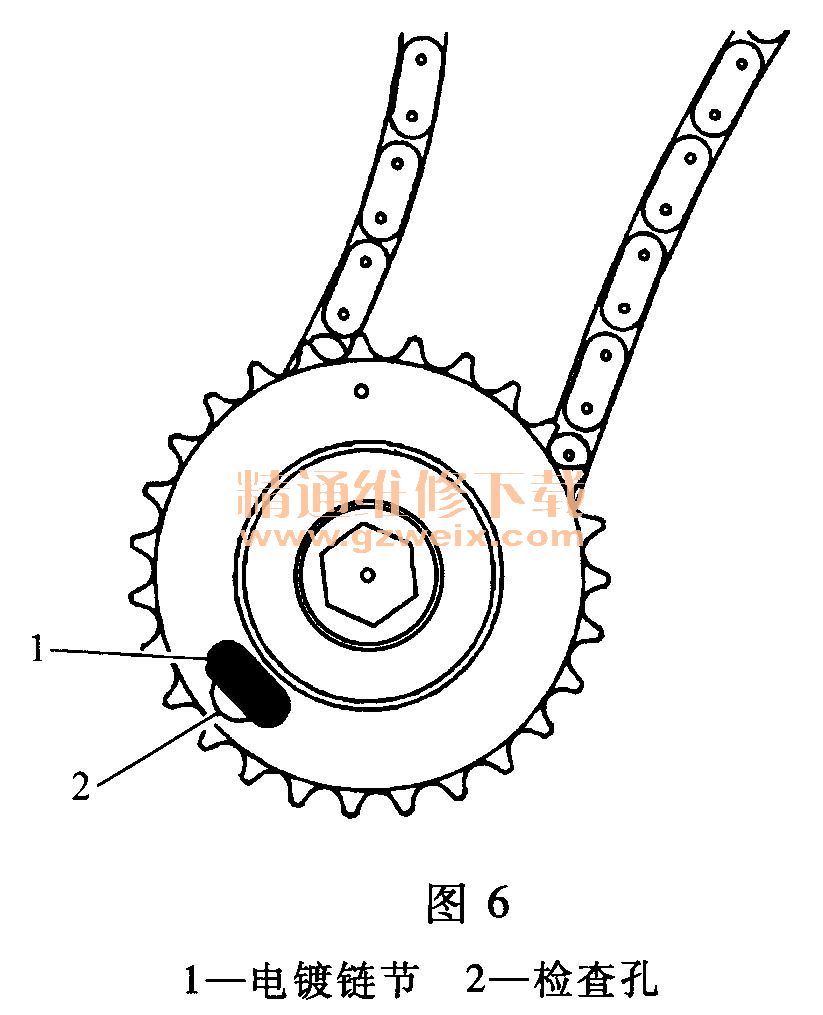

    (4)将左侧次级正时链条套在左侧中间链轮的内侧链轮上,使凸轮轴传动链条的电镀链节1对准左侧中间链轮外侧链轮上的定位检查孔2,如图6所示。

    (5)将左侧次级正时链条套在两个凸轮轴位置调节器传动链轮上,确保凸轮轴位置调节器链轮上的凸轮轴传动链条电镀链节之间有7个深色链节1,如图7所示。

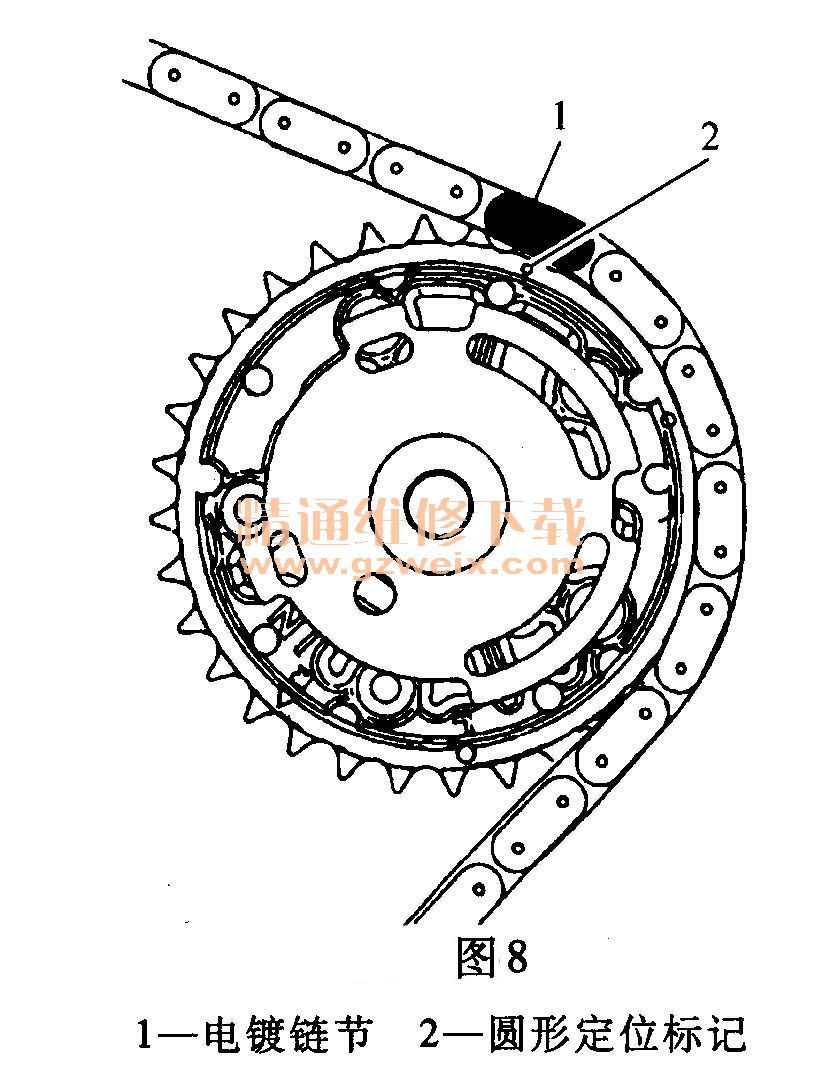

    (6)将左排气凸轮轴位置调节器链轮圆形定位标记2对准电镀的凸轮轴传动链条链节1,如图8所示。

    (7)将左进气凸轮轴位置调节器链轮圆形定位标记1对准电镀的凸轮轴传动链条链节2,如图9所示。

    (8)次级正时链条在左侧中间链轮上的光亮电镀链节与各个左凸轮轴位置调节器链轮上的电镀链节之间应有18个深色链节1,如图10所示。
