（三）初级链条的安装
    注意：确保曲轴处于第一阶段正时位置。
    (1)安装初级链条（主凸轮轴传动链条），如图11所示。

    (2)将初级链条套在各凸轮轴中间链轮的大链轮和曲轴链轮上，如图12所示。

    (3)左凸轮轴中间链轮正时标记1应对准电镀的凸轮轴传动链条链节2，如图13所示。

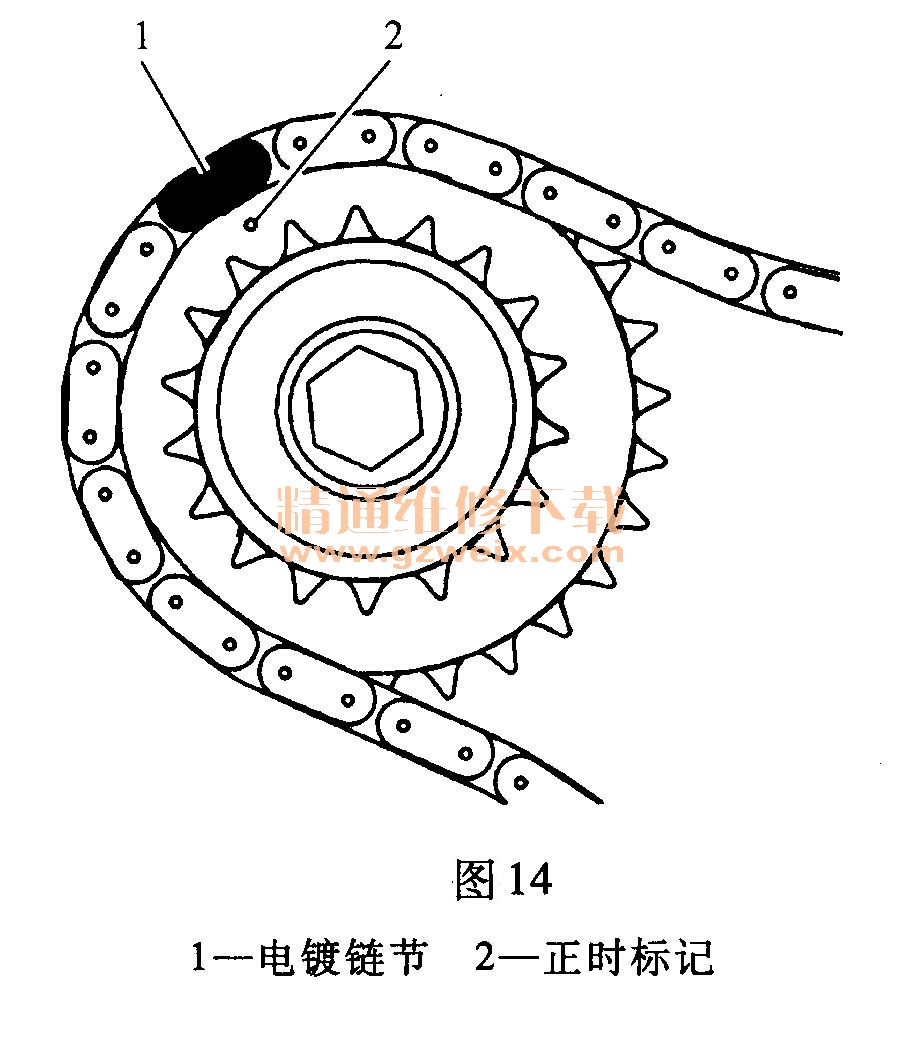

    (4)右凸轮轴中间链轮正时标记2应对准电镀的凸轮轴传动链条链节1，如图14所示。

    (5)曲轴链轮正时标记2应对准电镀的凸轮轴传动链条链节1，如图15所示。

    (6)确保全部正时标记2, 3, 6都正确对准电镀的凸轮轴传动链条链节1, 4,5．如图16所示。
