凯迪拉克SRX(4.6L LH2)发动机正时校对方法
来源:本站整理  作者:佚名  2013-06-07 16:10:19

    适用2005~2008年凯迪拉克SRX(4.6L LH2)车型

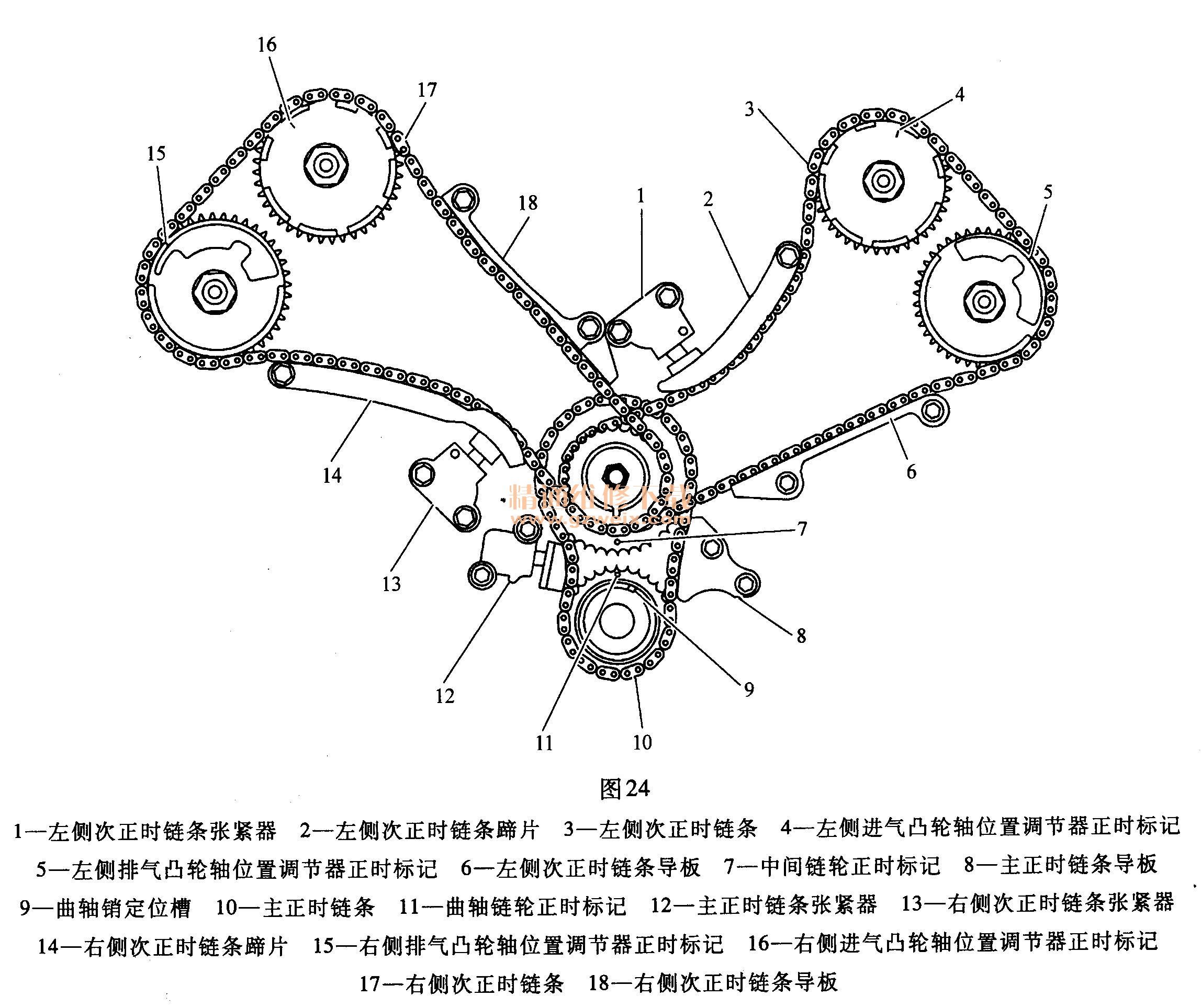

    (一)正时示意图(图24)

    (二)主凸轮轴传动链条的安装

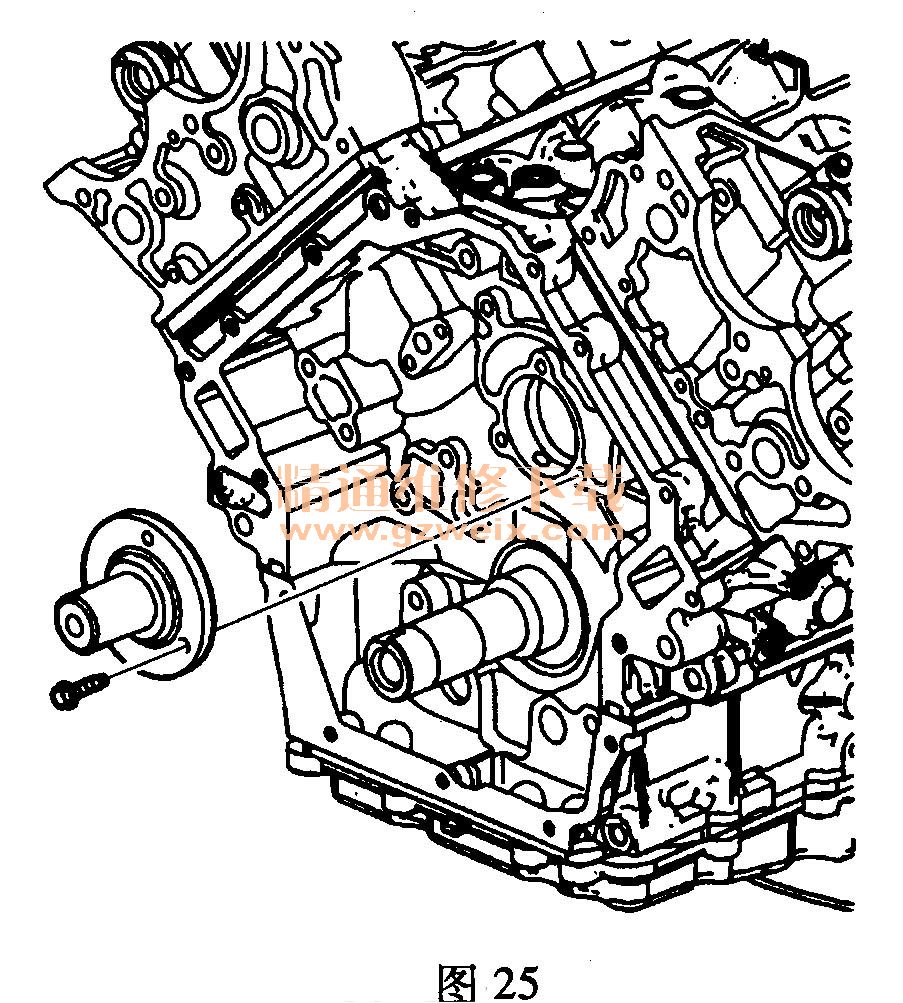

    (1)安装装中间链轮轴和固定螺栓,如图25所示。

    (2)将主凸轮轴传动链条安装到凸轮轴中间驱动轴链轮和曲轴链轮上。
    (3)对准凸轮轴中间驱动轴链轮和曲轴链轮上的正时标记1,确保标记上下对准,如图26所示。

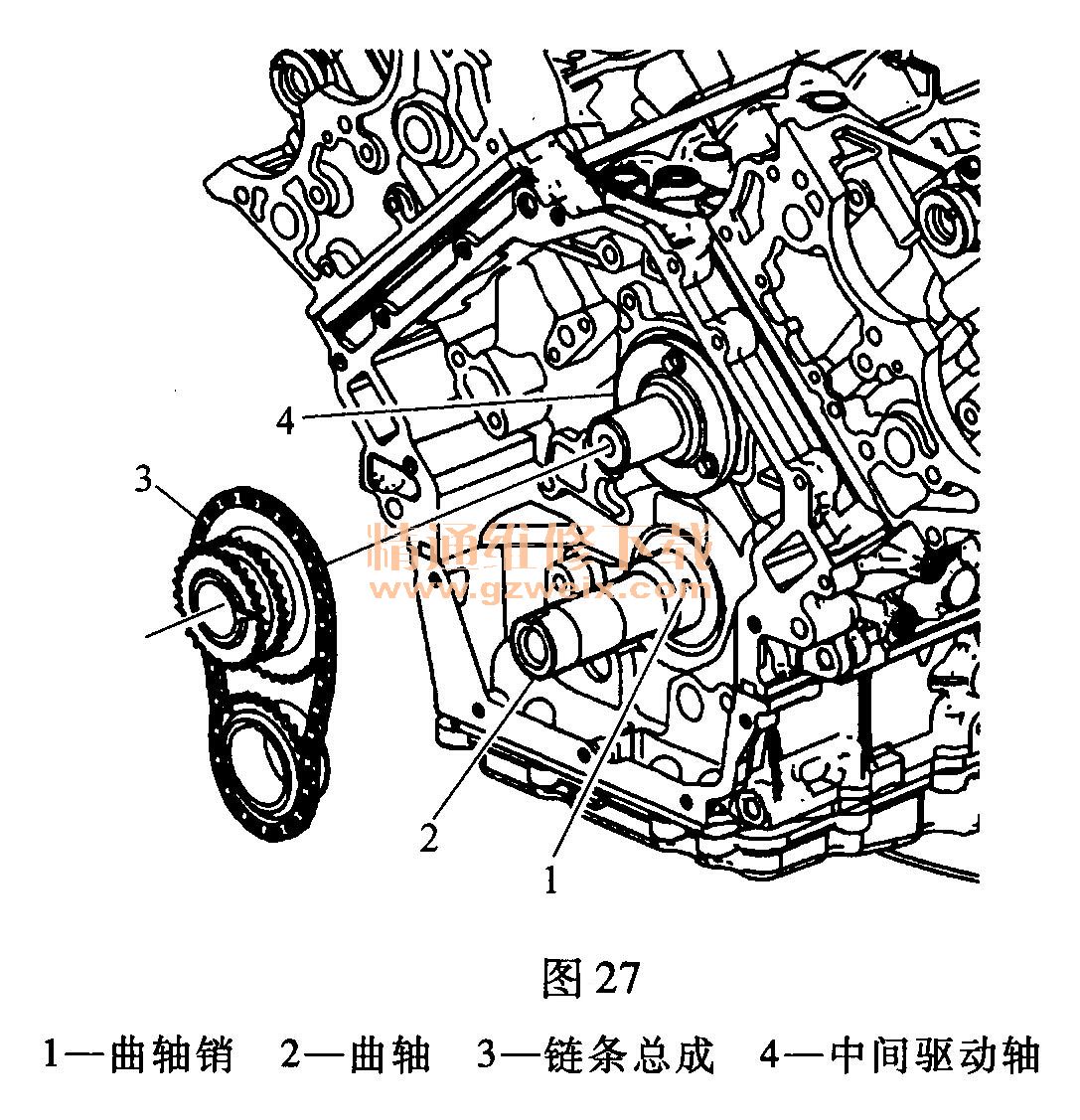

    (4)用J39946(曲轴套筒)确保1号活塞处在上止点且曲轴销1处在约1点钟的位置,如图27所示。

    (5)将主凸轮轴传动链条、凸轮轴中间驱动轴链轮和曲轴链轮作为一个总成3安装至凸轮轴中间驱动轴4和曲轴2上。
    (6)安装凸轮轴中间驱动轴链轮螺栓,紧固螺栓至60N·m,如图28所示。

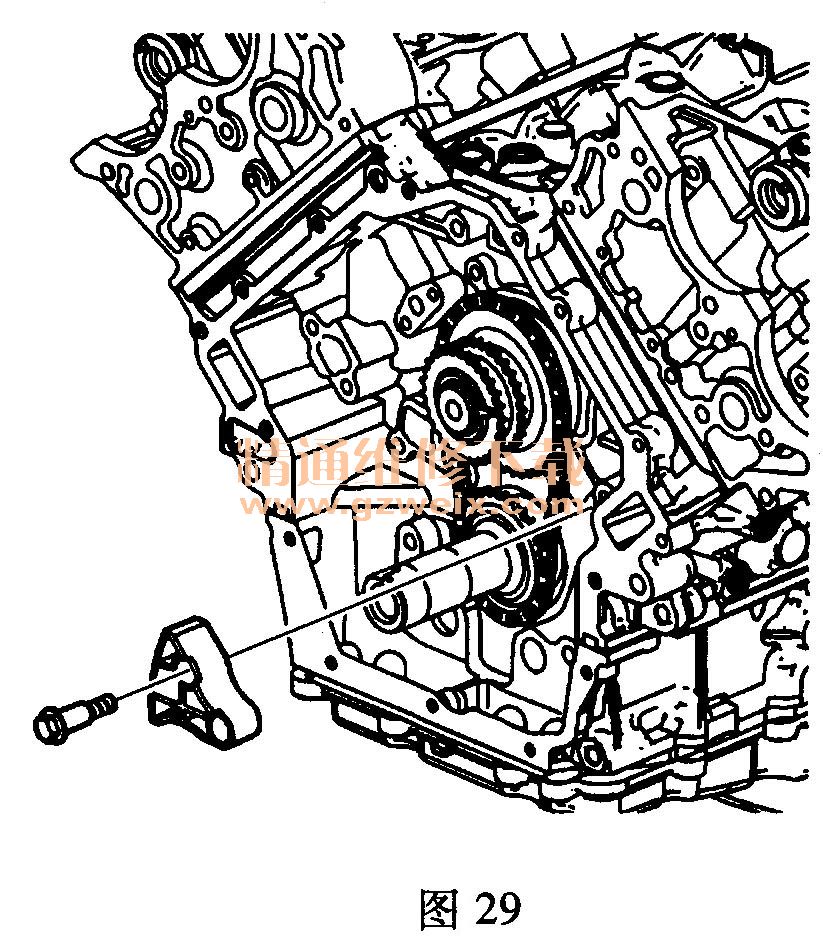

    (7)安装主凸轮轴传动链条导板,如图29所示。

    (8)安装主凸轮轴传动链条导板螺栓紧固螺栓至25N·m。

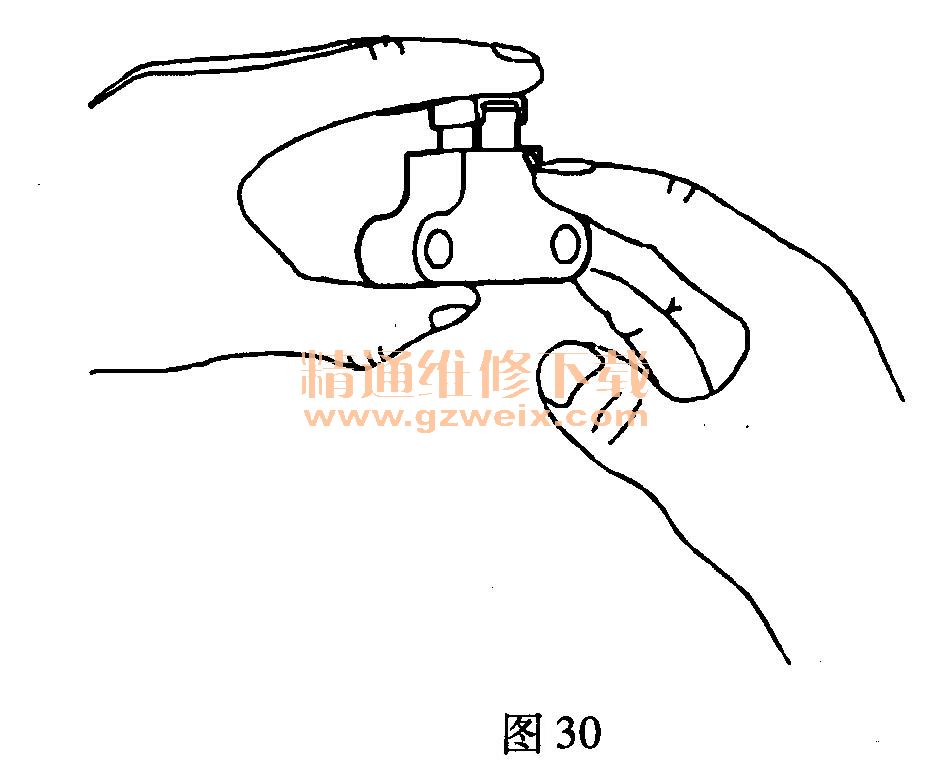

    (9)按以下程序收缩主凸轮轴传动链条张紧器(图30):

    1)逆时针旋转棘爪释放杆并将其固定住。
    2)收缩主凸轮轴传动链条张紧器蹄片并将其固定住。
    3)松开棘爪杆并缓慢释放蹄片上的压力。
    (10)当棘爪杆移动到第一个缺口时,应听到“咔嗒”声。通过释放杆上的孔将销插入,以将主凸轮轴传动链条张紧器蹄片锁定在收缩位置。
    (11)安装主凸轮轴传动链条张紧器,如图31所示。

(12)安装主凸轮轴传动链条张紧器螺栓,紧固螺栓至25N·m。
    (13)拆卸释放杆上锁定主凸轮轴传动链条张紧器所使用的销。
    (14)确保正时标记上下对准。

[1] [2] [3]  下一页
