（三）左侧次凸轮轴传动链条的安装

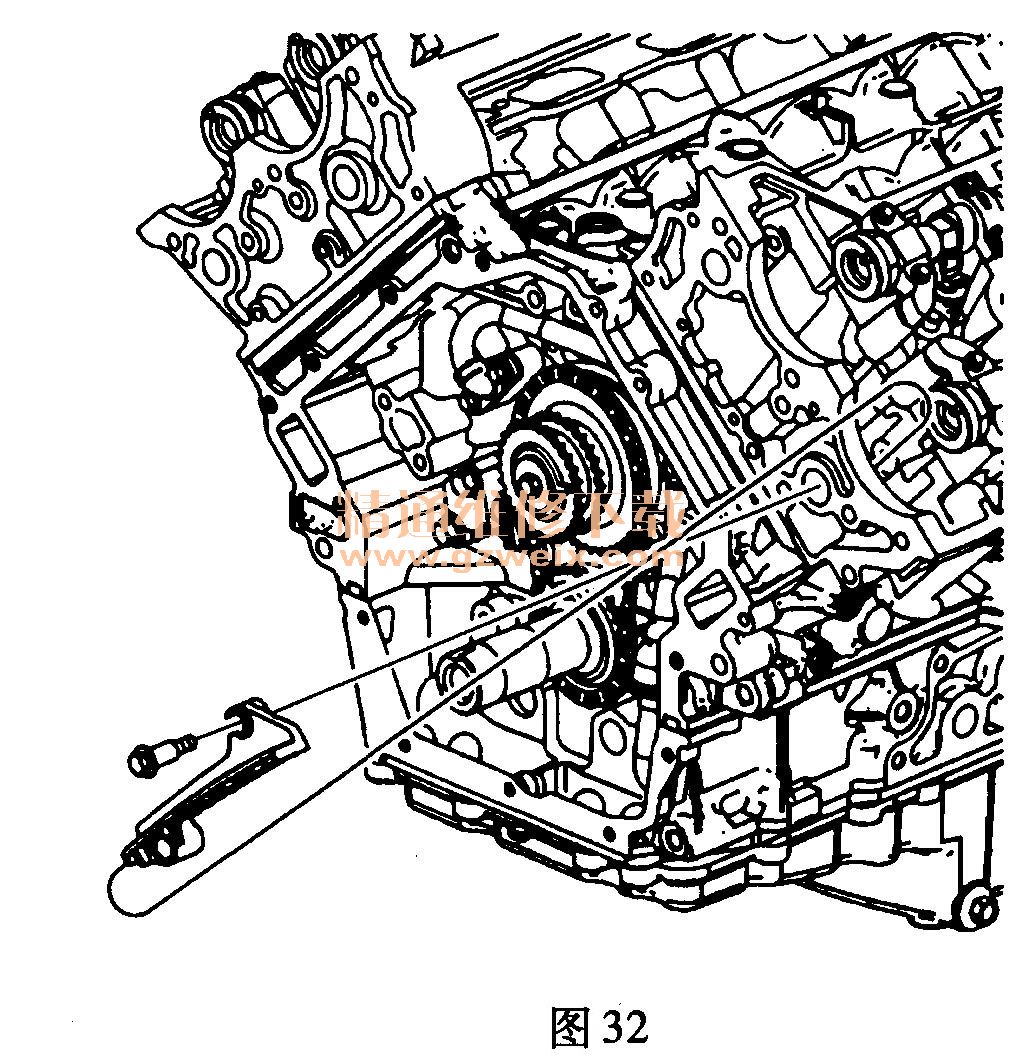

    (1)安装左侧次凸轮轴传动链条导板，如图32所示。

    (2)松弛地安装左侧下次凸轮轴传动链条导板螺栓。
    (3)安装左侧次凸轮轴传动链条蹄片，如图33所示。

    (4)安装左侧次凸轮轴传动链条蹄片螺栓，紧固螺栓至25N·m。
    (5)通过将链条从左气缸盖上滑下并将链条放在凸轮轴端部，安装左次凸轮轴传动链条，如图34所示。

    (6)将左侧次凸轮轴传动链条绕在中间传动链条链轮内排齿上。
    (7)将左进气和排气凸轮轴位置执行器装入左侧次凸轮轴传动链条内，如图35所示。

    (8)将左进气和排气凸轮轴链轮安装到凸轮轴上。标记“LI”（左进气）的凸轮轴链轮槽口嵌入进气凸轮轴销，标记“LE”（左排气）的凸轮轴链轮槽口嵌入排气凸轮轴销，如图36所示。

    (9)必要时，用呆扳手卡住每个凸轮轴前部的六角部分，以使链轮槽口对准凸轮轴销。
    (10)松弛地安装左进气和排气凸轮轴位置执行器机油控制阀。
    (11)确保左进气和排气凸轮轴链轮槽口和凸轮轴销垂直于气缸盖，如图37所示。

    (12)将凸轮轴固定工具安装到左缸盖凸轮轴上，如图38所示。

    (13)安装左侧上次凸轮轴传动链条导板螺栓。
    (14)按以下程序收缩左侧次凸轮轴传动链条张紧器：
    1)逆时针旋转棘爪释放杆并将其固定住。
    2)收缩左侧次凸轮轴传动链条张紧器蹄片并将其固定住。
    3)松开棘爪杆并缓慢释放蹄片上的压力。
    (15)棘爪杆移动到第一个缺口时，应听到“咔嗒”声。通过释放杆上的孔将销插入，以将左侧次凸轮轴传动链条张紧器蹄片锁定在收缩位置。

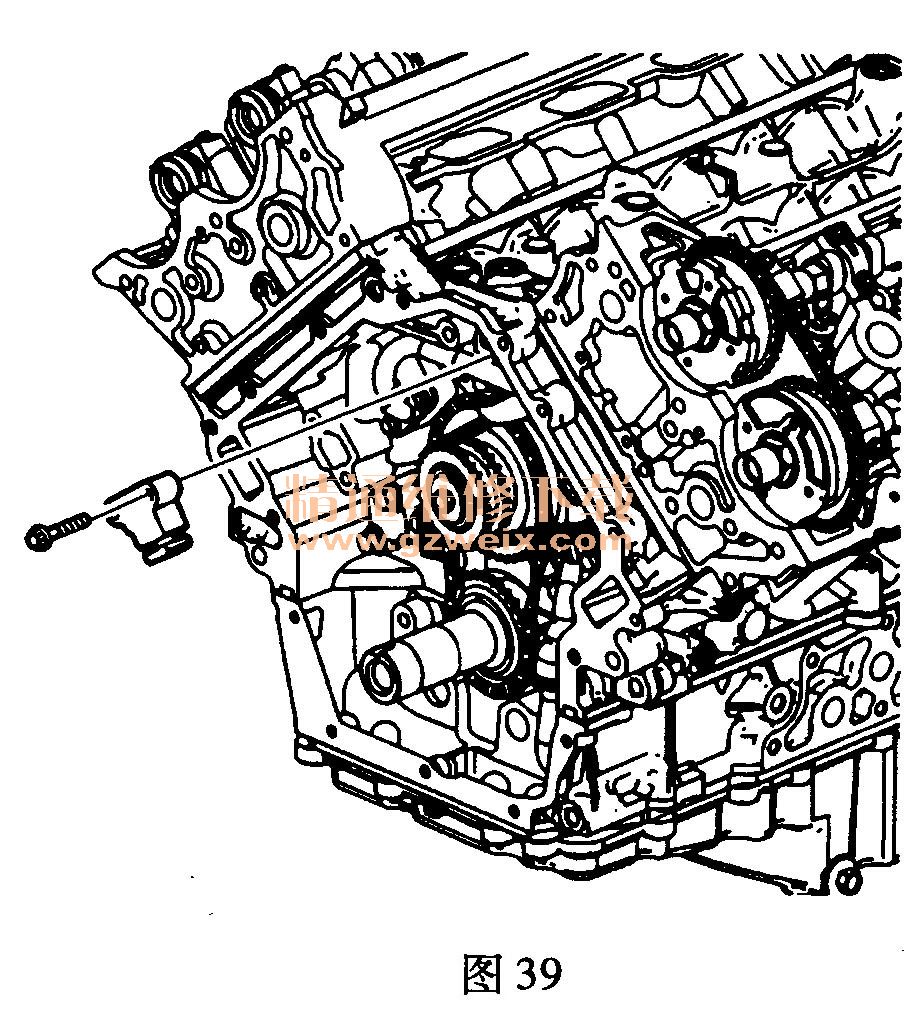

    (16)安装左侧次凸轮轴传动链条张紧器，如图39所示。

    (17)安装左侧次凸轮轴传动链条张紧器螺栓。
    (18)从左侧次凸轮轴传动链条张紧器杆上拆卸销。
