（一）正时链条和链轮的拆卸
    正时链条和链轮拆卸的步骤和方法如下。
    1．拆下机油泵。
    2．拆下起动机的电机。
    3．安装专用工具1 （J-42386-A）和螺栓。正确操作工具，使用M10 （1.5 X 120 mm）螺栓和一个M10 （1.5X45 mm）螺栓，如图5-210所示。

    4．转动曲轴链轮直至凸轮轴位置（CMP）执行器定位标识1与曲轴链轮定位标识2对齐，如图5-211所示。

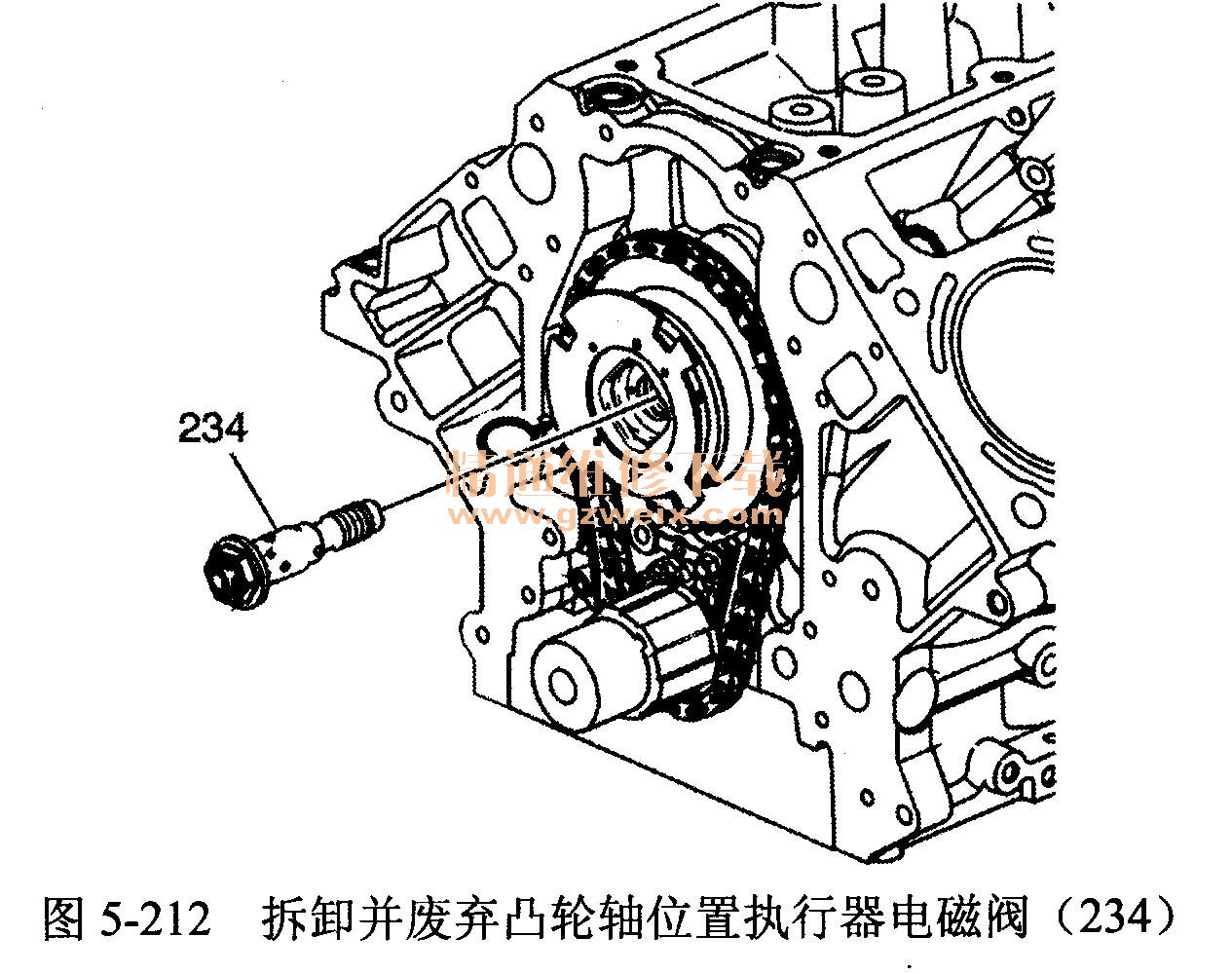

    5．拆卸并废弃凸轮轴位置执行器电磁阀234,如图5-212所示。

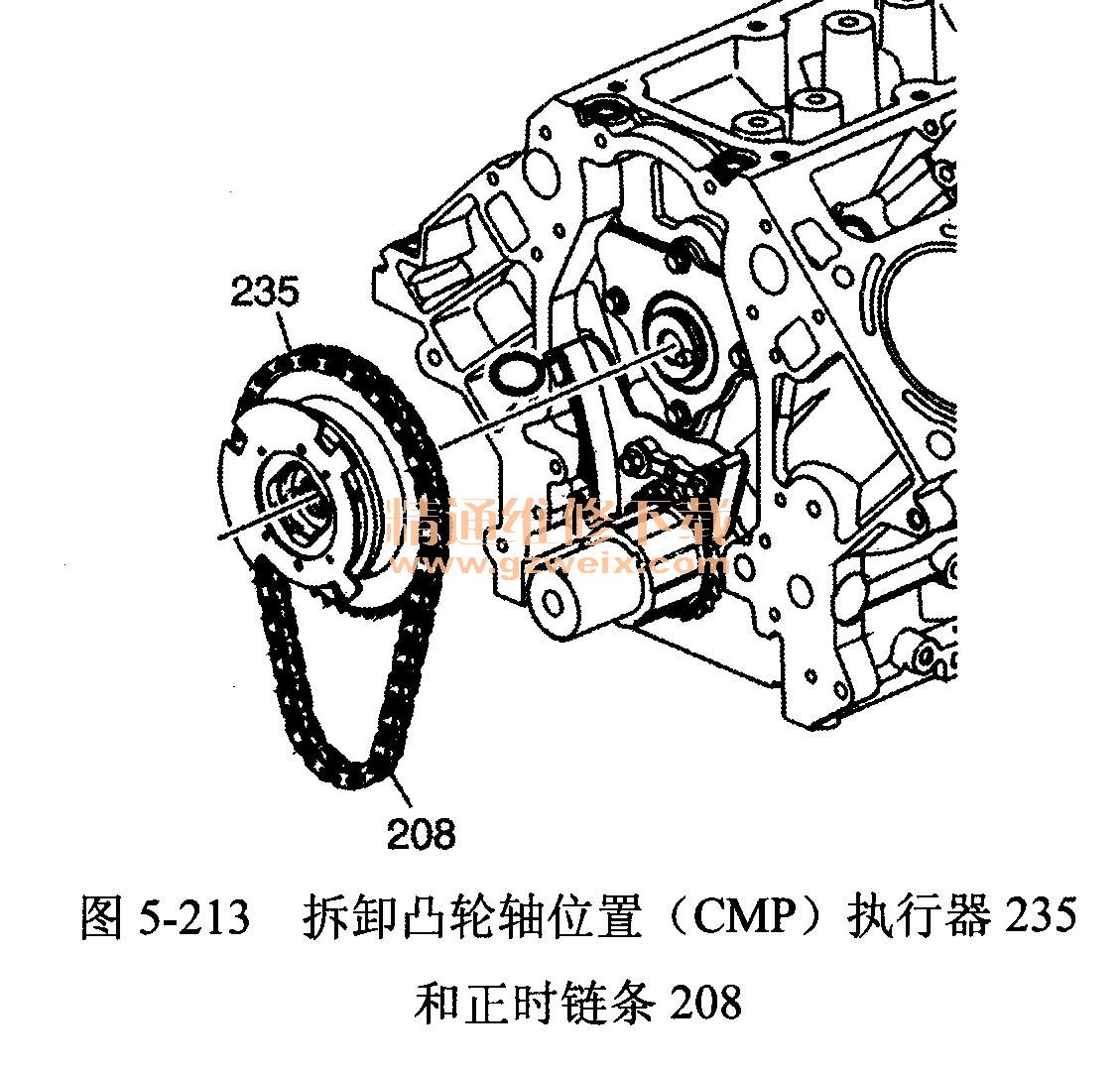

    6．拆卸凸轮轴位置（CMP）执行器235和正时链条208，如图5-213所示。

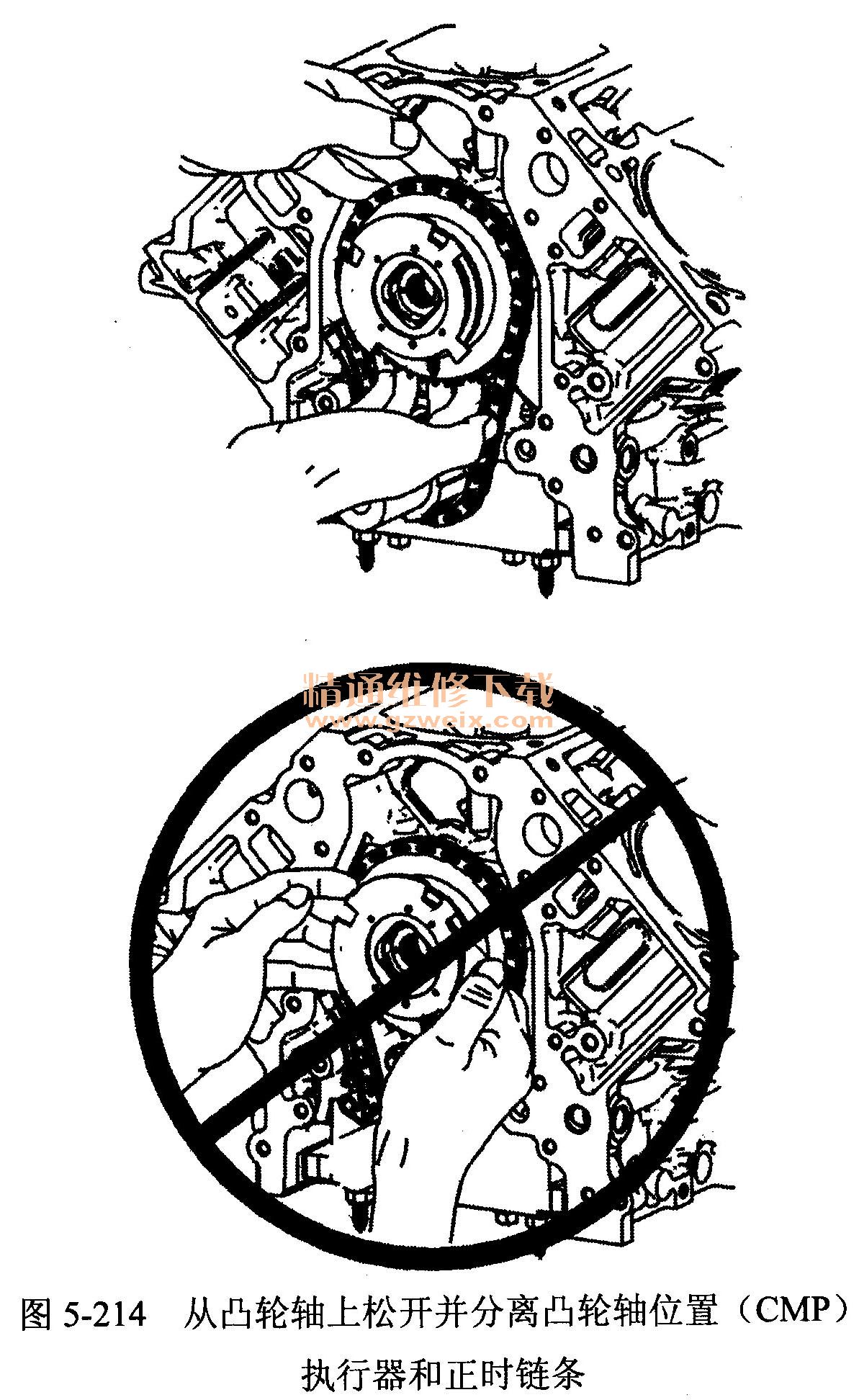

    7．从凸轮轴上松开并分离凸轮轴位置（CMP ）执行器和正时链条。将手指放在执行器链轮的后面，从凸轮轴的前面将执行器拉出。切勿在尝试拆卸执行器时，拉动变磁阻轮，如图5-214所示。

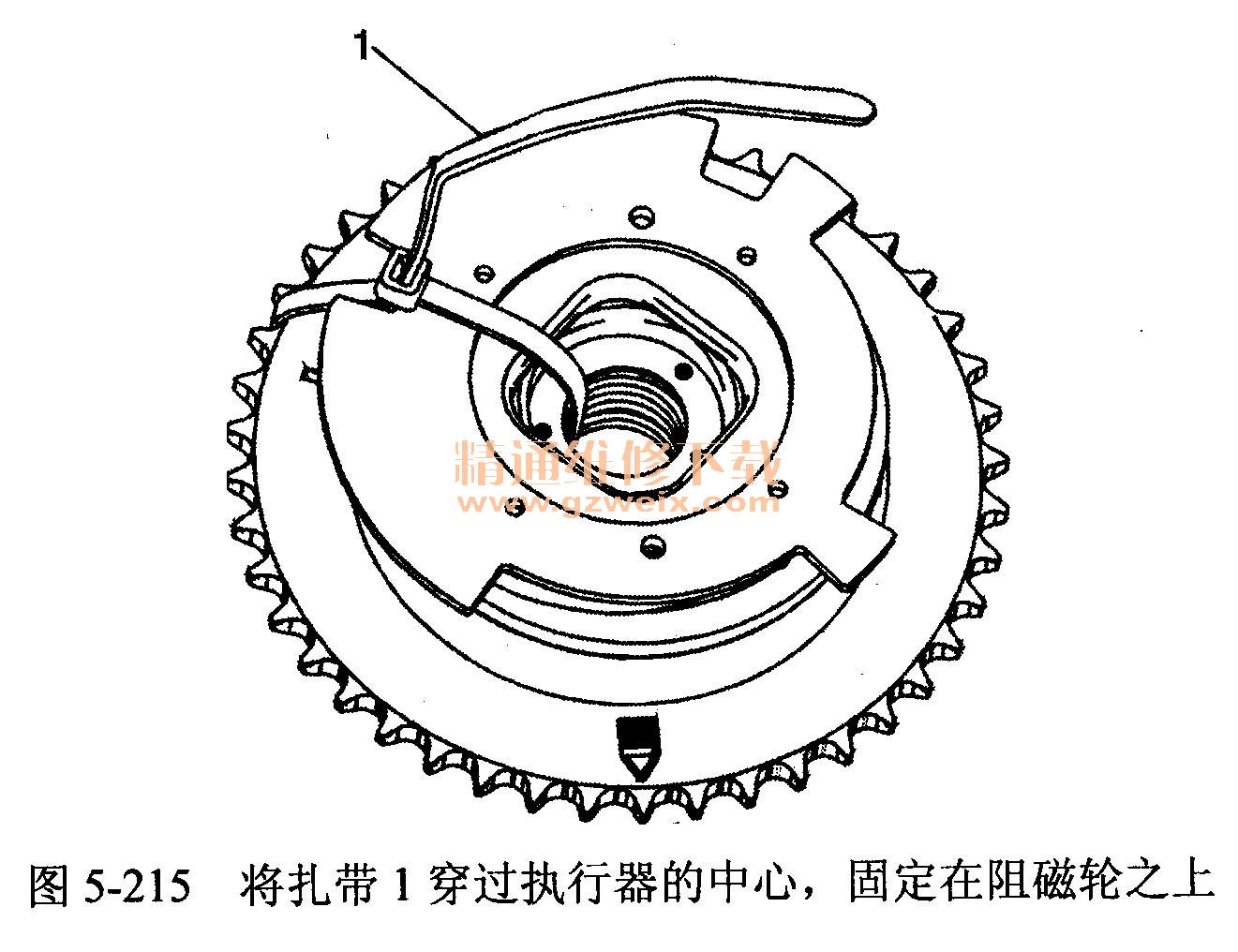

    8．将扎带1穿过执行器的中心，固定在阻磁轮之上，如图5-215所示。

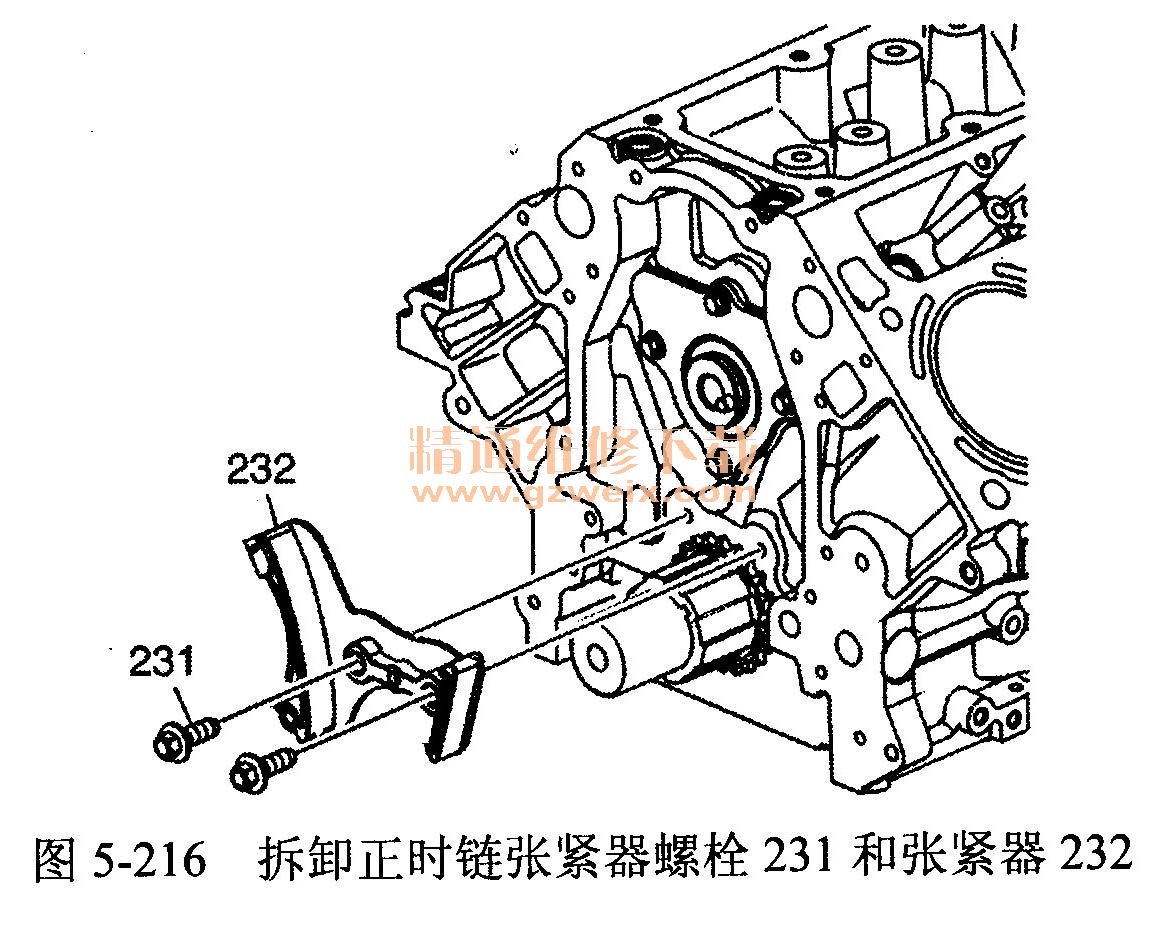

    9．拆卸正时链条张紧器螺栓231和张紧器不。232，如图5-216所示。

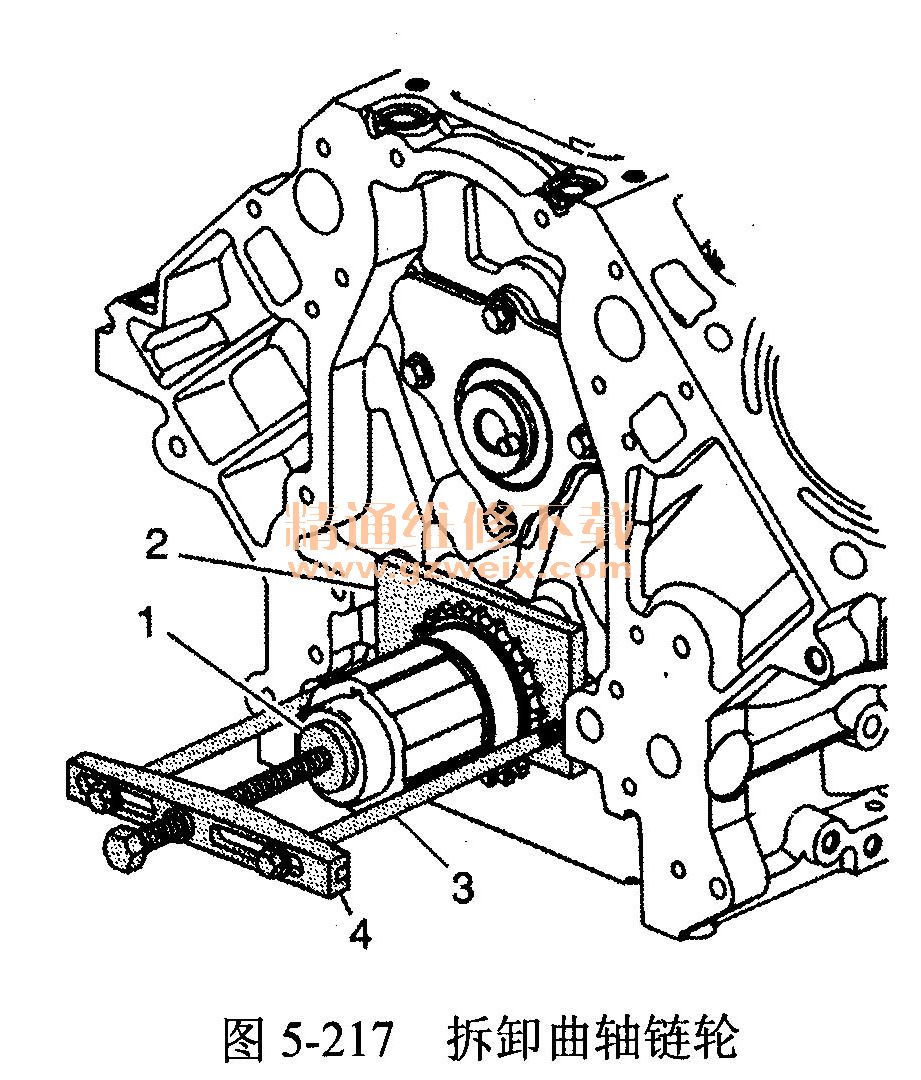

    10．使用专用工具1 （J-41816-2）和2 （J-41558）及螺栓3和工具4 （J-8433 ），拆卸曲轴链轮，如图5-217所示。

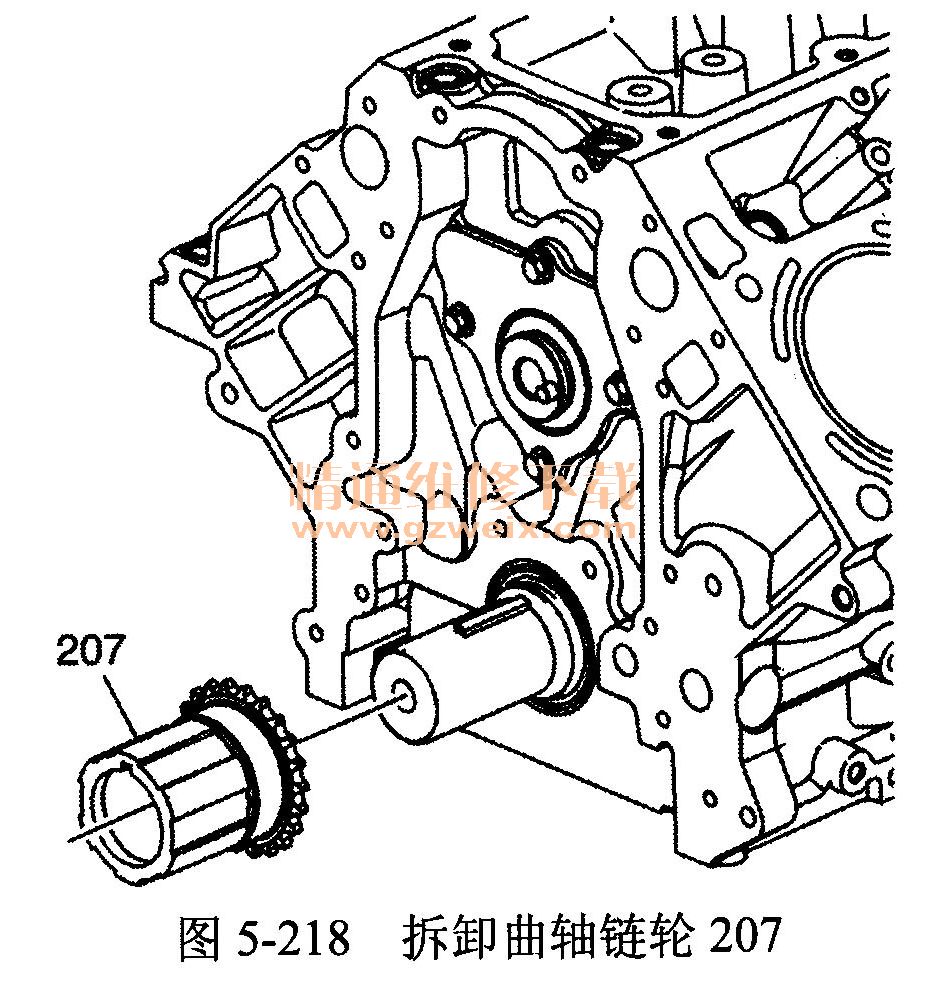

    11．拆卸曲轴链轮207，如图5-218所示。

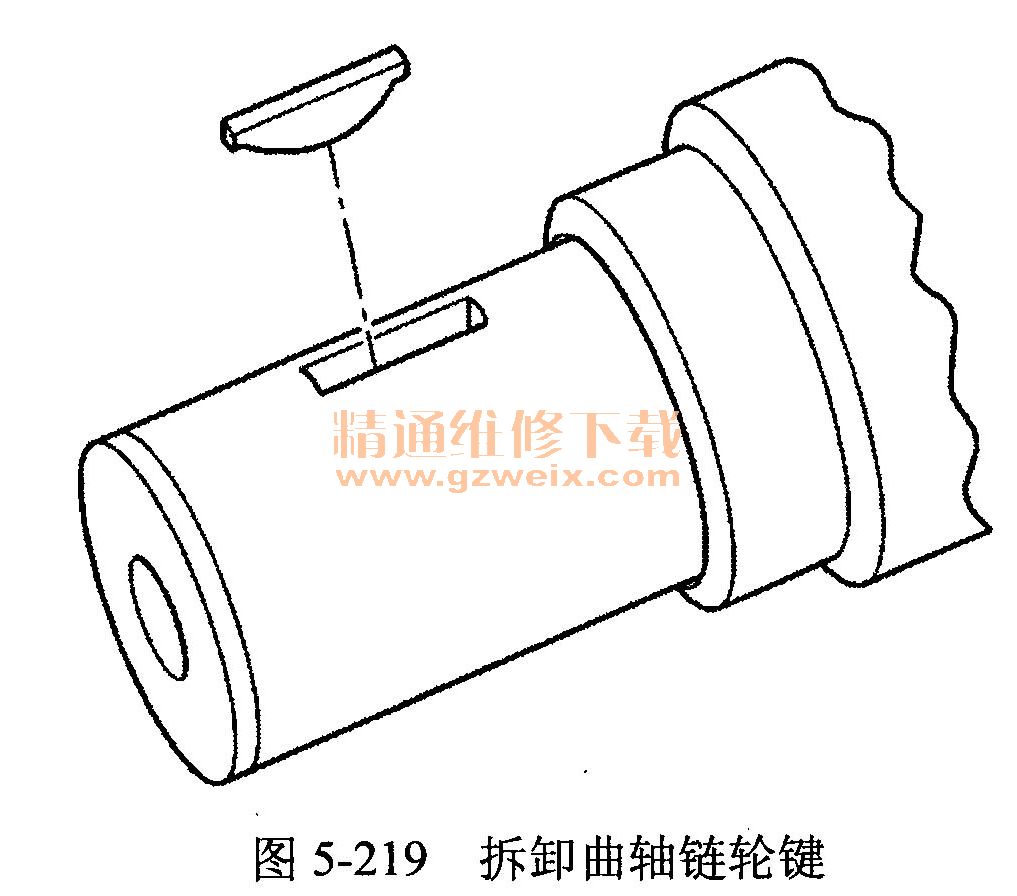

    12．必要时，拆卸曲轴链轮键，如图5-219所示。
