    （一）正时链条和链轮的更换
    正时链条与链轮的拆卸步骤与方法如下。
    1．拆下机油泵。
    2．拆下起动机的电动机。

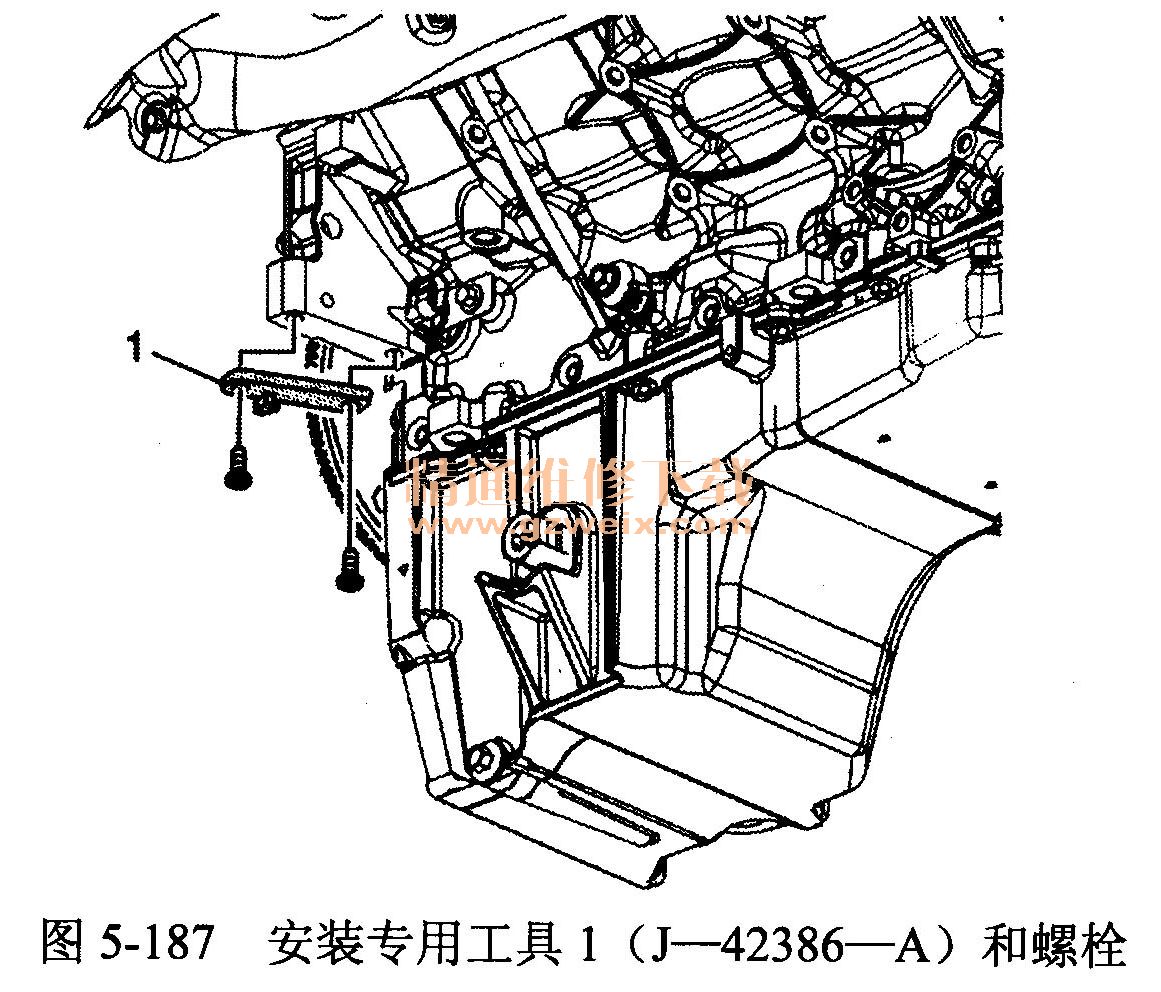

    3．安装专用工具1 （J-42386）和螺栓。正确操作工具，使用一个M10 （1.5X120 mm）螺栓和一个M10 （1.5X45mm）螺栓，如图5-187所示。

    4．转动曲轴，直到曲轴上的正时标记与曲轴链轮对准。

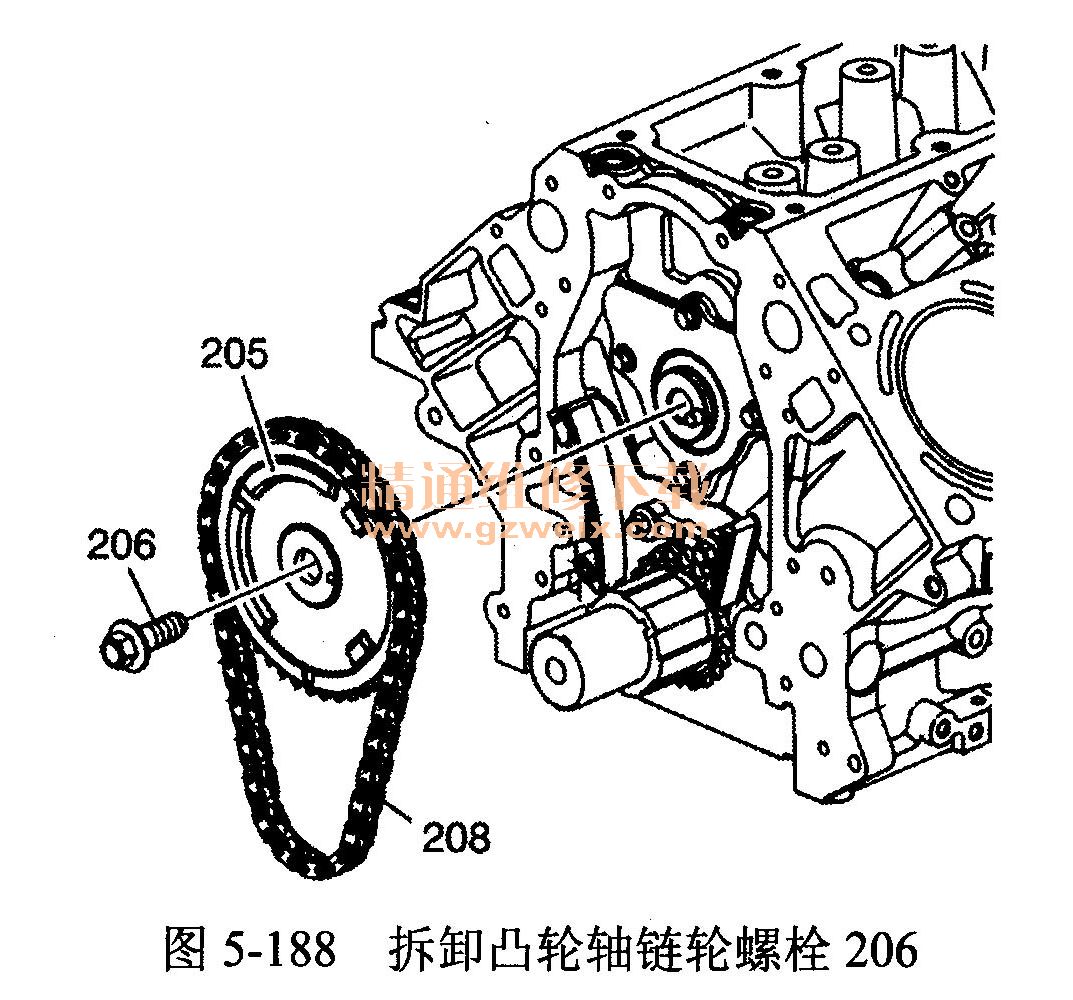

    5．拆卸凸轮轴链轮螺栓206，拆卸凸轮轴链轮205和正时链条208，如图5-188所示。

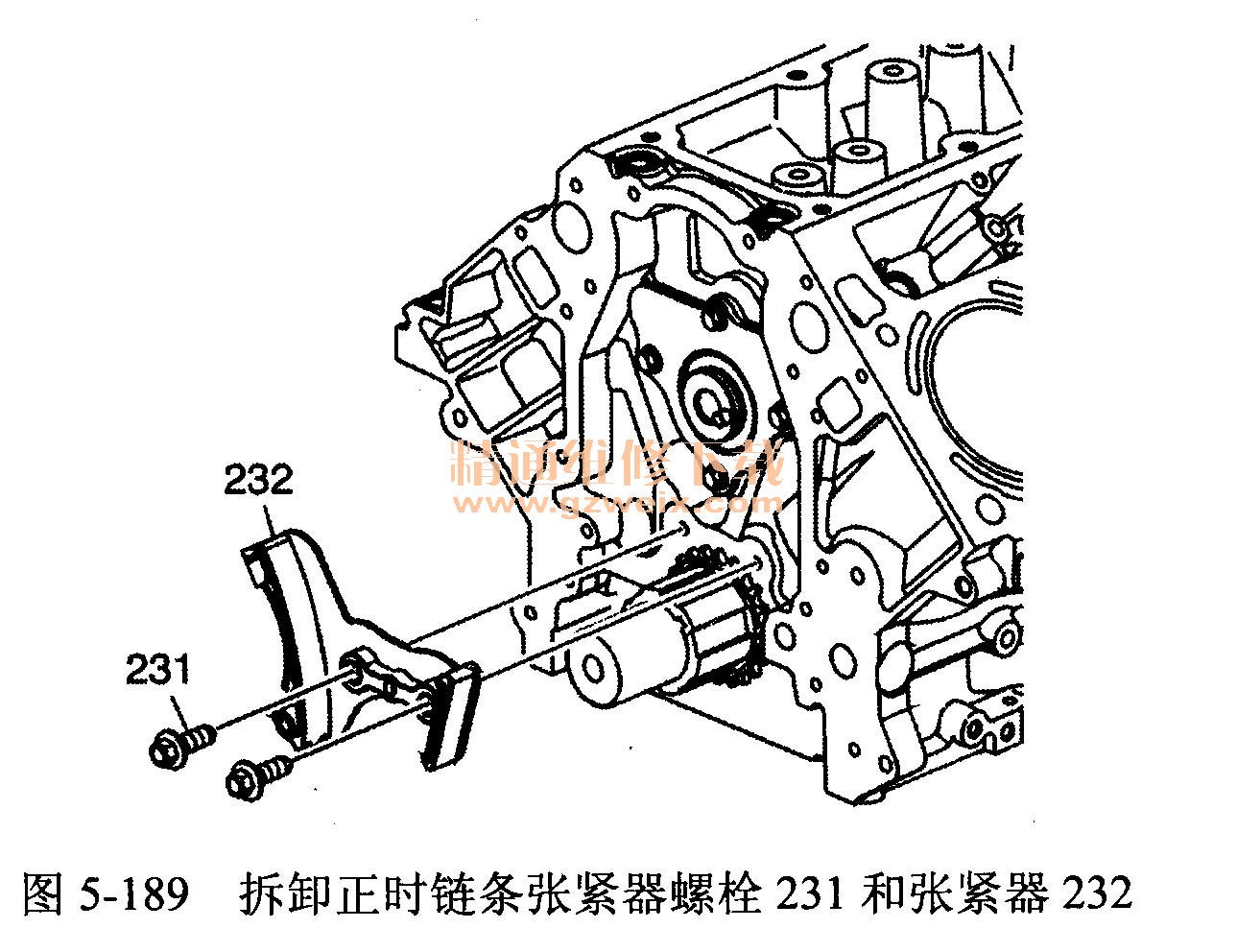

    6．拆卸正时链条张紧器螺栓231和张紧器232，如图5-189所示。

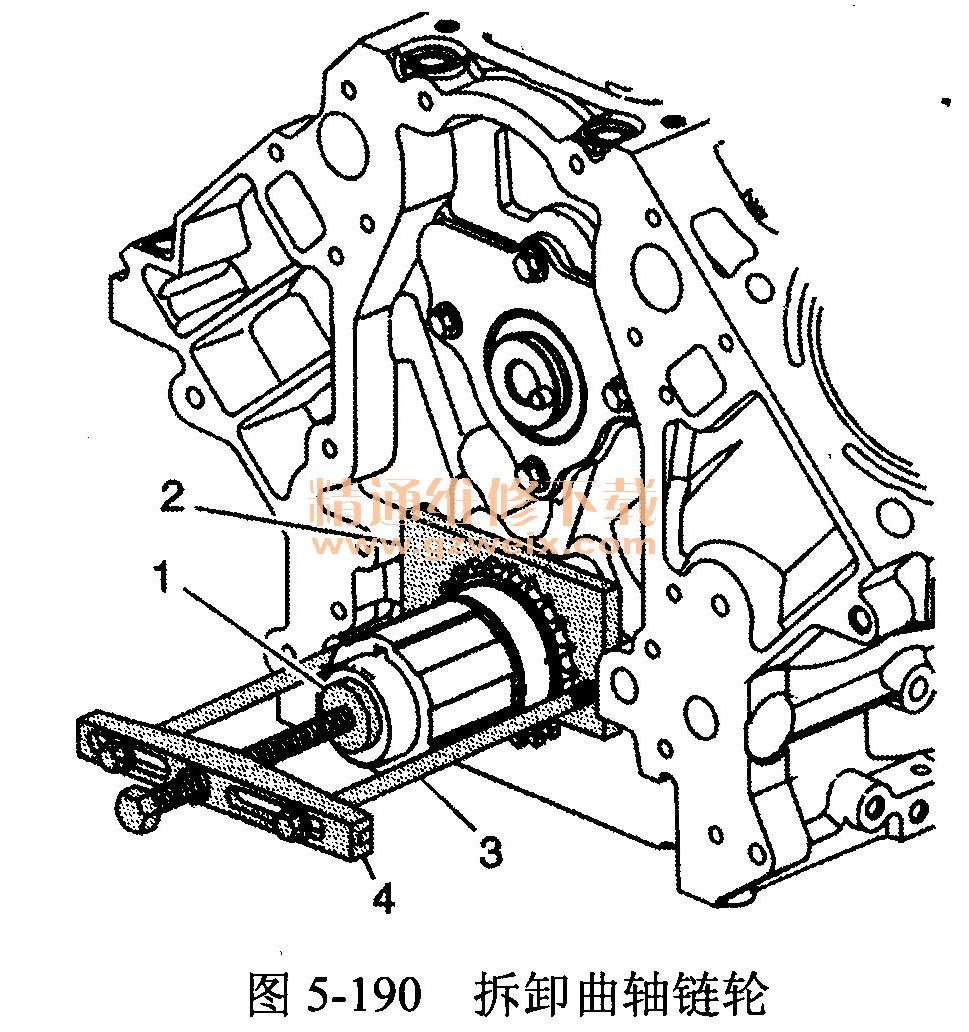

    7．使用专用工具1 （J-41816-2）和2 （J-41558）及螺栓3和工具4 （J-84334），拆卸曲轴链轮，如图5-190所示。

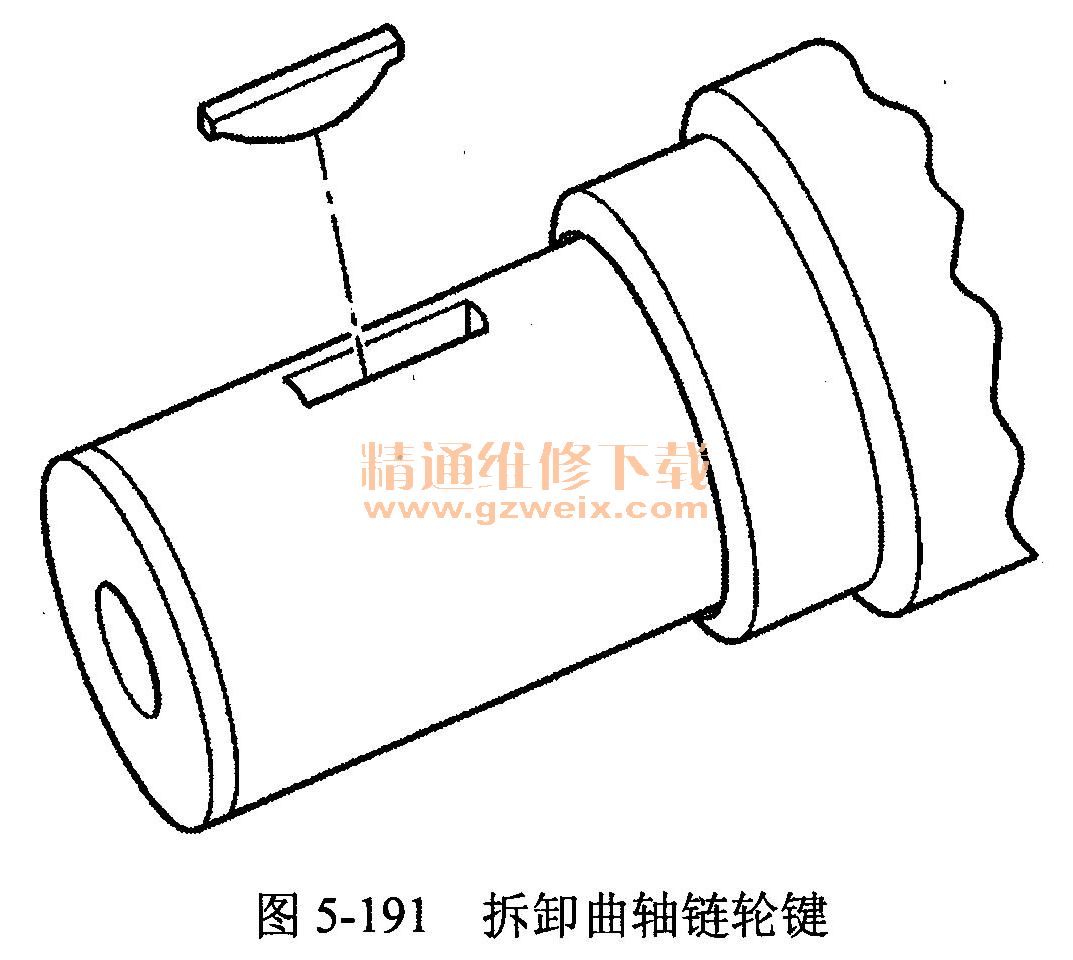

    8．拆卸曲轴链轮207，必要时，拆卸曲轴链轮键，如图5-191所示。

    正时链条和链轮的安装步骤和方法如下。
    1．如果已经将曲轴链轮键拆卸下来，要将键销安装到曲轴键槽中。
    2．将键销122敲入到键槽中，直至键销底部的两端到曲轴上，如图5-192所示。

    3．将曲轴链轮207安装到曲轴的前端。将曲轴键销与曲轴链轮键槽对齐，如图5-193所示。

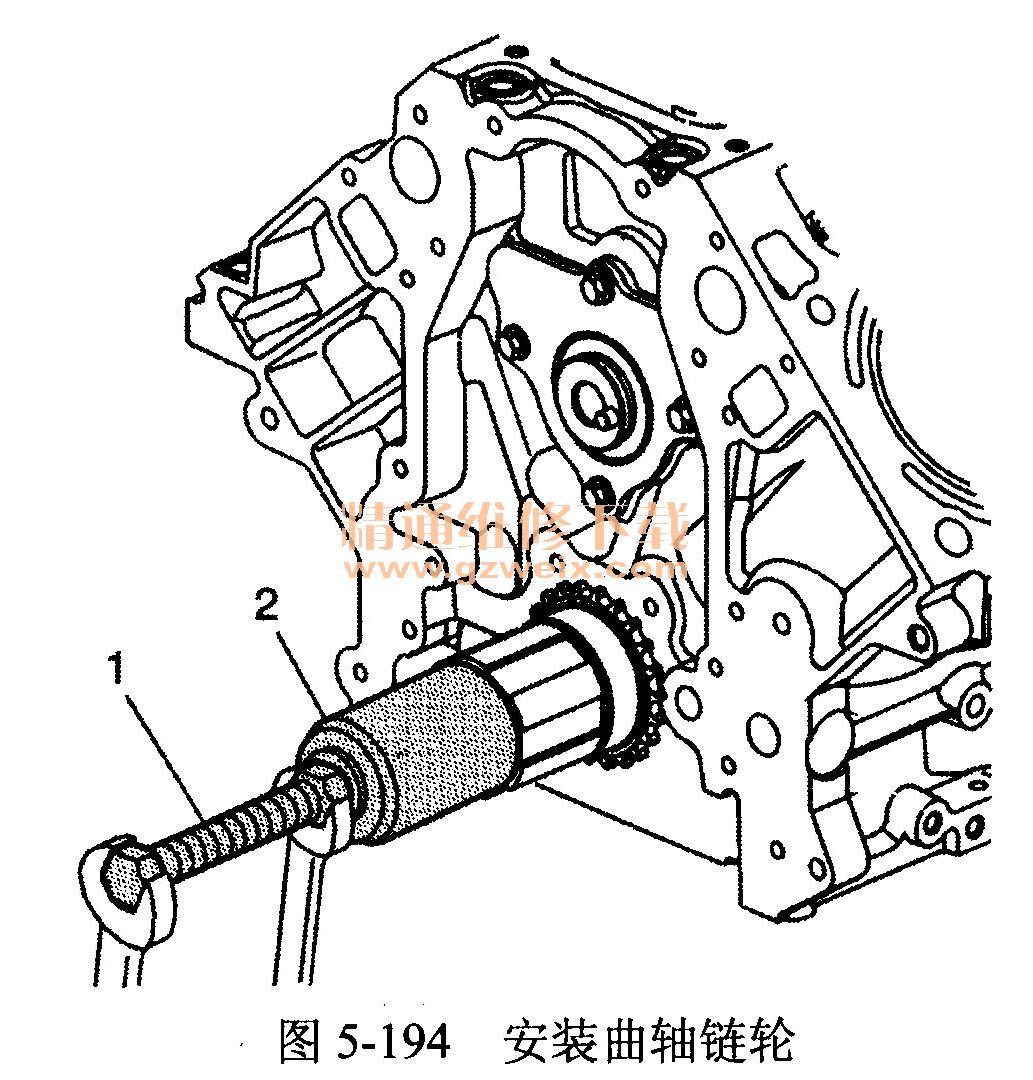

        4．使用专用工具1 （J-41478）和2 （J-41665）安装曲轴链轮。将链轮安装到曲轴上，直至完全靠在曲轴凸缘上，如图5-194所示。

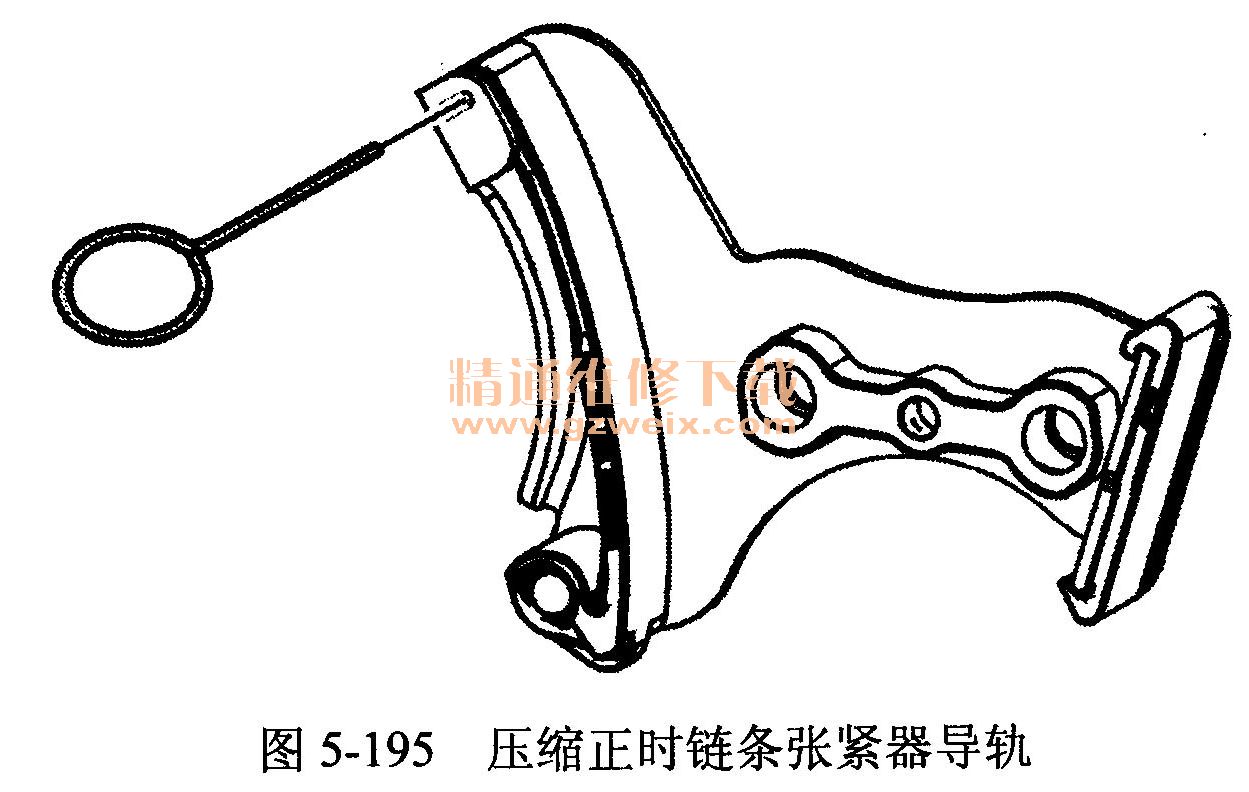

    5．压缩正时链条张紧器导轨，并安装专用工具EN-46330，如图5-195所示。

    6．安装正时链条张紧器232和螺栓231。
    7．安装定位凸轮轴链轮205，使正时标记处于6点钟位置。
    8．安装凸轮轴正时链208和新螺栓206。

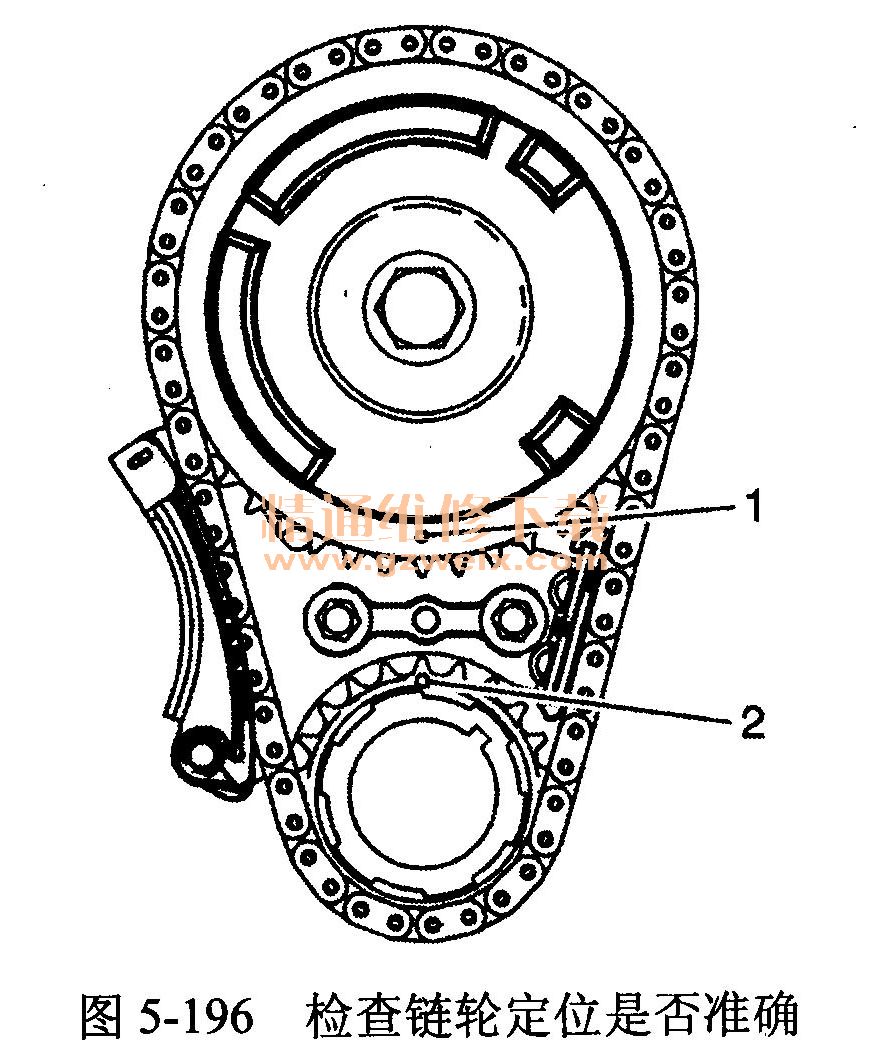

    9．检查链轮定位是否准确。凸轮轴位置执行器链轮上的标记1应该位于6点钟位置，曲轴链轮上的标记2应位于12点钟位置，如图5-196所示。

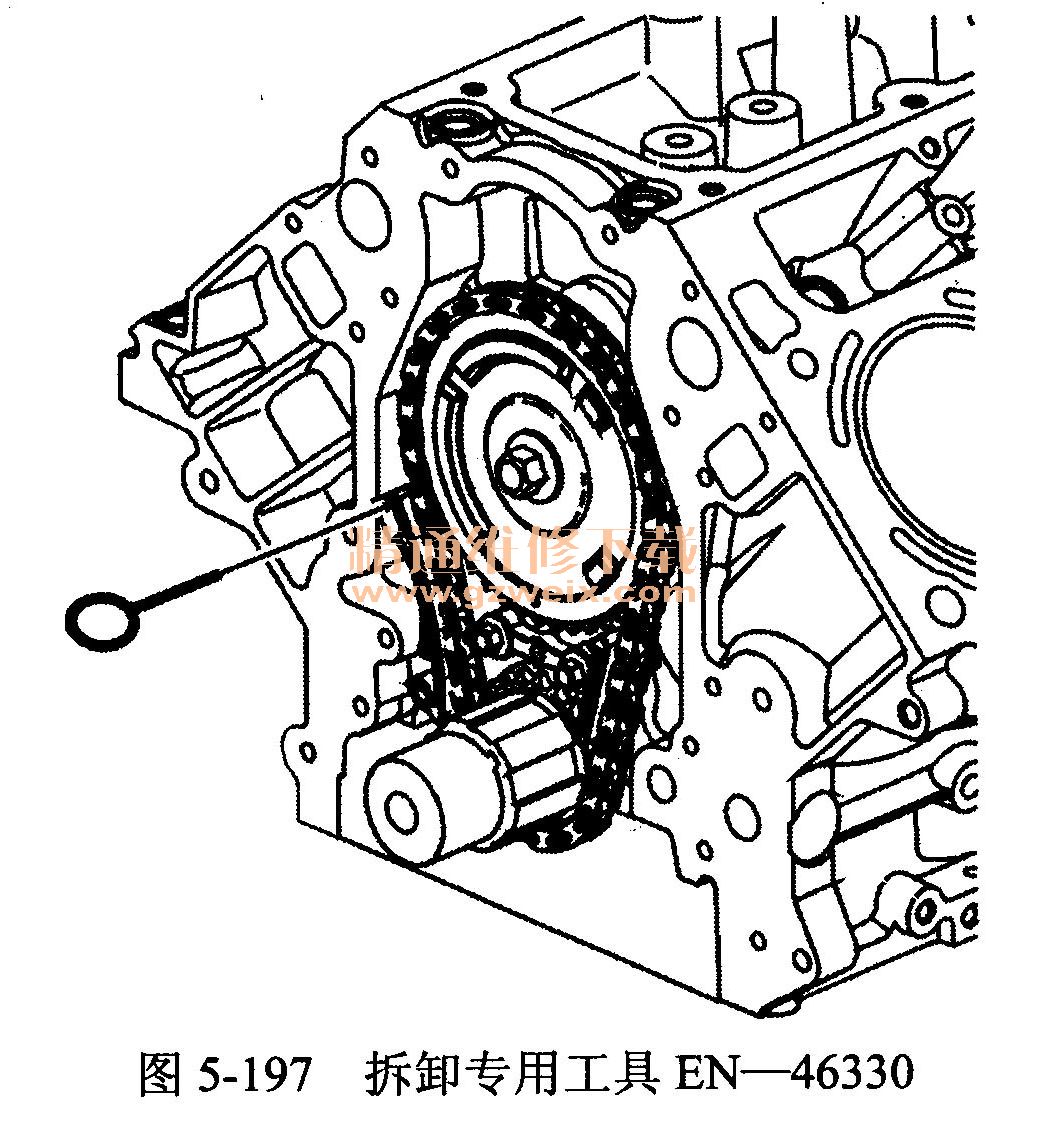

    10．拆卸专用工具EN-46330，如图5-197所示。

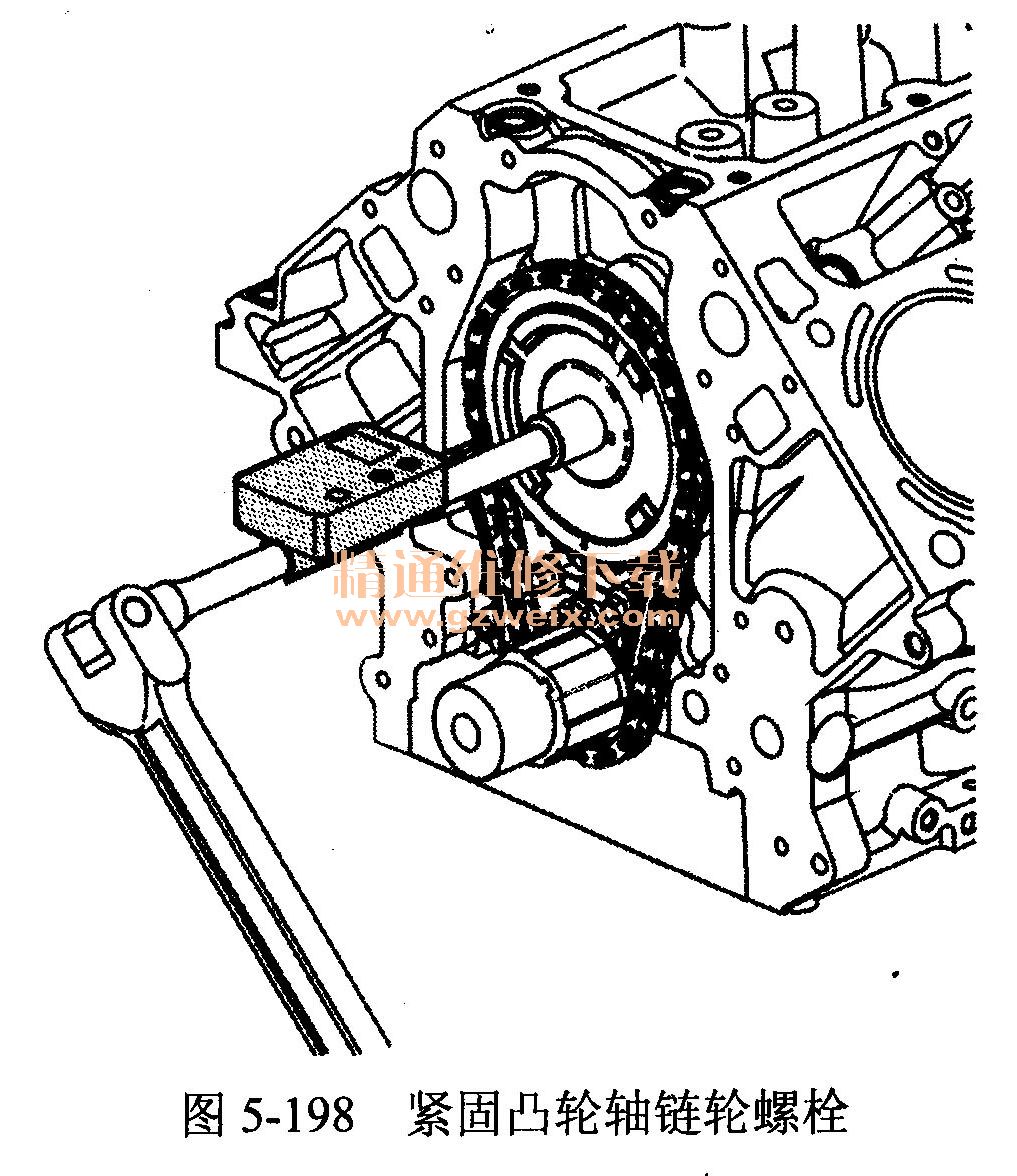

    11．紧固凸轮轴链轮螺栓，如图5-198所示。

    12．安装专用工具1 （J-42386-A）和螺栓。
    13．安装起动机的电机。
    14．安装机油泵。
