(二)正时皮带和张紧轮的检查
正时皮带和张紧轮的检查步骤和方法如下。

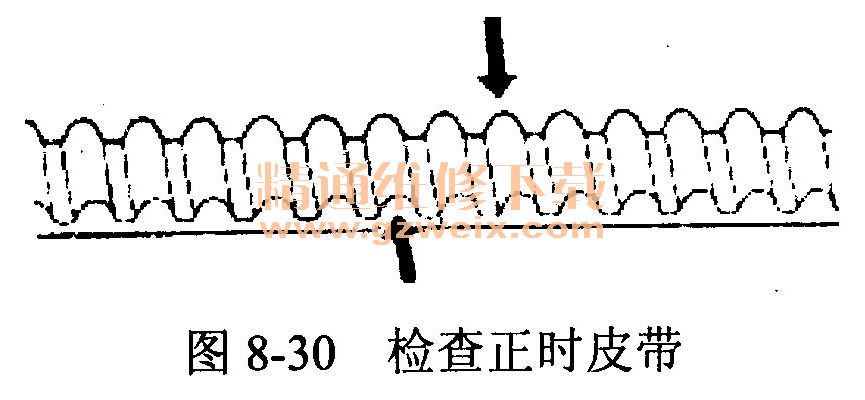

1.检查正时皮带,如图8-30所示。看有无磨损和裂纹,需要时应进行更换。

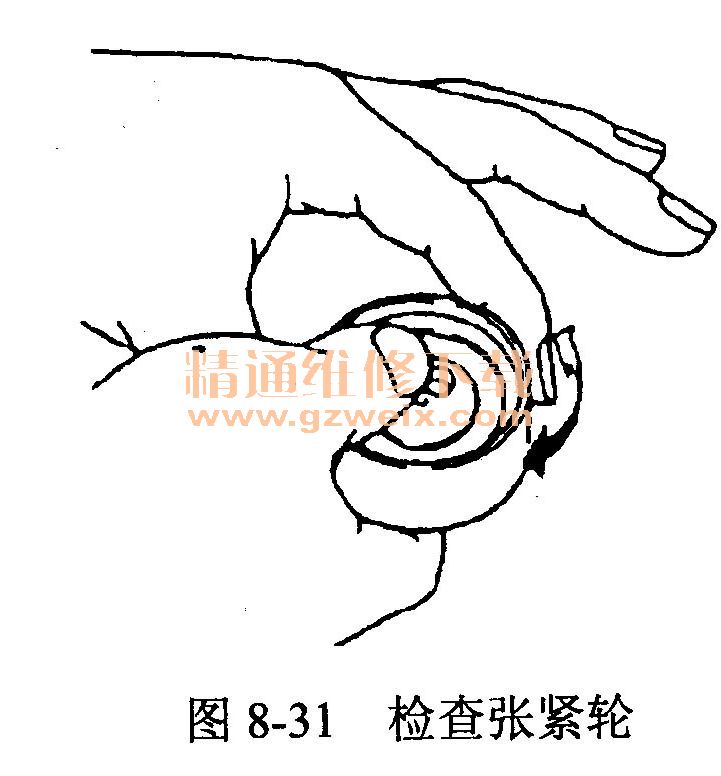

2.检查张紧轮,看转动是否灵活,如图8-31所示。
(三)正时皮带和张紧轮的安装
正时皮带和张紧轮的安装步骤和方法如下。
1.将张紧轮板装在张紧轮上。将张紧轮板的凸齿插入到张紧轮的孔中,如图8-32所示。
2.安装张紧轮和张紧轮板。

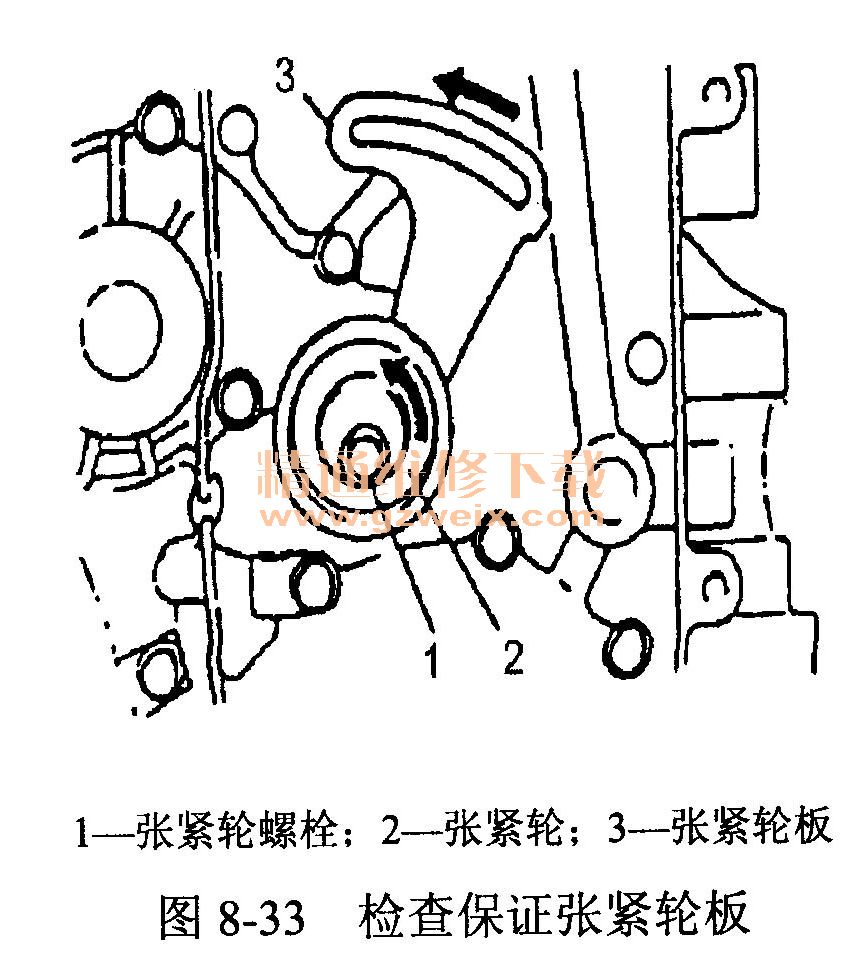

此时,不要用搬手拧紧张紧轮螺栓,只用手拧紧即可。检查保证张紧轮板如图8-33所示,按箭头方向运动会使张紧轮按同样的方向运动。如果没有发生轮板和张紧轮之间的有关运动,应拆下张紧轮和轮板,将轮板凸齿重新插入张紧轮的孔中。
3.检查凸轮轴正时皮带轮上的正时标记,如图8-34所示。该标记应对准汽缸盖罩上的“V”形缺口。如果没有对准,可通过转动凸轮轴的方法使两个标记对准,但必须注意,转动不能超过其允许范围。

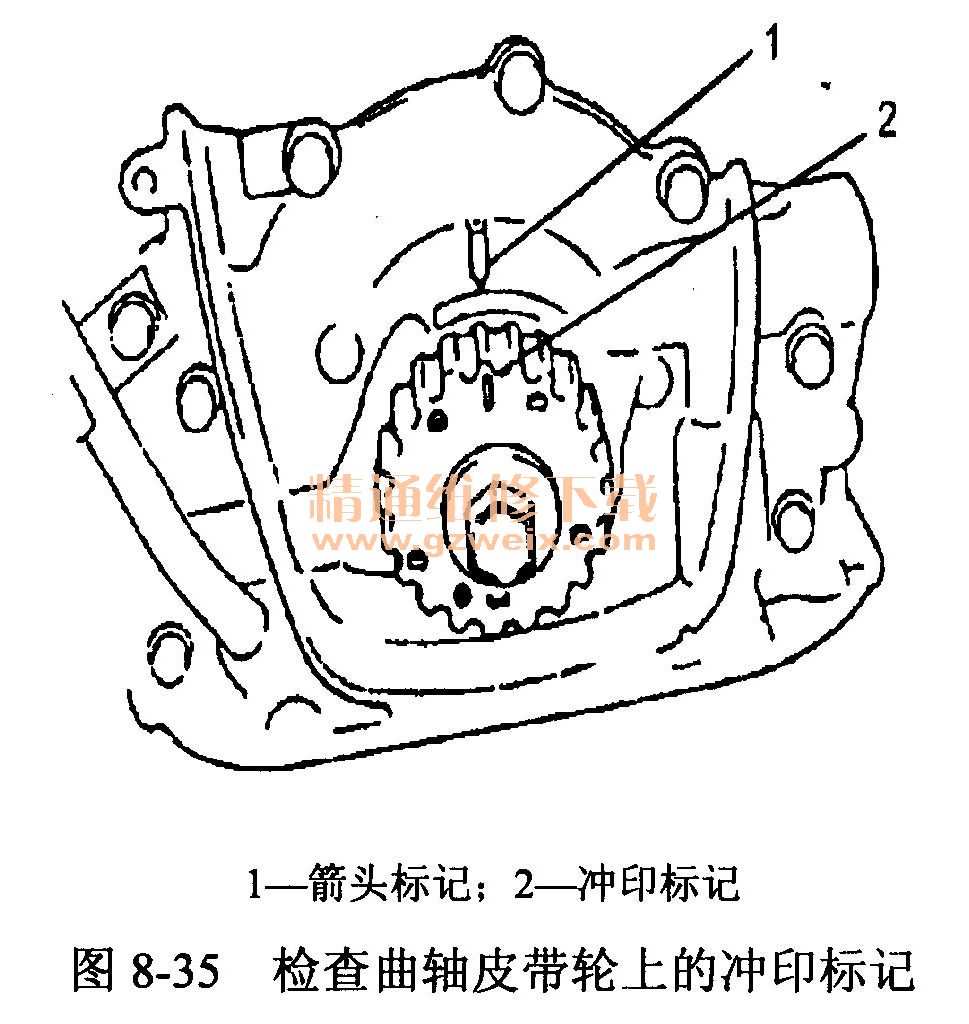

4.检查曲轴皮带轮上的冲印标记,如图8-35所示。该标记应与油泵壳上的箭头对准。如果没有对准,可通过转动曲轴的方法使两个标记对准,但必须注意转动不能超过其允许范围。
5.安装正时皮带和张紧轮弹簧。

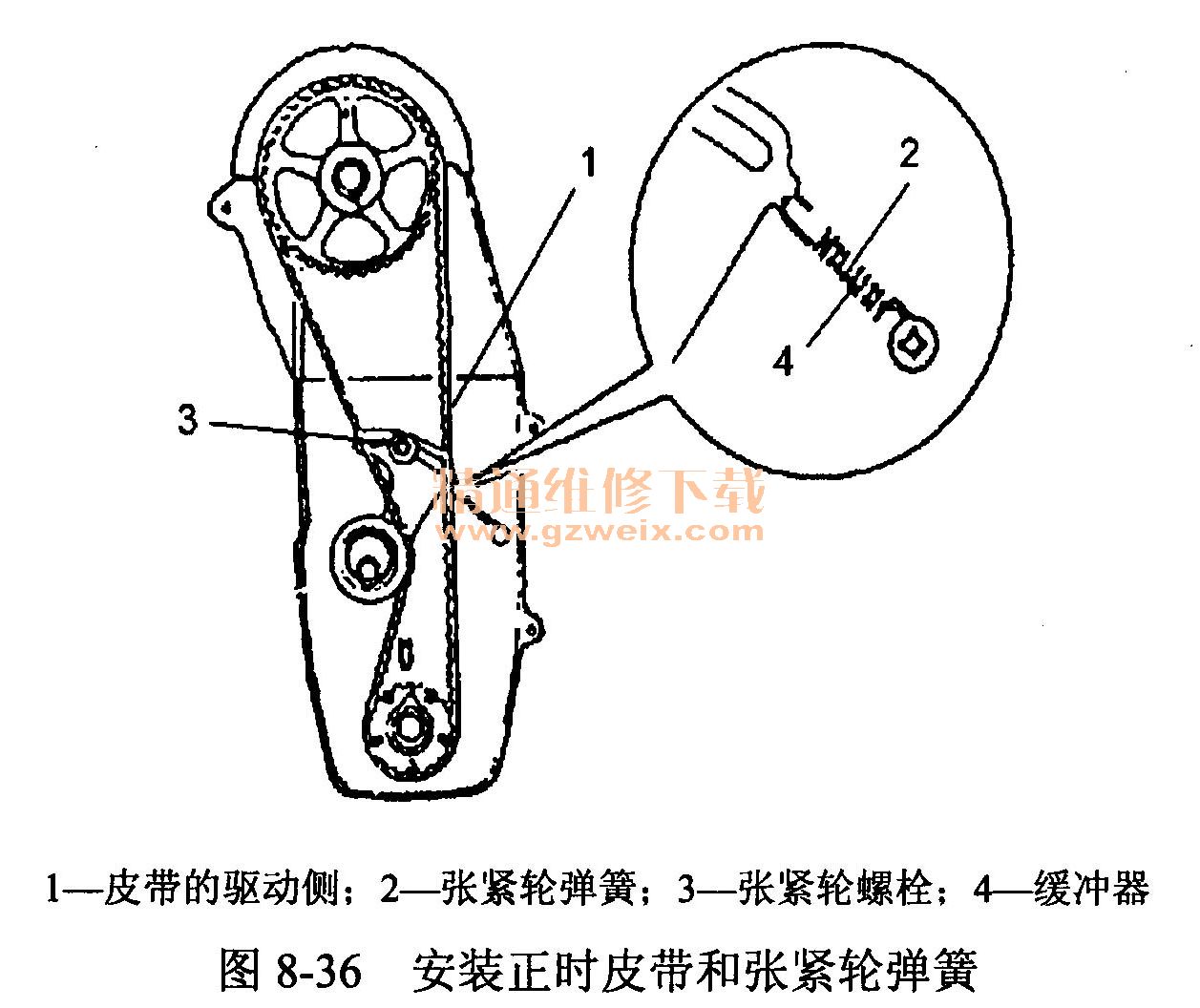

使两组标记对准,张紧轮板推向上,在两个皮带轮上安装正时皮带,使皮带的驱动侧(端)无松弛现象。然后。如图8-36所示,装上张紧轮簧,并用手拧紧张紧轮螺栓。
注意:
①装正时皮带时,应使皮带上的箭头标记(NI)与曲轴的旋转方向一致。
②在这种情况下,4号活塞位于压缩行程的上止,点。

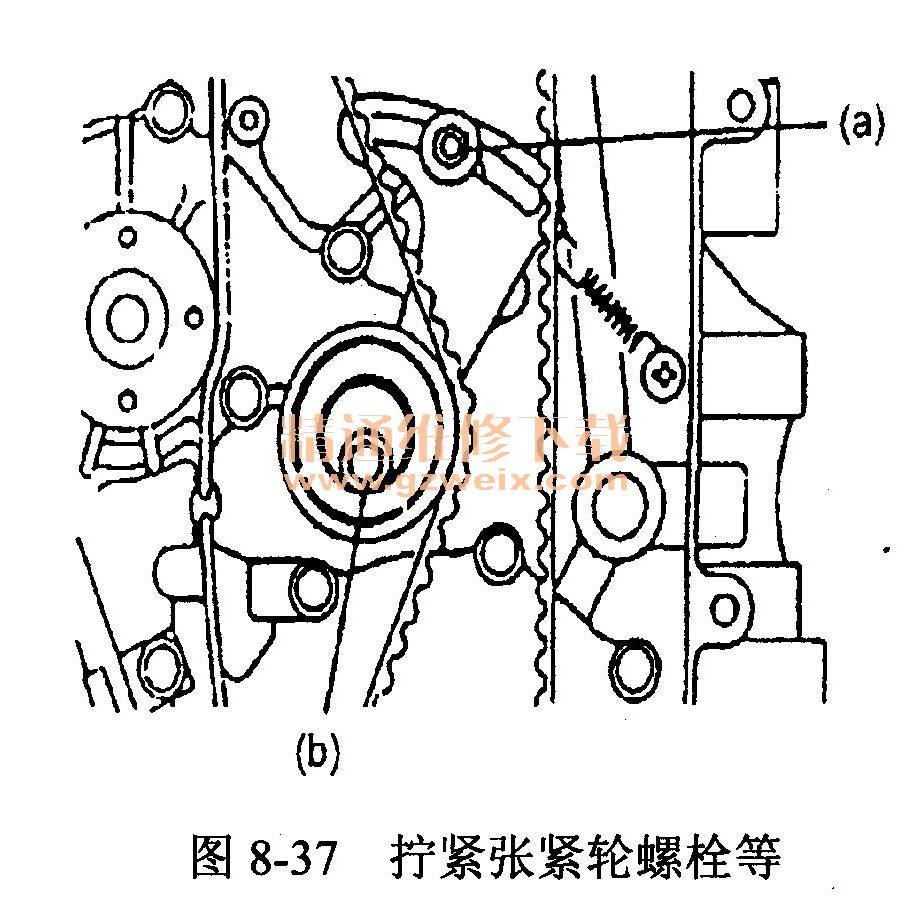

6.安装后,为了张紧松弛的正时皮带,可顺时针方向转动曲轴两圈。当确信皮带无松弛后,首先拧紧张紧轮螺栓,然后按规定的力矩拧紧张紧轮螺栓,如图8-37所示。

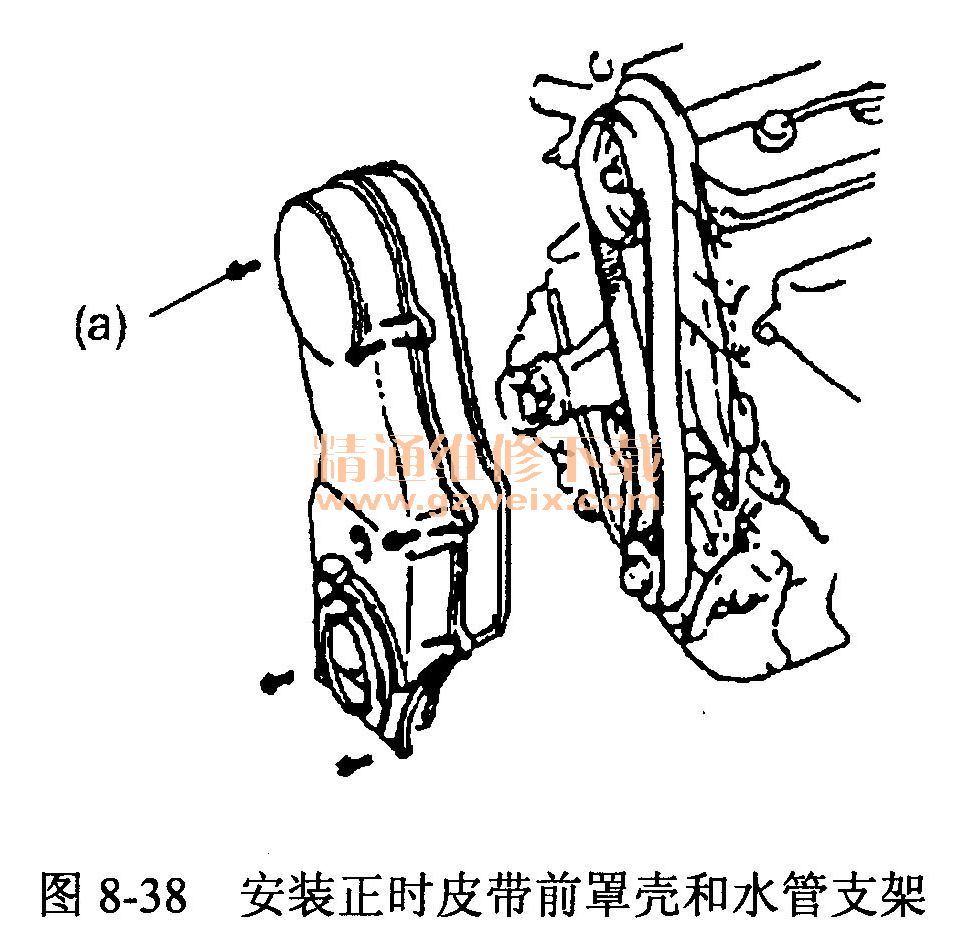

7.安装正时皮带前罩壳和水管支架,如图8-38所示。安装前,应确认密封件位于水泵和油泵壳之间。
拧紧力矩:(a)为11N·m

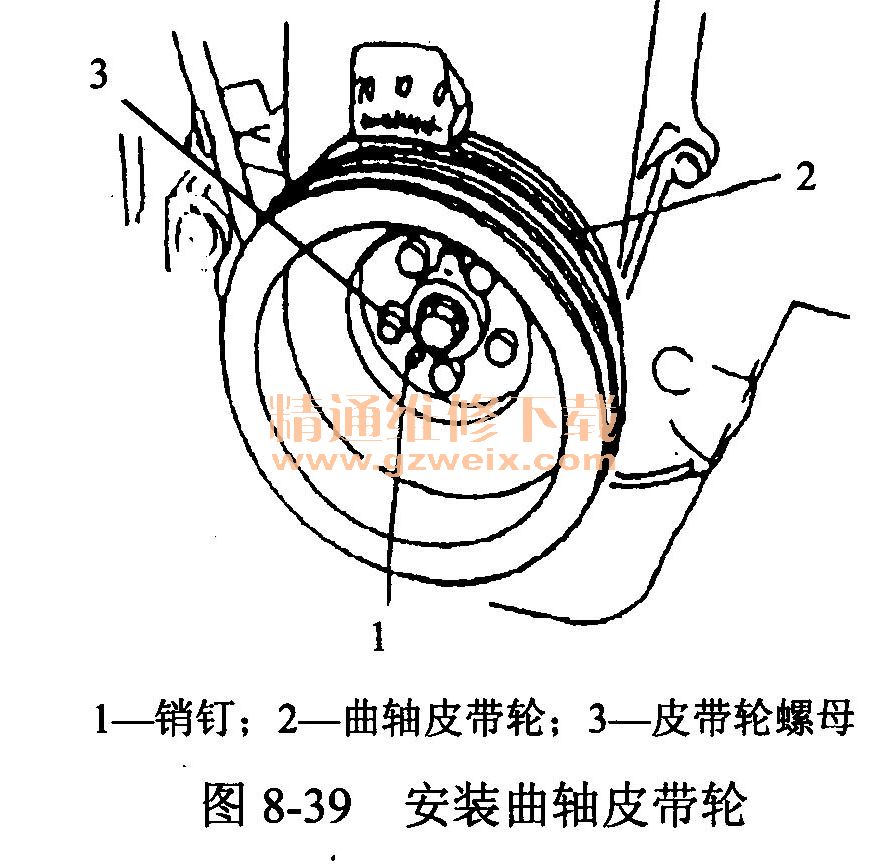

8.安装曲轴皮带轮,如图8-39所示。
将皮带轮上的孔装入曲轴正时皮带轮上的销钉上,然后按规定的力矩拧紧皮带轮螺栓。
拧紧力矩:(a)为16N·m
9.装上水泵皮带轮和发电机/水泵驱动皮带。调整发电机/水泵驱动皮带的松紧。
10.安装空调压缩机皮带。调整皮带的松紧。
11.将制动助力器软管和水管连接到进气歧管、恒温管盖和水管上,并固定好。
12.向冷却系统加注冷却液,排出系统中的空气。
13.装上蓄电池,并接好负极电线。
14.确定软管连接处应无冷却液泄漏。
