长安铃木吉姆尼（M13型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-12 14:43:37

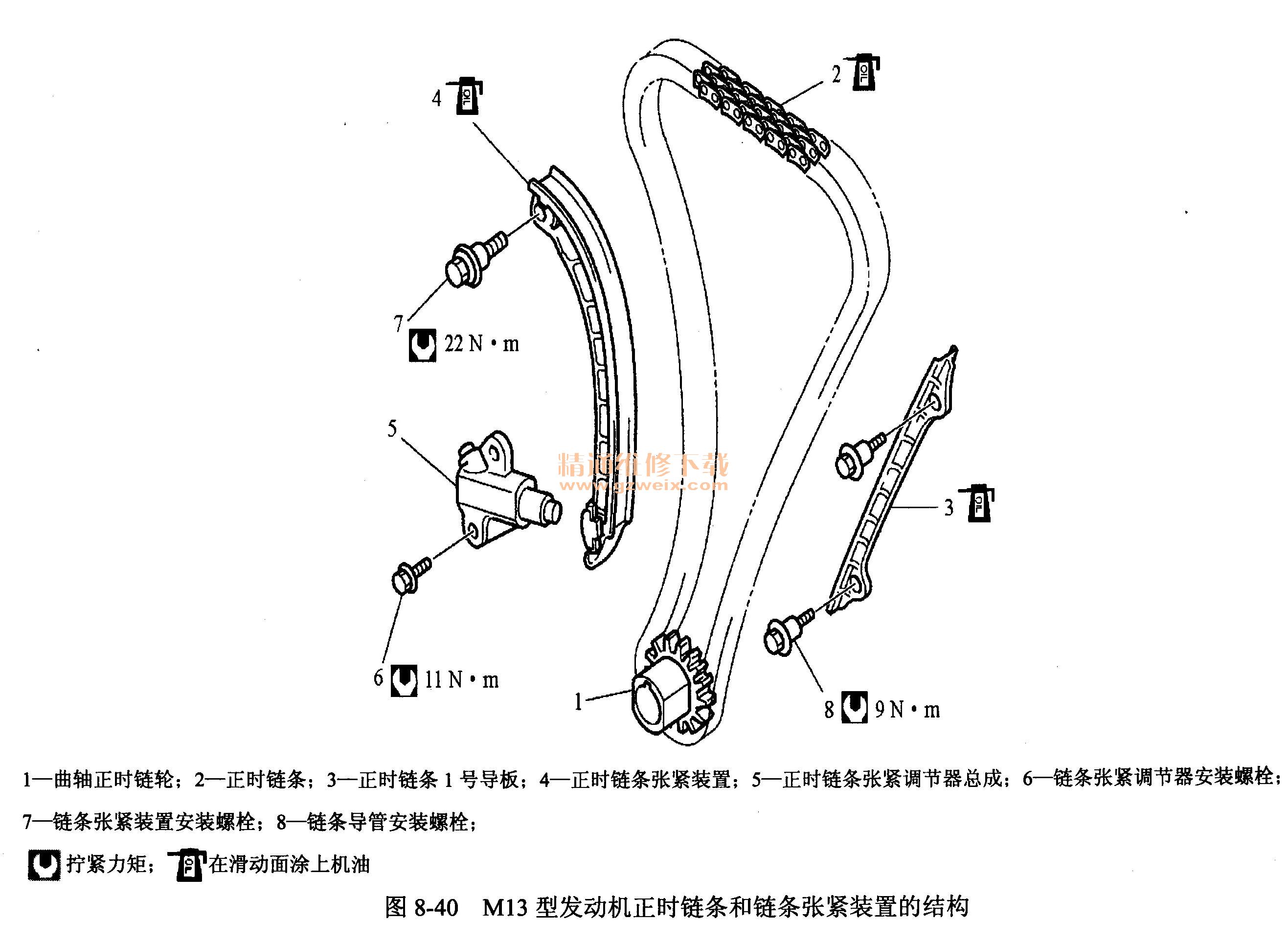

M13型发动机正时链条和链条张紧装置的结构如图8-40所示。

（一）M13型发动机正时链条和链条张紧装置的拆卸

    正时链条和链条张紧装置的拆卸步骤和方法如下。

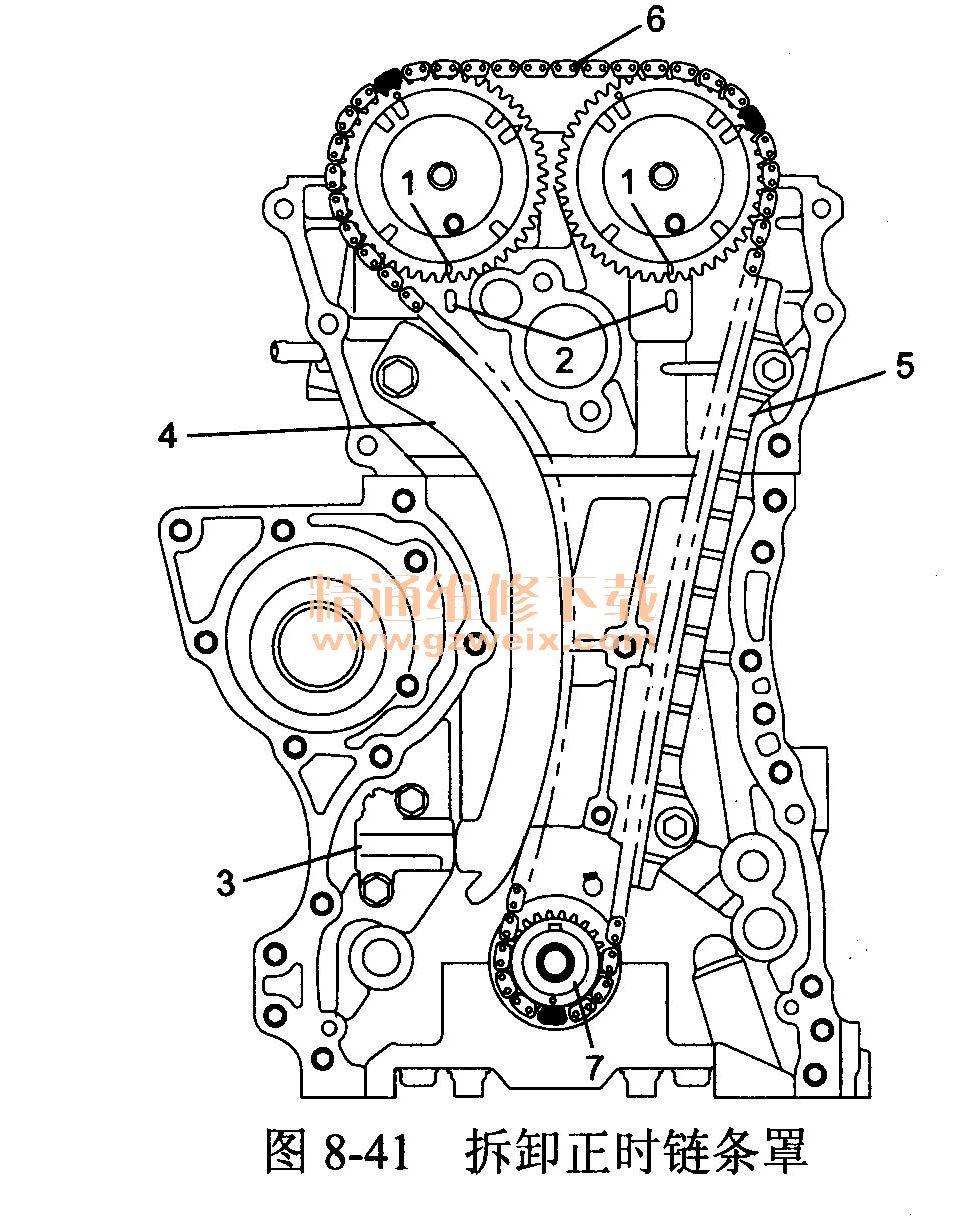

    1．拆卸正时链条罩，如图8-41所示。

    2．通过转动曲轴将进气凸轮轴和排气凸轮轴正时链轮标记1分别与汽缸盖的2槽口对齐。
    3．拆卸正时链张紧调节器总成3。
    4．拆下正时链张紧装置4。
    5．拆下正时链1号导板5。
    6．卸下正时链6以及曲轴正时链轮7。
    注意：拆下正时链后，切勿转动曲轴和凸轮轴超过“安装”部分描述的所允许的各自转动范围。否则的话，活塞和气门之间以及气门本身可能会受到影响，并且可能会损坏与活塞和气门有关的零、部件。
