注意：卸下正时链后，转动曲轴和凸轮轴切勿超过如图8-42所示的（“a”，“b”）程度。否则的话，活塞和气门之间以及气门本身可能会受到影响，并且可能会损坏与活塞和气门有关的零、部件。

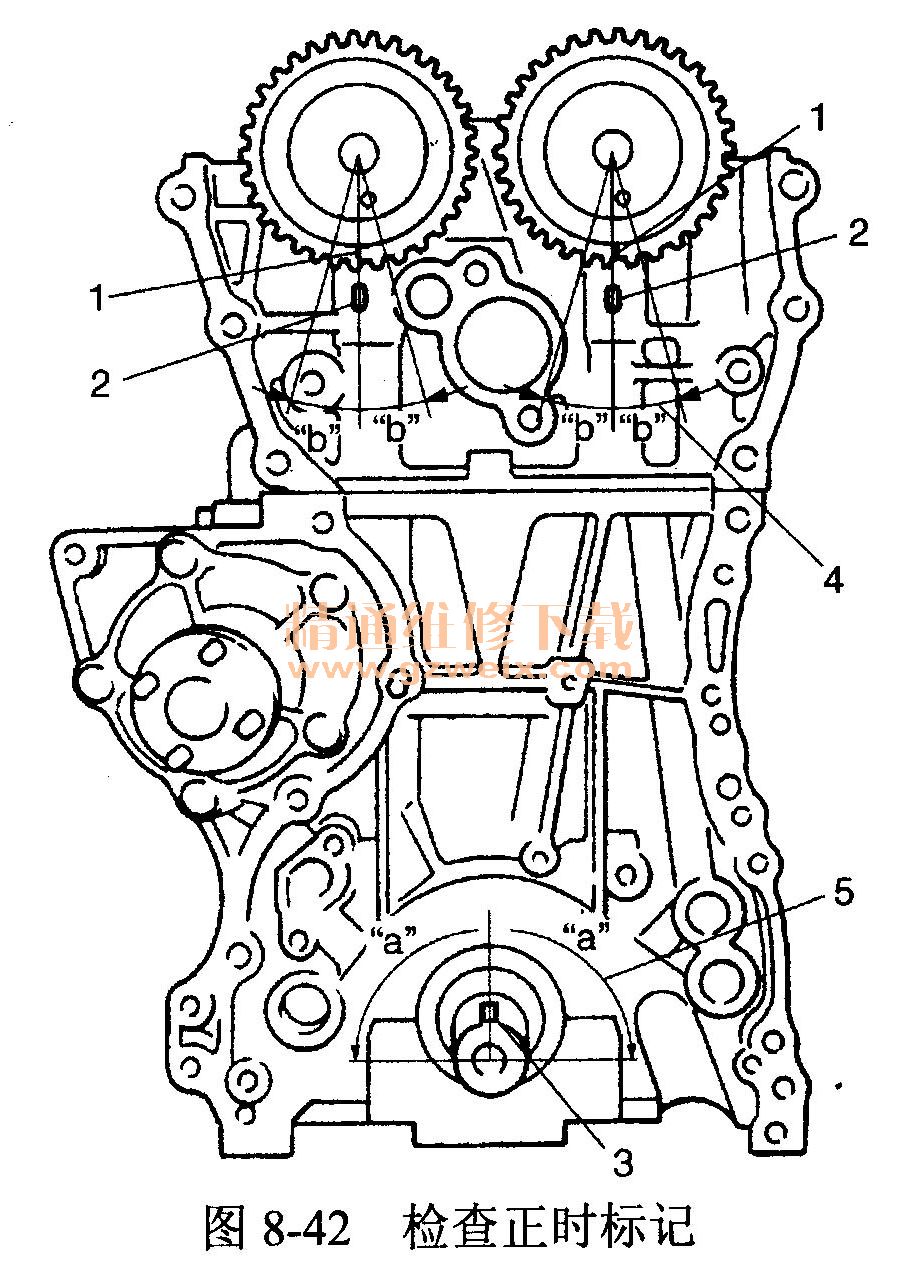

1．如图8-42所示，检查进气凸轮轴和出气凸轮轴正时链轮上的匹配标记1是否与汽缸盖上的槽口2相匹配。

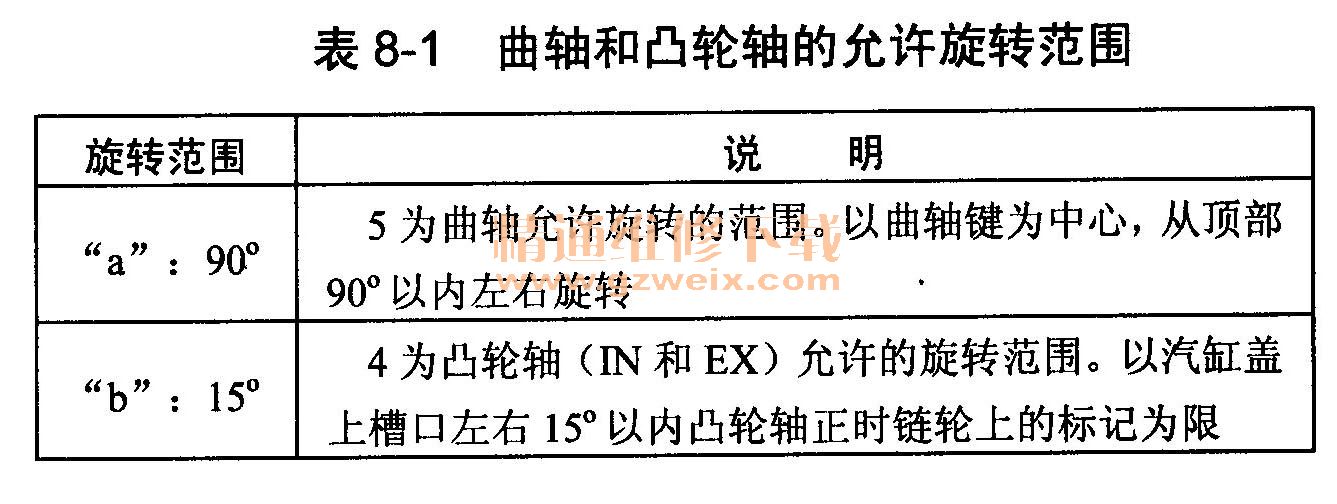

2．安装曲轴键3并转动曲轴以将曲轴键定位在曲轴的上部。曲轴和凸轮轴的允许旋转范围如表8-1所列。

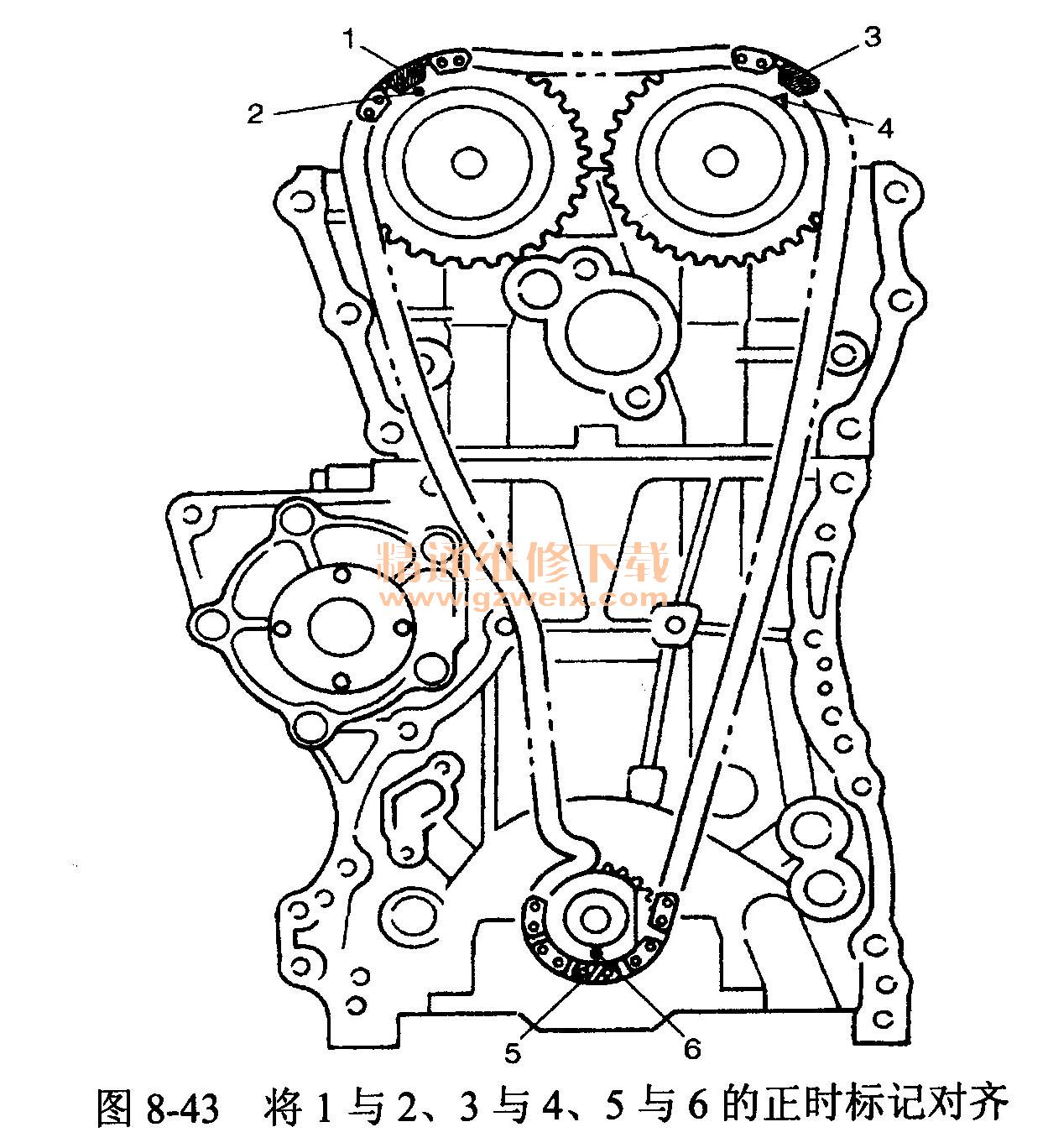

3．如图8-43所示，将正时链的黑蓝色链板'1与凸轮轴正时链轮上的标记2对齐，然后将黑蓝色链板3与三角标记4对齐，由此安装正时链。
4．将正时链的金色链板5与曲轴正时链轮上的标记6对齐，从而将曲轴正时链轮安装到正时链上。然后将装配有正时链的曲轴正时链轮安装到曲轴上。

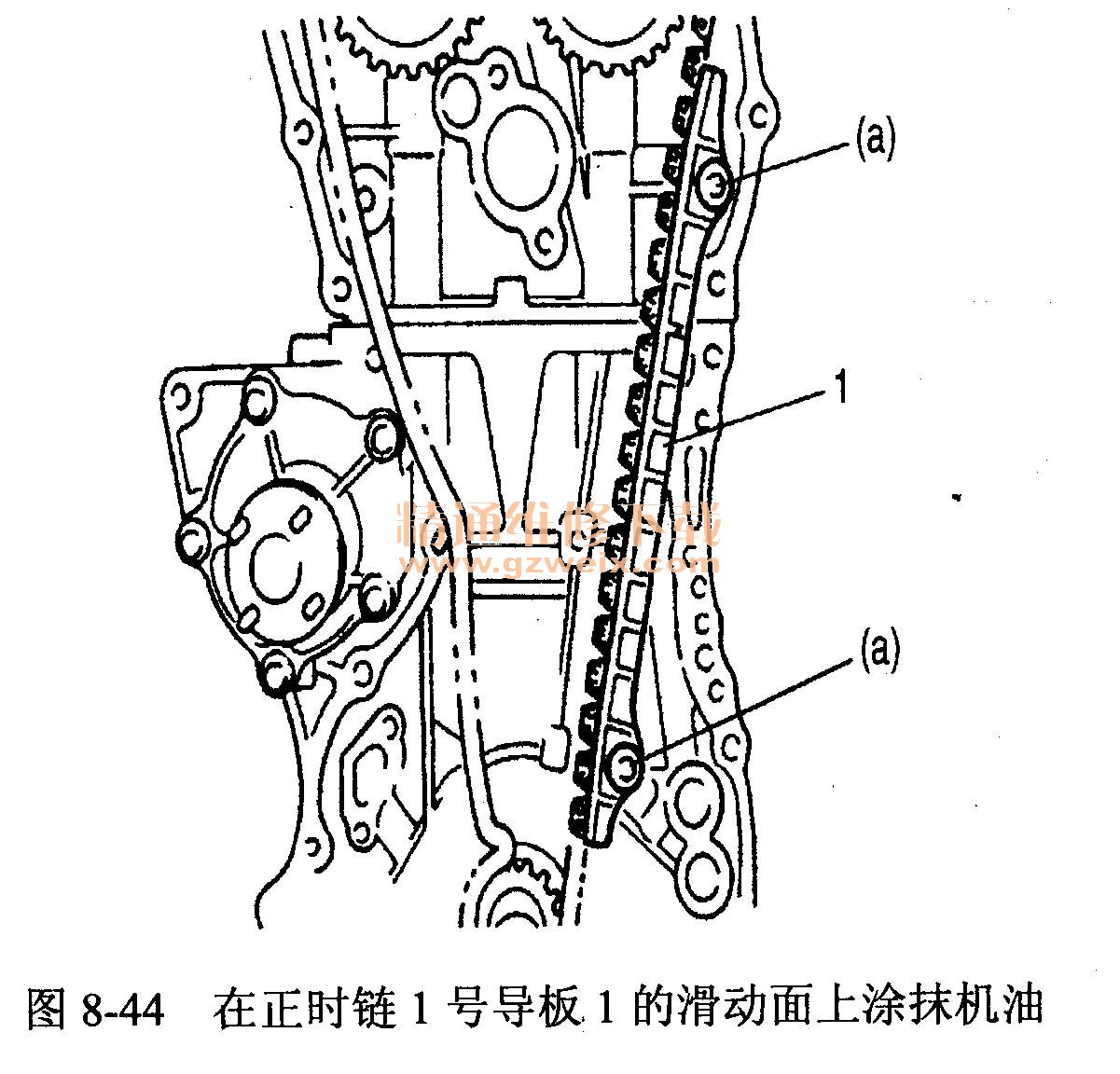

5．在正时链1号导板1的滑动面上涂抹机油，并如图8-44所示进行安装。

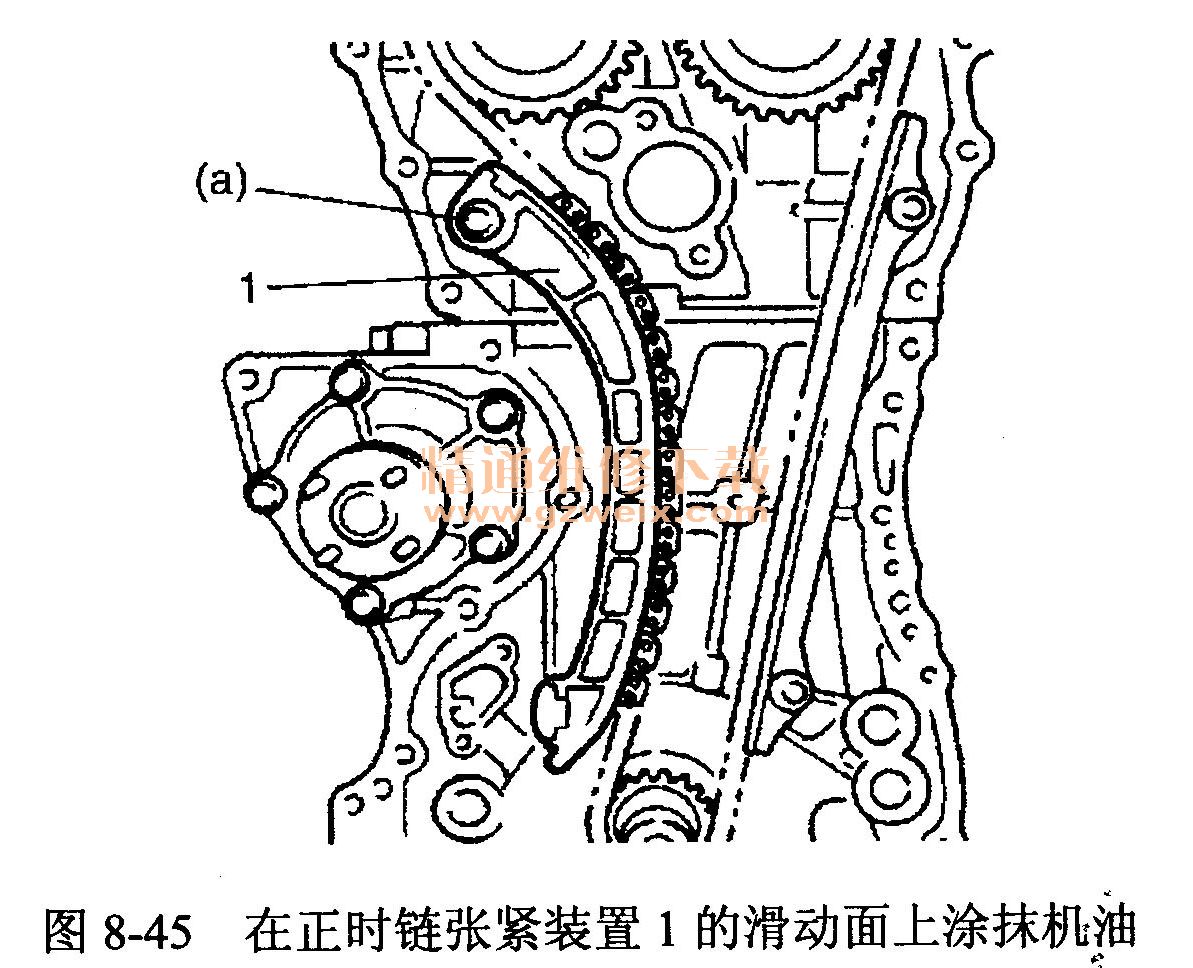

6．在正时链张紧装置1的滑动面上涂抹机油，如图8-45所示。并安装正时链张紧装置和垫片。
7．检查进气凸轮轴和排气凸轮轴正时链轮上的匹配标记1是否与正时链的黑蓝色链板2相匹配，以及曲轴正时链轮上的匹配标记3是否与正时链的金色链板4相匹配，如图8-46所示。

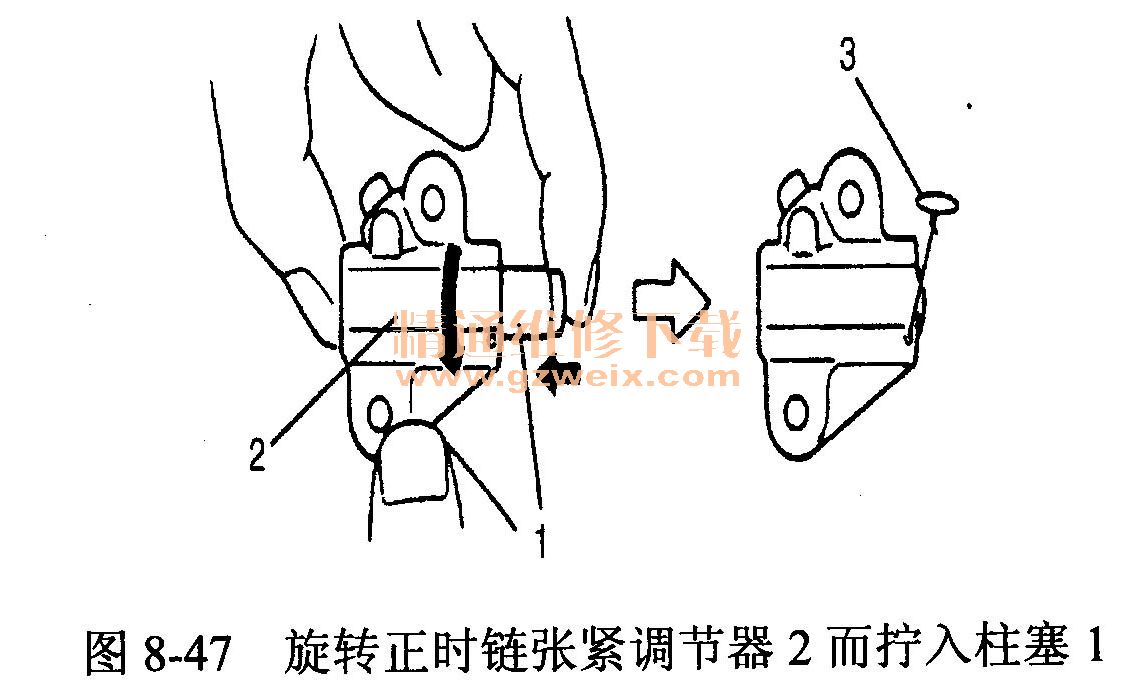

8．以图8-47所示的箭头方向旋转正时链张紧调节器2而拧入柱塞1，并安装保持架3（导线）使柱塞固定到位。

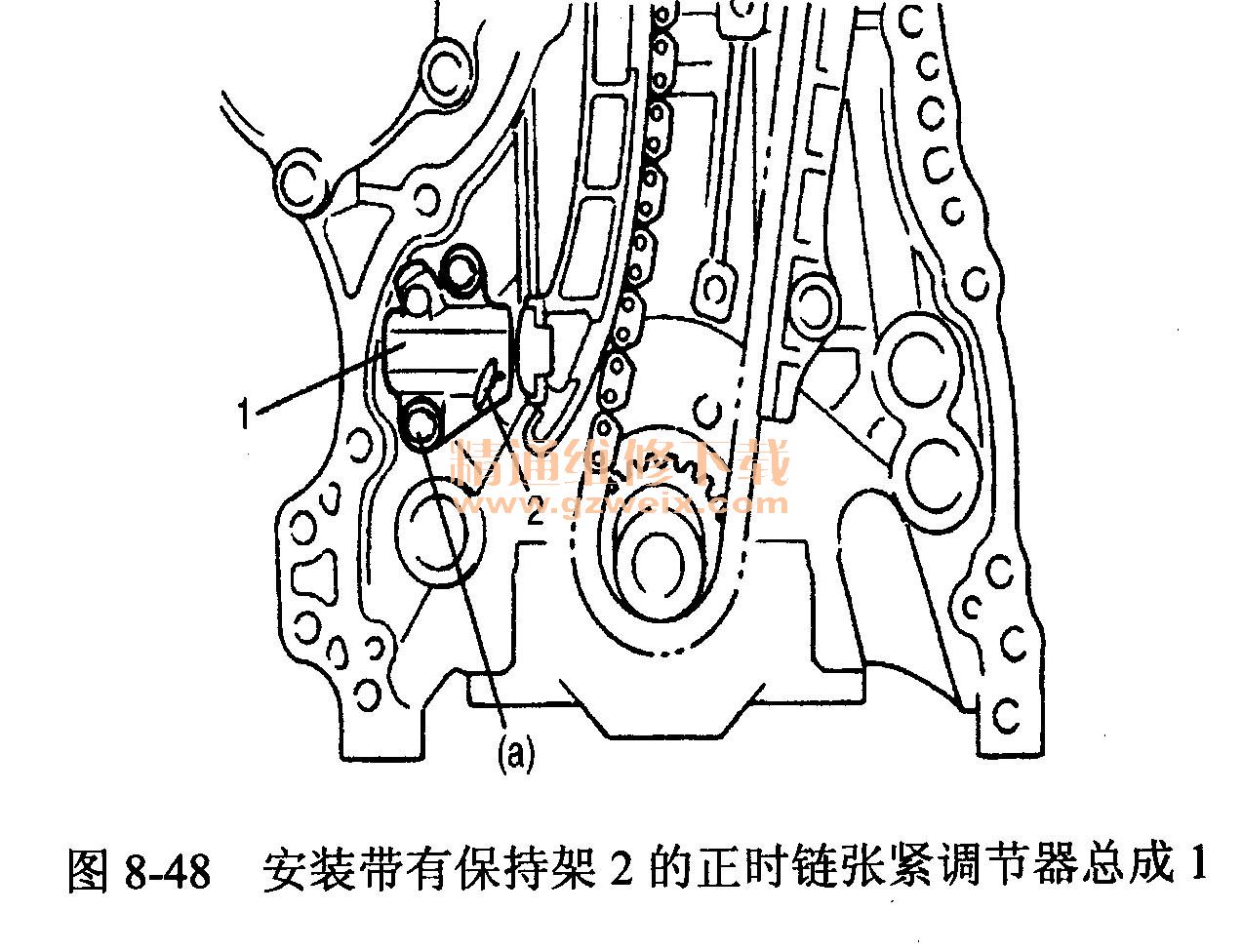

9．安装带有保持架2的正时链张紧调节器总成1，如图8-48所示。按规定力矩拧紧调节器螺栓（a）,然后从正时链张紧调节器总成上卸下保持架。

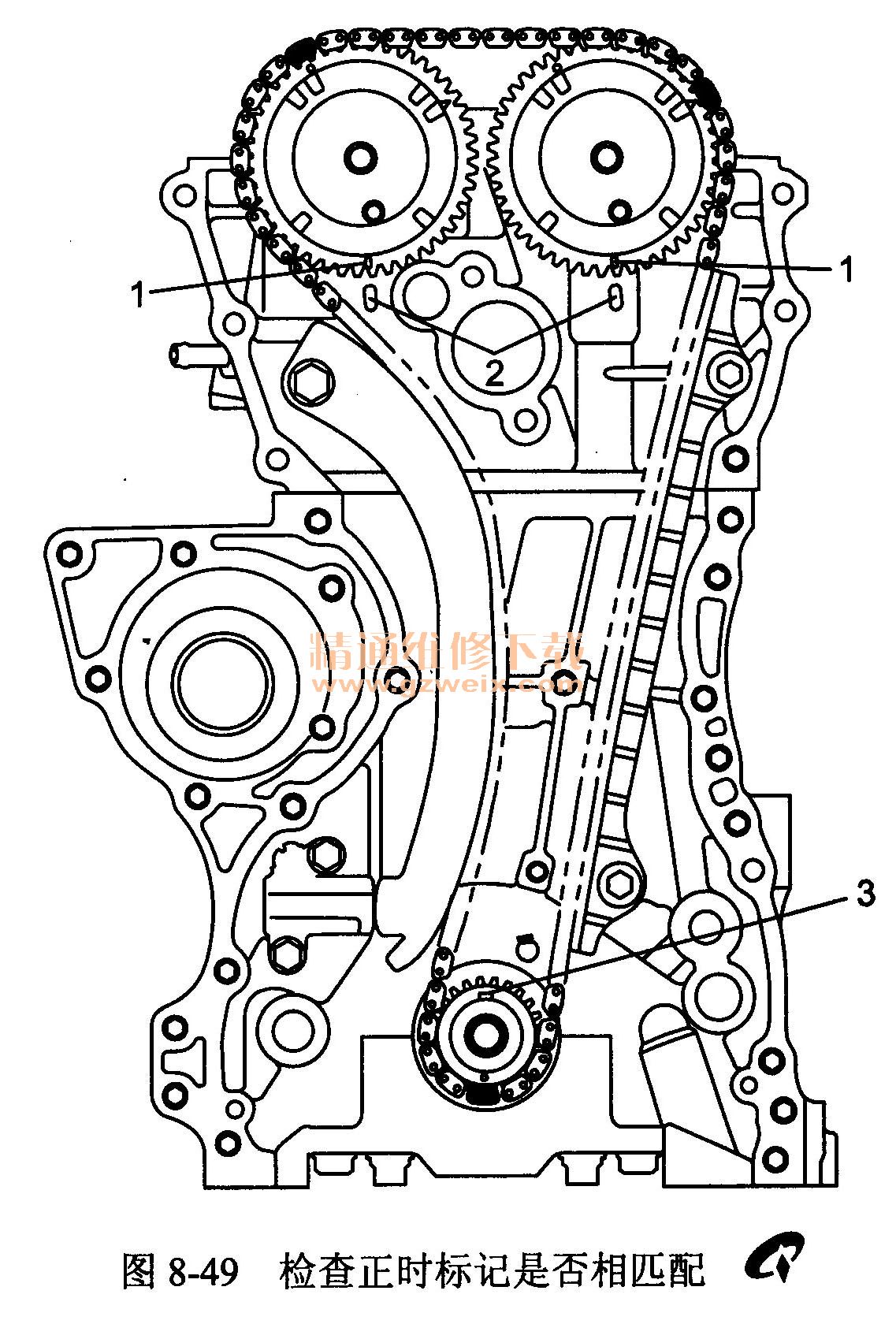

10．如图8-49所示，将发动机机油涂在正时链，然后顺时针转动曲轴2圈，并检查进气凸轮轴和排气凸轮轴正时链轮上匹配标记1是否与汽缸盖上的槽口2相匹配，以及曲轴键3是否处在曲轴的上部。如果正时链上每一标记不和匹配标记相匹配，则调整每一链轮和正时链。
