二、FJ CRUISER （ FJ酷路泽）轿车1 GR- FE发动机正时链条拆卸步骤
    1）拆卸蓄电池。
    2）排放发动机冷却液。
    3）排放发动机机油。
    4）拆卸动力转向管路。
    5）对于4轮驱动车型，拆卸前分动器托架。
    6）拆卸风扇。
    7）拆卸发电机总成。
    8）拆下空调压缩机总成。

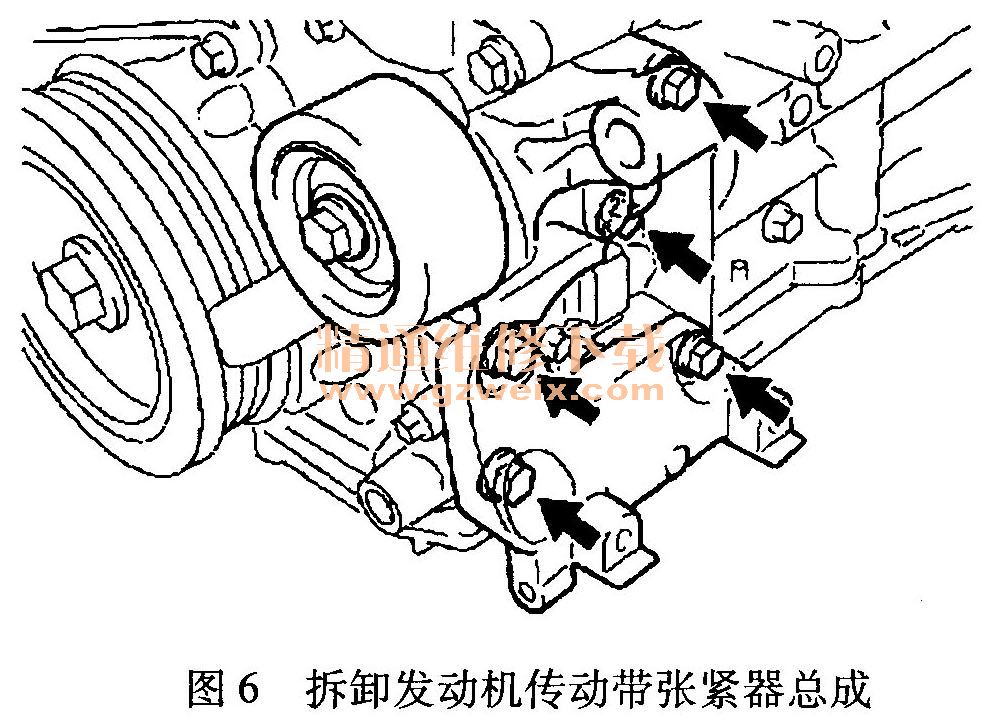

    9）按照图6所示，拆卸发动机传动带张紧器总成。

    10）拆卸机油油尺导管。

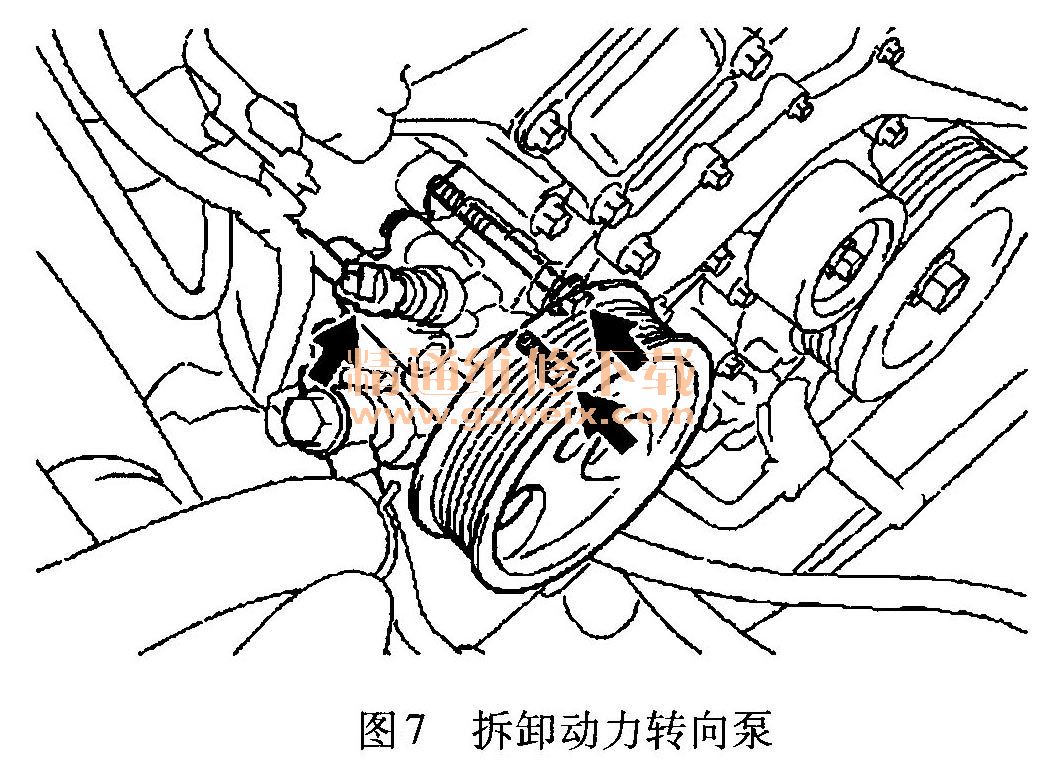

    11）按照图7所示，拆卸动力转向泵总成：

    ①断开动力转向压力开关接头。
    ②拆卸2个螺栓，拆下动力转向泵。

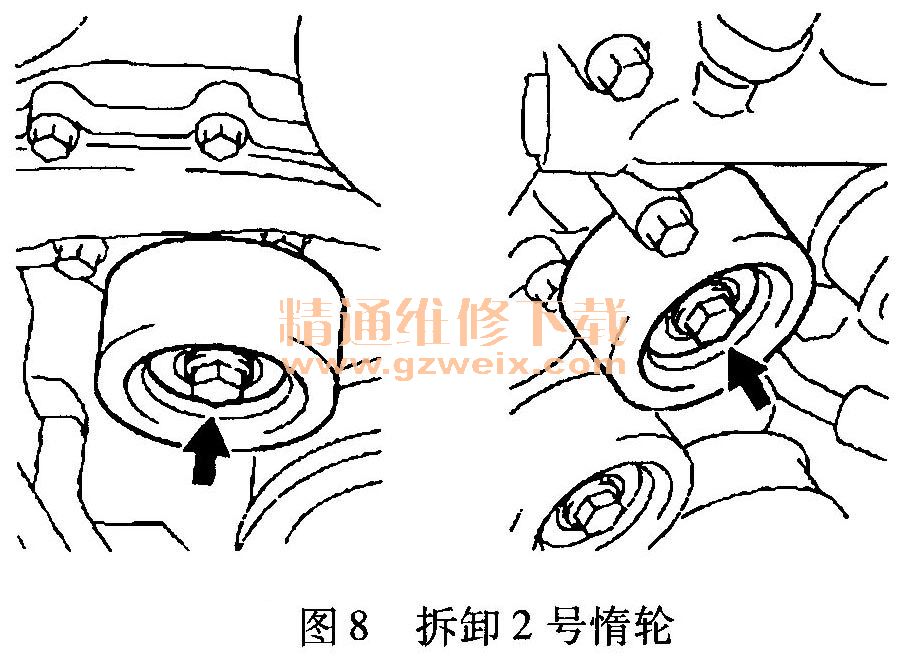

    12）按照图8所示，拆卸2号惰轮。

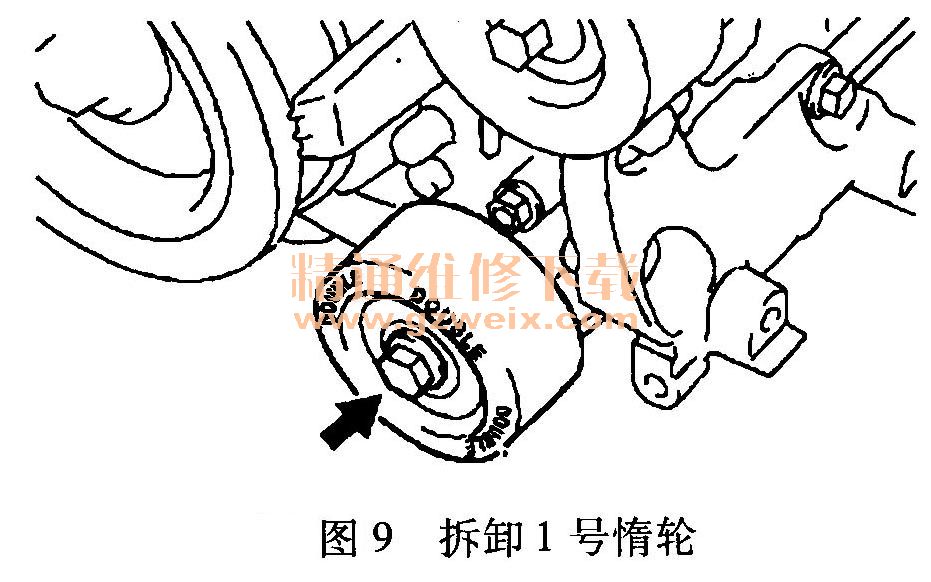

    13）按照图9所示，拆卸1号惰轮。

    14）用专用工具（SST）拆卸曲轴带轮。

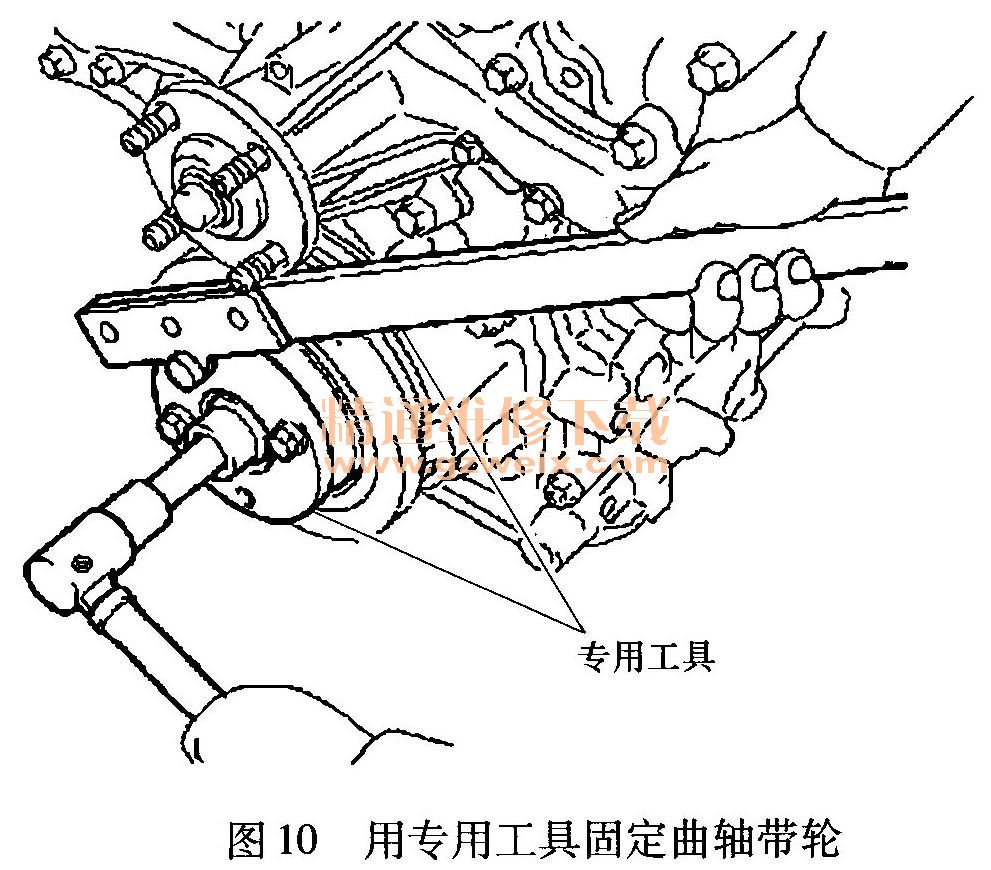

    ①按照图10所示，用专用工具固定住曲轴带轮，松开曲轴带轮固定螺栓。

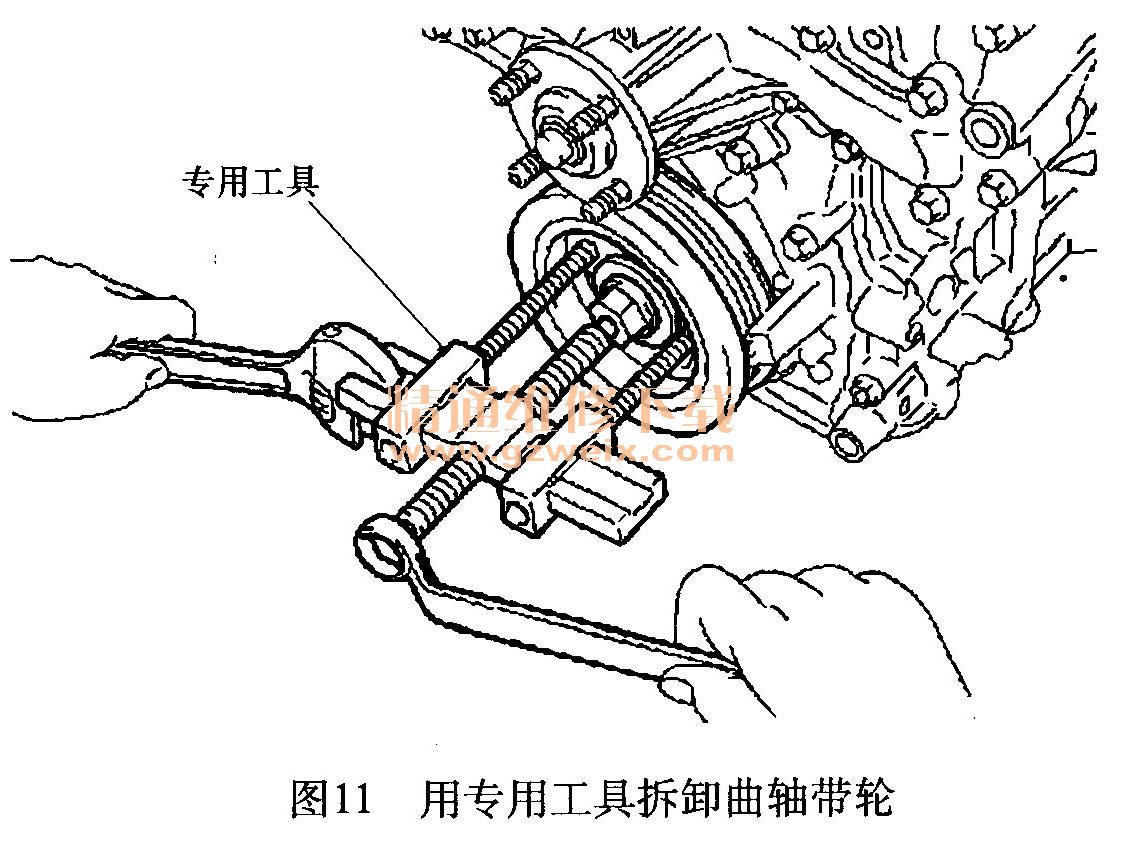

    ②按照图11所示，用专用工具拆卸曲轴带轮。

    15）拆卸2号油底壳：

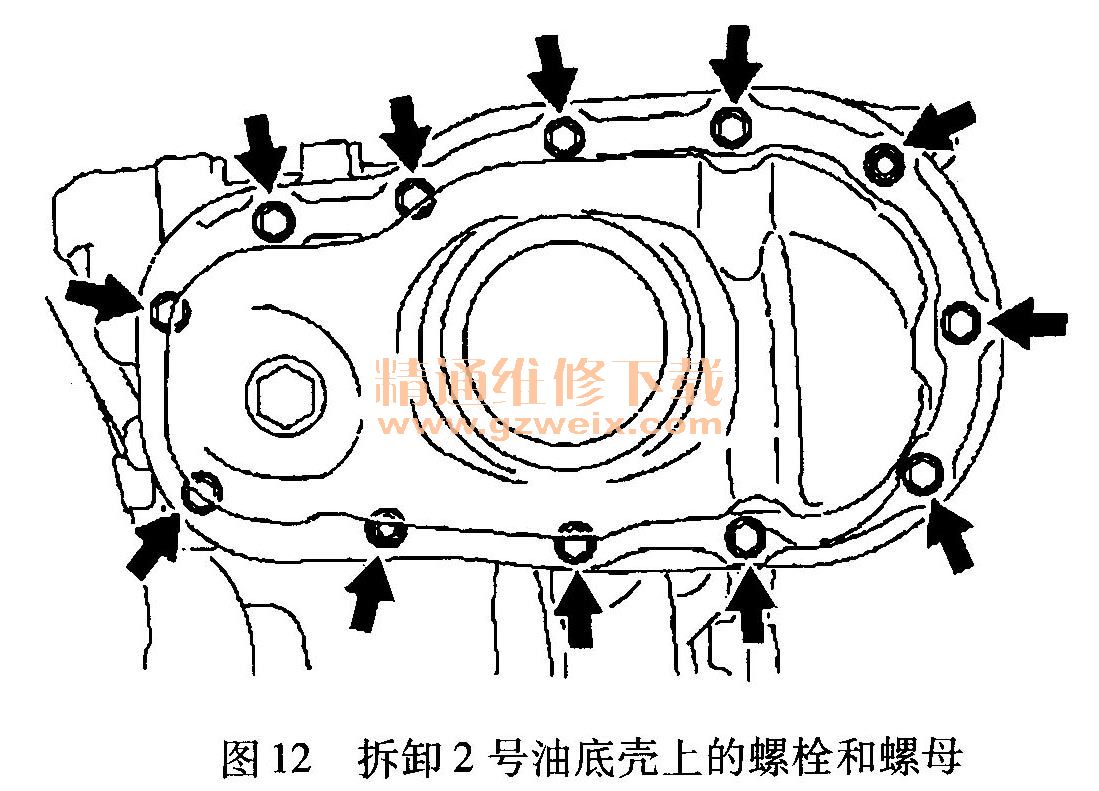

    ①如图12所示，拆卸油底壳上的10个螺栓和2个螺母。

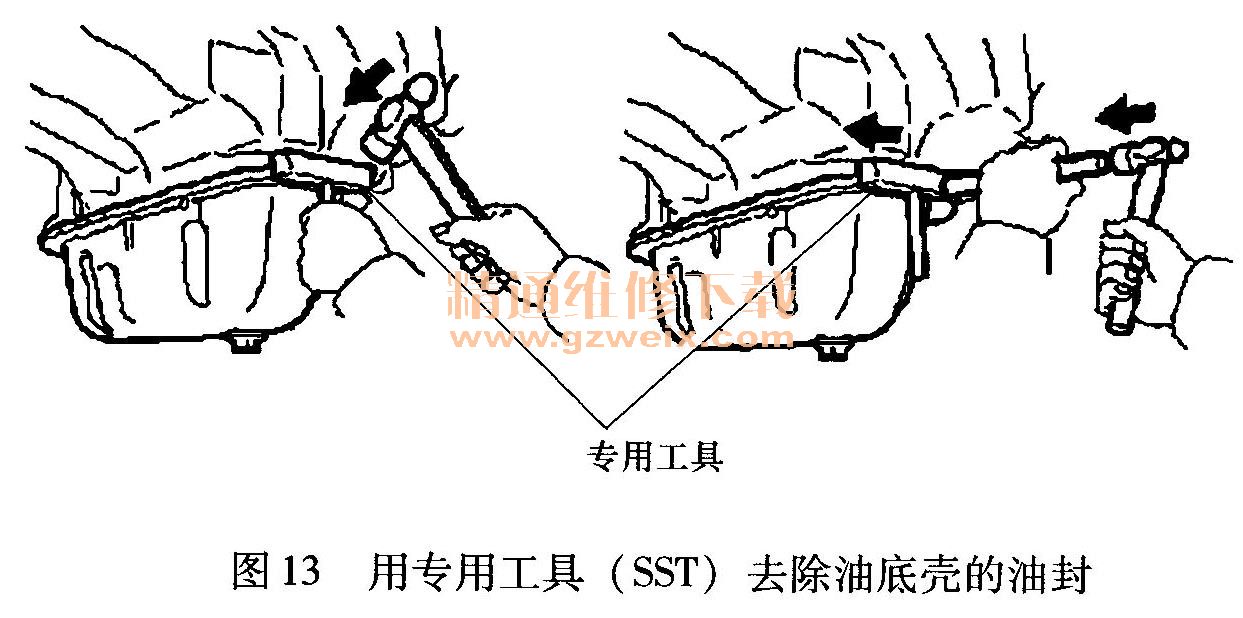

    ②按照图13所示，用专用工具（SST）去除油底壳的油封，拆卸2号油底壳。

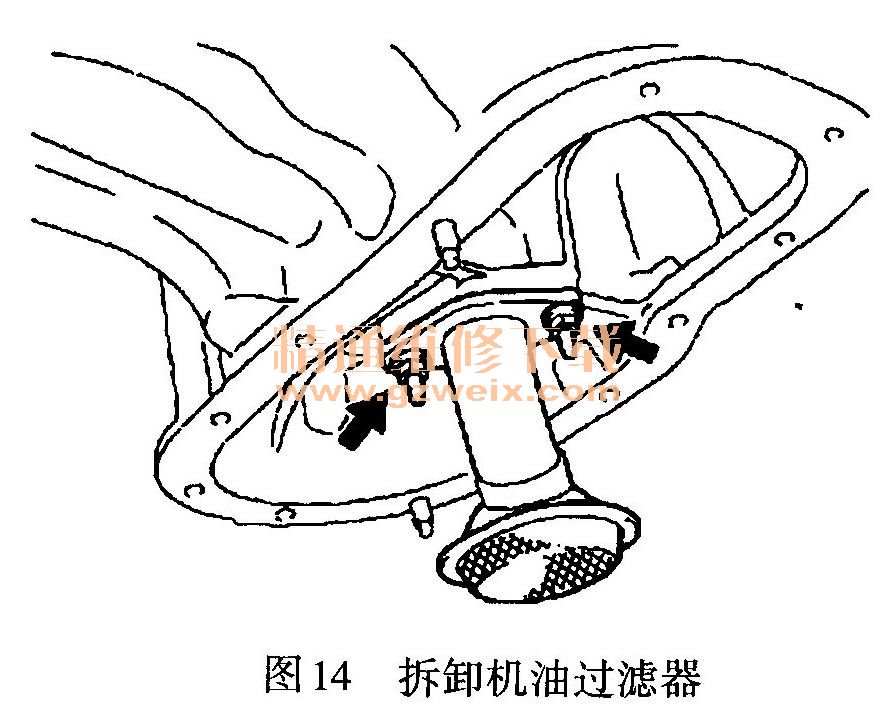

    16）按照图22-14所示，拆卸机油过滤器。

    17）拆卸油底壳：
    ①拆卸4个飞轮壳螺栓。

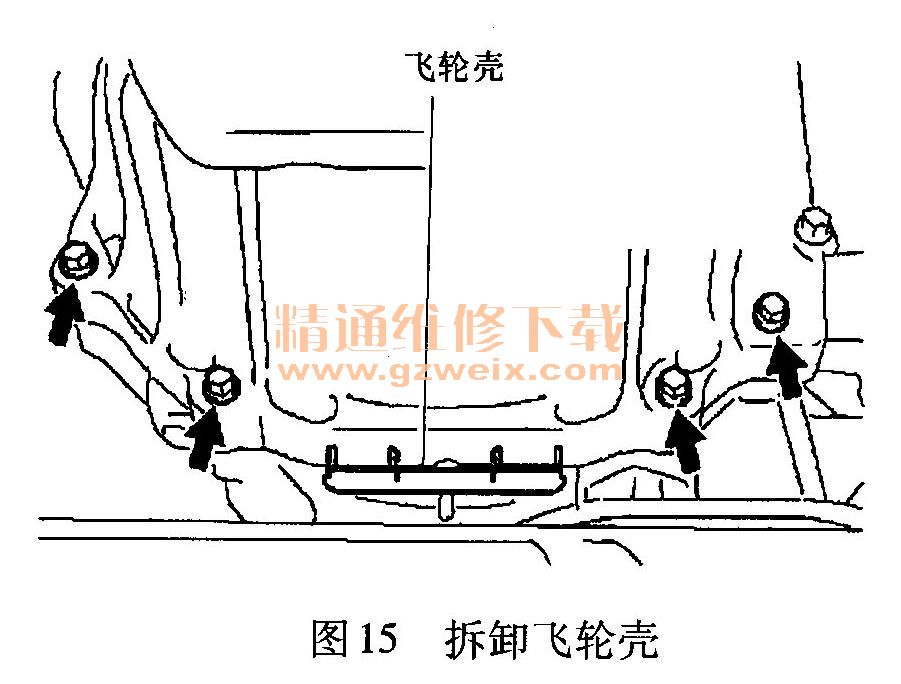

    ②按照图15所示，拆卸飞轮壳。
