三、FJ CRUISER （FJ酷路泽）轿车1 GR- FE发动机正时链条安装步骤
    1）安装正时链条张紧器滑块。
    2）安装1号正时链条张紧器总成：

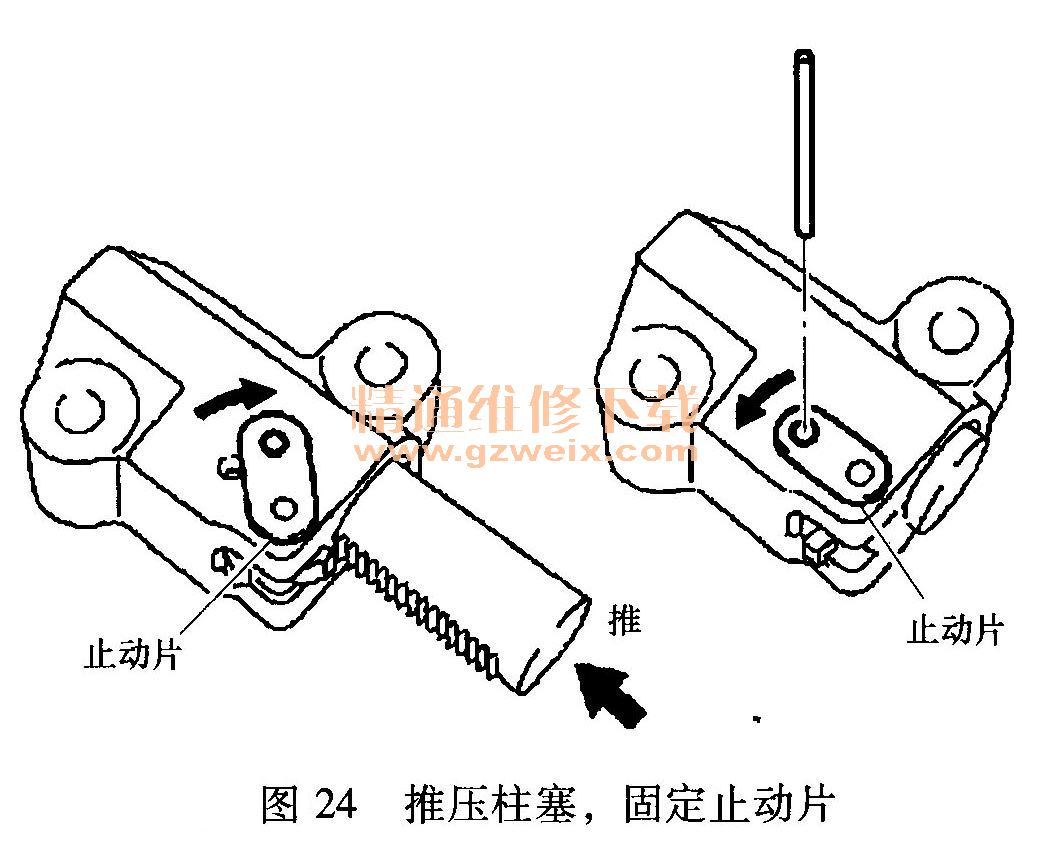

    ①按照图24所示，沿顺时针方向转动止动片，推压张紧器柱塞。

    ②沿逆时针转动止动片，按照图24所示在张紧器和止动片上的孔中插入一根直径3. 5mm的直杆，将止动片固定到位。
    ③安装正时链条张紧器并将螺栓紧固至10N·m。
    3）安装正时链条：

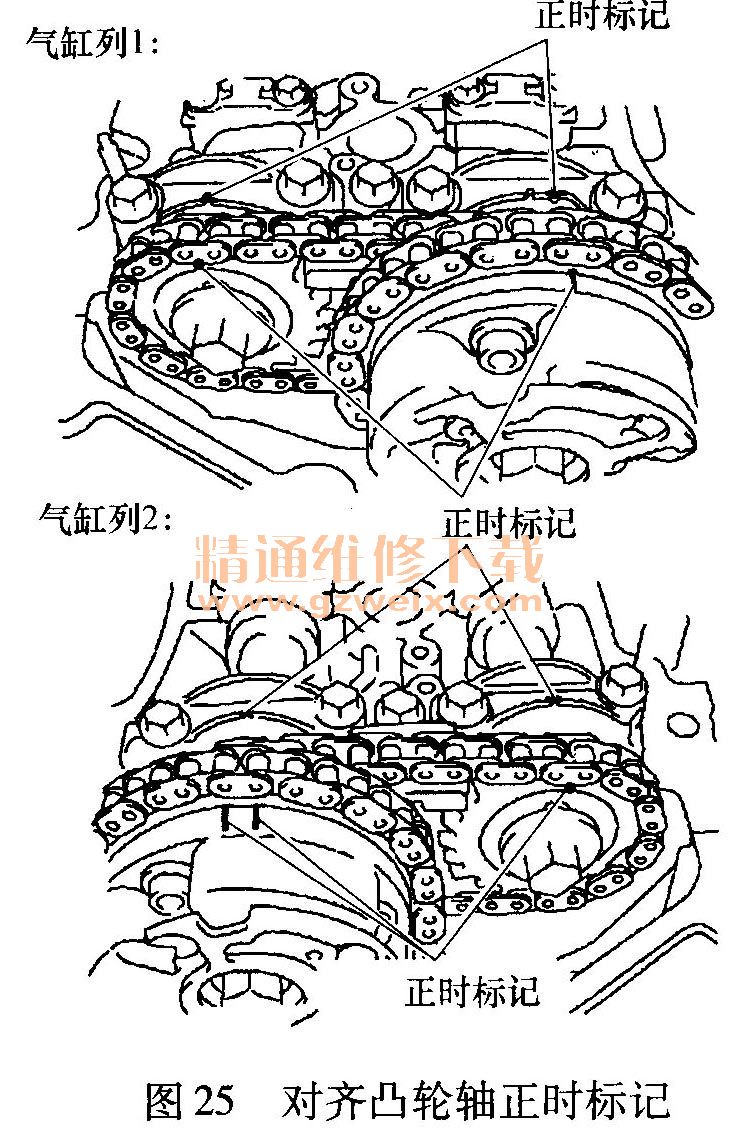

    ①按照图25所示，对齐凸轮轴各个正时标记。

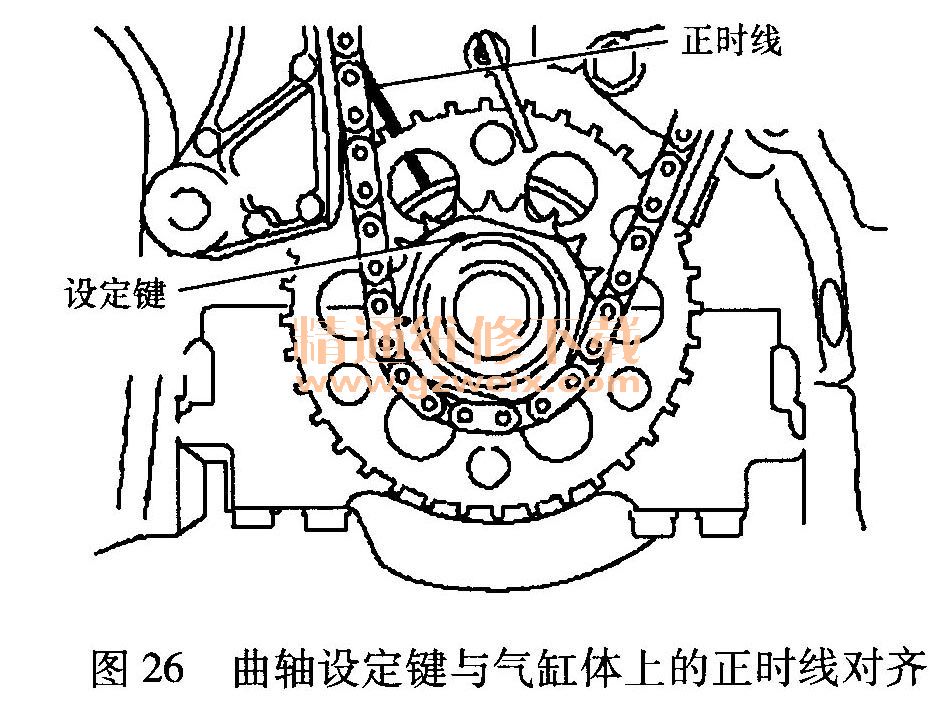

    ②用曲轴带轮固定螺栓，沿顺时针方向转动曲轴，使曲轴设定键与气缸体上的正时线对齐，从而使1缸设置到压缩行程上止点位置，如图26所示。

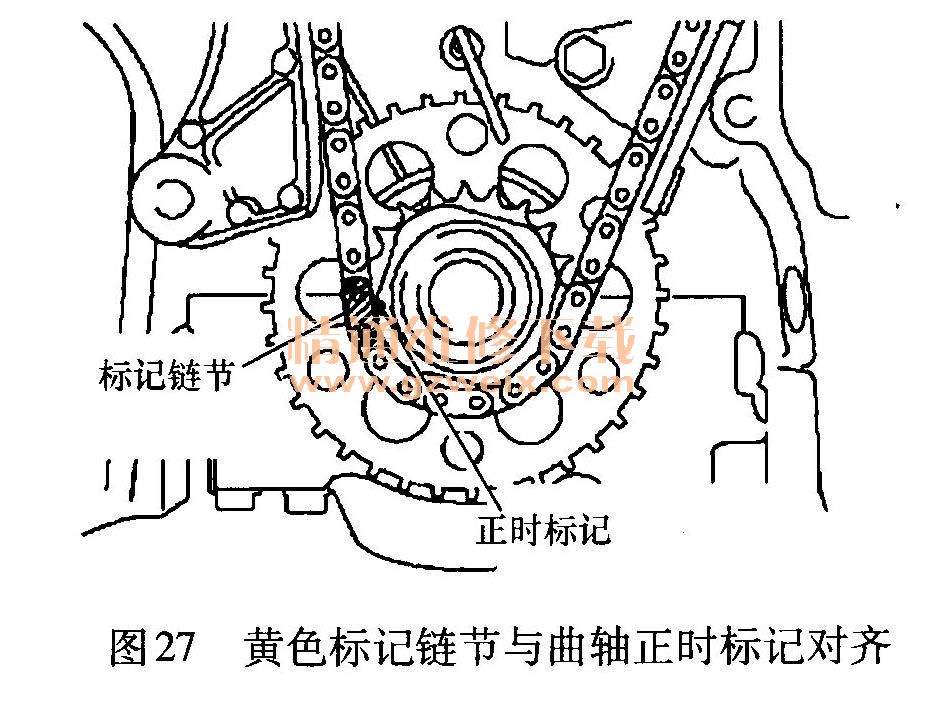

    ③按照图27所示，将正时链条上的黄色标记链节与曲轴正时标记对齐。

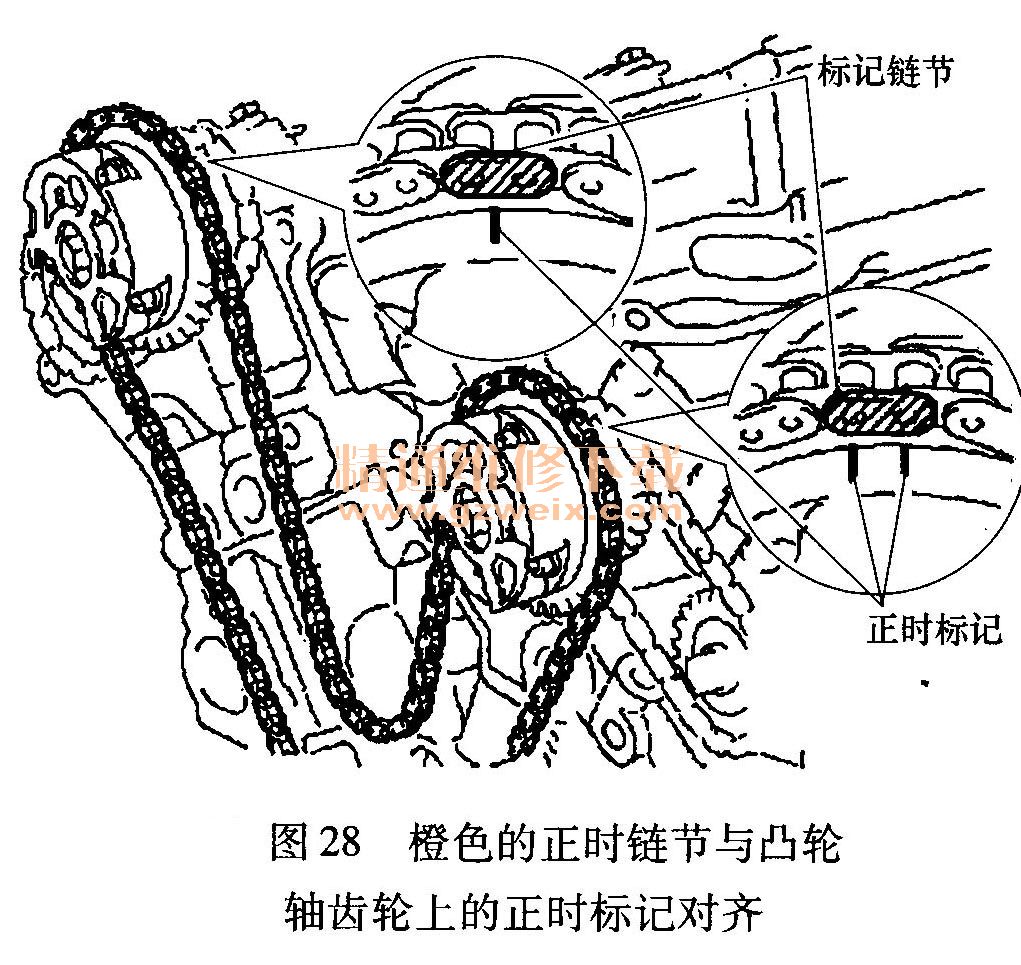

    ④按照图28所示，把橙色的正时链节与凸轮轴齿轮上的正时标记对齐。

    4）安装2号正时链条减振器。
    5）安装惰轮链轮：
    ①在1号惰轮齿轮轴承的转动面涂抹一层发动机机油。

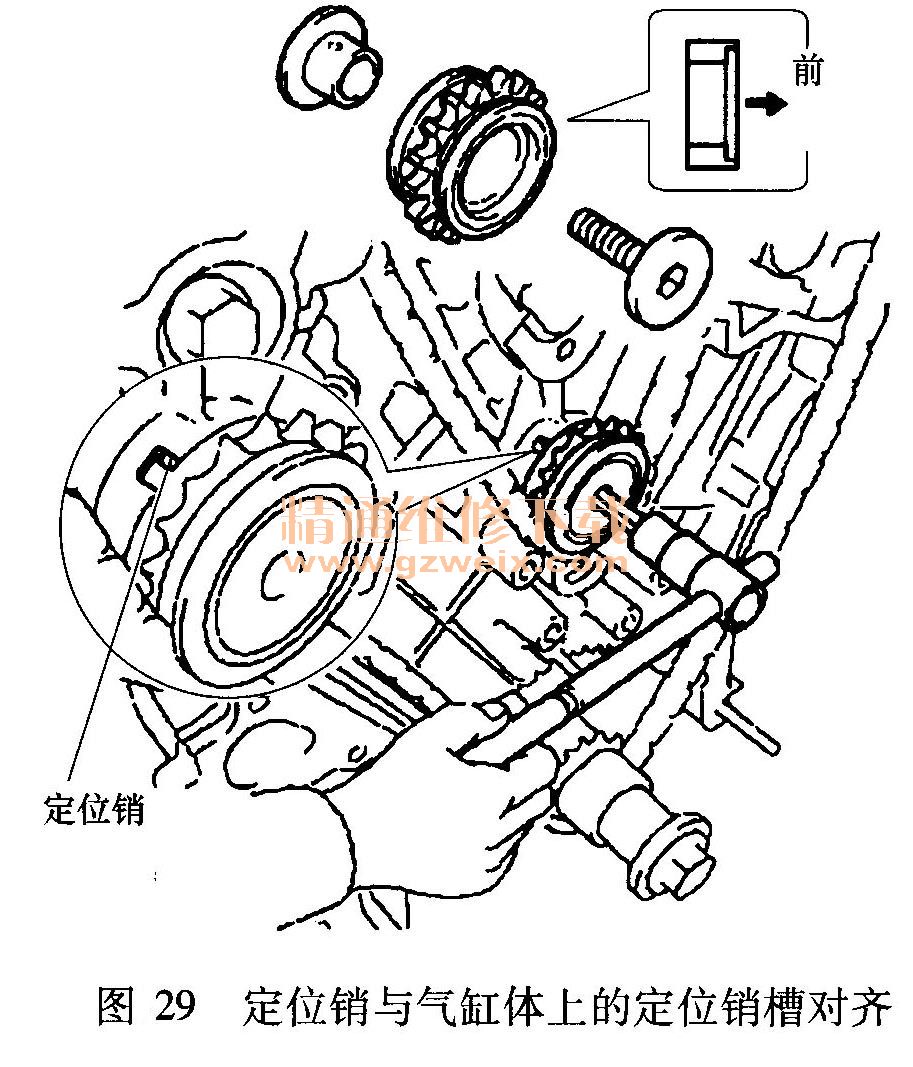

    ②安装1号和2号惰轮齿轮轴承，使1号惰轮齿轮轴承上的定位销与气缸体上的定位销槽对齐，如图29所示。

    ③用10mm的六角扳手，把2号惰轮齿轮轴承紧固到60N·m。
    ④从正时链条张紧器上把插入的直杆拆下。
    6）安装正时齿轮箱或正时链条箱油封。
    7）安装正时链条：
    ①把旧的密封材料清除干净。

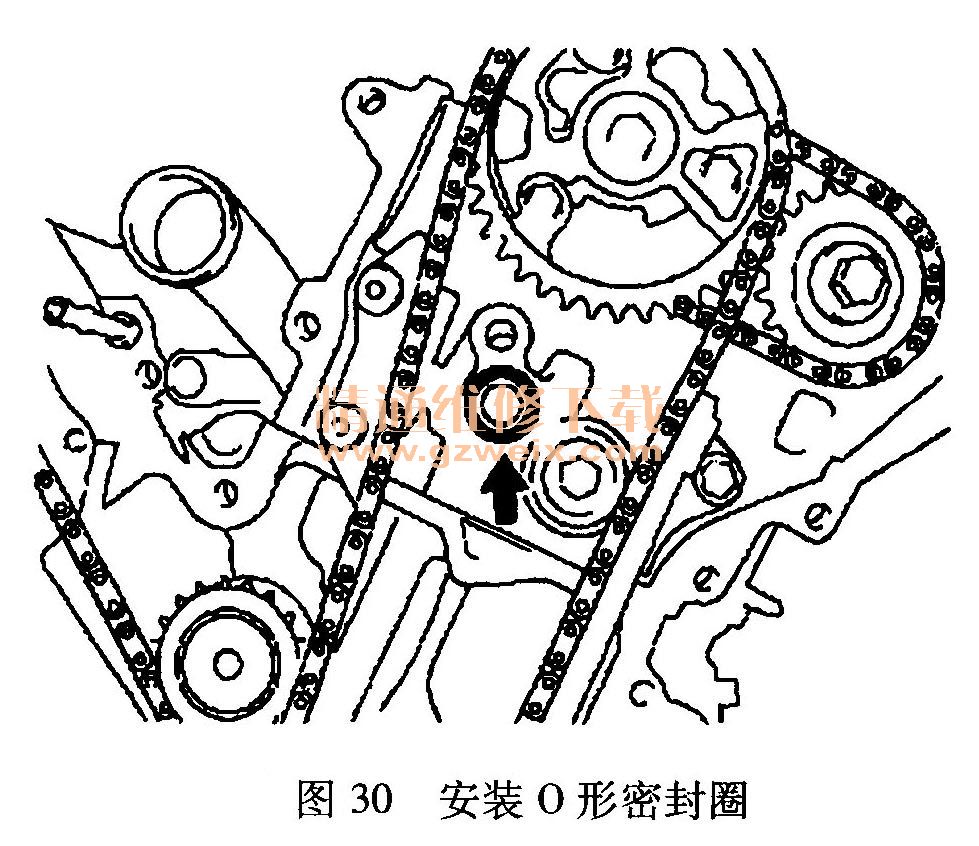

    ②按照图30所示，把新的O形密封圈安装到气缸列2的气缸盖上。

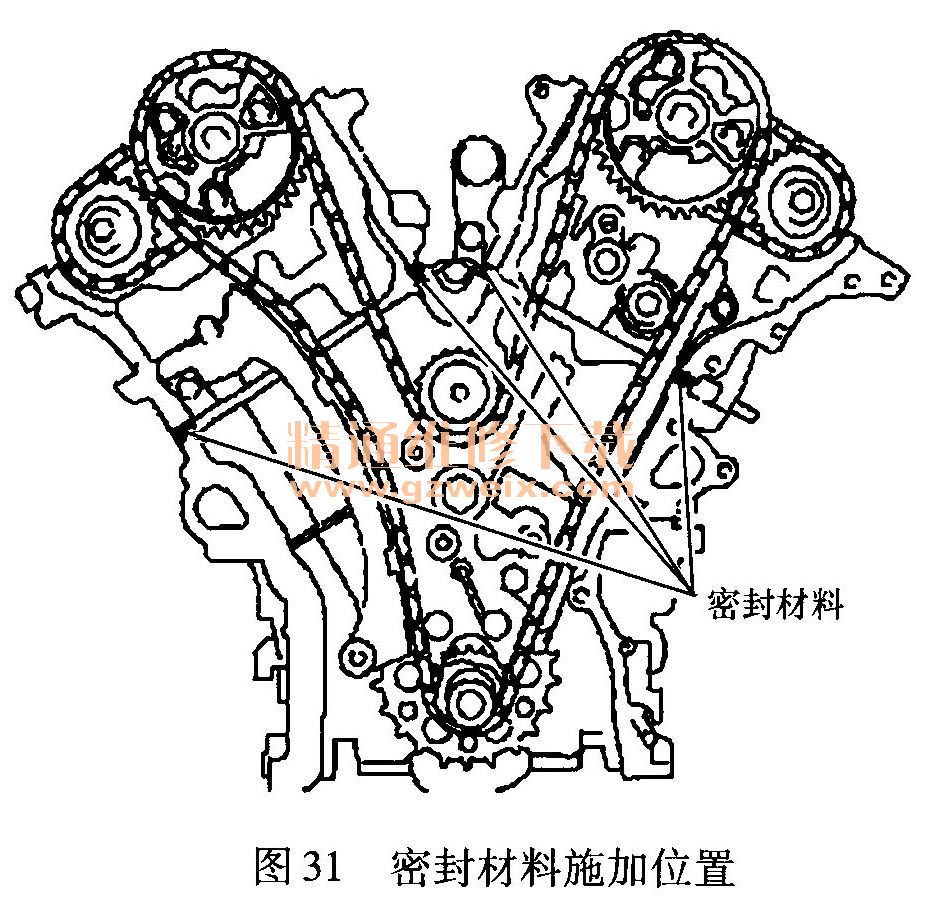

    ③按照图31所示，在图中所示的4个位置涂抹密封材料。

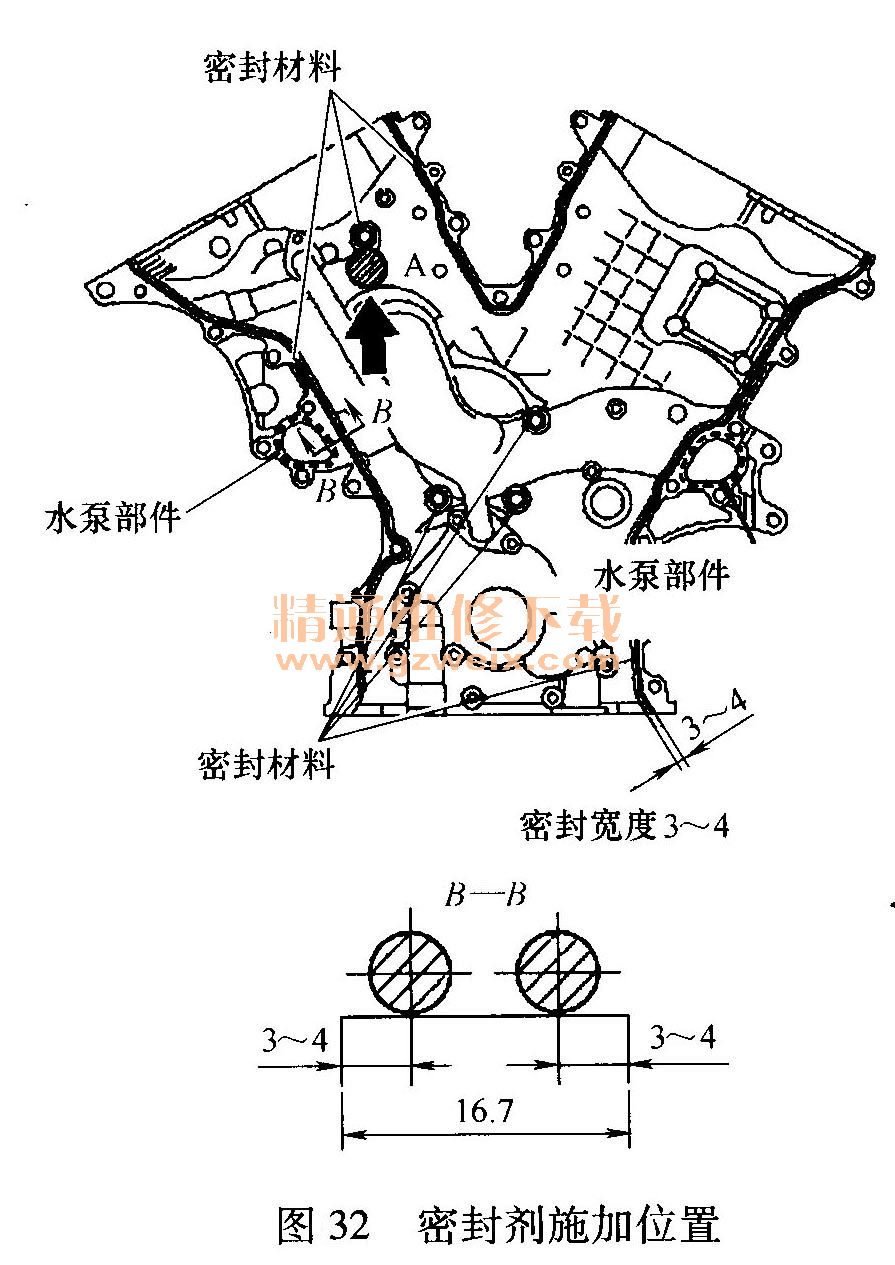

    ④如图32所示，把密封材料涂抹到图中所示的位置，图中A处不要涂抹密封材料。水泵部件涂抹的密封材料应选用丰田公司1207B密封剂；其他部分的密封材料可选用丰田公司1282B密封剂。涂抹密封剂后3 min内要安装上正时链罩，正时链罩的紧固螺栓和螺母也要在15 min内紧固完毕。

    ⑤按照图33所示，把机油泵驱动转子上的键槽与曲轴正时齿轮上的矩形部分对齐，将正时链罩安装到位。

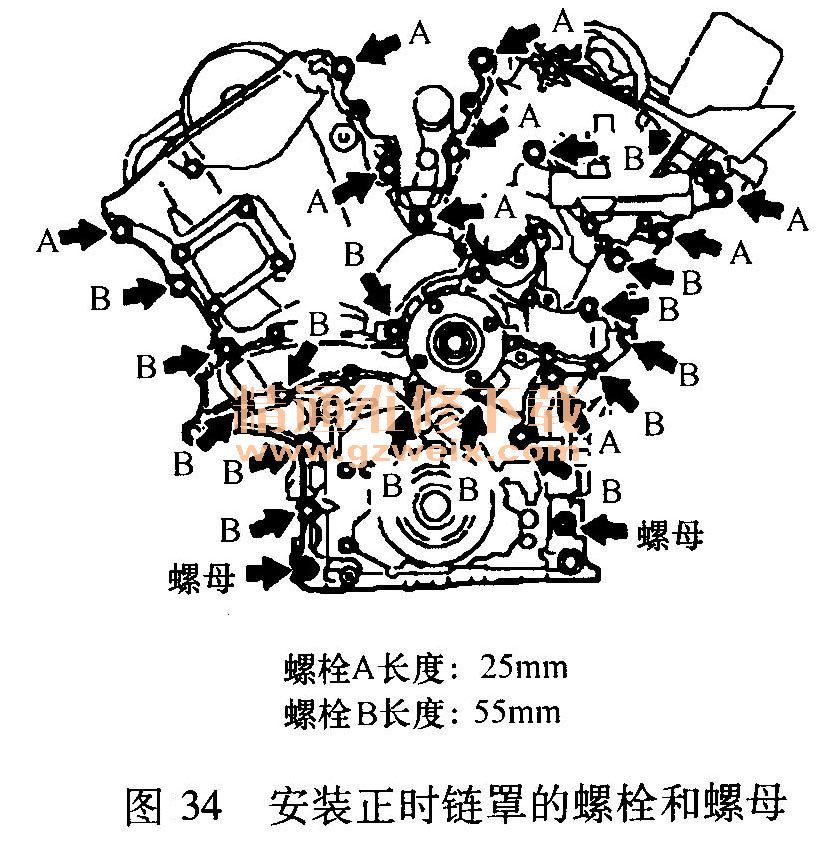

    ⑥按照图34，安装正时链罩的24个螺栓和2个螺母。

    8）安装左侧气缸盖罩。
    9）安装右侧气缸盖罩。
    10）安装冷却液进液管。
    11）安装气门可变正时传感器。
    12）安装凸轮轴正时控制阀总成。
    13）按照点火线圈总成。
    14）安装进气稳压箱。
    15）安装2号稳压箱支架。
    16）安装1号稳压箱支架。
    17）安装机油挡板。
    18）安装节气门体支架。
    19）安装空气滤清器总成。
