20）安装油底壳：
    ①把旧的密封材料清除干净。

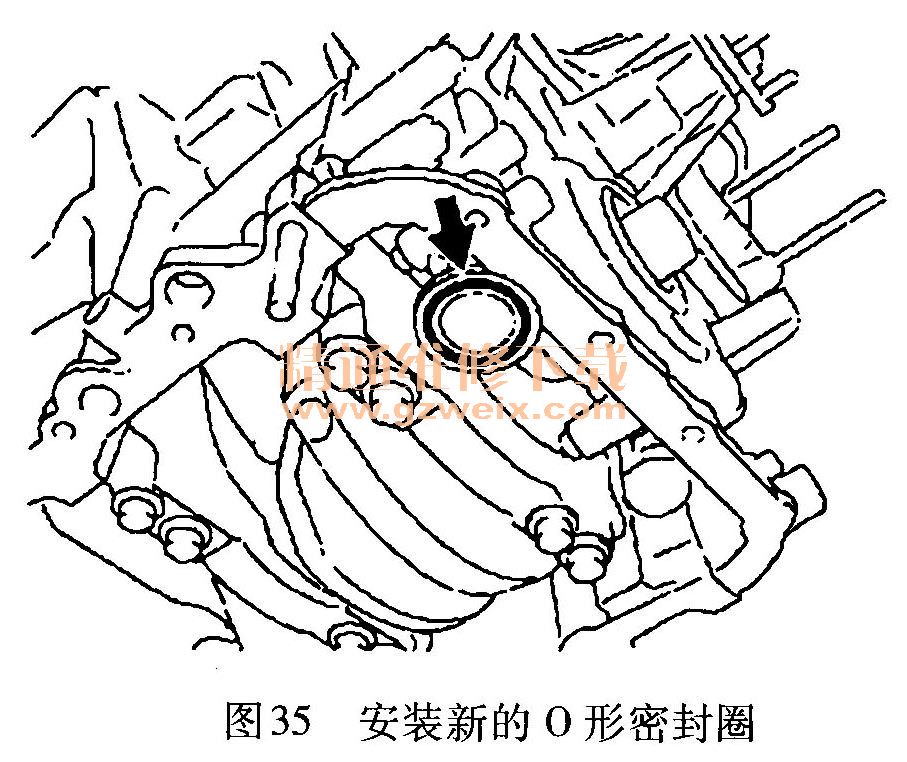

    ②按照图35所示，在机油泵上安装新的O形密封圈。

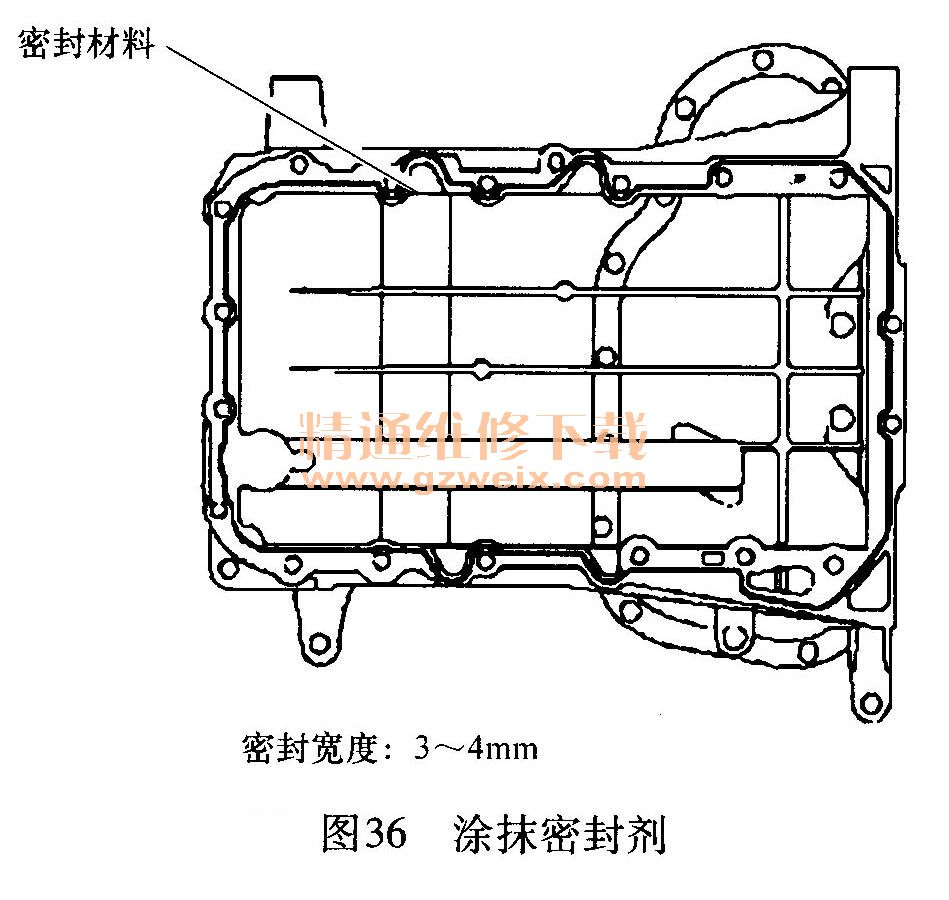

    ③按照图36所示，涂抹丰田密封剂1207B。涂抹密封胶后3 min内应安装油底壳，15 min内应将油底壳的螺栓紧固完毕。

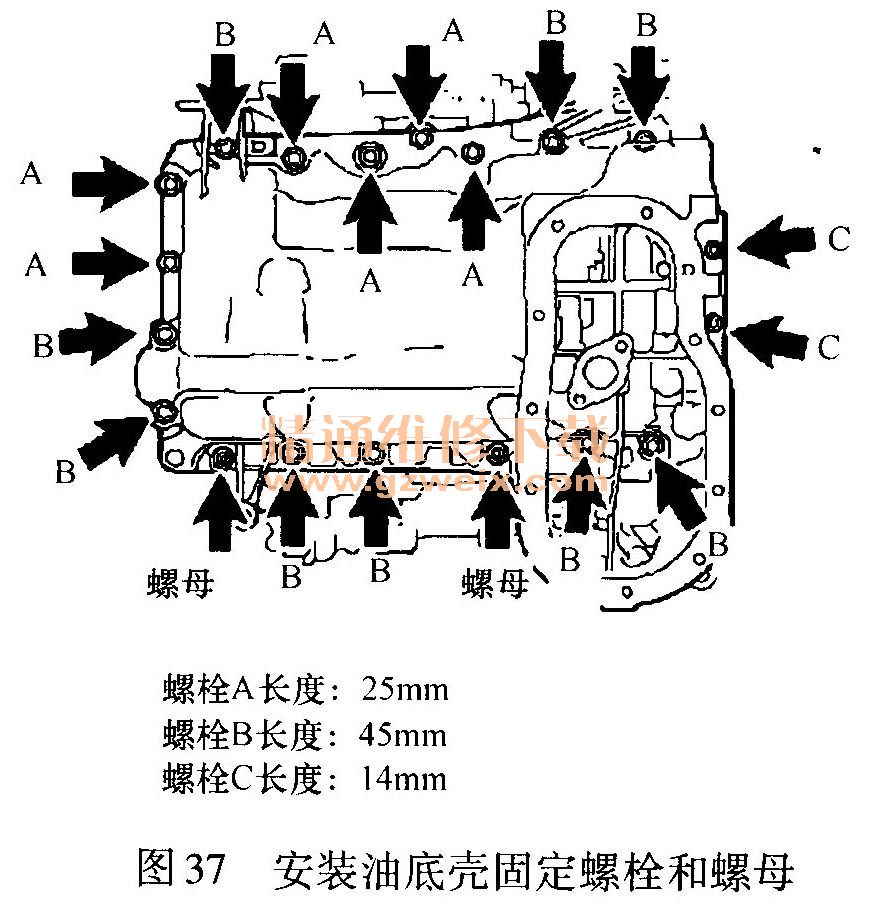

    ④按照图37所示，安装油底壳固定螺栓和螺母。

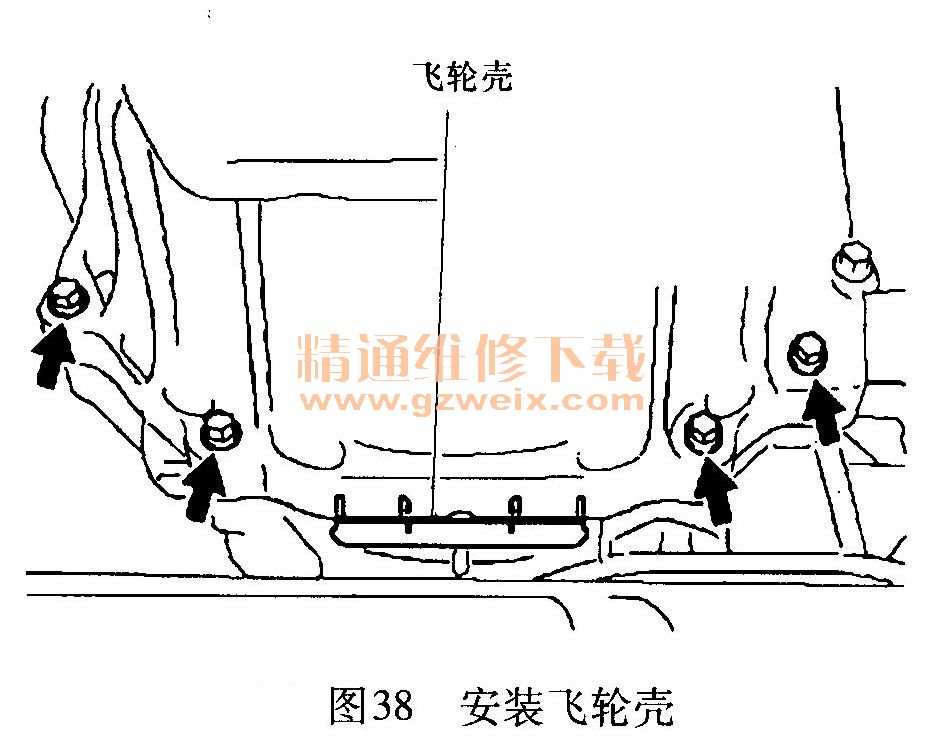

    ⑤按照图38所示，安装飞轮壳。

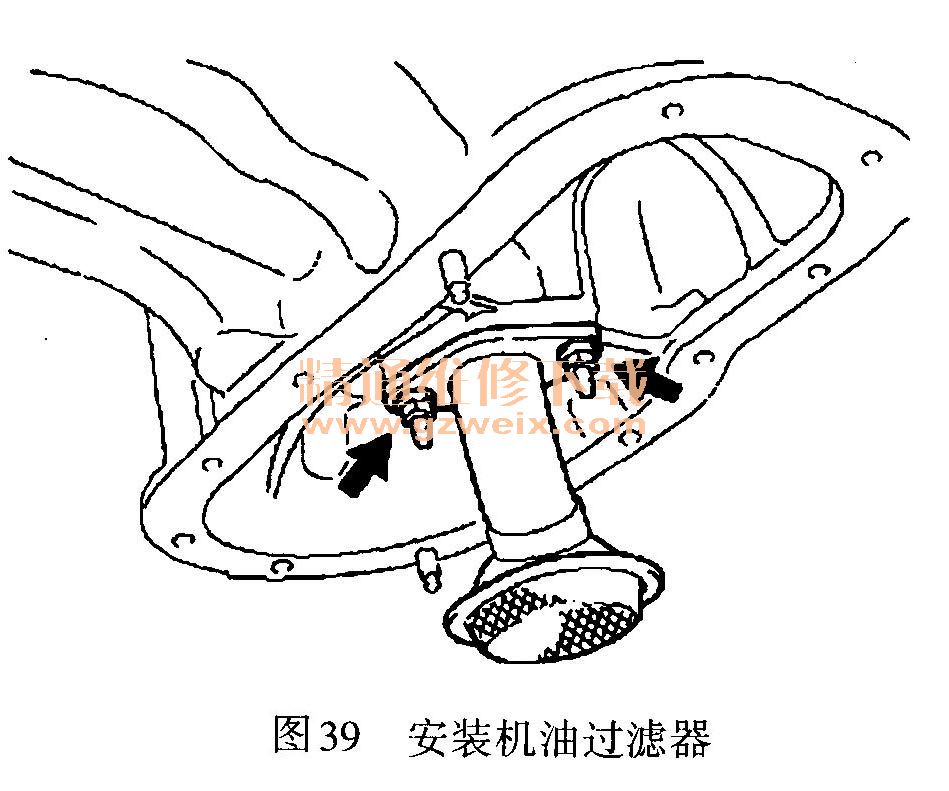

    21）按照图39所示，安装机油过滤器。

    22）安装2号油底壳：
    ①把旧有的密封材料清除干净。

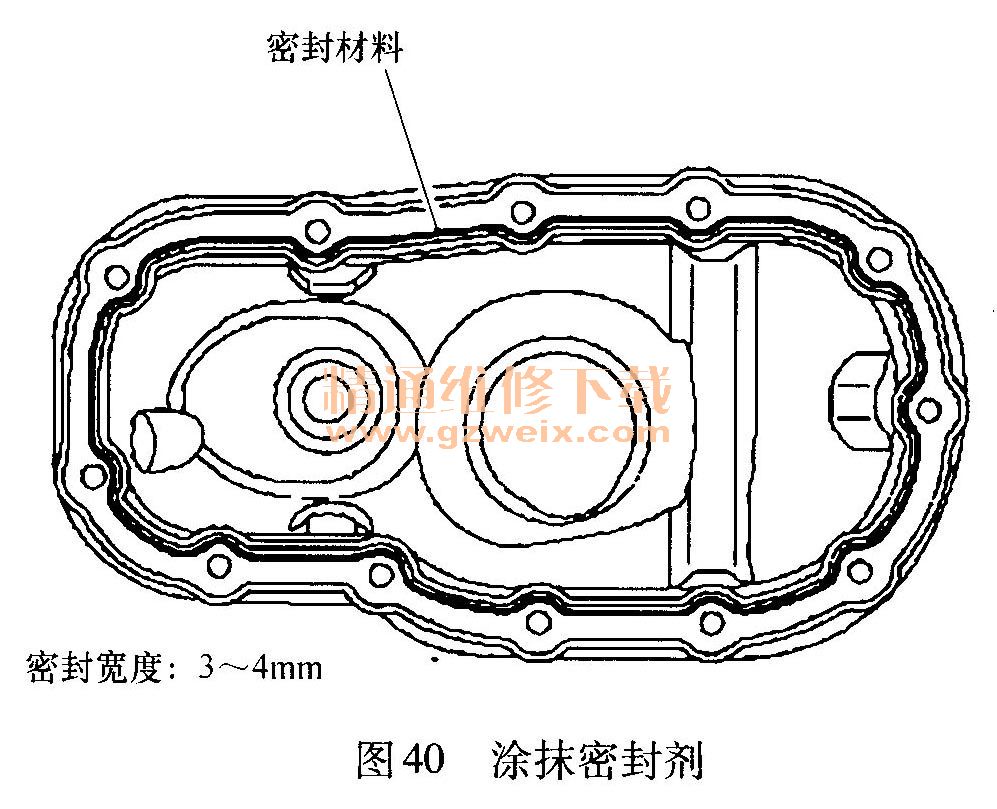

    ②按照图40所示，涂抹丰田密封剂1207B。涂抹密封胶后3 min内应安装油底壳，15 min内应将油底壳的螺栓紧固完毕。

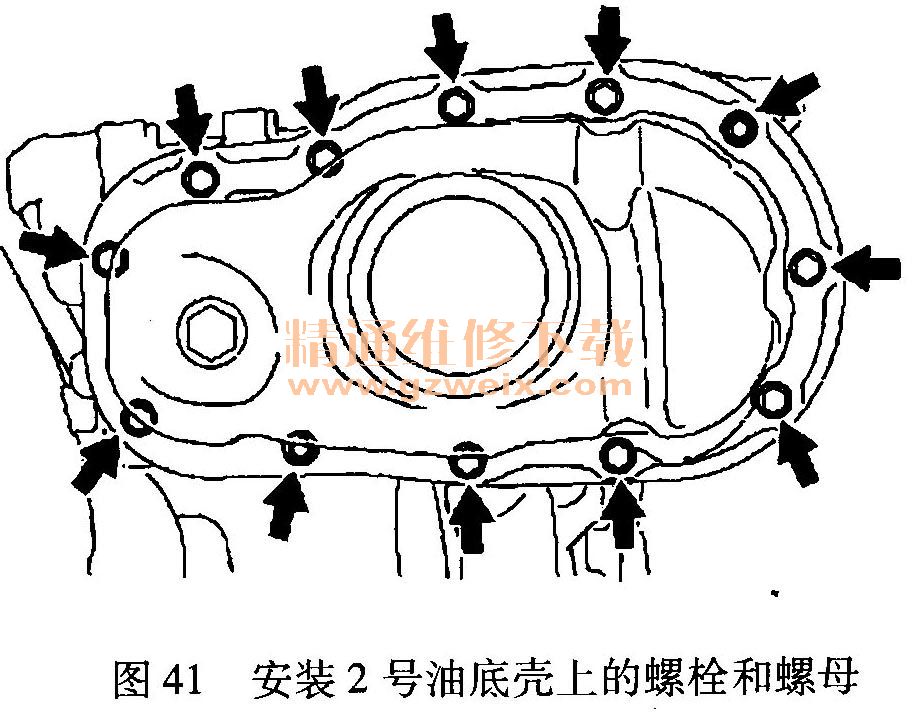

    ③按照图41所示，安装2号油底壳上的螺栓和螺母，螺栓紧固力矩为9N·m。螺母紧固力矩为10N·m。

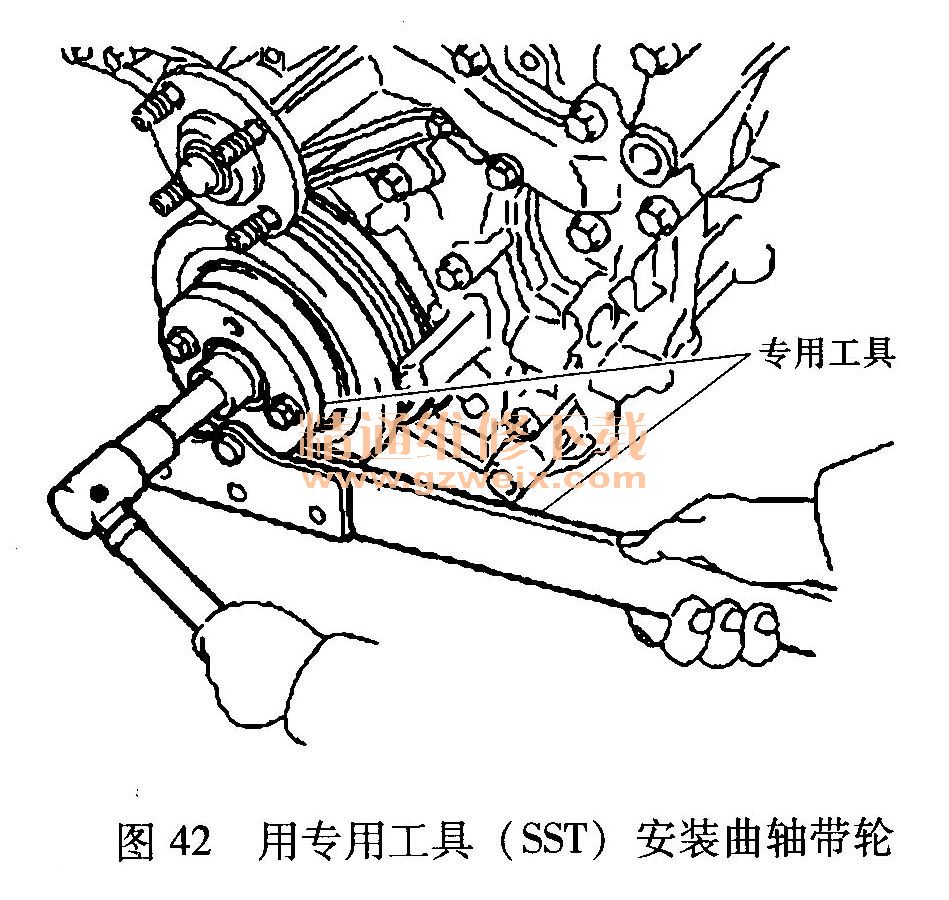

    23）按照图42所示，用专用工具（SST）安装曲轴带轮。螺栓紧固力矩为250N·m。

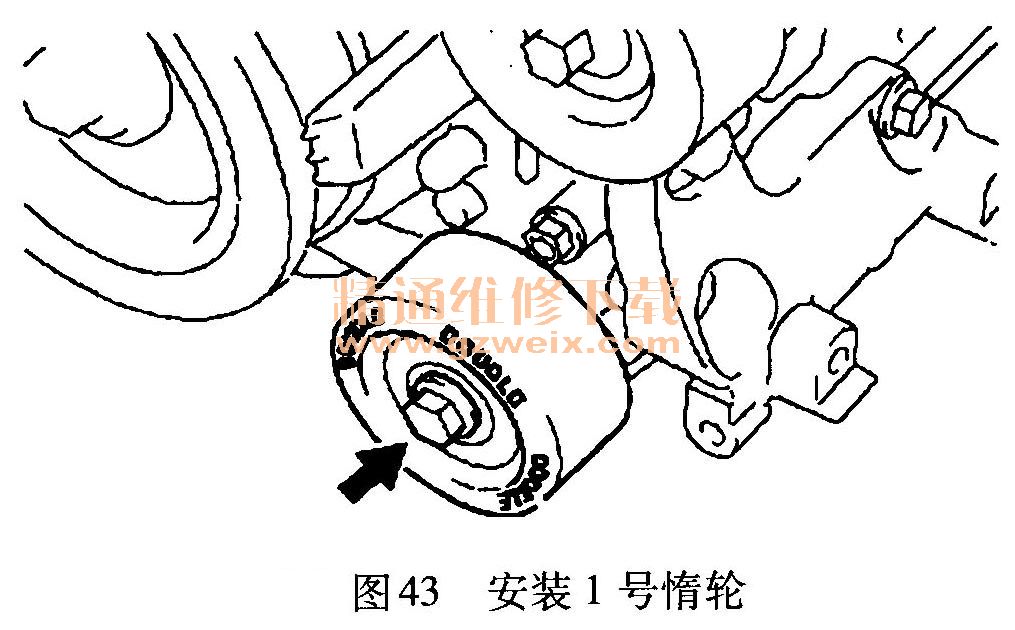

    24）按照图43所示，安装1号惰轮（1号惰轮上标有“DOUBLE”字母）。螺栓紧固力矩为39N·m。

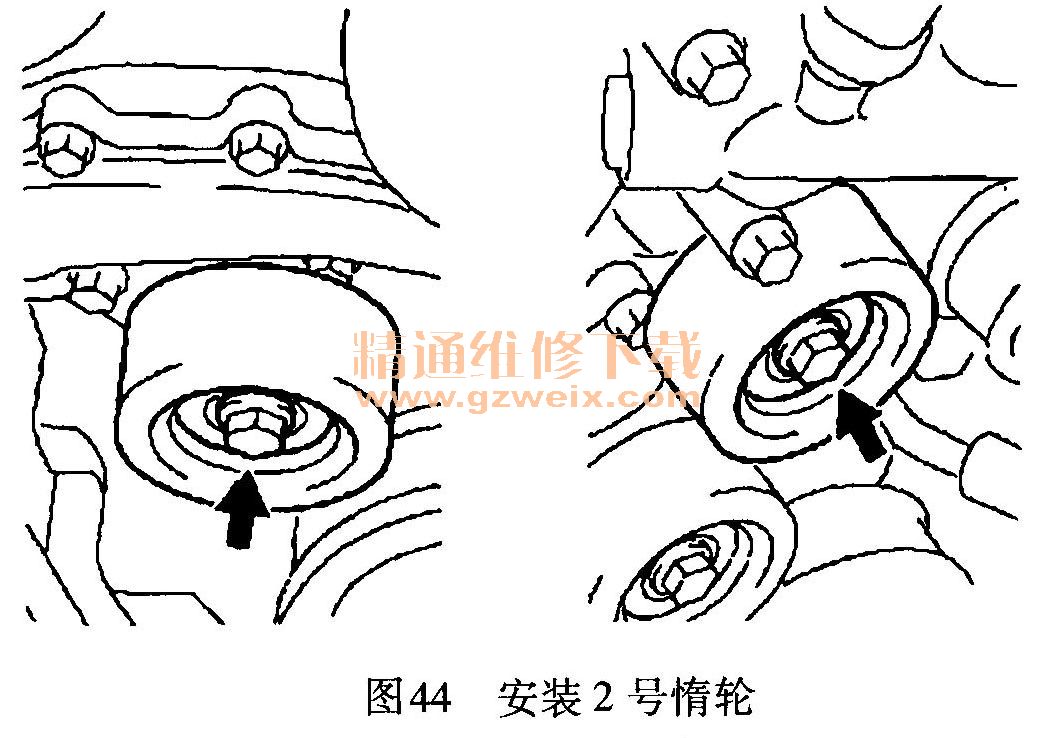

    25）按照图44所示，安装2号惰轮，螺栓紧固力矩为54N·m。

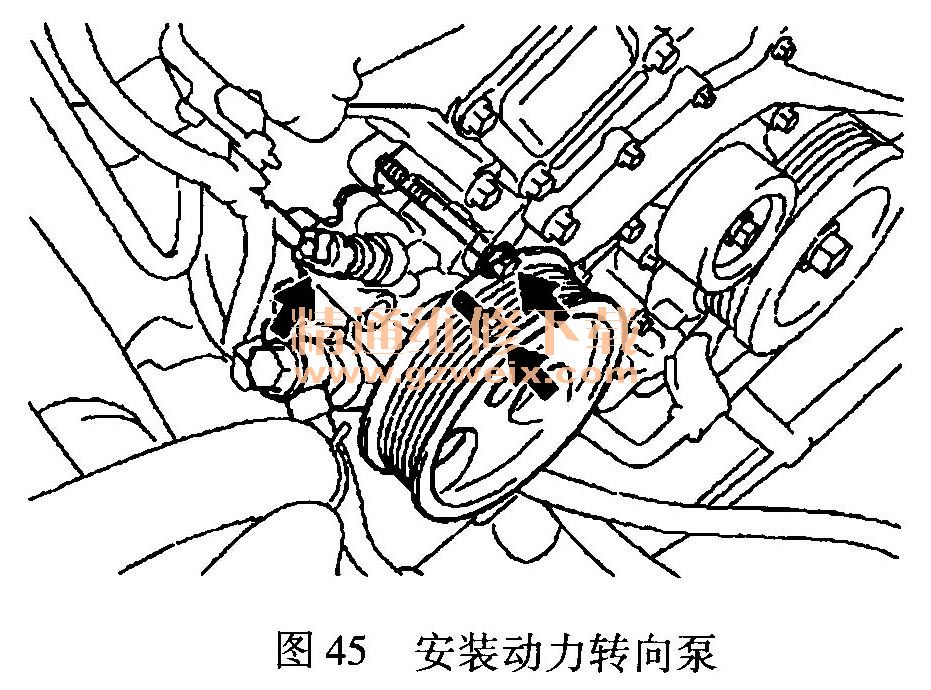

    26）按照图45所示，安装动力转向泵总成，螺栓紧固力矩为43N·m，然后连接动力转向压力开关接头。

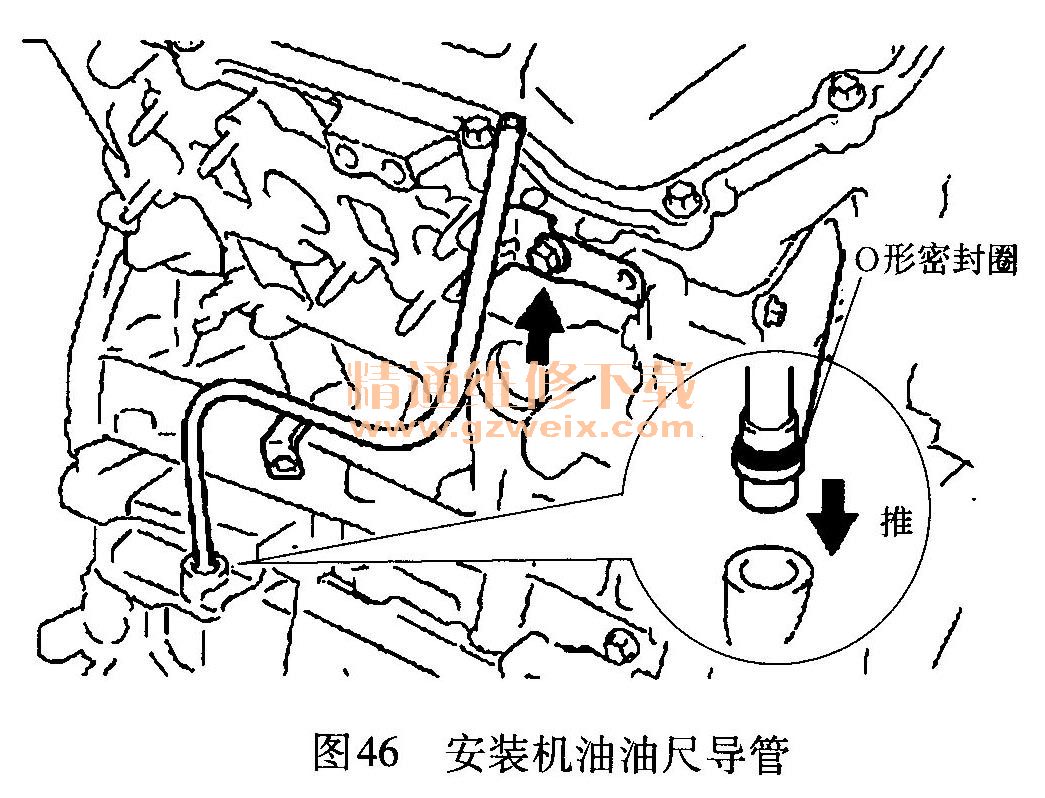

    27）安装机油油尺导管（图46）：

    ①在机油油尺导管上安装好新的O形密封圈。
    ②在0形密封圈上涂抹一层发动机机油。
    ③把机油油尺导管的一端推入油底壳导管孔内。
    ④紧固导管螺栓至9N·m。

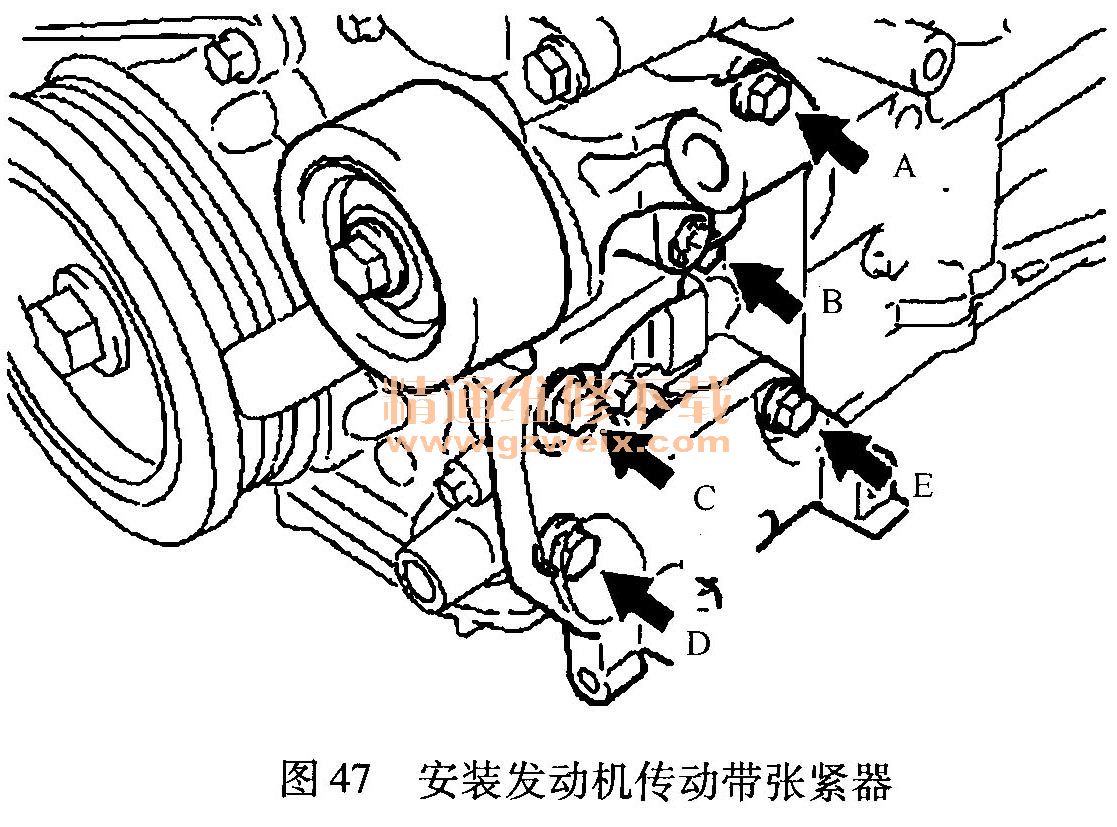

    28）按照图47所示，安装发动机传动带张紧器。图中A处的螺栓应换用新螺栓。位置A处的螺栓长度为70mm，其余位置的螺栓长度为33mm。先把位置A和E处的螺栓紧固至36N·m，然后再把位置B、C、D处的螺栓紧固至36N·m。

    29）安装空气压缩机总成。
    30）安装发电机总成。
    31）安装风扇。
    32）安装前分动器托架总成（4轮驱动车型）。
    33）安装动力转向油路。
    34）安装蓄电池。
    35）添加发动机冷却液。
    36）添加发动机机油。
    37）添加动力转向油液。
   38）检查各系统是否有油液或冷却液泄漏。
   39）检查前轮定位，必要时予以调节。
