12）检查正时链条外壳油封是否有损坏。如果损坏，应更换油封。
    13）从正时链条外壳的配合面上去除旧液体密封垫和螺栓。
    14）将正时链条外壳的配合面清理干净。

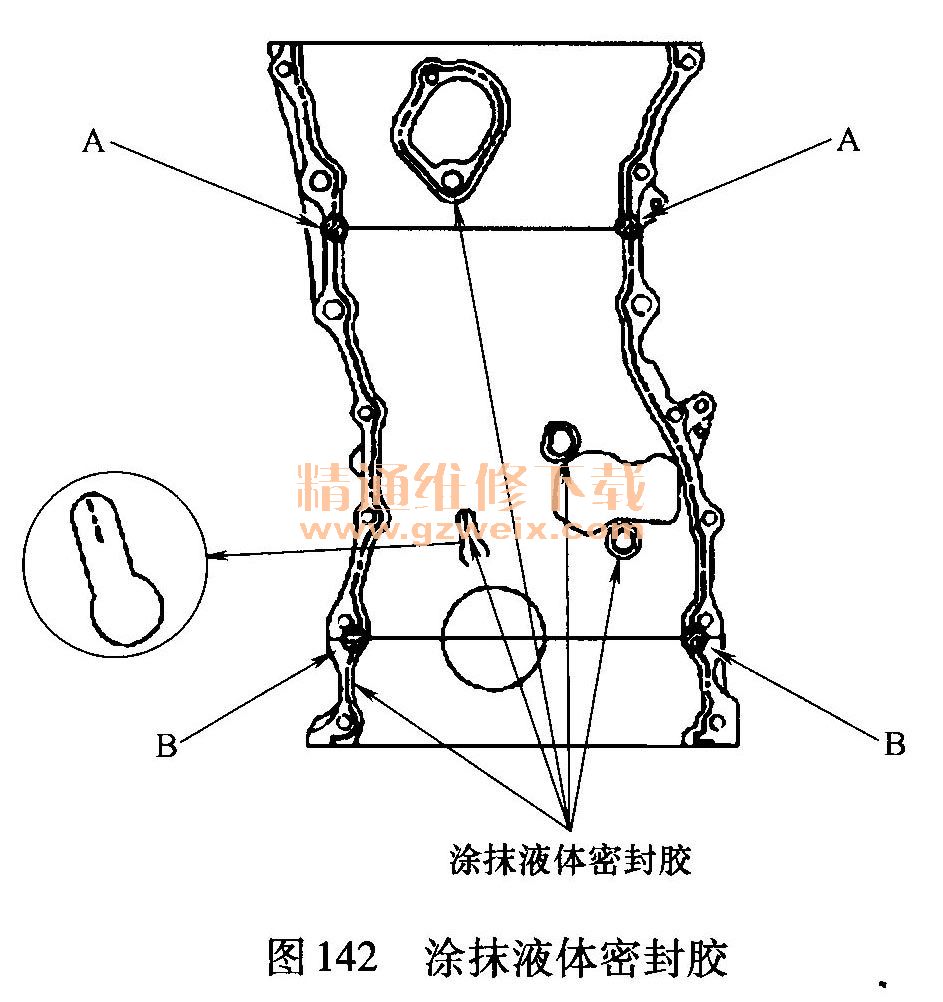

    15）按照图142所示，涂抹液体密封胶，并在涂抹后4min内安装部件。

    16）按照图142所示，在A和B处涂抹密封胶。

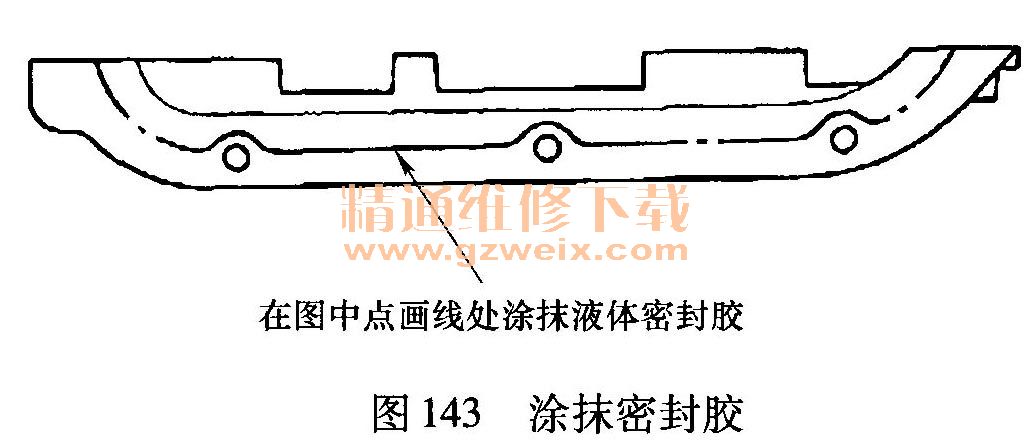

    17）按照图143所示，在正时链条外壳和机油盘接合面上涂抹密封胶，并在涂抹后4min内安装部件。

    18）按照图144所示，在正时链条外壳上安装新的0形密封圈A，将正时链条外壳B的边缘与机油盘C的边缘设置到位，然后将正时链条外壳安装到发动机缸体D上。安装完毕后3h内不要起动发动机。

    19）按照图145所示，安装发动机固定支架A和发动机冷却液旁通管路固定螺栓B。

    20）按照图146所示，安装发动机侧面固定支架A，拧上新的螺栓和螺母B（不要拧紧），然后拧上螺栓C（不要拧紧）。

    21）按照图146所示，安装好接地电缆D。
    22）拆下空气滤清器壳体总成。
    23）按照图147所示，拆下变速器固定螺栓和螺母A。

    24）举升车辆。

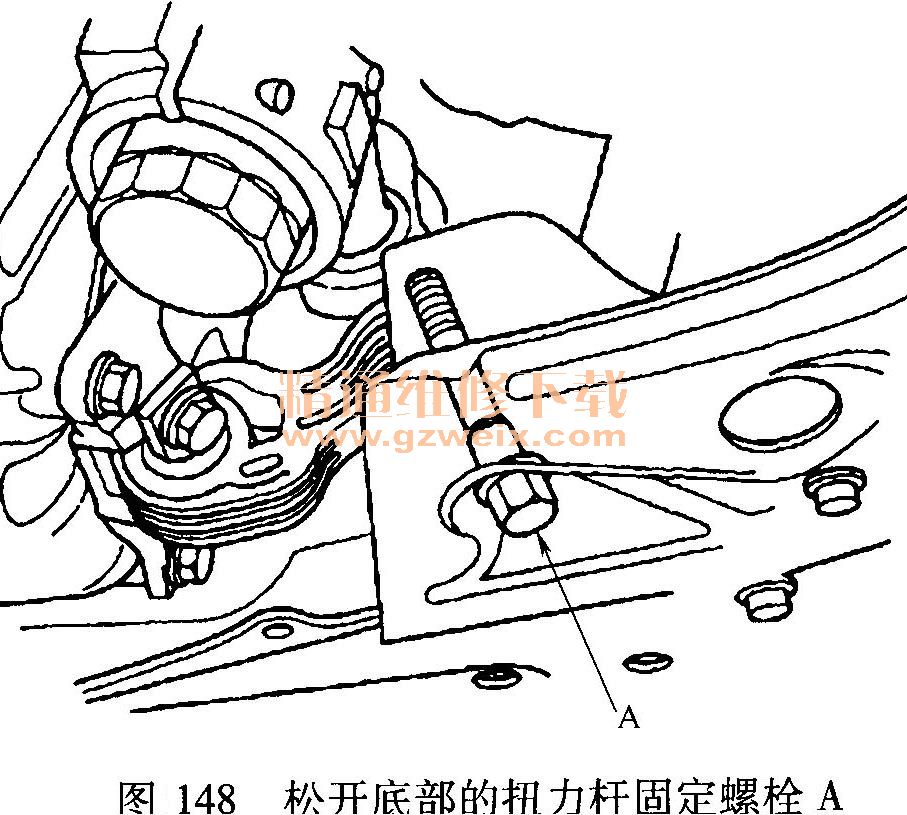

    25）按照图148所示，松开底部的扭力杆固定螺栓A。

    26）将车辆降下。

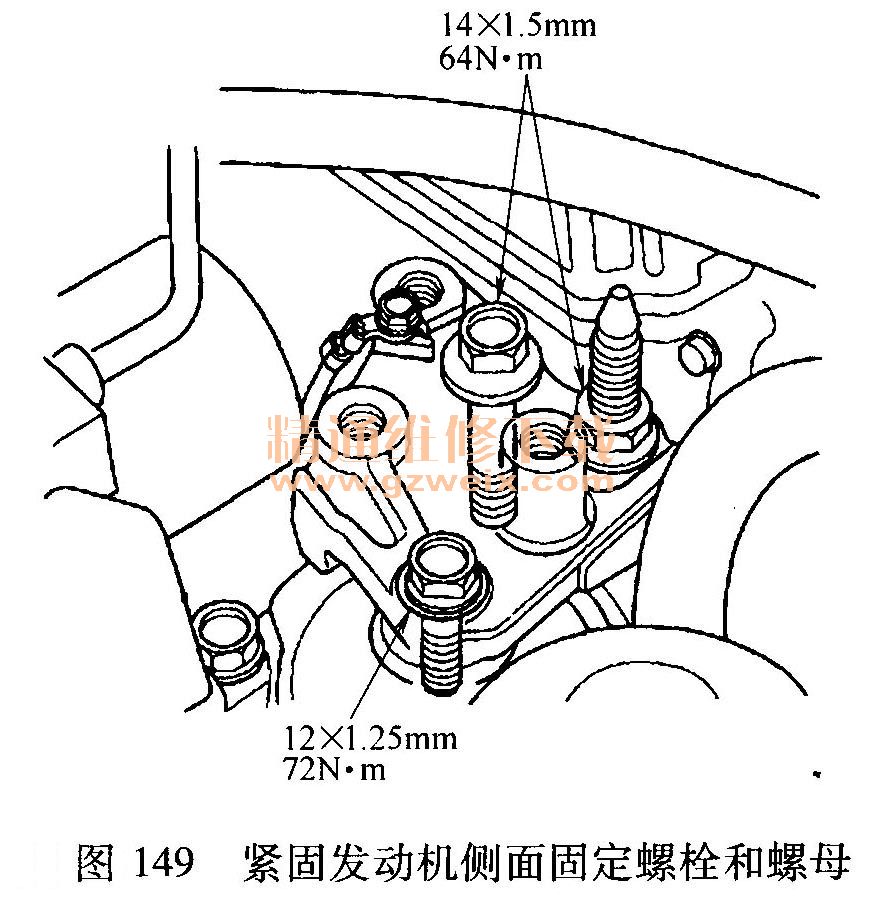

    27）按照图149所示，紧固发动机侧面固定螺栓和螺母。

    28）按照图150所示，紧固变速器固定螺栓和螺母。

    29）举升车辆。
    30）按照图151所示，紧固底部扭力杆固定螺栓。

    31）将车辆降下。
    32）安装空气滤清器壳体总成。

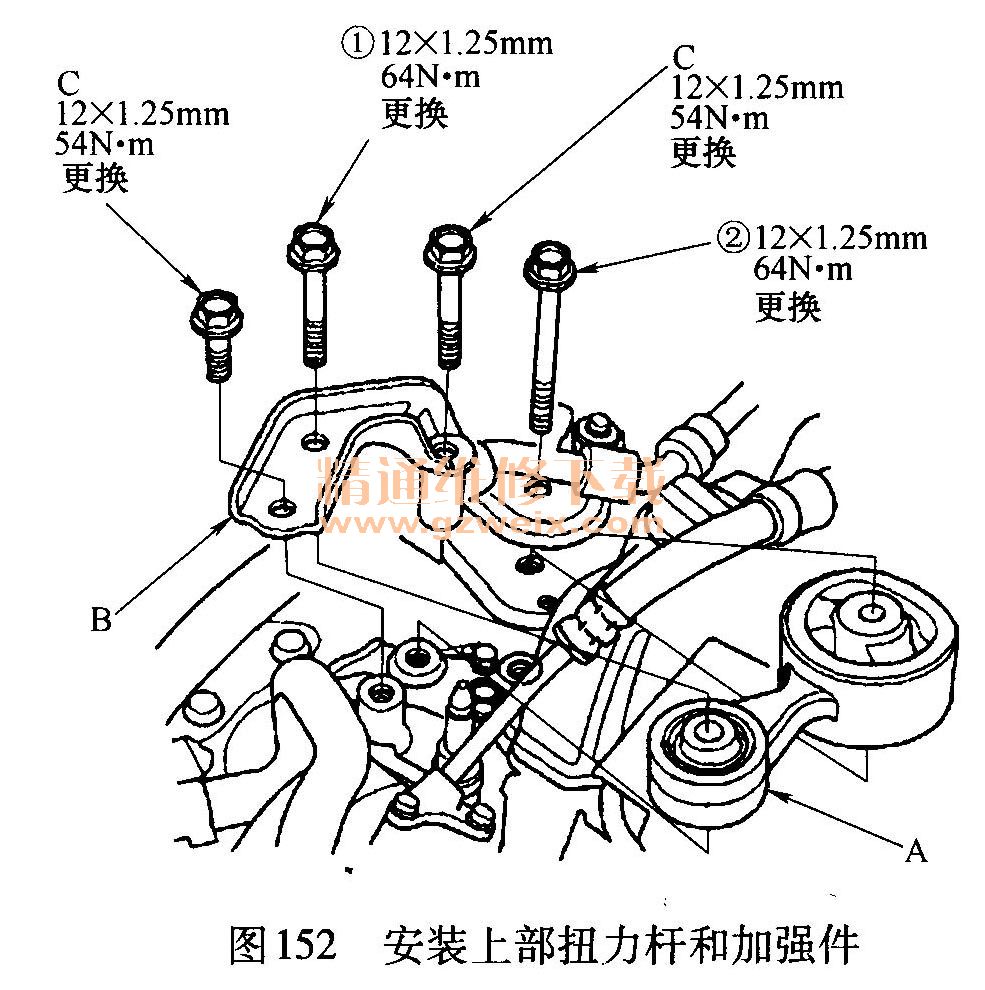

    33）按照图152所示，安装上部扭力杆A和扭力杆加强件B，然后紧固新更换的加强件固定螺栓C并按照图中所示的紧固顺序予以紧固。

    34）安装曲轴带轮。
    35）安装气门正时控制电磁阀。
    36）安装气缸盖罩。
    37）安装发动机传动带。
    38）执行曲轴位置清除和学习程序。
