(3)平衡轴驱动链单元部件分解

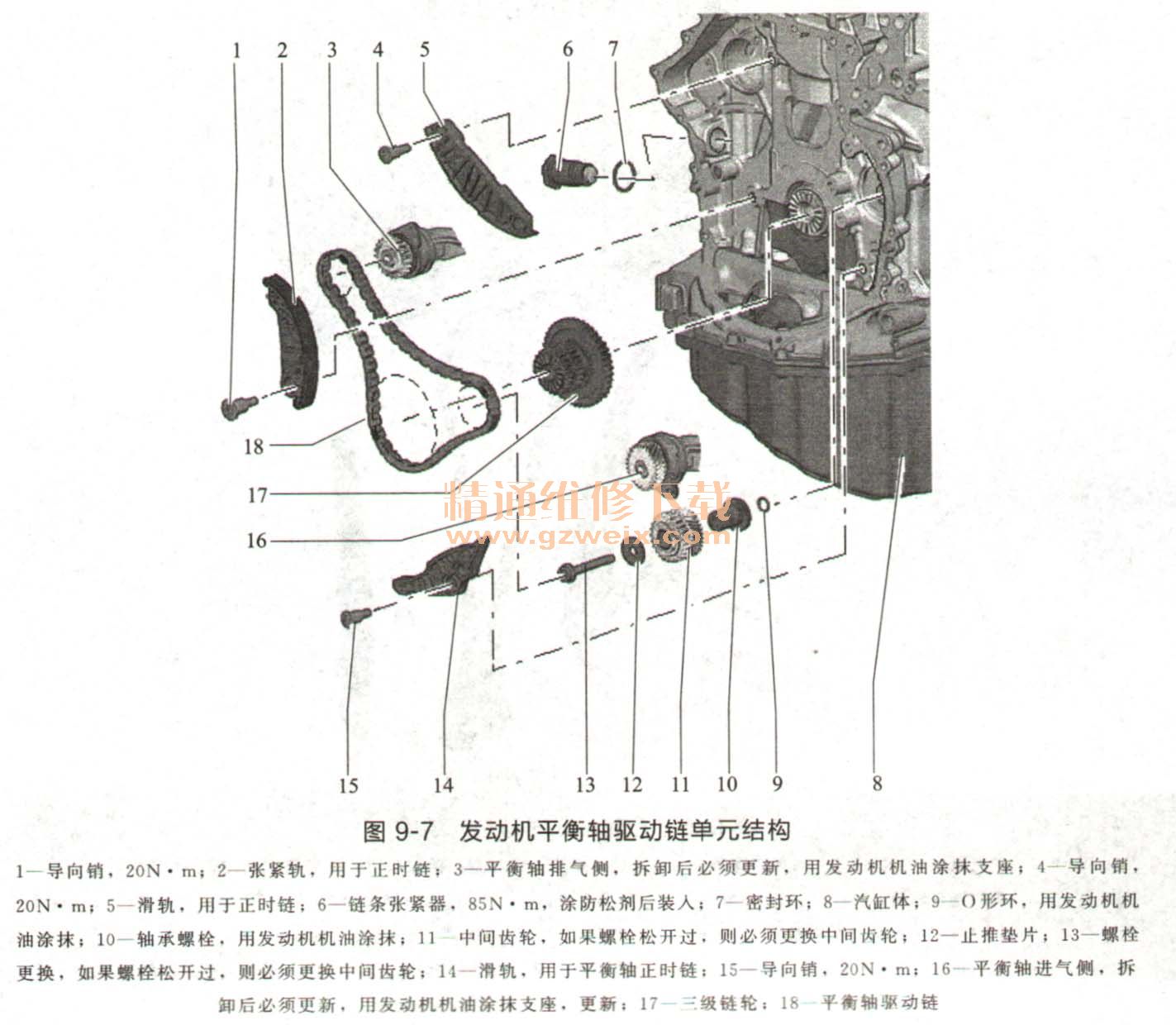

平衡轴驱动链单元部件分解如图9-7所示。

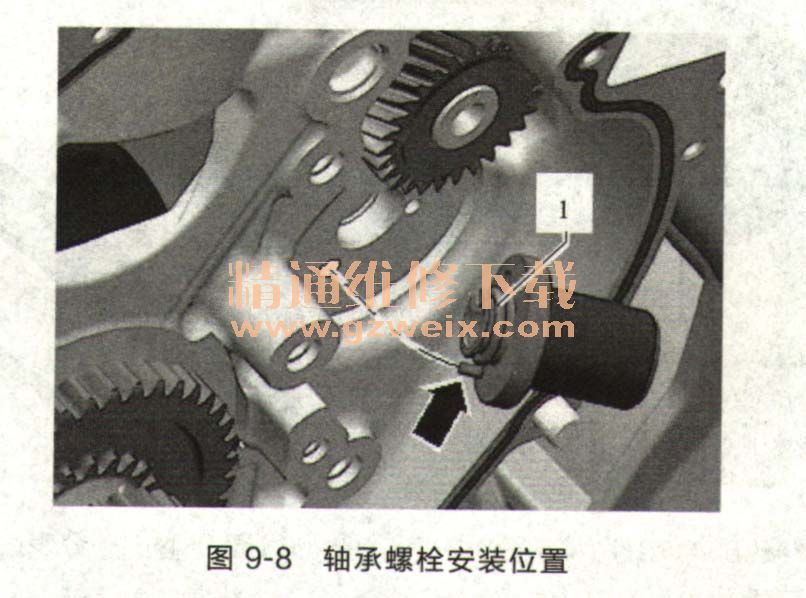

轴承螺栓的安装位置如图9-8所示。更换并用机油润滑O形环1时,轴承螺栓的配合销(箭头所指)卡入汽缸体孔中。用机油润滑轴承螺栓。

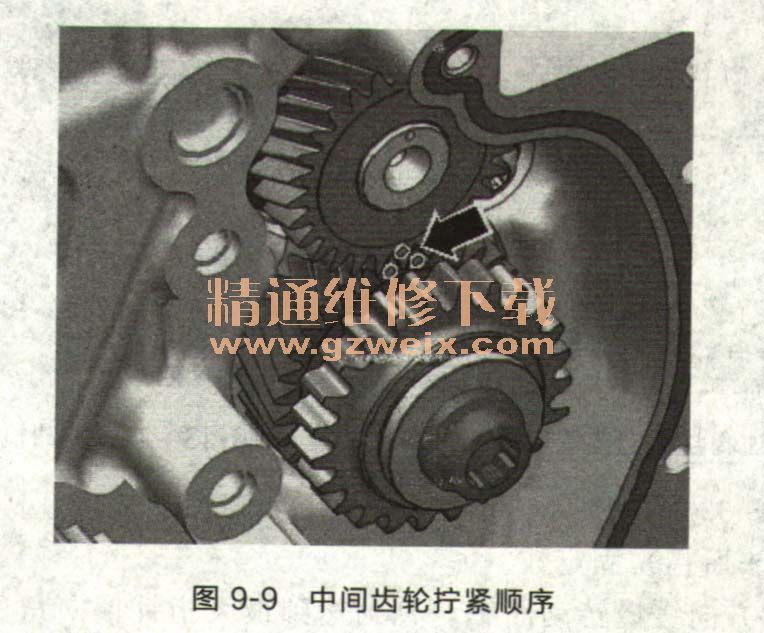

中间齿轮拧紧顺序如图9-9所示。务必更换中间齿轮,否则无法调整齿隙,将造成发动机损坏。新的中间齿轮带一层油漆减磨覆层,在短时运行后会被磨去,这样齿隙便会自动调整。
用新的螺栓按如下方式拧紧。
①用扭矩扳手以10N·m的力矩预紧。
②旋转中间齿轮。中间齿轮不允许有间隙存在,否则松开并再次拧紧。
③用扭矩扳手以25N·m的力矩拧紧。
④用刚性扳手将螺栓继续转动90°。
(4)检测配气相位

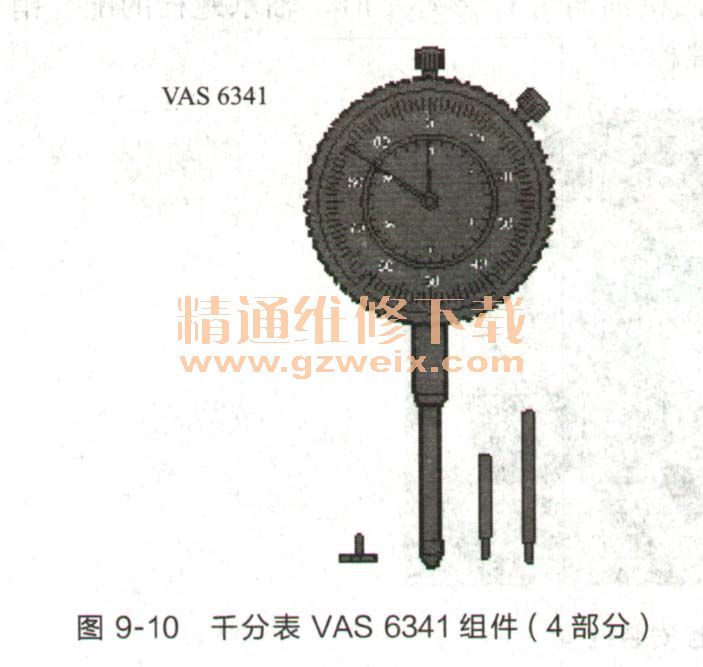

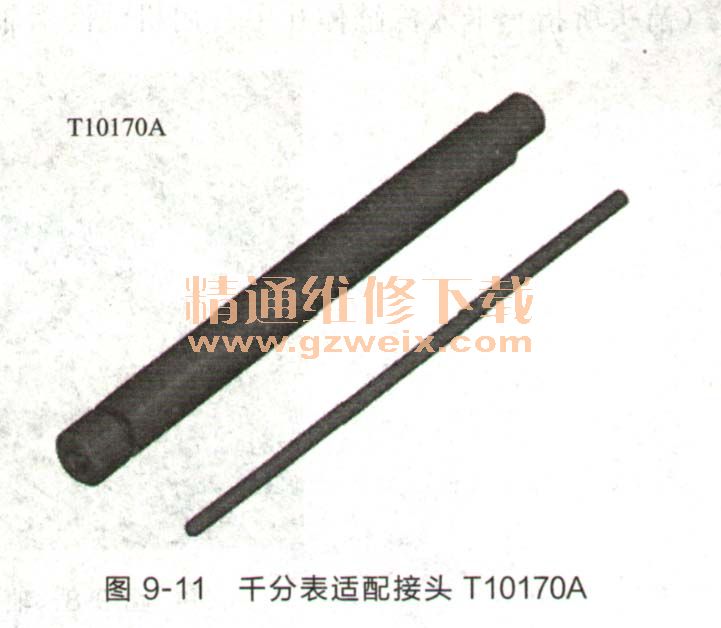

所需要的专用工具和维修设备如图9-10、图9-11所示。
检查调整按如下步骤进行。
①拆卸正时链上部盖板。
②拆卸隔音垫。

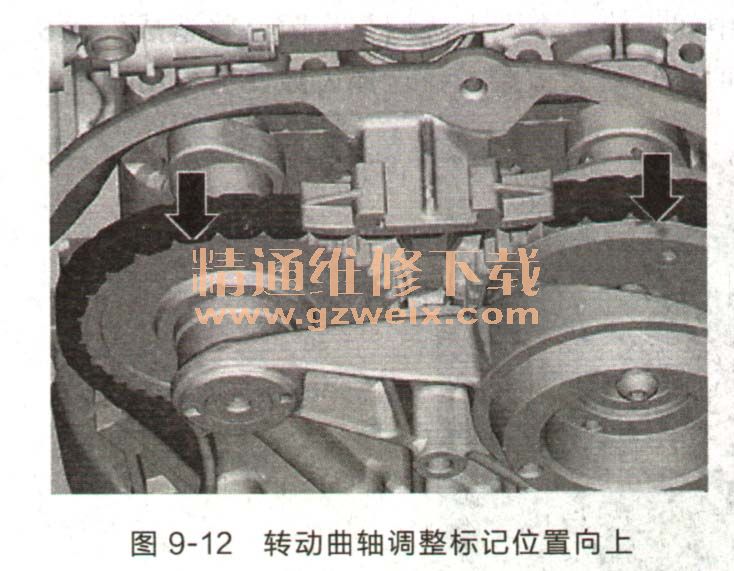

③使用套筒扳手的工具头SW24或固定支架T10355将减震器上的曲轴沿发动机转动方向转动,直至标记的箭头几乎位于上部。如图9-12所示。
④拆卸汽缸1的火花塞。

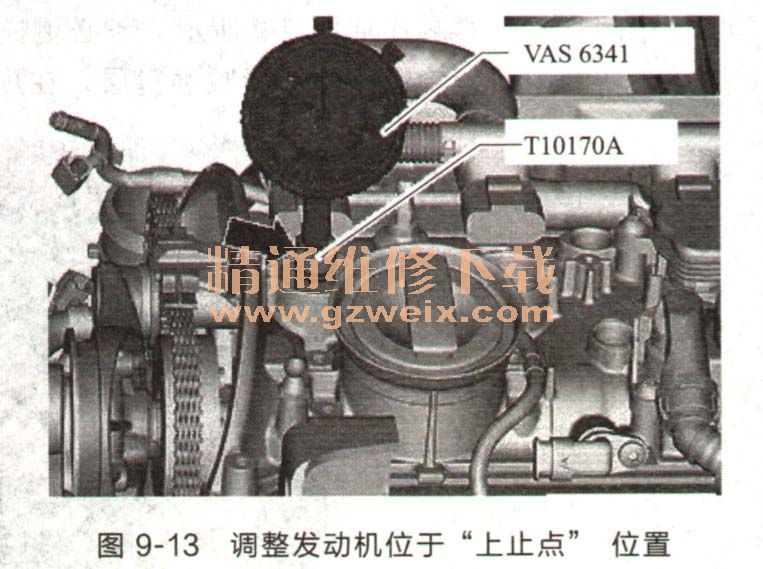

⑤将千分表适配接头T10170A拧入火花塞螺纹内至极限位置。如图9-13所示。
⑥将千分表VAS 6341组件(4部分)中的千分表用加长件T10170A/ 1插入到极限位置,用锁紧螺母(箭头所指)固定住。
⑦沿发动机转动方向缓慢转动曲轴,直到达到最大指针偏向角。当指针到达最大偏转位置(指针的反转点)时,活塞位于“上止点”。
为转动减震器,使用棘轮和套筒扳手的工具头SW24或固定支架T10355。
⑧如果曲轴转到“上止点”上方,则将曲轴再次沿发动机转动方向转动2圈。请勿逆发动机转动方向转动发动机。

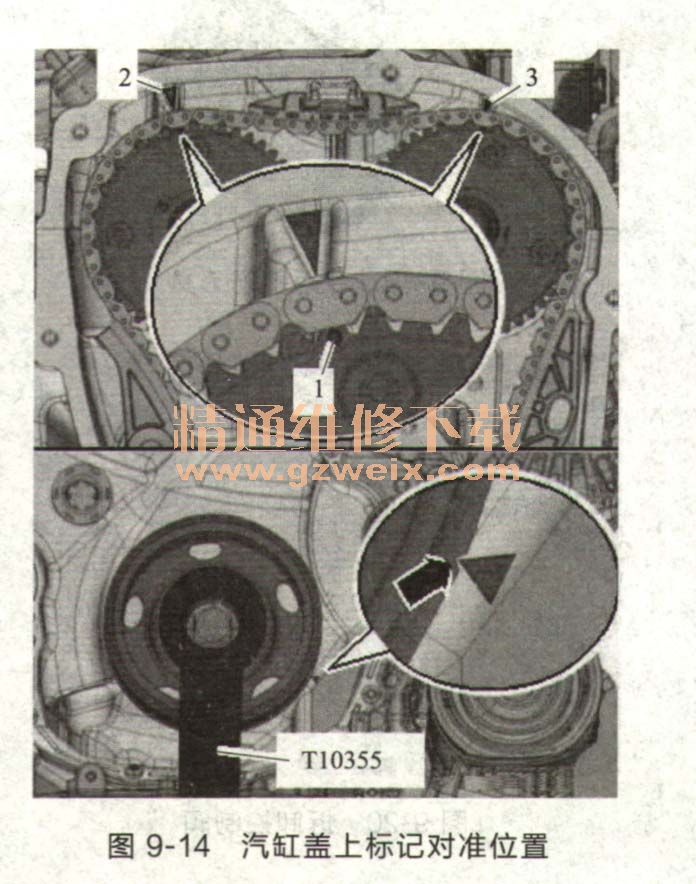

汽缸盖上带有标记时,减震器缺口必须对准正时链下盖板上的箭头标记。凸轮轴链轮的标记1必须对准汽缸盖上的标记2和3。如图9-14所示。

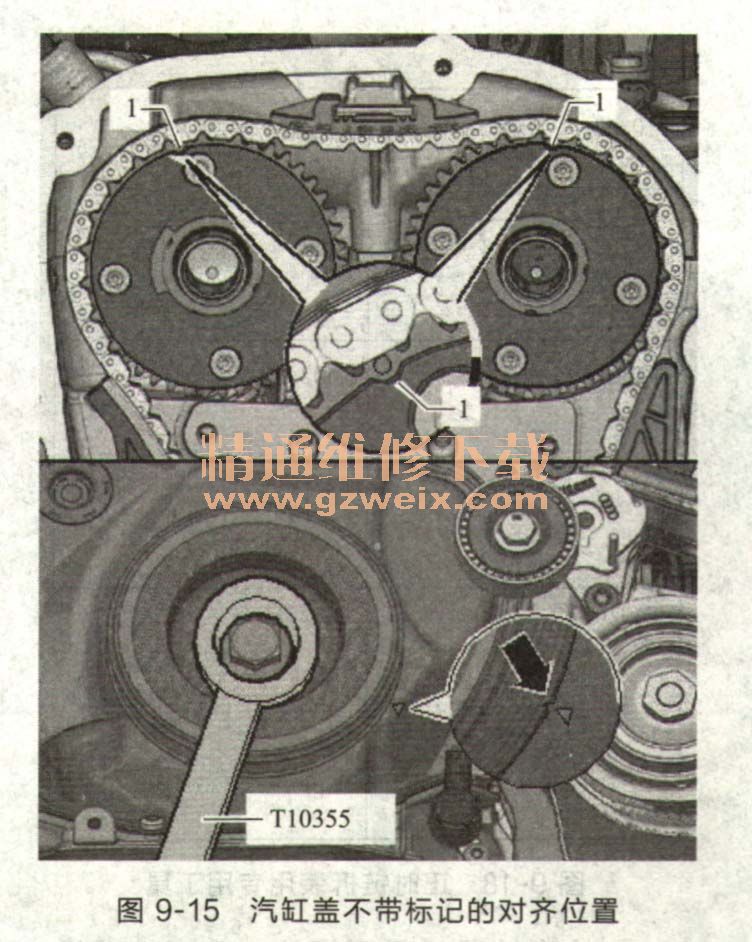

汽缸盖上不带标记时,减震器上的缺口和正时链下方盖板上的标记必须相互对着箭头,凸轮轴链轮的标记1必须指向上。如图9-15所示。

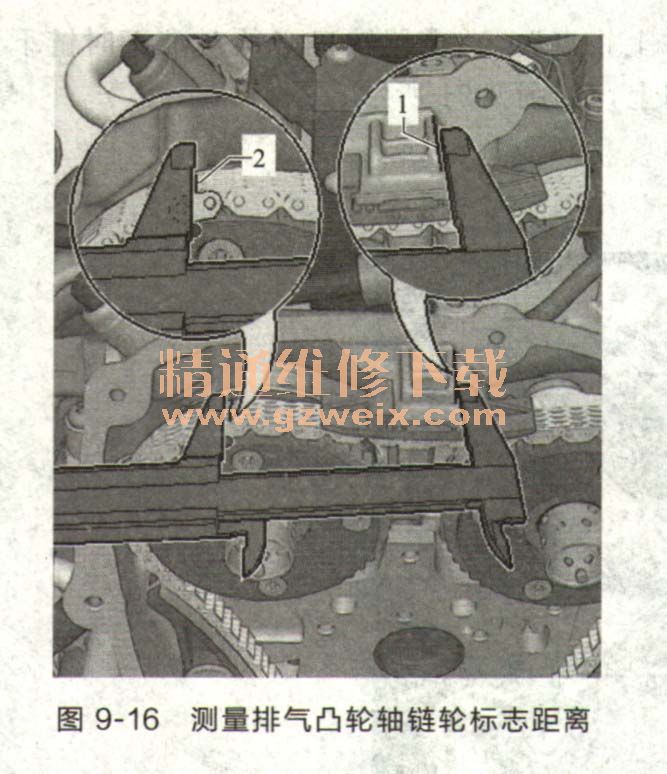

⑨测量从棱边1到排气凸轮轴链轮上的标记2的距离(图9-16)。其标准值为74~77mm。

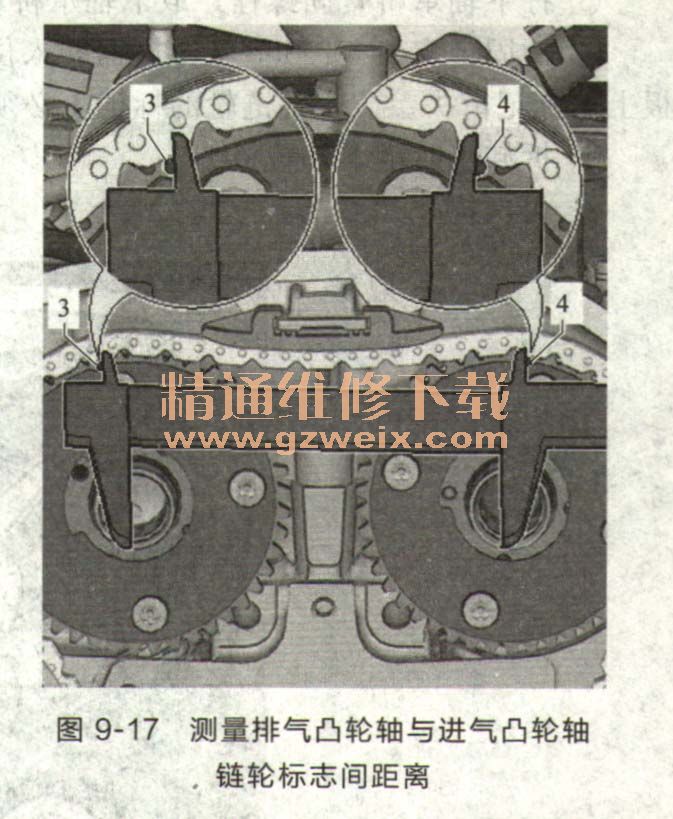

⑩如果已达到标准值,则测量排气凸轮轴链轮上的标记3和进气凸轮轴链轮上的标记4之间的距离。如图9-17所示。其标准值为124~127mm。
说明:一个齿的偏差意味着和标准值偏差约6mm。如果确认有偏差,则重新铺放正时链。
