27.取下凸轮轴正时链和平衡轴驱动链。
    安装步骤如下。
    ①检查曲轴的上止点，曲轴的平端（箭头所指）必须水平。如图9-34所示。

    ②用防水销钉将标记标注到汽缸体1上。

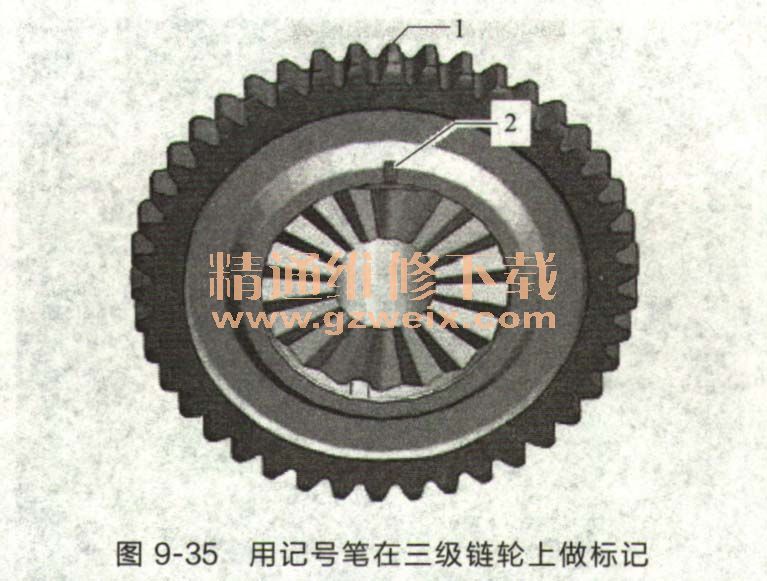

    ③用防水记号笔在三级链轮的齿1上做标记2。如图9-35所示。

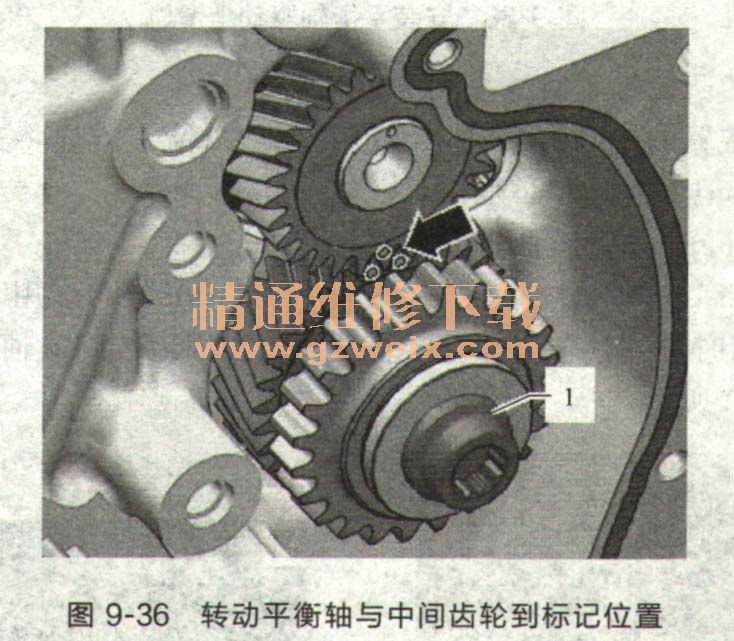

    ④将中间齿轮和平衡轴转至标记（箭头所指），螺栓1不得松开。如图9-36所示。

   提示：链条的彩色链节必须定位在链轮的标记上。无需理会可能存在的附加彩色链节的位置。

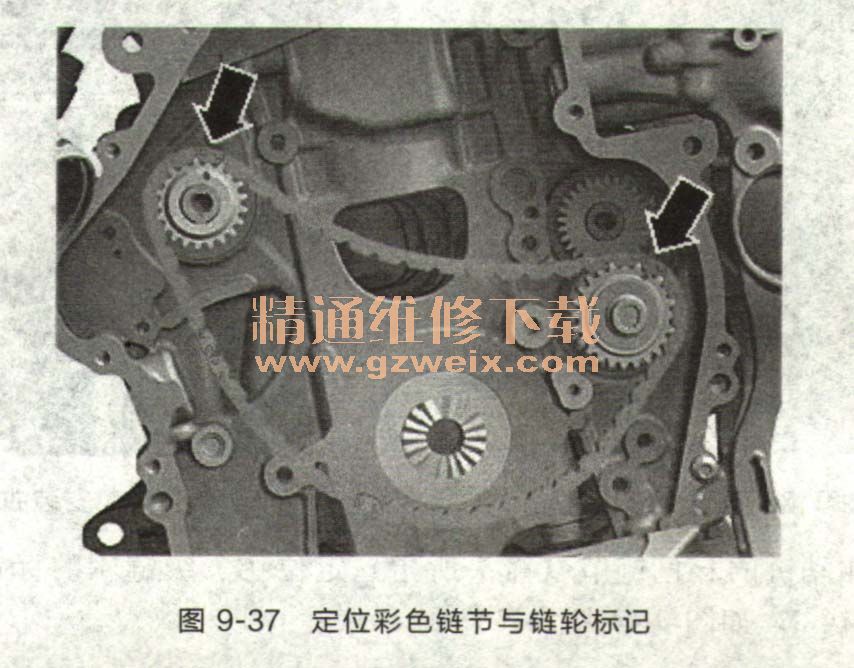

    ⑤放上平衡轴驱动链，将彩色链节（箭头所指）定位到链轮的标记上。如图9-37所示。

   ⑥安装滑轨1并拧紧螺栓（箭头所指）。如图9-38所示。

   ⑦将带彩色链节的凸轮轴正时链挂到凸轮轴销轴上

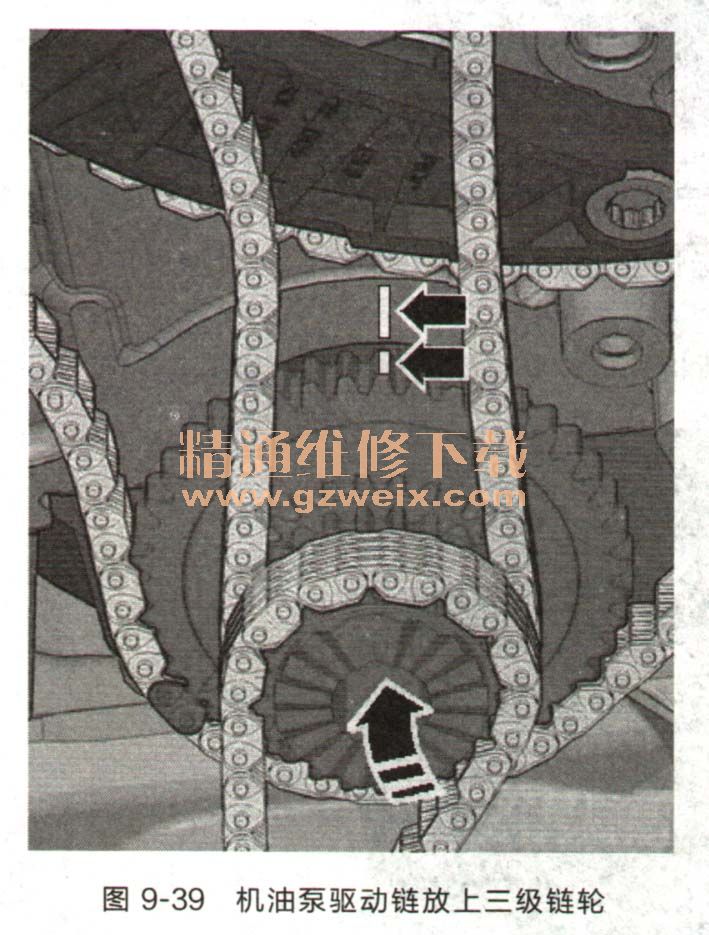

    ⑧将机油泵驱动装置的正时链放到不级链轮上。沿箭头方向将二级链轮向发动机侧翻转并在曲轴上固定。标记（箭头）必须相对，如图9-39所示。

     ⑨将夹紧螺栓T10531/2拧入曲轴并用手拧紧。

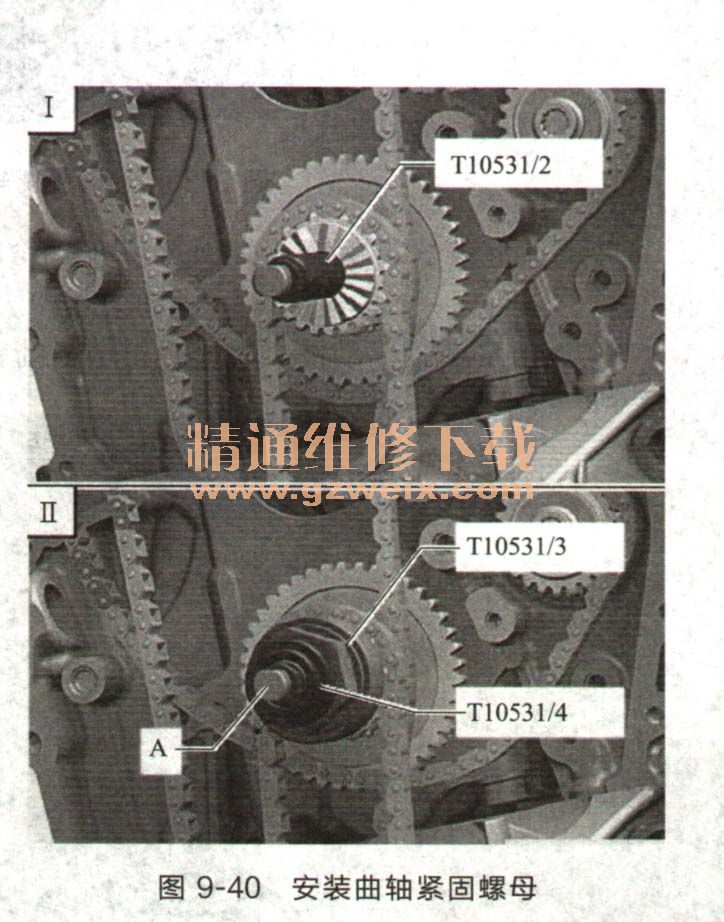

     ⑩装上旋转工具T10531/3。用手拧上带肩螺母T10531/4。用SW32的开日扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。现在才拧紧夹紧螺栓A。如图9-40所示。

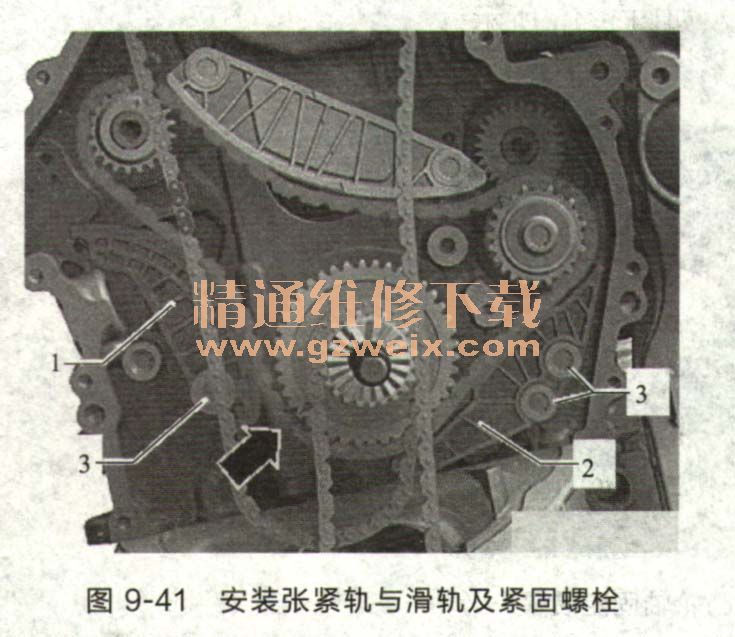

     11.将平衡轴驱动链的彩色链节（箭头所指）定位在三级链轮的标记上。安装张紧轨1和滑轨2拧紧螺栓3。如图9-41所示。

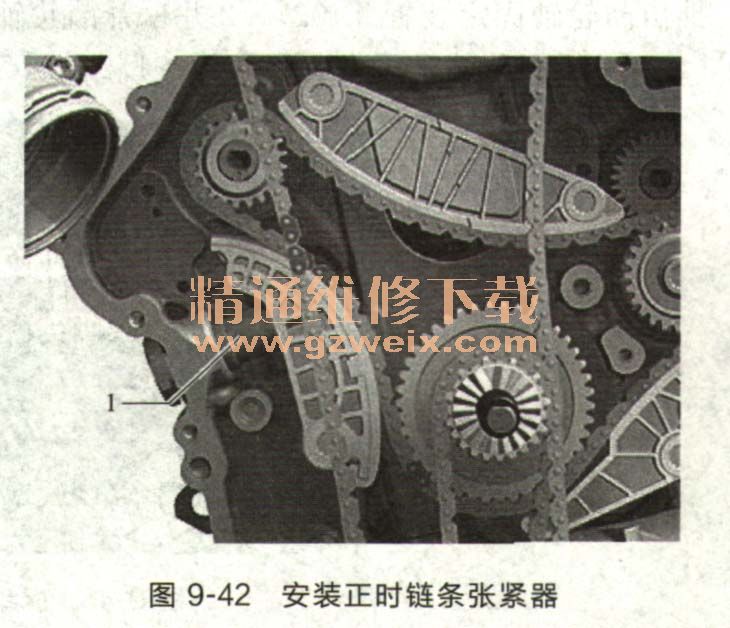

     12.安装链条张紧器1。如图9-42所示。

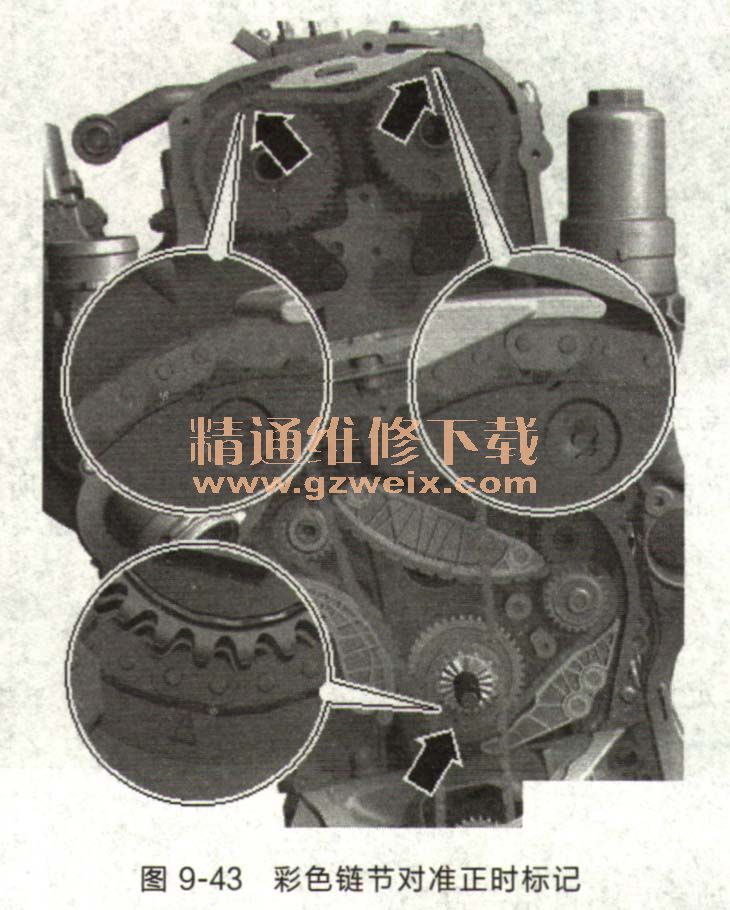

     13.再次检查调整情况，彩色链节（箭头所指）必须对准链轮的标记。如图9-43所示。

     14.将凸轮轴正时链放到进气凸轮轴上，排气凸轮轴放到曲轴上。将彩色链节定位到链轮的标记上。
     15.安装正时链侧部滑轨并扮紧螺栓。
     16.安装上部滑轨。

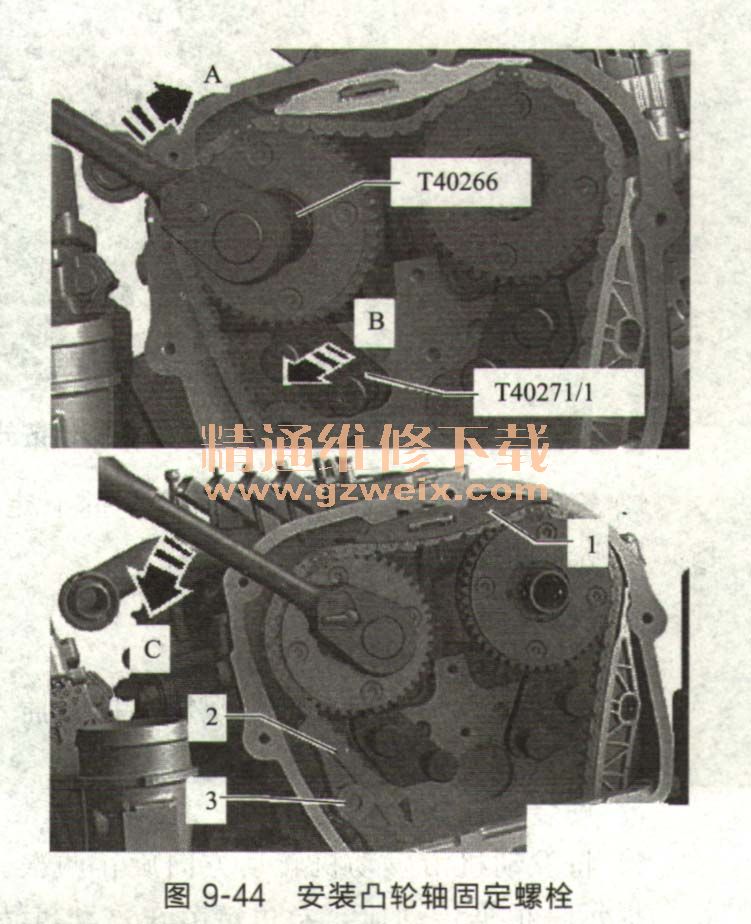

     17.接下来的工作步骤需要有另一位技工协助。将排气凸轮轴用装配工具T40266沿箭头方向A略微转动，并将凸轮轴固定装置T40271/ 1从链轮的啮合齿中推出（箭头方向B）。
     将凸轮轴沿方向C松开，直到正时链紧贴到滑轨１上。将凸轮轴固定在这个位置，拧上张紧轨2并拧紧螺栓3。如图9-44所示。

     18.链条张紧器1并拧紧螺栓（箭头所指）。

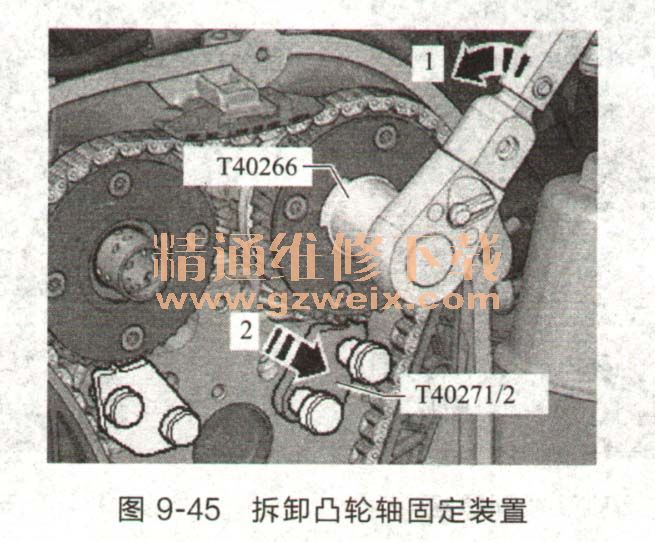

     19.用装配工具T40266沿箭头方向1转动进气凸轮轴，沿箭头方向2从链轮的啮合齿中推出凸轮轴固定装置T40271/2并松开凸轮轴。如图9-45所示。
