进口奥迪A5 2.0L CNCD发动机正时链单元维修

来源：本站整理作者：佚名 2015-12-05 11:47:20

（5）凸轮轴正时链单元拆装步骤

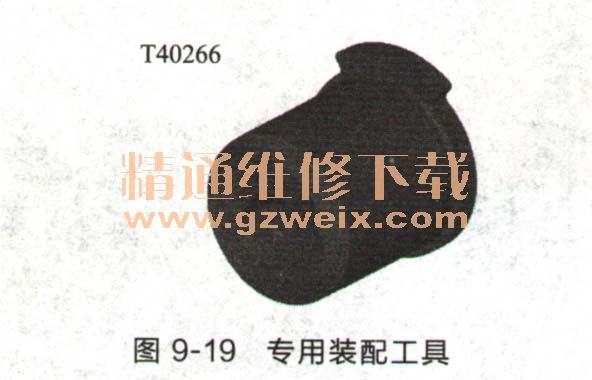

听需要的专用工具和维修设备中，拆卸工具T10352、固定支架T 10355、定位销T40011、装配杆T40243、插入定位工具T40267和凸轮轴固定装置T 40271，如图9-18所示：装配工具T 40266如图9-19所示。

    拆卸步骤如下。
    ①拆卸正时链上部盖板。
    当心：控制阀有左旋螺纹。
    ②如图9-20所示，用拆卸工具T10352/2沿箭头方向拆卸左侧和右侧控制阀。

③拧下轴承桥紧固螺栓，取下轴承桥。

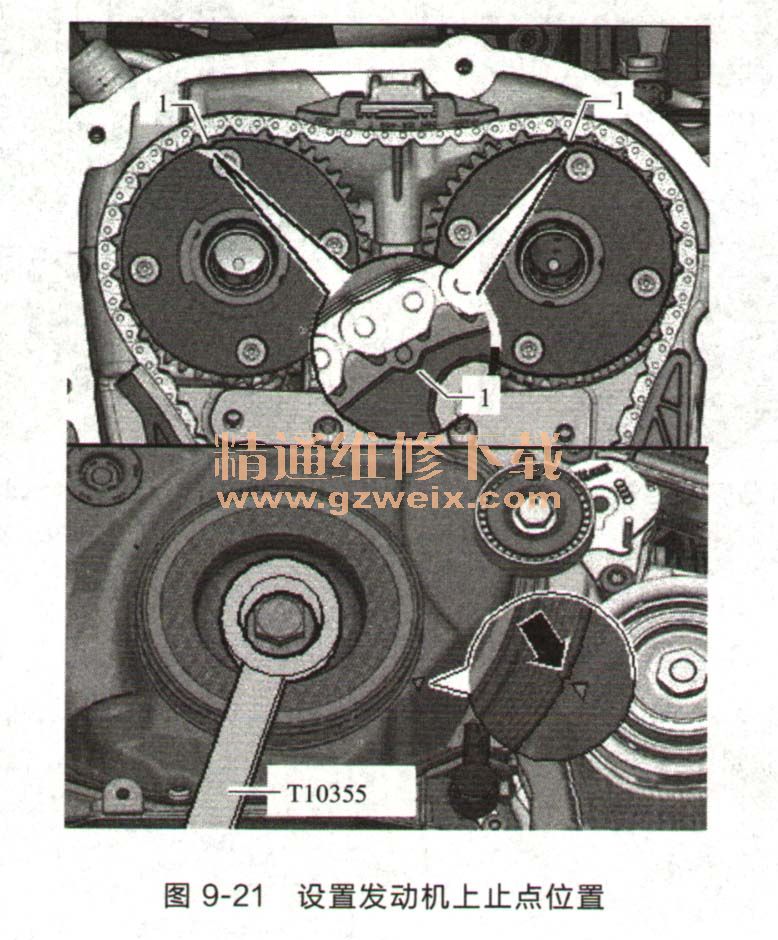

④用固定支架T10355将减震器转入位置“上止点”。减震器缺口必须对准正时链下盖板上的标记箭头。凸轮轴链轮的标记1必须指向上，如图9-21所示。

    ⑤拆卸正时链下部盖板。
    ⑥再次检查“上止点位置”。

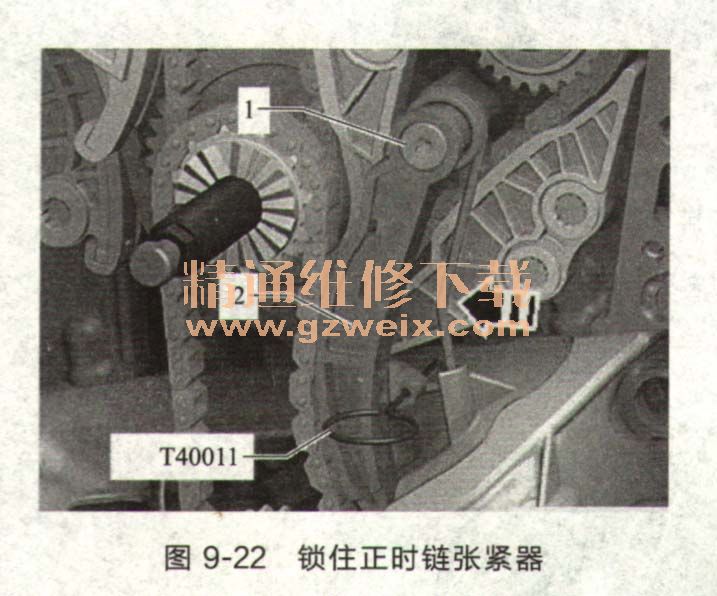

    ⑦沿箭头方向按压机油泵的链条张紧器张紧卡箍，并用定位销T40011卡住。如图9-22所示。

    ⑧拆卸机油泵链条张紧器。
    ⑨拧出螺栓（箭头所指）并拧入装配杆T40243。
    ⑩压紧并固定链条张紧器的卡环1。
    11.沿箭头方向缓慢地按压并固定装配杆T40243，如图9-23所示。

12.用插入定位工具T40267固定链条张紧器，如图9-24所示。

13.拆卸装配杆T40243。
14.将凸轮轴固定装置T40271/2拧到汽缸盖上并沿箭头方向2推入链轮的啮合齿中，必要时用装配工具T40266沿箭头方向1转动进气凸轮轴。如图9-25所示。
