法拉利458 4.5L发动机发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-03-06 08:39:32

（9）左侧汽缸列。

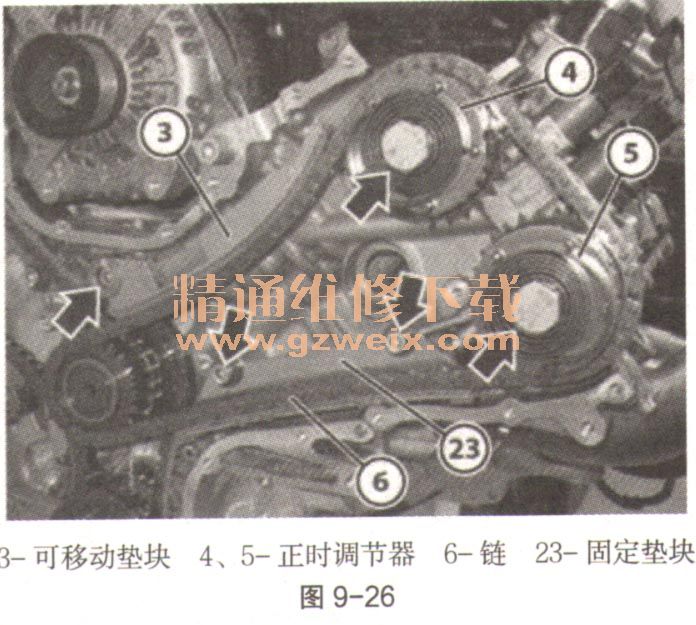

①安装并紧固固定垫块（如图9-26中23），拧紧指示的相应螺钉，螺钉拧紧力矩10N·m。

    ②用反作用工具将凸轮轴固定住。
    ③通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉，安装并紧固进气门可变气门正时调节器（如图9-26中4）和链（如图9-26中6）。
    ④通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉，安装并紧固排气门可变气门正时调节器（如图9-26中5）。

    ⑤安装并紧固可移动垫块（如图9-26中3），拧紧指示的相应螺钉，螺钉拧紧力矩10N·m。
（10）左侧汽缸列，截至发动机编号175732。

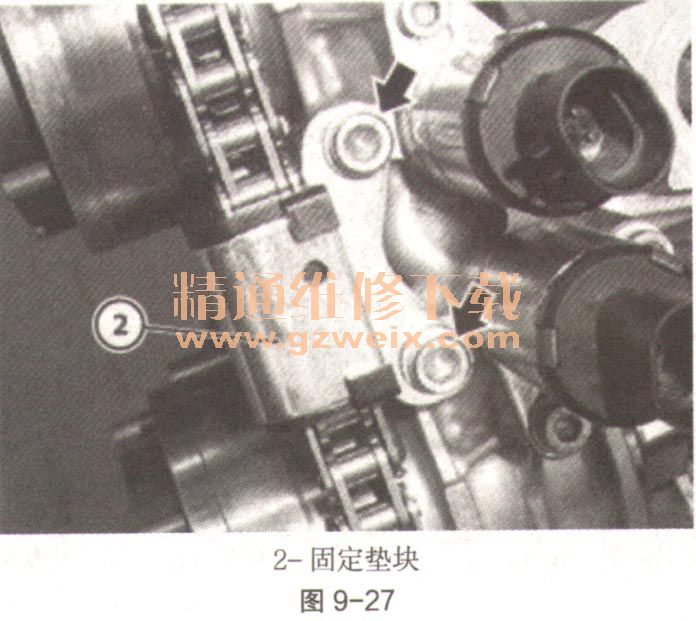

    ①安装固定垫块（如图9-27中2）。

    ②拧紧指示的螺钉，螺钉拧紧力矩10N·m。

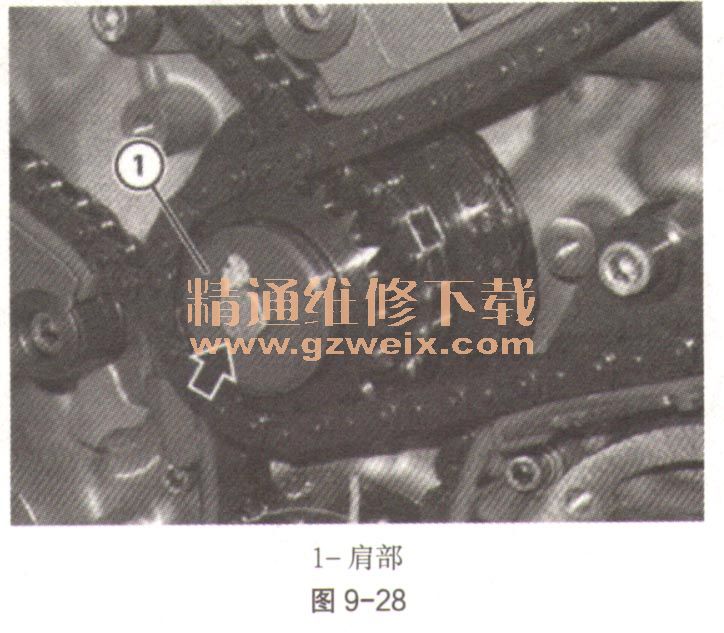

    （11）安装肩部（如图9-28中1）。

    （12）拧紧指示的螺钉，螺钉拧紧力矩25N·m。
    （13）紧固张紧器，如图9-29，螺钉拧紧力矩40N·m。

    （14）安装凸缘（如图9-30中20）和相应的密封垫（如图9-30中21），然后用手紧固液压张紧器（如图9-30中22）。

    （15）拧紧指示的螺钉，螺钉拧紧力矩10N·m。
    （16）紧固张紧器（如图9-30中22），螺钉拧紧力矩40N·m。
    （17）调节正时。
    （18）重新安装前部曲轴箱盖。
