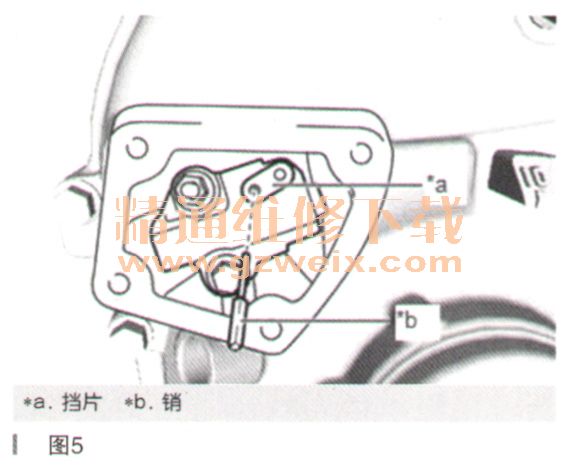

（3）将挡片孔与1号链条张紧器总成对准，并将销插入挡片孔以锁止1号链条张紧器总成，如图5所示。

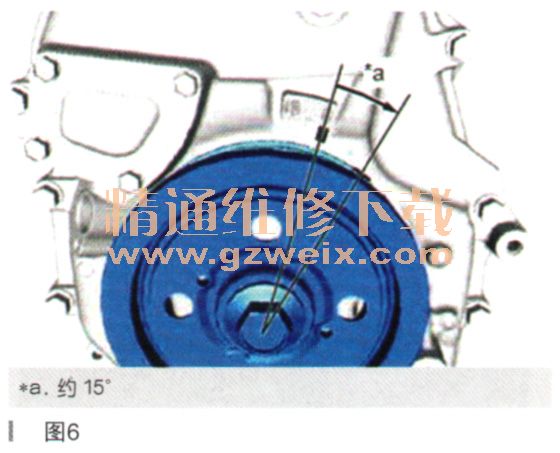

    （4））顺时针转动曲轴约15°，如图6所示。

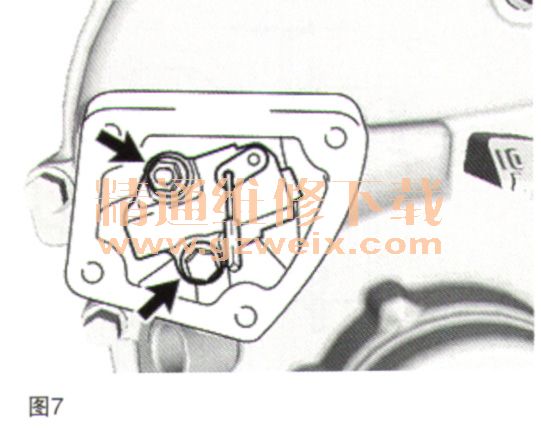

    （5）拆下螺栓和螺母，然后从汽缸体分总成上拆下1号链条张紧器总成和衬垫，如图7所示。小心：确保不要将衬垫掉入正时链条盖总成内。

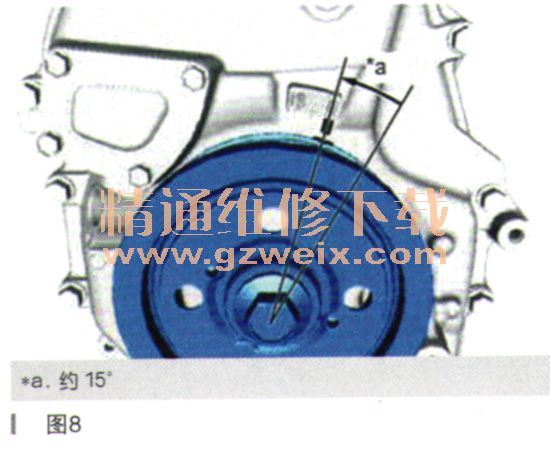

    （6）逆时针转动曲轴约15°，如图8所示：

    17．拆卸正时链条导板。
    18．拆卸凸轮轴正时机油控制电磁阀总成。
    19．拆卸凸轩踌由正时齿轮螺栓。

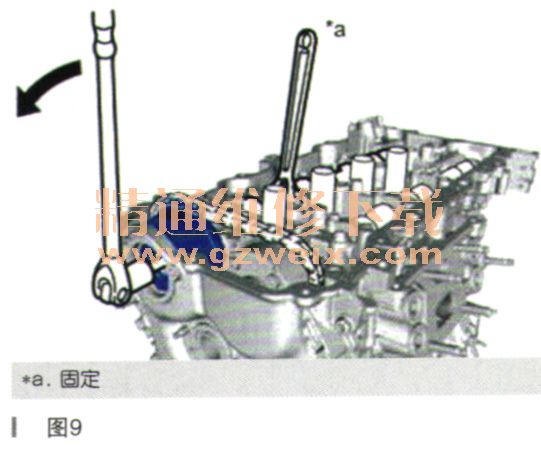

    （1）用扳手固定凸轮轴的六角部分并从凸轮轴上拆下凸轮轴正时齿轮螺栓，如图9所示。小心：不要用扳手损坏凸轮轴壳分总成或火花塞套管。

    20．拆卸凸轮轴承盖。

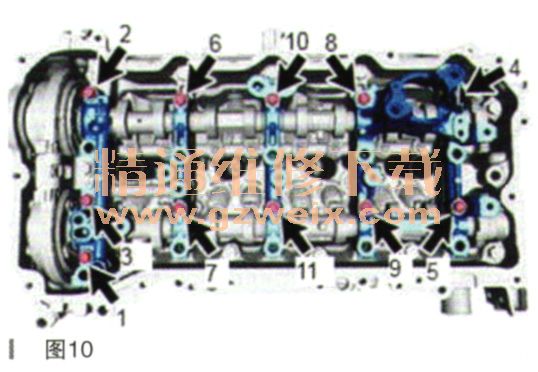

    （1）按图10中所示顺序，分步拆下11个轴承盖螺栓。

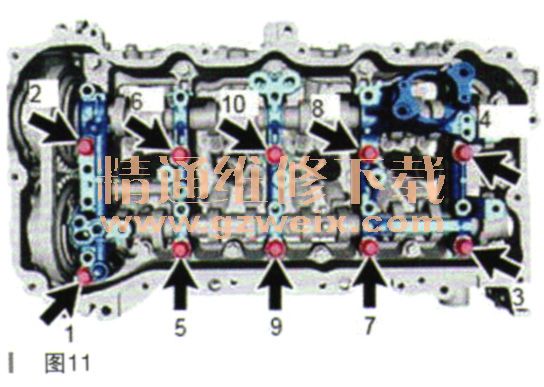

    （2）按图11中所示顺序，分步拆下10个轴承盖螺栓。小心：确保水平固定凸轮轴的同时均匀松开轴承盖螺栓。

    （3）从凸轮轴壳分总成上拆下1号、2号、3号和4号凸轮轴轴承盖。提示：按正确的）UUMP改拆下的零件。
    21．拆卸凸车辞由。

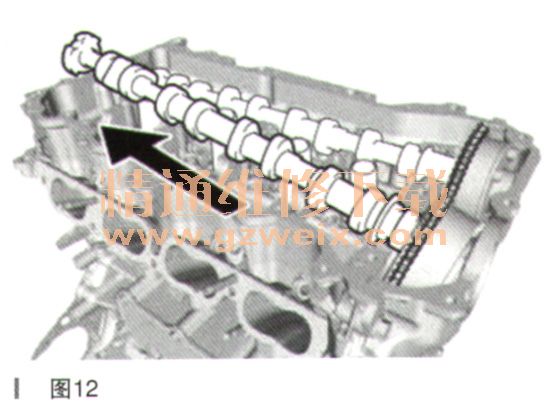

    如图12所示，抬高凸轮轴以将其从凸轮轴正时齿轮总成上拆下。小心：不要使扳手损坏凸轮轴或凸轮轴正时齿轮总成。
