（3）紧固凸轮轴正时齿轮螺栓。扭矩：120N·m。
    小心：不要用扳手损坏凸轮轴壳分总成或火花塞套管。

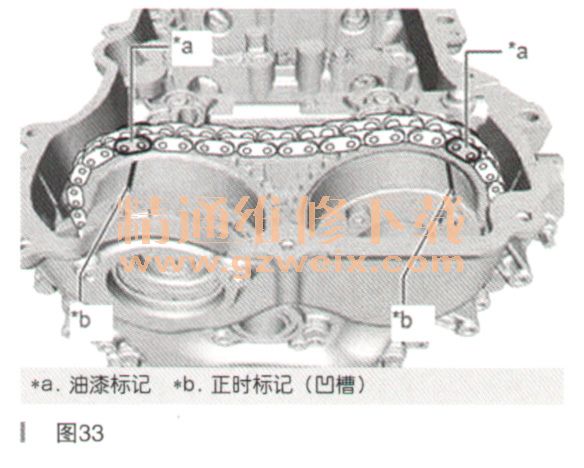

    （4）检查并确认凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的各正时标记（凹槽）与图33中所示各油漆标记对准。

    12．加注发动机油。
    13．安装凸轮轴正时机油控制电磁阀总成。
    14．安装正时链条导板。
    15．安装1号链条张紧器总成。

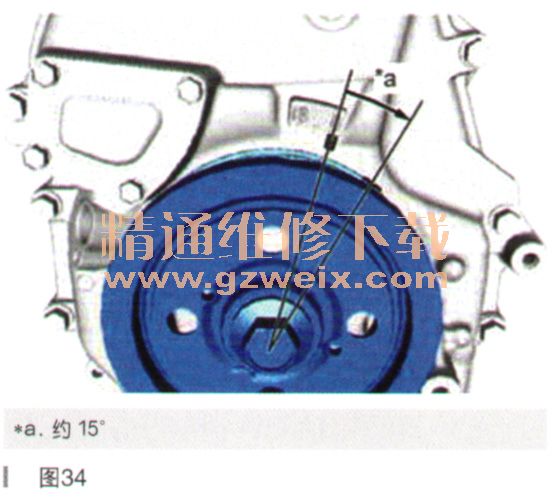

    （1）顺时针转动曲轴约15°，如图34所示。

    （2）用螺母和螺栓将新衬热和1号链条张紧器总成暂时安装到汽缸体分总成上。小心：确保不要将衬垫掉入正时链条盖总成内。
    （3）紧固螺母和螺栓。扭矩：10N·m。
    （4）从挡片上拆下销。
    16．检查1号汽卸至TDC/压缩。

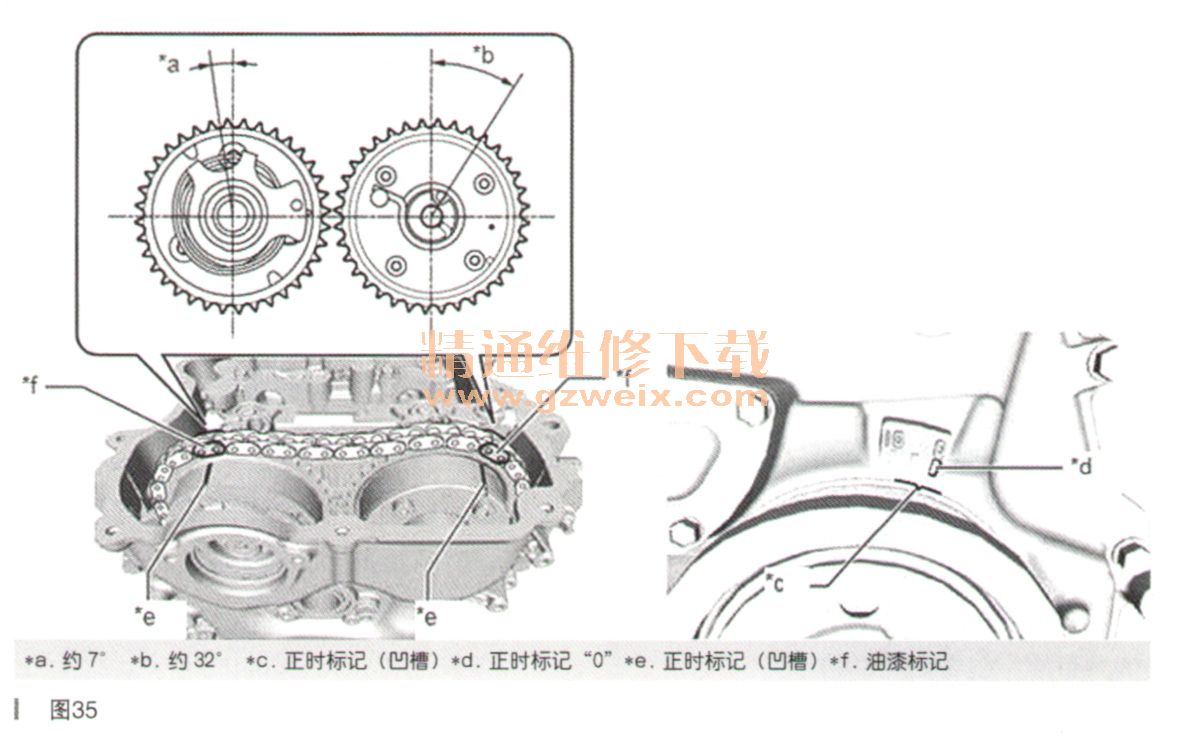

    （1）转动曲轴，直至曲轴皮带轮总成的正时标记（凹槽）与正时链条盖总成的止时标记“0”对准，如图35所示。

    （2）检查并确认凸轮轴正时齿轮总成和排气凸车醉由正时齿轮总成的各正时标记（凹槽）与图中所示各油漆标记讨准。
    17．安装正时链条盖板。
    18．安装汽缸盖罩分总成。
    19．安装真空泵总成。
    20．安装点火线圈总成。
    21．安装1号涡轮水管分总成。
    22．连接3号和4号涡轮水软管
    23．连接发动机线束。
    （1）用螺栓将线束卡夹支架安装到汽缸盖罩分总成上。扭矩:10N· m
    （2）将连接器连接到空燃比传感器上。
    （3）将2个连接器连接到2个凸轮轴位置传感器上。
    （4）将连接器连接到凸轮轴正时机油控制阀总成上。
    （5）将4个连接器连接到4个点火线圈总成上。
    24．安装2号PCV软管。
    25．安装3号PCV软管。
    26．安装4号 PCV软管。
    27．安装PCV软管。
    28．安装燃油泵总成（高压）。
    29．安装散热器总成。
    30．加注发动机机油。
    31．检查发动机机油油位。
    32．检查机油是否泄漏。
