二、安装
    1．安装2号凸轮轴轴承。
    2．安装1号凸轮轴轴承。
    3．安装机油控制阀滤清器。
    4．安装排气凸轮滑正时齿轮总成。
    提示：更换排气凸轮轴正时齿轮总成后，执行“维修后检查”。

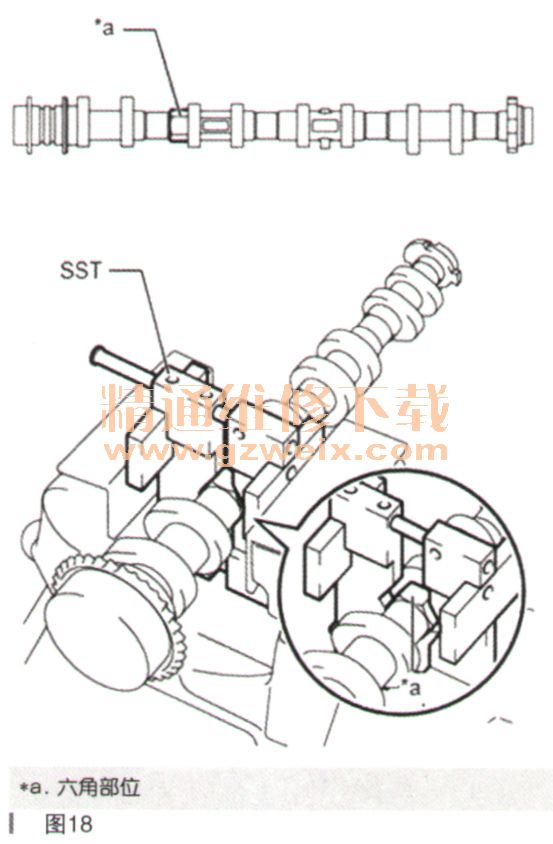

    （1）将2号凸轮轴固定在台钳的铝板间。如图18所示使用SST，夹住六角部位，然后将SST和2号凸轮轴固定在台钳上。S.ST：09212-31010。

    ·不要损坏2号凸轮轴。
    凸轮轴轴承切勿夹住除六角部位以外的部位，这样可能会导致损坏。

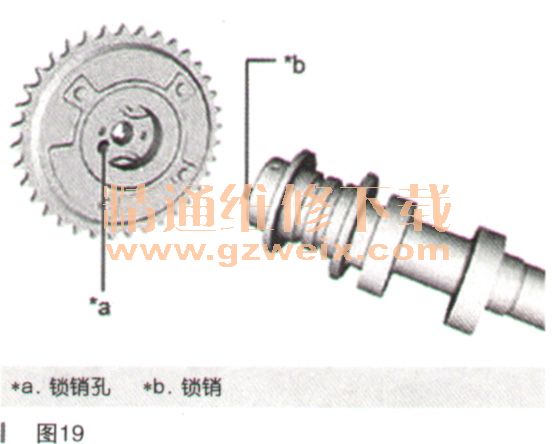

    （2）将2号凸轮轴的锁销与排气凸轮轴正时齿轮总成的锁销孔对准并将排气凸轮轴正时齿轮总成接合至2号凸轮轴，如图19所示。

    不要恻侧咬下扫汽凸轮轴正时齿轮总成。否则，2号凸轮轴锁销的顶端可能损坏排气凸轮轴正时齿轮总成的密封表面，导致密封不佳。

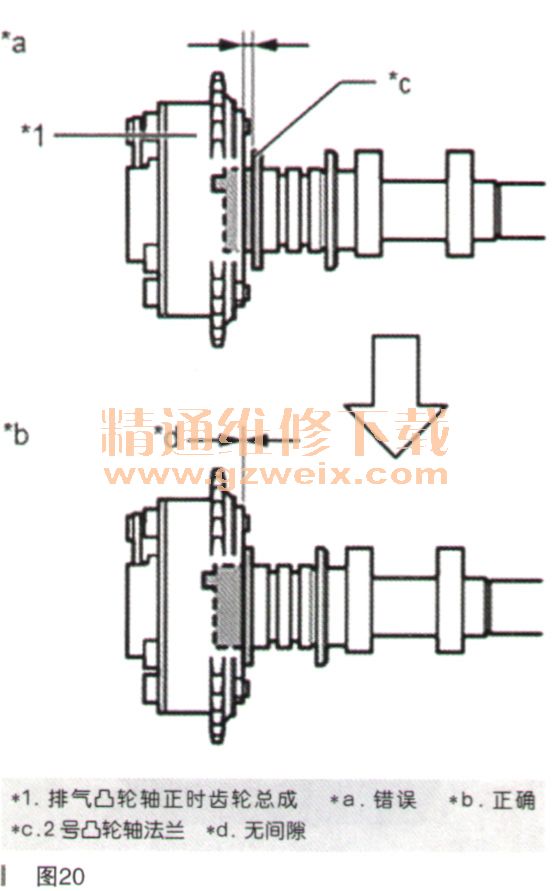

    （3）检查并确认排气凸轮轴正时齿轮总成和2号凸轮轴法兰之间无间隙，如图20所示。

    （4）用手将2号凸轮轴固定到位，然后用手安装排气凸轮轴正时齿轮总成的螺栓。
    （5）紧固螺栓。扭矩:85N·m。
    ·不要损坏2号凸轮轴和排气凸轮轴正时齿轮总成
·不要拆解排气凸轮轴正时齿轮总成
    5．将1号汽缸设定至TDC／压缩。

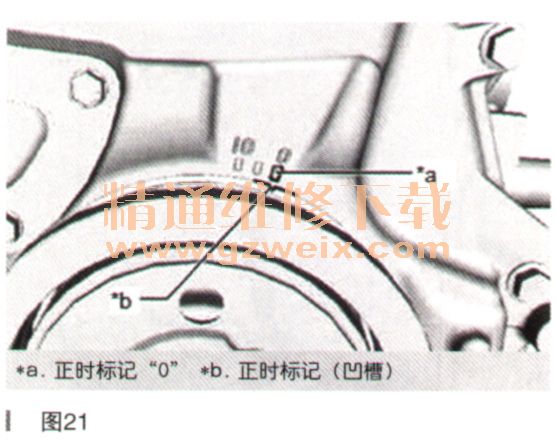

    转动曲轴，直至曲轴皮带轮总成的正时标记（凹槽）与正时链条盖总成的正时标记“0”对准，如图21所示。

    6．安装2号凸轮轴。
    小心：在链条分总成拆下的情况下转动2号凸轮轴时，小心不要使活塞和阀门接触或损坏零件。提示：更换2号凸轮轴后，执行“维修后检查”。

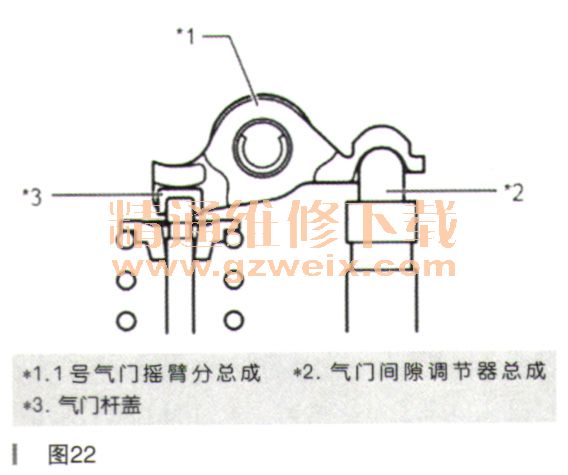

    （1）检查并确认将1号气门摇臂分总成安装到如图22所示位置。

    （2）在2号凸轮轴轴颈和凸轮轴壳分总成上涂抹一薄层发动机机油。
    （3）将拆下链条分总成时在其上做的油漆标记与排气凸轮轴正时齿轮总成的正时标记（凹槽）对准，如图23所示。然后安装2号凸轮轴和排气凸轮轴正时齿轮总成。

    7．安装凸轧踌由正时齿轮总成。

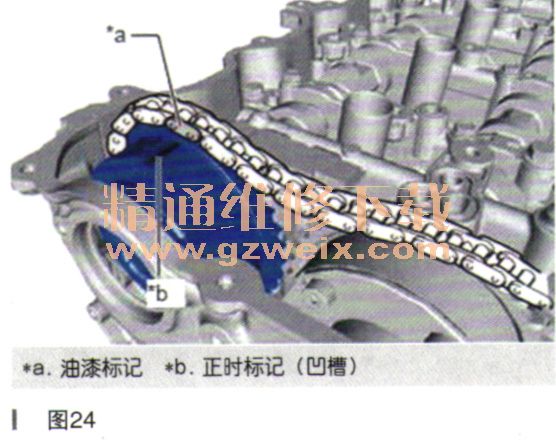

    将拆下链条分总成时在其上做的油漆标记与凸轮轴正时齿轮总成的正时标记（凹槽）对准，如图24所示。然后安装凸轮轴正时齿轮总成。小主：不要拆解凸轮轴正时齿轮总成。
