2012~2015年一汽奥迪A6L(C7)35FSI(2.8L CNYB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-31 08:40:56



    2012~2015年一汽奥迪A6L(C7) 30FSI(2.5L CLXA)、。
    2013~2016年奥迪A7 30FSI(2.5 CLXB),
    2012~2014年奥迪A7 35FSI(2.8L CHVA)。
   (一)凸轮轴正时链装配一览

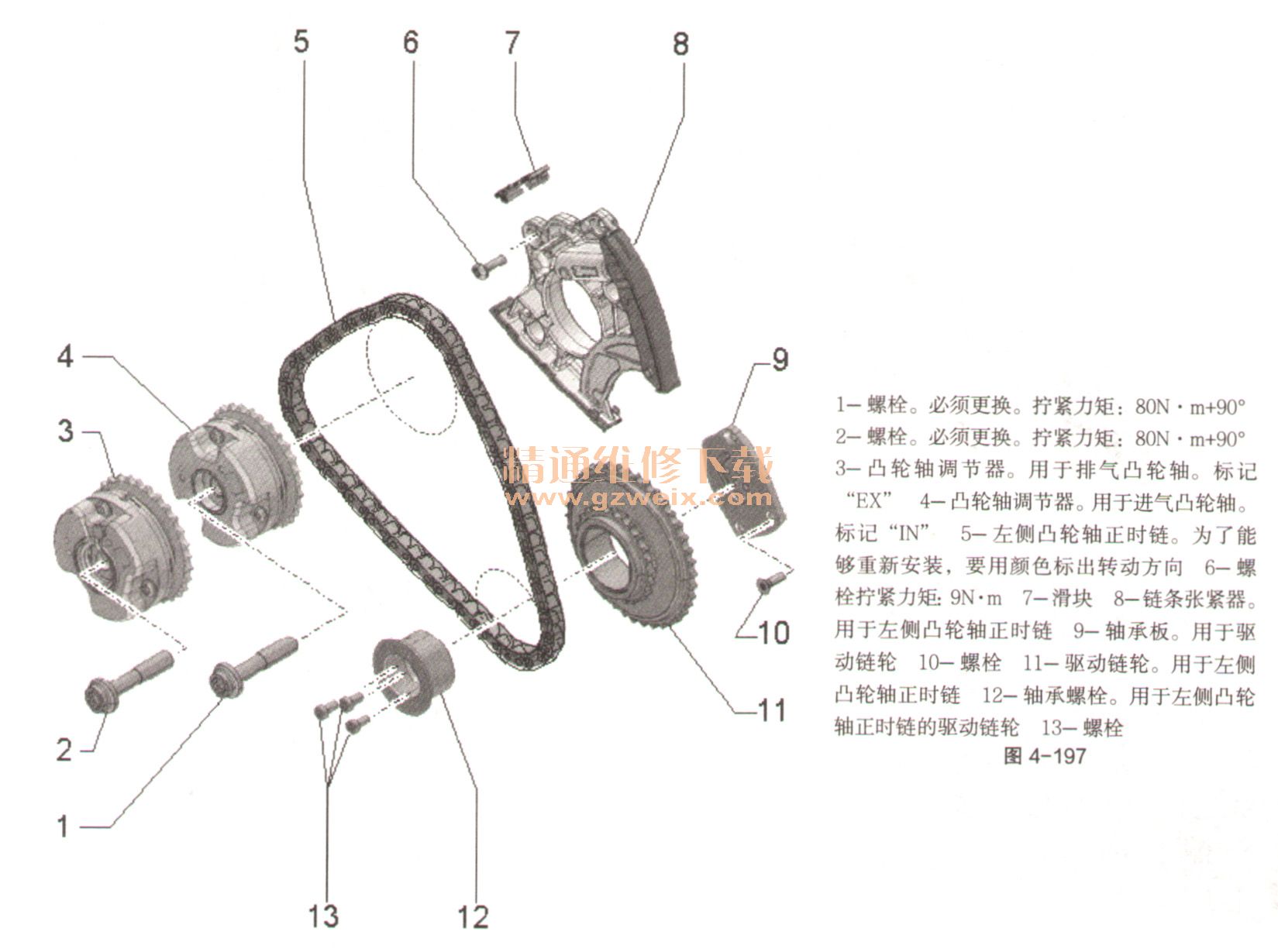

   (1)左侧凸轮轴正时链如图4-197。

   (2)右侧凸轮轴正时链如图4-198。

   (二)从凸轮轴上取下凸轮轴正时链
   (1)所需要的专用工具和维修设备:双孔螺母扳手3212、旧油收集和抽吸装置V.A.G1782、工具头T10035、固定支架T10172和T10172/2、固定螺栓T40069、2个定位销T40071、2个凸轮轴固定装置T40133、扳手T40263和适配接头T40272。
   (2)拆卸方法。
    ①自行启动的散热器风扇有造成人身伤害的危险。即使是在点火开关已关闭的情况下,散热器风扇也可能自行启动,例如通过发动机舱内的积热效应。在下面的描述中,凸轮轴正时链保留在发动机上。如果只进行某个汽缸盖方面的故障,则不必取下对侧汽缸盖上的正时链盖板。
    ②拆卸正时链的相关盖板。
    ③拆卸相关的汽缸盖罩。
    ④拆卸隔音垫,如图4-199中1和2。

    ⑤将多楔带从张紧元件上取下。
    ⑥将旧油收集和抽吸装置V.A.G1782置于发动机下。

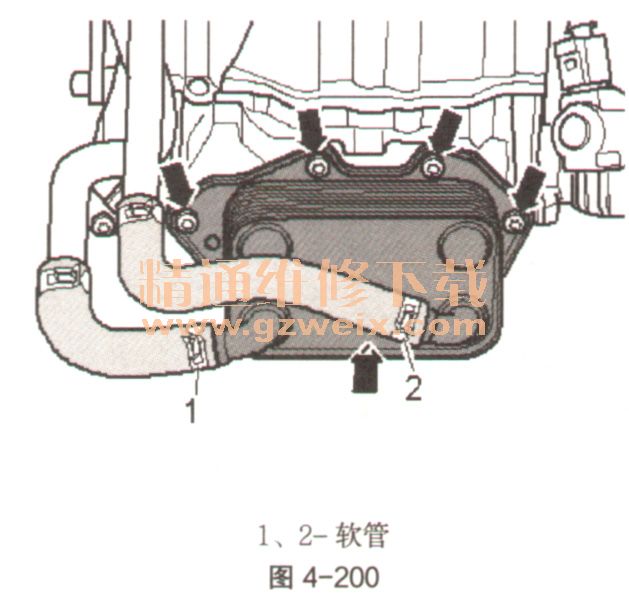

    ⑦旋出螺栓(如图4-200中箭头),将发动机油散热器和相连的冷却液软管(如图4-200中1和2)绑到旁边。

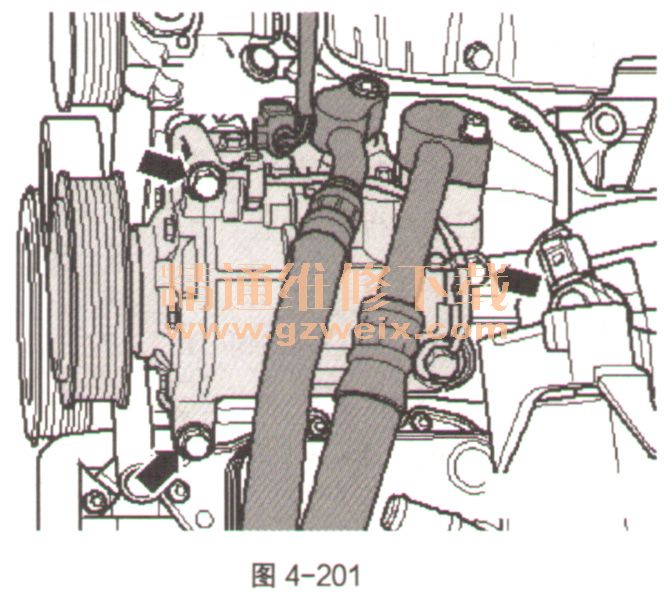

    ⑧制冷剂有人身伤害危险。空调器制冷剂循环回路不允许打开。旋出空调压缩机的螺栓,如图4-201中箭头。

    ⑨制冷剂管路和制冷剂软管有损坏的危险。不要过度拉伸、弯折或扭曲制冷剂管路和制冷剂软管。将空调压缩机从支架上取下,然后与连接在左侧纵梁上的管路一起绑在高处。
    ⑩将钥匙T40263插到适配接头T40272上,如图4-202。将适配接头插到减震器螺栓上。适配接头T40272上的孔(如图4-202中箭头A)必须在减震器上的标记(如图4-202中箭头B)之间。如有必要,拆卸散热器风扇控制器。用扳手T40263和适配接头T40272将曲轴沿发动机转动方向(如图4-202中箭头)转动到“上止点”。

    11将用于“上止点”标记的螺旋塞(如图4-203中箭头)从汽缸体中拧出。

    12安装好发动机后,很难找到曲轴的固定孔。因此转动发动机,使左侧(沿行驶方向)减震器上的小缺口(如图4-204中1)与汽缸体和梯形架之间的外壳接合线(如图4-204中2)相对。这样就可以方便地拧入固定螺栓T40069。减震器上的标记仅仅是辅助工具。只有拧入固定螺栓T40069后,才能达到准确的“上止点”位置。

    13凸轮轴里的螺纹孔(如图4-205中箭头)必须指向上面。
