15取下扳手T40269。
    16拆除凸轮轴固定装置T40133，如图4-221中箭头。

    17汽缸列1（右）：拧紧右侧汽缸盖上的凸轮轴调节器螺栓。
    18汽缸列2（左）：拧紧左侧汽缸盖上的凸轮轴调节器螺栓。

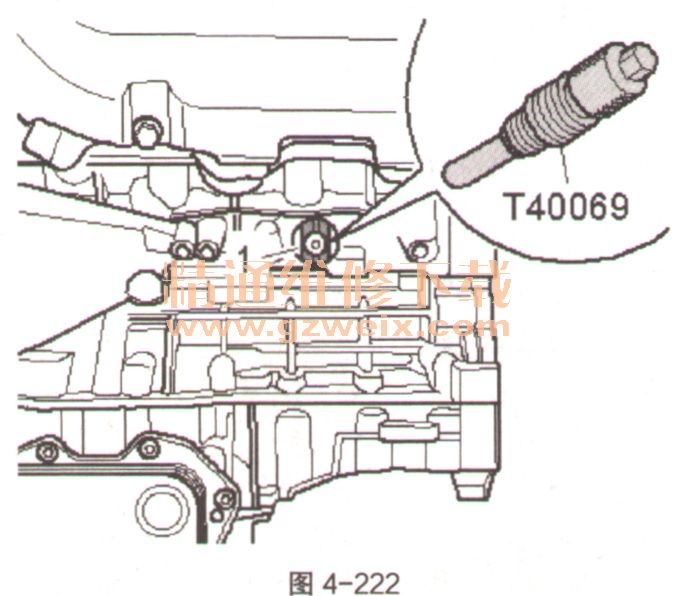

    19 2个汽缸列的后续操作：取下固定螺栓T40069，如图4-222。

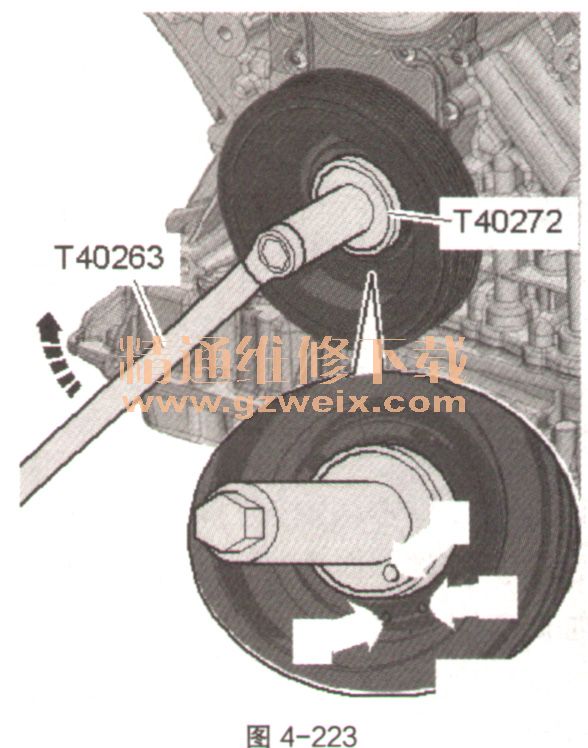

    20将曲轴用扳手T40263和适配接头T40272沿发动机转动方向（如图4-223中箭头）转动2圈，直至曲轴重新到达“上止点”。如果意外转过了“上止点”，则必须将曲轴再次转回约30°，重新转到“上止点”。

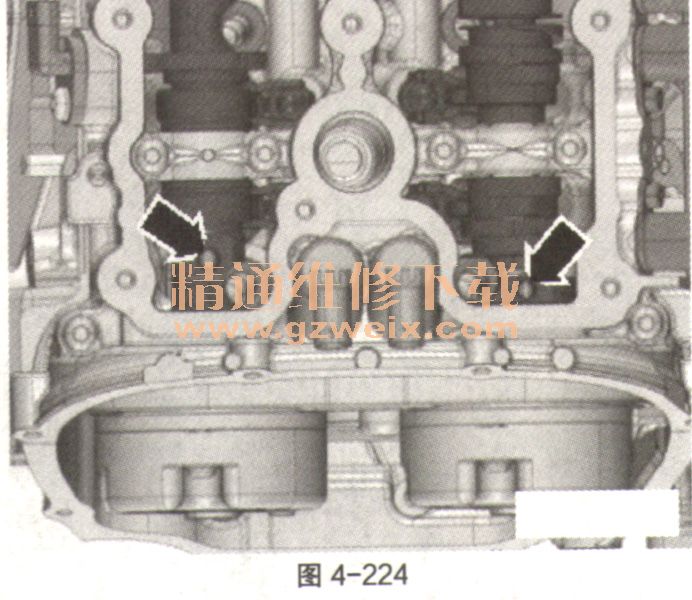

    21凸轮轴里的螺纹孔（如图4-224中箭头）必须指向上面。

    22将凸轮轴固定装置T40133安装到2个汽缸盖上并用25N·m的力矩拧紧螺栓（如图4-225中箭头）。

    23将固定螺栓T40069直接拧入孔内。固定螺栓T40069必须卡入曲轴（如图4-226中1）的固定孔里，否则再次调整。

    24拆除2个汽缸盖上的凸轮轴固定装置。
    25取下固定螺栓T40069。
    26其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．安装作为曲轴“上止点”标记的螺旋塞。
    b．安装空调压缩机。
    c．安装发动机油冷却器。
    d．安装多楔带。
    e．安装隔音垫。
    f．安装汽缸盖罩。
    g．安装正时链左侧和右侧盖板。
