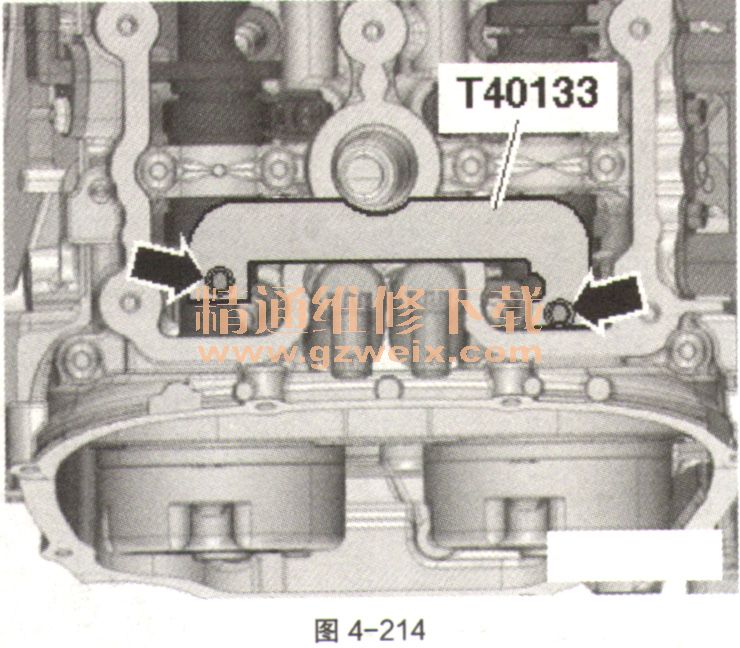

④凸轮轴固定装置T40133已安装在2个汽缸盖上，且已用25N·m的力矩拧紧（如图4-214中箭头）。图4-214中是左侧汽缸盖的示意图。

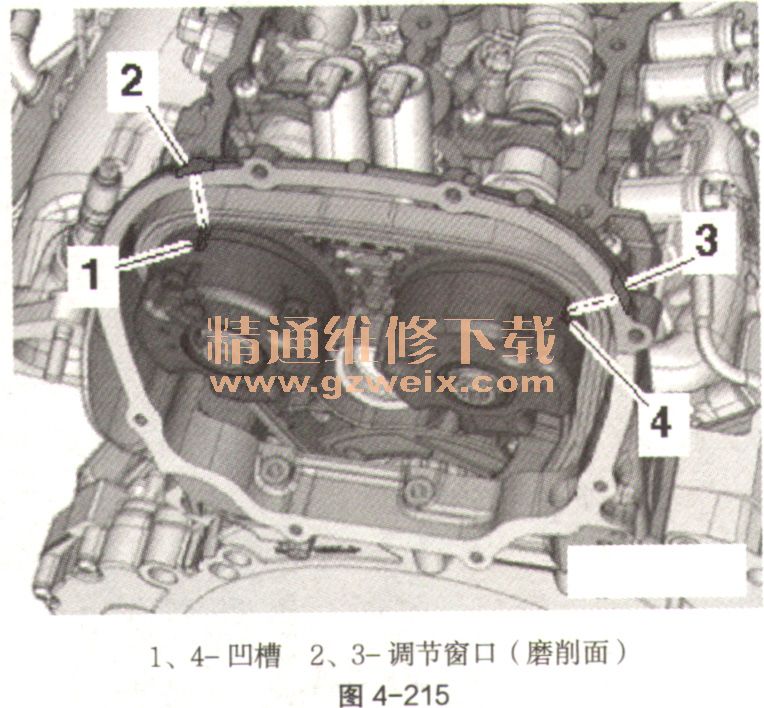

    ⑤有损坏发动机的危险。在以下工作步骤中安装凸轮轴调节器时，必须使凹槽（如图4-215中1和4）与调节窗口（磨削面）（如图4-215中2和3）相对。

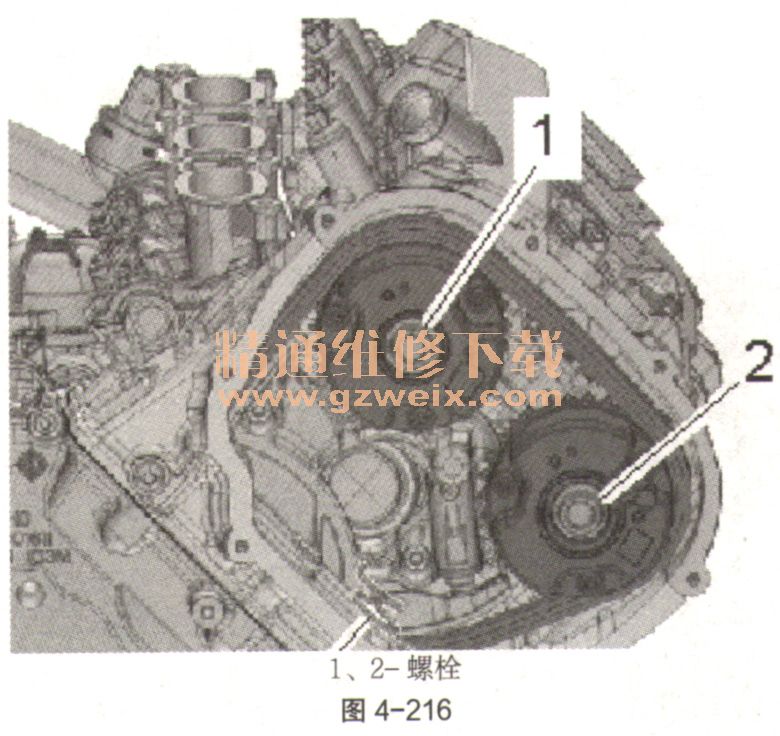

    ⑥汽缸列1（右）：按照拆卸时所做标记重新安装凸轮轴调节器。将凸轮轴正时链放到驱动链轮和凸轮轴调节器上，并松松地拧入螺栓（如图4-216中1和2）。2个凸轮轴调节器必须在凸轮轴上还能旋转并且不得翻转。

    ⑦拆除定位销T40071。
    ⑧汽缸列2（左）：按照拆卸时所做标记重新安装凸轮轴调节器。将凸轮轴正时链放到驱动链轮和凸轮轴调节器上，并松松地拧入螺栓（如图4-217中1和2）。2个凸轮轴调节器必须在凸轮轴上还能旋转并且不得翻转。

    ⑨拆除定位销T40071。
    ⑩汽缸列1（右）：将扳手T40269装到排气凸轮轴调节器上。将扭矩扳手V.A.G 1332用插入工具V.A.G 1332/9安装到扳手T40269上。让另一位机械师用40N·m的力矩沿图4-218中箭头方向预紧凸轮轴调节器。

    11在凸轮轴调节器仍旧保持预紧期间，按如下方式拧紧螺栓：在凸轮轴60N·m上。
    12取下扳手T40269。
    13拆除凸轮轴固定装置T40133（如图4-219中箭头）。图4-219中标出的是左侧汽缸盖。

    14汽缸列2（左）：将扳手T40269装到进气凸轮轴调节器上。将扭矩扳手V.A.G 1332用插入工具V.A.G 1332/9安装到扳手T40269上，如图4-220。让另一位机械师用40N·m的力矩沿箭头方向预紧凸轮轴调节器。在凸轮轴调节器仍旧保持预紧期间，按如下方式拧紧螺栓：在凸轮轴60N·m上。
